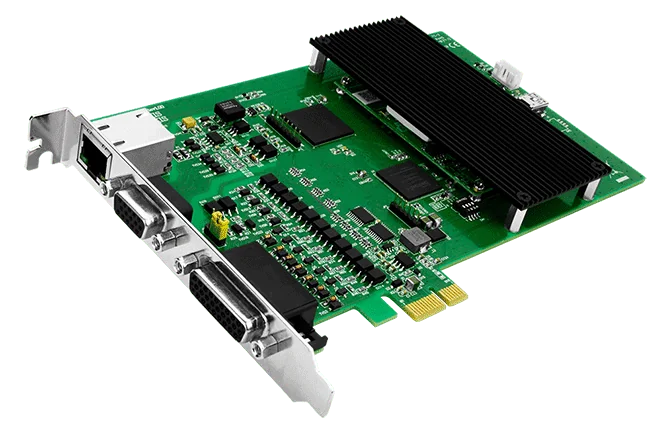

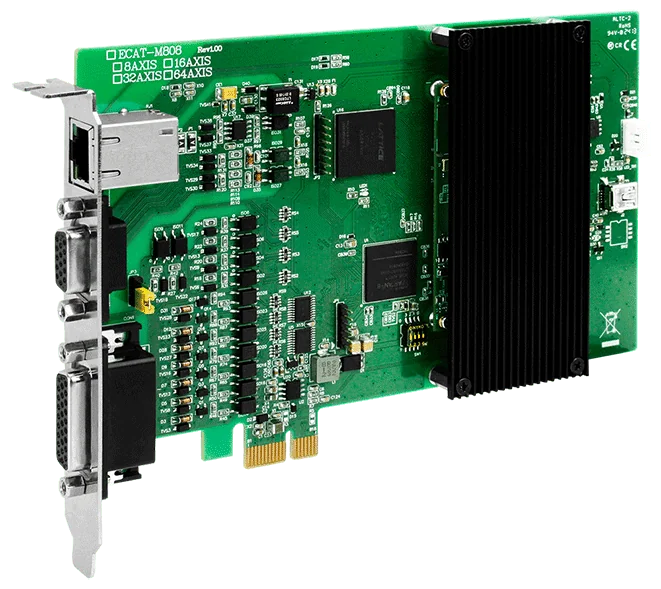

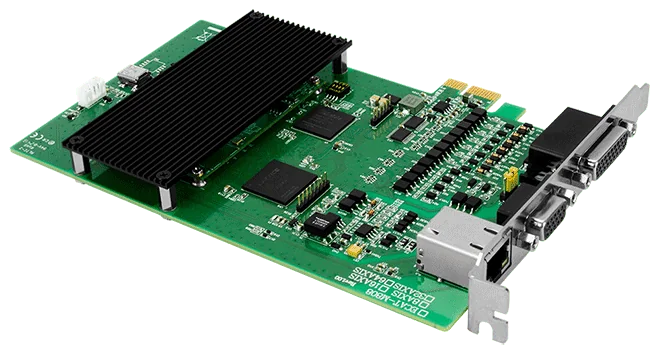

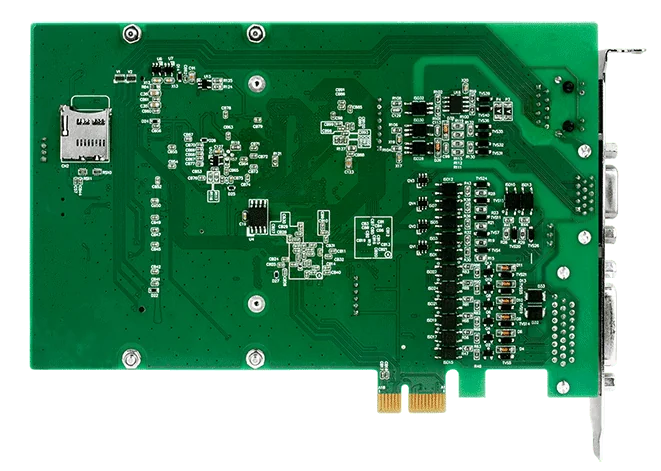

ECAT-M808-8AX/S PCI-Express-EtherCAT-MainDevice-Karte, 8-Achsen-Motion-Control

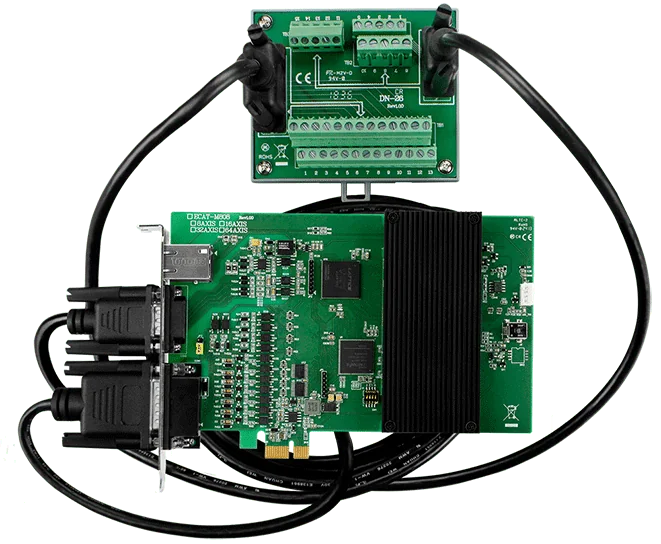

Die ECAT-M808-8AX CR ist eine EtherCAT-MainDevice-Karte für PCI Express zur PC-basierten Mehrachsen-Bewegungs- und I/O-Steuerung. Sie unterstützt bis zu 8 Achsen und bis zu 512 Slaves. Die integrierte CPU übernimmt die Bewegungs- und I/O-Funktionen und entlastet dadurch den Host-PC.Die Karte verfügt über 13 digitale Eingänge, 13 digitale Ausgänge sowie 2 Encoder-Schnittstellen mit Compare-Trigger-Ausgängen. Synchrone Bewegungsfunktionen wie E-GEAR und E-CAM, virtuelle Achsen und lineare Mehrachsinterpolation sind enthalten. Eine zweite CPU mit EtherCAT-Kommunikationserhalt hält das Netzwerk und die Rezepte ununterbrochen aktiv, falls das Betriebssystem oder ein Programm abstürzt.Dieser Bestellcode wird ohne Kabel und Tochterplatine geliefert. Die -S-Varianten der Serie enthalten ein DN-26, ein CA-1515M und ein CA-2615M. Wählen Sie daher den Standardcode CR, wenn diese Zubehörteile nicht benötigt werden.AnwendungenBewegungssteuerungI/O-SteuerungDatenerfassungssystem

ECAT-M808-16AX CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Motion- und I/O-Steuerung. Sie steuert bis zu 16 Achsen und bis zu 512 EtherCAT-Slaves, mit synchronisierten Motion-Funktionen wie E-GEAR und E-CAM. Die Karte verfügt über eine eigene CPU, die EtherCAT- und Motion-Last vom Host-PC übernimmt.Auf der Karte stehen 13 digitale Eingänge, 13 digitale Ausgänge und 2 Encoder-Schnittstellen mit Compare-Trigger-Ausgängen zur Verfügung. Damit lassen sich Achssteuerung und lokale I/O in einem einzigen PCIe-Steckplatz kombinieren. Eine zweite CPU mit EtherCAT-Kommunikationserhaltungstechnologie ist so ausgelegt, dass EtherCAT-Kommunikation und Prozessrezepturen auch bei einem Absturz des Betriebssystems oder der Anwendung weiterlaufen.Diese Bestellnummer wird ohne Kabel und Tochterplatine geliefert. Wählen Sie die Variante -16AX CR, wenn Sie ein 16-Achsen-MainDevice benötigen und die Verkabelung und Tochterplatine separat beschaffen möchten, oder die Version /S, wenn die Kabel DN-26 und CA im Lieferumfang enthalten sein sollen.AnwendungenMotion-SteuerungI/O-SteuerungDatenerfassungssystem

ECAT-M808-16AX/S CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Motion- und I/O-Steuerung. Die integrierte CPU übernimmt die Mehrachs-Bewegungs- und I/O-Funktionen direkt auf der Karte, wodurch die Rechenlast des Host-PCs reduziert wird.Die Karte unterstützt bis zu 16 Achsen, bis zu 512 EtherCAT-Knoten und EtherCAT-Zykluszeiten bis hinunter zu 0,5 ms. Zu den Motion-Funktionen gehören synchronisierte Bewegung mit E-GEAR und E-CAM, virtuelle Achsen und mehrachsige Linearinterpolation. Eine zweite CPU sorgt für die EtherCAT-Kommunikationssicherung: Die Buskommunikation und Prozessrezepturen können weiterlaufen, falls das Betriebssystem oder eine Anwendung abstürzt.Auf der Karte stehen 13 digitale Eingänge, 13 digitale Open-Collector-Ausgänge und zwei 32-Bit-Encoder-Schnittstellen mit Compare-Trigger-Ausgängen zur Verfügung. Diese Version wird mit einem DN-26 und zwei Kabeln geliefert. Hinweis: Die Basis-Bestellcodes enthalten weder Kabel noch Tochterplatine.AnwendungenMotion-SteuerungI/O-SteuerungDatenerfassungssysteme

Die ECAT-M808-32AX CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für Ingenieure, die mehrachsige Bewegungssysteme in einem PC aufbauen. Sie steuert bis zu 32 Achsen mit einer integrierten CPU, wodurch der Großteil der Echtzeitaufgaben vom Host-PC übernommen und dessen Prozessorlast entsprechend reduziert wird.Die Karte verbindet Bewegungssteuerung mit lokaler I/O-Anbindung: 13 digitale Eingänge, 13 digitale Open-Collector-Ausgänge und 2 Encoder-Schnittstellen mit Compare-Trigger-Ausgang. Synchronisierte Bewegungen (E-GEAR, E-CAM), virtuelle Achsen und mehrachsige lineare Interpolation sind verfügbar, bei einer EtherCAT-Zykluszeit von bis zu 0,5 ms und Unterstützung für bis zu 512 Slaves.Eine zweite CPU mit EtherCAT-Kommunikations-Retentionstechnologie soll die EtherCAT-Kommunikation und das Prozessrezept auch dann aufrechterhalten, wenn das Betriebssystem oder eine Anwendung abstürzt. Diese Bestellnummer wird ohne Kabel und Tochterplatine geliefert.AnwendungenBewegungssteuerungI/O-SteuerungDatenerfassungssystem
