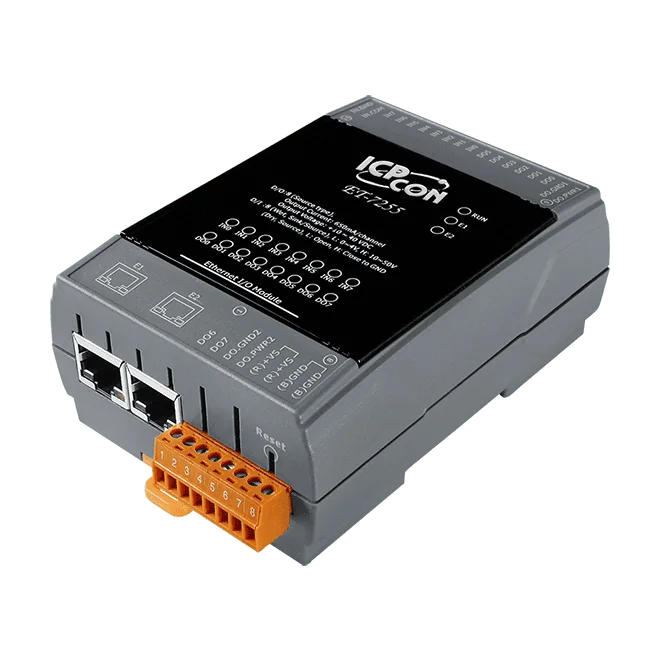

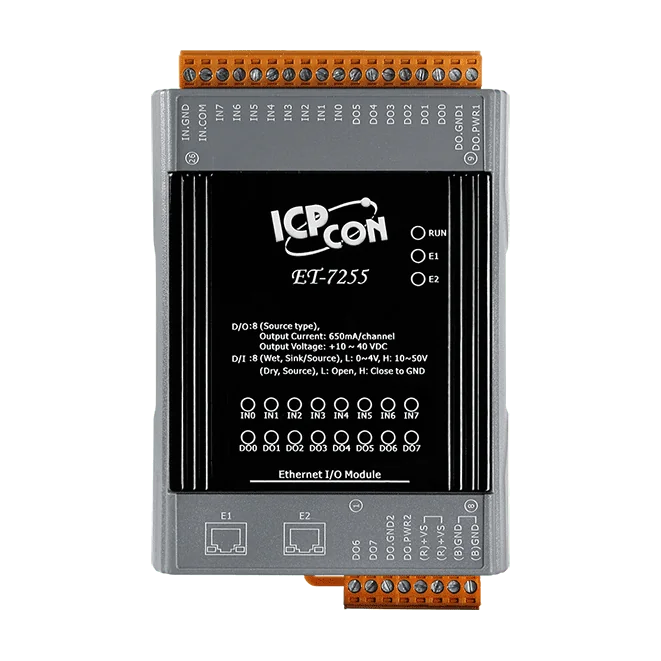

ET-7255 Ethernet-I/O-Modul, 8-Kanal-DI, 8-Kanal-DO, 2-Port-Switch

PET-7255 CR ist ein PoE-Ethernet-I/O-Modul, das acht Trocken- und Nasskontakt-Digitaleingänge mit acht digitalen Ausgängen im Source-Typ kombiniert. Jeder Eingang lässt sich als 32-Bit-Zähler konfigurieren, und jeder Ausgangskanal kann bei 25 °C bis zu 650 mA pro Kanal treiben. Das Modul eignet sich dadurch für direktes Schalten und Zählen an einem netzwerkfähigen I/O-Knoten.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Geräte entlang einer Kabelstrecke im Daisy-Chain-Verfahren zu verketten, wodurch an jedem Punkt weniger Switch-Hardware benötigt wird. Das Modul bietet einen integrierten Webserver mit Web-HMI, Unterstützung für Modbus TCP und Modbus UDP, Zugriffskontrolle über ID, Passwort und IP-Filter sowie doppelten Watchdog-Schutz.Zwischen I/O und System ist eine optische Isolation von 2500 VDC vorhanden, die Kanäle untereinander sind jedoch nicht galvanisch getrennt. Die Einschalt- und Sicherheitswerte der digitalen Ausgänge sind programmierbar, sodass die Ausgänge beim Start oder bei Kommunikationsverlust in einen definierten Zustand gesetzt werden können.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7250A ist ein Ethernet-I/O-Modul der Serien ET-7000/ET-7200, das 12 digitale Eingänge und 6 digitale Ausgänge in ein Modbus-TCP/UDP-Netzwerk einbindet. Der integrierte Webserver und das Web-HMI ermöglichen die Überwachung und Steuerung der I/Os über einen Browser; das Modul kann zudem von HMI-, SCADA- und SPS-Software über Ethernet gelesen oder angesteuert werden.Jeder digitale Eingang akzeptiert potenzialfreie oder potenzialbehaftete Kontaktsignale und lässt sich als 32-Bit-Zähler konfigurieren, mit einem maximalen Zählerstand von 4.294.967.295 und einer Frequenz von 100 Hz. Die sechs Ausgänge sind als isolierte Open-Collector-Kanäle in Sink-Ausführung ausgeführt, mit 500 mA pro Kanal belastbar und mit programmierbaren Einschalt- und Sicherheitswerten.Zwei RJ-45-Switch-Ports mit LAN-Bypass erlauben es, das Modul ohne externen Switch in der Ethernet-Leitung weiterzuschleifen (Daisy-Chain). Die Isolation beträgt 1500 VDC auf Ethernet und 2500 VDC auf der I/O-Seite. Die Versorgung erfolgt mit +12 ~ +48 VDC; das Gerät ist für die Hutschienenmontage ausgelegt und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7251 ist ein Ethernet-Remote-I/O-Modul zur Erfassung von Signalen an 16 digitalen Eingängen für Nassschalter. Die Daten werden über Modbus TCP oder Modbus UDP an einen Host übertragen. Jeder Eingang lässt sich außerdem als 32-Bit-Zähler konfigurieren, was sich für Impulszählung und Ereignisprotokollierung an Maschinen und in der Gebäudetechnik eignet.Integrierte Switch-Ports ermöglichen eine Daisy-Chain-Verkabelung der Module entlang einer Netzwerkleitung und reduzieren so den Verdrahtungsaufwand zwischen Schaltschränken. Das Modul verfügt über einen integrierten Webserver mit Web-HMI für Konfiguration und Überwachung sowie eine Zugriffskontrolle über ID, Passwort und IP-Filter. Watchdog-Funktionen überwachen sowohl das Modul als auch die Kommunikationsverbindung.Ethernet- und I/O-Seite sind galvanisch getrennt, die Eingänge untereinander jedoch nicht. Die Kanäle sollten daher ein gemeinsames Bezugspotenzial verwenden. Das Gerät wird auf eine DIN-Schiene montiert und ist für den Betrieb von -25 bis +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7252 ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das acht digitale Eingänge für Nassschaltung und acht digitale Ausgänge vom Typ Source auf ein Modbus-Netzwerk bringt. Jeder Eingang kann zusätzlich als 32-Bit-Zähler genutzt werden, was sich für Impulszählung und Ereignisprotokollierung ohne separates Zählermodul eignet.Zwei integrierte RJ-45-Switch-Ports mit LAN-Bypass ermöglichen es, das Modul in einer Linie von Geräten im Daisy-Chain-Verfahren anzuschließen, wodurch sich der Verkabelungsaufwand für dezentrale I/O reduziert. Ein integrierter Webserver und ein Web-HMI sind vorhanden; der Zugriff wird über ID, Passwort und IP-Filter gesteuert.Die optische Isolation mit 2500 VDC auf der I/O-Seite und 1500 VDC auf der Ethernet-Seite macht das Modul für Anwendungen geeignet, in denen gefährliche Spannungen auftreten können. Die Einschaltwerte und Sicherheitswerte der digitalen Ausgänge sind programmierbar, sodass jeder Ausgang einen definierten Zustand erhalten kann.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte
