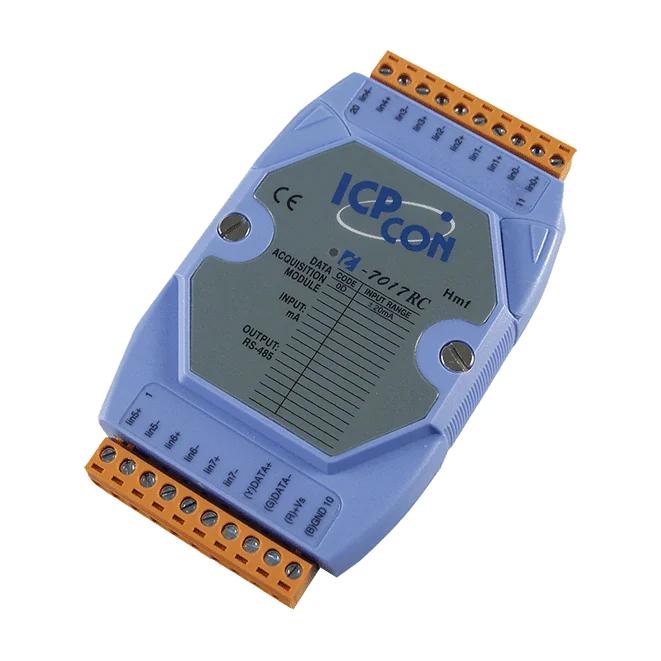

I-7017RC CR 8-Kanal-Stromeingangsmodul mit Hochspannungsschutz (DCON)

Das I-7017Z-G ist ein Analogeingangsmodul für die Hutschienenmontage für Ingenieure, die Spannungs- oder Stromsignale auf einer störbehafteten oder hochspannungsführenden Eingangsseite messen müssen. Es bietet 10 differenzielle oder 20 single-ended Kanäle, wobei der Kanalmodus softwareseitig gewählt wird. Jeder Kanal kann einen eigenen Eingangsbereich erhalten, sodass unterschiedliche Signaltypen in einem Modul kombiniert werden können.Der Eingangsschutz ist eine besondere Stärke. Das Modul verträgt eine Überspannung von 240 Vrms und eine Gleichtaktspannung von ±200 VDC und begrenzt den Überstrom bei 110 VDC auf 50 mA. Die Auswahl zwischen Spannungs- und Stromeingang erfolgt über Jumper; für 4 ~ 20 mA-Schleifen steht eine kanalindividuelle Leitungsbrucherkennung zur Verfügung. Der 16-Bit-Wandler kann im Normalmodus mit 10 Hz für höhere Genauigkeit (±0,1 % FSR) oder im Schnellmodus mit 60 Hz (±0,5 % FSR) betrieben werden.Die Kommunikation erfolgt über einen einzelnen RS-485-Port mit dem DCON-Protokoll bei 1200 ~ 115200 bps (N, 8, 1). Die Isolation ist mit 3000 VDC modulintern spezifiziert, und der integrierte Dual-Watchdog überwacht sowohl das Modul als auch die Kommunikation. Die Versorgung erfolgt mit +10 ~ +30 VDC, der Betrieb ist für -25 ~ +75 °C spezifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das I-7017R CR ist ein 8-Kanal-Analogeingangsmodul für RS-485-Netzwerke mit dem DCON-Protokoll. Es verarbeitet sowohl Spannungs- als auch Stromsignale und ist für Fehlerfälle ausgelegt, die Standardeingänge beschädigen würden, mit Überspannungsschutz bis 240 Vrms und einem Gleichtaktspannungsschutz von ±200 VDC.Jeder Kanal arbeitet mit 16 Bit und differenziellen Eingängen. Je nachdem, ob Messgenauigkeit oder Aktualisierungsgeschwindigkeit wichtiger ist, können Ingenieure zwischen dem Normalmodus mit 10 Hz und einer Genauigkeit von ±0,1 % des Messbereichsendwerts (FSR) und dem Schnellmodus mit 60 Hz und einer Genauigkeit von ±0,5 % FSR wählen. Bei diesem Modell stehen die individuelle Kanalkonfiguration und die Drahtbrucherkennung für 4 ~ 20 mA zur Verfügung.Geeignet für Gebäude-, Fabrik- und Maschinenautomation, Fernwartung und Diagnose sowie Prüfeinrichtungen.Unterstützt 3000 VDC Isolation innerhalb des Moduls und ±4 kV ESD-Schutz an jeder Klemme.Versorgung mit +10 ~ +30 VDC mit Verpolschutz, Montage auf DIN-Schiene.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

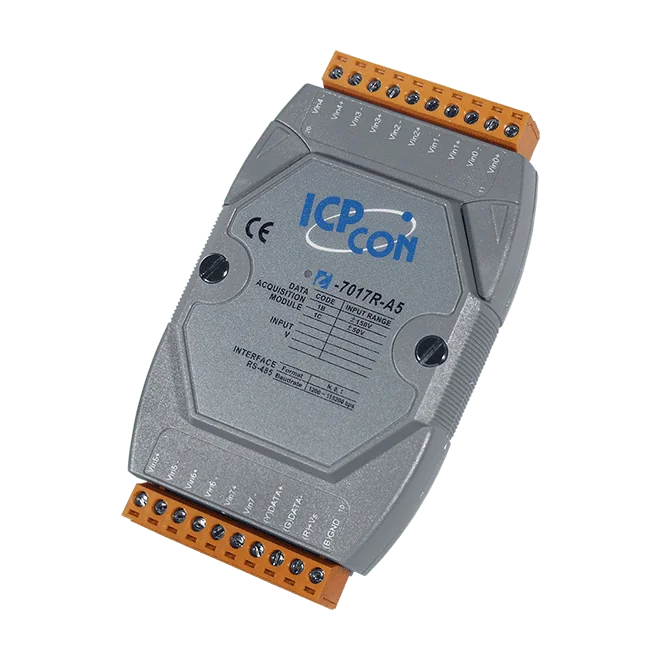

Das I-7017R-A5-G CR ist ein Analogeingangsmodul zur Hutschienenmontage für Ingenieure, die Hochspannungssignale über RS-485 erfassen müssen. Es akzeptiert Eingänge von ±50 V oder ±150 V über acht differenzielle Kanäle mit 16 Bit Auflösung und einer Eingangsimpedanz von 290 kΩ in den Spannungsbereichen.Diese Variante mit grauem Gehäuse ist für Signale ausgelegt, die Standard-Niederspannungseingangsmodule überlasten würden. Überspannungs- und Gleichtaktschutz sind für ±200 VDC spezifiziert, und das Modul bietet ±4 kV ESD-Kontaktschutz an jeder Klemme. Die Abtastung lässt sich zwischen dem Normalmodus mit 10 Hz und dem Schnellmodus mit 50 Hz umschalten, mit einer Genauigkeit von ±0,1 % FSR bzw. ±0,5 % FSR.Die Kommunikation erfolgt über einen RS-485-Anschluss mit dem DCON-Protokoll bei 1200 ~ 115200 bps, Datenformat (N, 8, 1). Das Modul wird mit +10 ~ +30 VDC versorgt, verfügt über einen Verpolungsschutz und ist für den Betrieb bei -25 ~ +75 °C spezifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

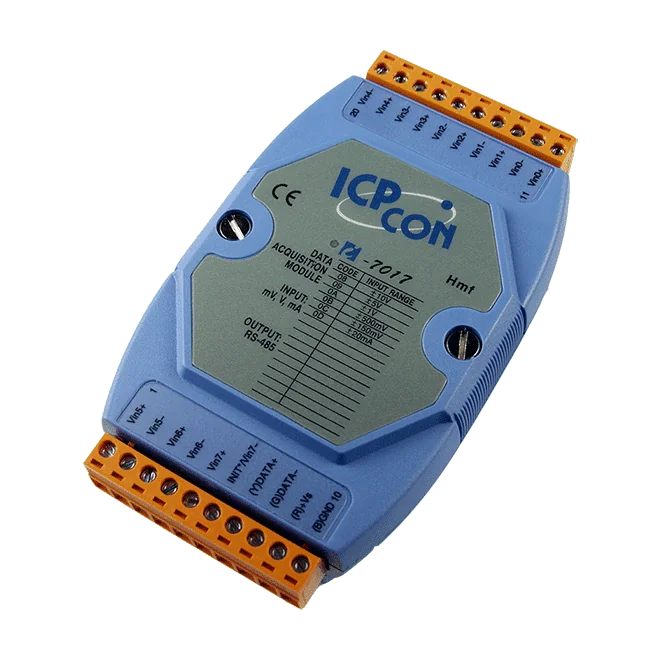

Das I-7017 ist ein RS-485-Analogeingangsmodul für Ingenieure, die Spannungs- oder Stromsignale über acht Kanäle erfassen müssen. Die Kanäle lassen sich per Jumper konfigurieren: entweder acht differenzielle Eingänge oder sechs differenzielle und zwei single-ended Eingänge. Alle Kanäle verwenden denselben gewählten Eingangsbereich, und 4 ~ 20 mA Eingänge benötigen einen optionalen externen 125-Ω-Widerstand.Das Modul bietet eine Auflösung von 16 Bit und einen normalen Abtastmodus mit 10 Hz. Die Drahtbrucherkennung für 4 ~ 20 mA Eingänge hilft, defekte Sensorverkabelungen zu identifizieren, und ein integrierter Dual-Watchdog unterstützt den zuverlässigen Betrieb in unbeaufsichtigten Anlagen. Die modulinterne Isolation von 3000 VDC sowie der Überspannungsschutz von ±120 VDC erhöhen die Robustheit auf der Eingangsseite.Diese Version mit blauem Gehäusedeckel kommuniziert über einen einzelnen RS-485-Port mit dem DCON-Protokoll, mit Baudraten von 1200 bis 115200 bps. Sie eignet sich für die Gebäude-, Fabrik- und Maschinenautomation sowie für Geräte zur Fernwartung, Diagnose und Prüfung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
