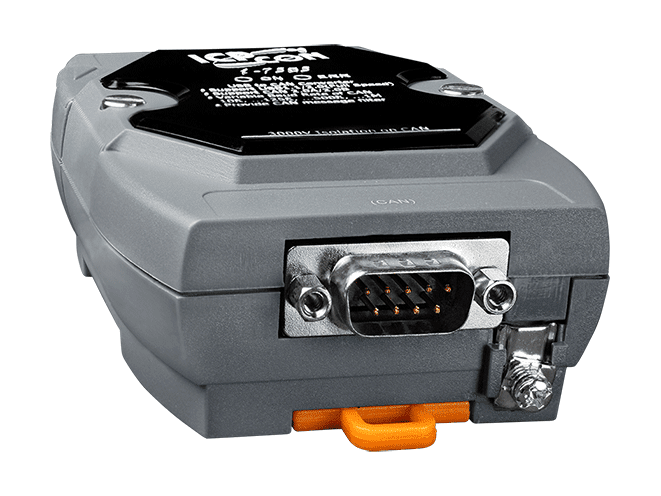

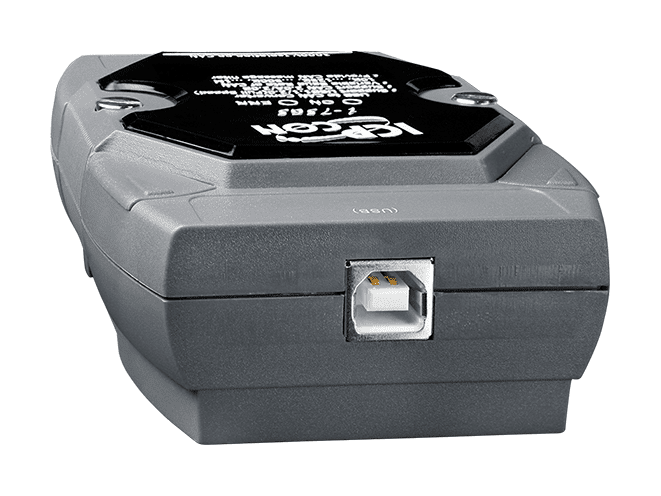

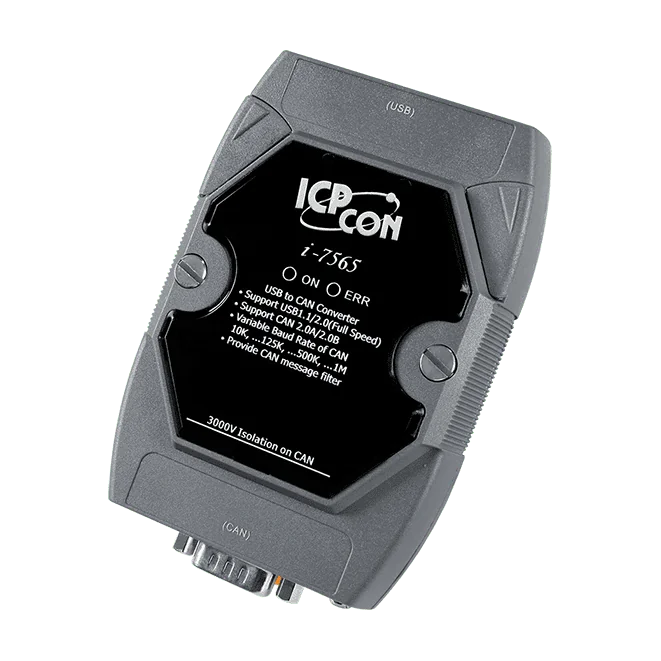

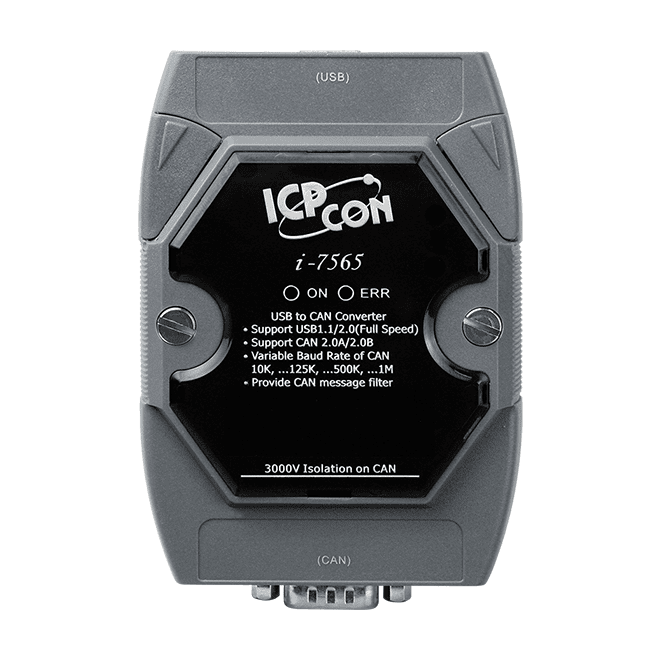

I-7565-G CR USB-zu-CAN-Konverter, 3000 Vrms isolierter CAN-Anschluss

Der tM-7565 CR ist ein kompakter USB-zu-CAN-Konverter für Ingenieure, die in engen Platzverhältnissen einen Laptop oder PC mit einem CAN-Netzwerk verbinden müssen. Er entspricht CAN 2.0A und 2.0B sowie ISO 11898-2 und unterstützt CAN-Baudraten von 10 k bis 1 M bps, einschließlich benutzerdefinierter Raten. Seine Funktionen sind vollständig kompatibel mit dem I-7565.Die Stromversorgung erfolgt über die USB-Verbindung, wobei sowohl die Versorgungsseite als auch die CAN-Busseite galvanisch getrennt sind. Ein wählbarer 120-Ω-Abschlusswiderstand ist integriert, und die Kommunikationsparameter für die CAN- und USB-Seite werden per Software eingestellt. Softwarepuffer auf beiden Seiten sowie ein interner Watchdog sorgen für einen stabilen Betrieb.Im Listen-Only-Modus kann der Konverter den CAN-Busverkehr überwachen und Fehler erkennen, ohne selbst zu senden. Im Pair-Connection-Modus können zwei PCs über USB miteinander kommunizieren, mit einer benutzerdefinierten Zeichenende-Einstellung. Das Gerät wird auf einer DIN-Schiene montiert und mit einem Kabel CA-USB18 mit 1,8 m Länge geliefert.AnwendungenVerbindung eines Laptops oder PCs mit einem CAN-Netzwerk bei begrenztem PlatzÜberwachung von CAN-Busnachrichten und Fehlerzuständen im Listen-Only-ModusKommunikation zwischen zwei PCs über USB im Pair-Connection-Modus

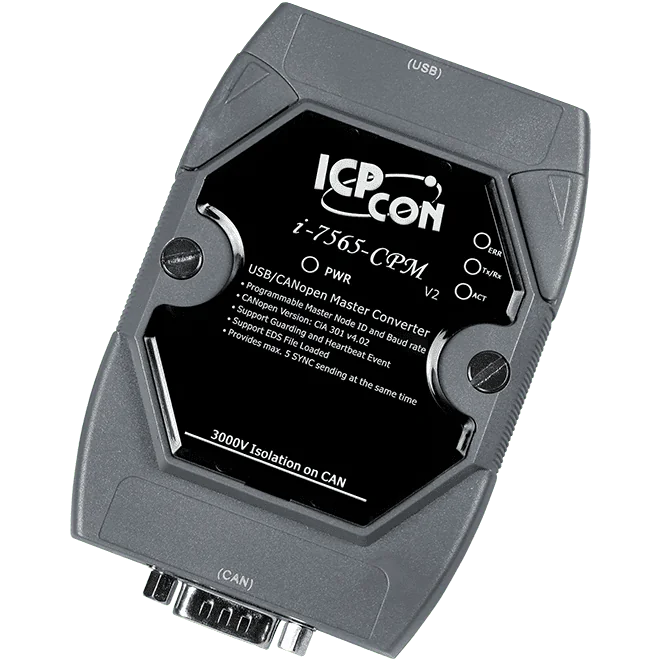

Der I-7565-CPM-G CR ist ein USB-zu-CANopen-Master-Konverter für Ingenieure, die ein CANopen-Netzwerk von einem PC aus betreiben möchten. Er verfügt über eine eigene 80186-CPU mit 80 MHz, die die Konverter-Firmware unabhängig ausführt, sodass der Host lediglich Befehle über USB senden muss. Eine Reihe von APIs ermöglicht es Entwicklern, das Gerät aus eigenen Anwendungen heraus zu steuern, was den Aufwand für die direkte Behandlung des CANopen-Protokolls reduziert.Das Gerät besitzt einen CANopen-Anschluss auf Basis eines NXP-SJA1000T-CAN-Controllers mit Baudraten von 10 k bis 1 M und einem integrierten 120-Ω-Abschlusswiderstand. Die USB-Anbindung erleichtert den Wechsel zwischen Prüfständen und Maschinen und eignet sich damit für die schnelle Einrichtung und Inbetriebnahme von CANopen-Systemen. Der CANopen-Master unterstützt außerdem die CANopen Motion Library, die sich an CiA 402 orientiert und Positions-, Geschwindigkeits-, Drehmoment- und synchronisierte Regelung abdeckt.Der I-7565-CPM-G CR ist in seiner Bestellbeschreibung mit einer RoHS-Kennzeichnung versehen. Er verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE, und sein Betriebsbereich liegt bei -25 bis +75 °C.AnwendungenIndustriemaschinenLaborgeräte und ForschungGastronomiegeräteSchifffahrtMedizintechnikSpezialfahrzeuge

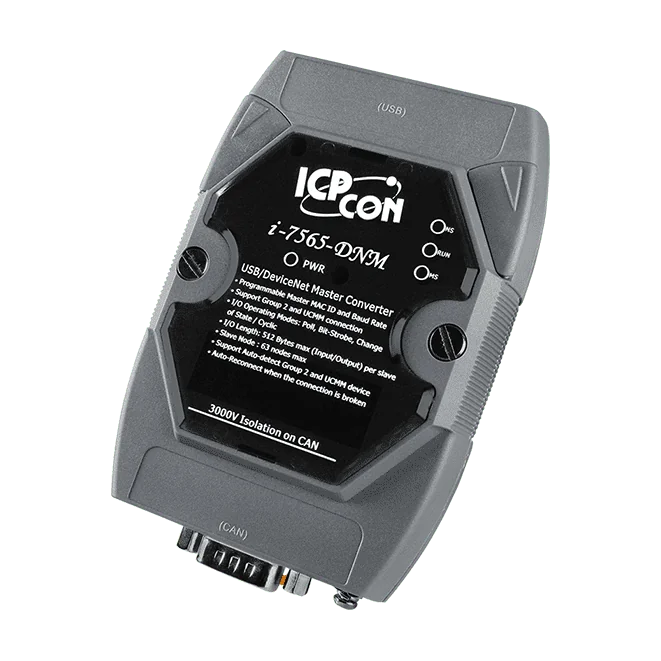

Der I-7565-DNM-G CR ist ein per USB angebundener DeviceNet-Master-Konverter. Er ermöglicht es einem Host-PC, im Netzwerk einen DeviceNet-Master zu betreiben, ohne eine eigene PAC oder Feldbuskarte zu benötigen. Damit ist er eine kostengünstige Möglichkeit, bestehende Anlagen um DeviceNet-Steuerung zu erweitern. Er unterstützt die Funktionen Group 2 Only Server und UCMM für die Kommunikation mit Slave-Geräten.Der Konverter verfügt über einen unabhängigen, CAN-basierten DeviceNet-Anschluss mit einem NXP-SJA1000T-Controller, der mit 16 MHz arbeitet. Die programmierbare Master-MAC-ID und die wählbare Baudrate von 125, 250 oder 500 kbps eignen sich für verschiedene Netzwerkstrukturen. Ein Jumper schaltet einen 120-Ω-Abschlusswiderstand zu, und der Anschluss ist galvanisch getrennt, mit einer Spannungsfestigkeit von 3000 VDC für DC-DC-Trennung und 2500 Vrms für die Optokoppler-Trennung.Treiber werden für Win XP, Win7, Win8 und Win10 in 32-Bit- und 64-Bit-Ausführung sowie für Linux mitgeliefert. Das SDK unterstützt die Umgebungen x64 DLL, .NET DLL, VB6, VC6 und BCB6. Das Gerät wird auf einer DIN-Hutschiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenKommunikation mit PowerFlex400-AntriebenSMC-VentilanwendungenIFC-125-VentilanwendungenMKS-FRCA-VentilanwendungenSICK-Abstandssensor-AnwendungenDiagnosesysteme für Radtraktoren

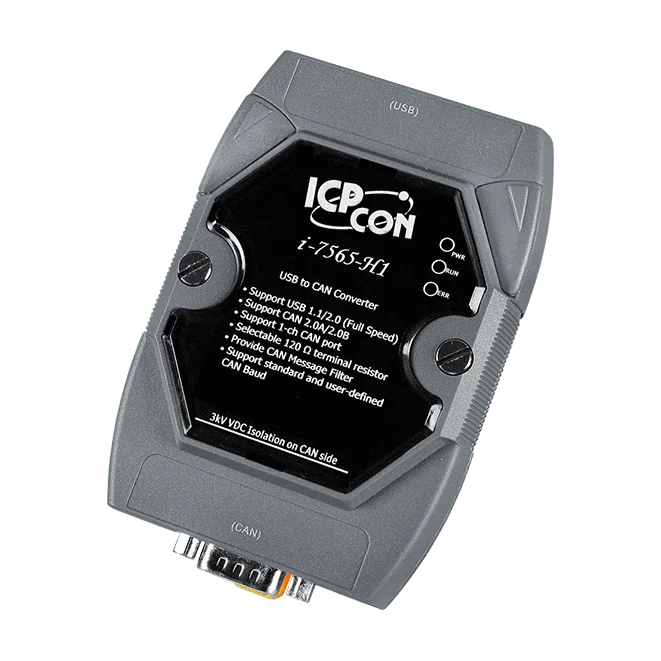

Der I-7565-H1-G verbindet den USB-Anschluss eines PCs mit einem einzelnen CAN-Bus-Kanal und ermöglicht es Ingenieuren, CAN-Netzwerke von einem Host-Computer aus zu überwachen, zu protokollieren und zu steuern. Er entspricht ISO 11898-2 und verarbeitet sowohl CAN2.0A- als auch CAN2.0B-Frames mit einem maximalen Durchsatz von 3000 Frames pro Sekunde.Ingenieure wählen diese Variante typischerweise wegen ihrer flexiblen Timing- und Filterfunktionen. Die Baudraten lassen sich zwischen 5 kbps und 1 Mbps einstellen, einschließlich benutzerdefinierter Werte. Die Konfiguration des Akzeptanzfilters, ein Listen-Only-Modus und die Meldung von CAN-Fehlerframes unterstützen die Diagnose eines laufenden Netzwerks, während die Zeitstempelung der Nachrichten mit einer Genauigkeit von mindestens ±1 ms die Datenanalyse unterstützt.Die CAN-Seite ist mit 2500 Vrms galvanisch getrennt und schützt Host und USB-Hardware vor Fehlern am Bus. Die Stromversorgung erfolgt über USB, und das Kunststoffgehäuse für die Hutschienenmontage wird mit dem Kabel CA-USB18 (1,8 m) geliefert. Treiber für Windows und Linux sind verfügbar, und das Gerät wird beim Anschluss automatisch erkannt.AnwendungenCAN-Bus-ÜberwachungGebäudeautomationFernerfassung von DatenUmgebungssteuerung und -überwachungLaborausrüstung und ForschungFabrikautomation
