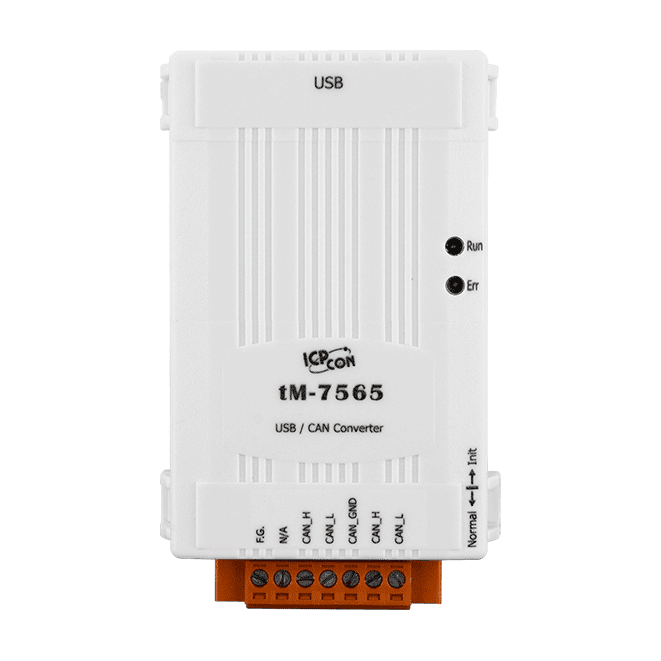

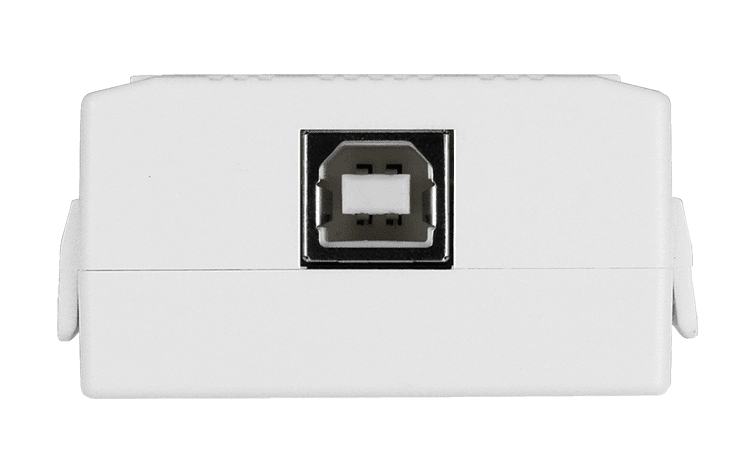

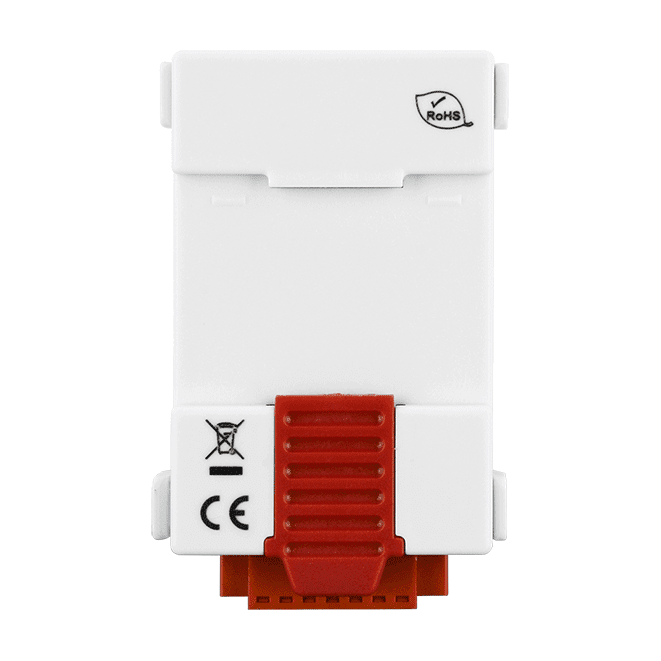

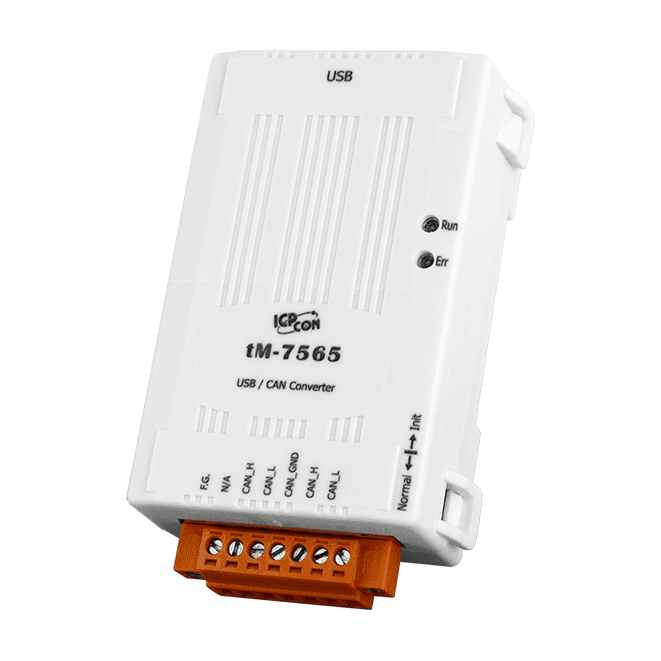

tM-7565 Intelligenter Mini-USB-zu-CAN-Konverter, 10 k ~ 1 M bps

I-7565-G CR ist ein USB-zu-CAN-Konverter, mit dem ein PC direkt mit einem CAN-Bus-Netzwerk kommunizieren kann. Der PC kann als CAN-Host, Monitor oder HMI fungieren und über den Konverter auf CAN-Geräte zugreifen und diese steuern. Eine separate Stromversorgung ist nicht erforderlich, da das Gerät seine Energie über den USB-Bus bezieht.Der CAN-Anschluss ist mit 3000 Vrms galvanisch getrennt und schützt so den PC sowie lokale Geräte vor Störungen oder Fehlern aus dem CAN-Netzwerk. Das Gerät unterstützt CAN 2.0A und CAN 2.0B mit bis zu 1 Mbit/s. Die CAN-Baudrate wird pro Kanal über einen Drehschalter eingestellt, und der 120-Ohm-Abschlusswiderstand ist per Jumper wählbar. Treiber sind für Windows XP, 7, 10 und 11 sowie Linux verfügbar. Der PC erkennt das Gerät als Hot-Plug-Gerät.Das Kunststoffgehäuse wird auf einer DIN-Hutschiene montiert. Ein integrierter Watchdog überwacht den Betrieb des Konverters, und Anzeigen signalisieren Versorgung, CAN- und USB-Datenverkehr sowie Fehler. Im Lieferumfang ist ein CA-USB18-Kabel mit 1,8 m Länge enthalten.AnwendungenPC-basierter CAN-Host, Überwachung oder HMI-Zugriff auf CAN-GeräteKommunikation mit CAN-Geräten von einem PC über USBSteuerungs- und Überwachungsanwendungen in verschiedenen Branchen

tM-7530 CR ist ein kleiner RS-232-zu-CAN-Konverter für Ingenieure, die serielle Geräte auf engem Raum mit einem CAN-Netzwerk verbinden müssen. Er unterstützt CAN 2.0A und CAN 2.0B gemäß ISO 11898-2, mit CAN-Baudraten von 10 kbps bis 1 Mbps einschließlich benutzerdefinierter Raten sowie RS-232-Baudraten von 110 bps bis 230400 bps.Das Modul ist sowohl auf der Versorgungsseite als auch auf der CAN-Busseite galvanisch getrennt, mit 3000 VDC Isolation für DC-DC und 2500 Vrms für die Optokopplung. Die Funktion ist vollständig kompatibel mit dem I-7530 und I-7530T. Zusätzlich bietet er einen Listen-Only-Modus zur Überwachung des CAN-Verkehrs und zur Fehlererkennung ohne eigenes Senden. Die Kommunikationsparameter werden softwareseitig eingestellt, LED-Anzeigen zeigen Versorgung, Datenfluss und Fehler auf beiden Seiten.Der Pair-Connection-Modus ermöglicht es, einen PC und weitere RS-232-Geräte gleichzeitig zu bedienen, mit benutzerdefinierter Behandlung des Zeichenendes. Softwarepuffer auf der CAN- und der RS-232-Seite, ein Watchdog sowie Zeitstempel für die Antworten auf der RS-232-Seite erhöhen die Robustheit für den Dauerbetrieb.AnwendungenAnbindung von RS-232-Geräten an CAN-Bus-NetzwerkeÜberwachung und Fehlererkennung in CAN-Bus-Systemen mit dem Listen-Only-ModusGleichzeitige Anbindung eines PCs und weiterer RS-232-Geräte über den Pair-Connection-ModusPlatzkritische Steuerungs- und Überwachungsanlagen in verschiedenen Branchen

Der tM-7530A CR verbindet serielle UART-Geräte mit CAN-Bus-Netzwerken in einem kompakten Hutschienengehäuse, das sich für Schaltschränke mit begrenztem Platzangebot eignet. Er ist nach ISO 11898-2 ausgelegt und verarbeitet sowohl CAN-2.0A- als auch CAN-2.0B-Frames, mit benutzerdefinierbaren CAN-Baudraten sowie voreingestellten Raten im Bereich von 10 k ~ 1 M bps.Über die reine Protokollumsetzung hinaus bietet das Gerät einen Listen-Only-Modus zur Überwachung des CAN-Verkehrs und zur Fehlererkennung ohne eigenes Senden sowie einen Paarverbindungsmodus, mit dem ein PC und weitere UART-Geräte die Leitung gemeinsam nutzen können. CAN- und UART-Parameter werden softwareseitig eingestellt, ein wählbarer 120-Ω-Abschlusswiderstand ist integriert. Laut Herstellerangaben ist die Funktionalität vollständig kompatibel zu I-7530 und I-7530T.Versorgungs- und CAN-Bus-Seite sind galvanisch getrennt, ein Watchdog sowie separate Status-LEDs für Versorgung, Datenfluss und Fehler erleichtern die Inbetriebnahme und Fehlersuche. Der Betriebsbereich von -25 ~ +75 °C eignet sich für typische Industrieschaltschränke.AnwendungenAnbindung von UART- oder seriellen Geräten an ein CAN-NetzwerkÜberwachung von CAN-Bus-Nachrichten und Fehlererkennung im Listen-Only-ModusGemeinsame Nutzung einer seriellen Verbindung durch einen PC und weitere UART-Geräte im PaarverbindungsmodusInstallationen mit begrenztem Platz in Schaltschränken

Der I-7530-FT-G CR verbindet RS-232- und CAN-Netzwerke und ermöglicht es einem PC, einem HMI oder einer seriellen Steuerung, Nachrichten mit CAN-Geräten auszutauschen, ohne eine dedizierte CAN-Schnittstellenkarte zu benötigen. Er unterstützt CAN 2.0A und CAN 2.0B und entspricht der Low-Speed-Fehlertoleranz nach ISO 11898-3. CAN- und RS-232-Parameter werden softwareseitig eingestellt.Der für industrielle Anlagen konzipierte Konverter verfügt über einen Hardware-Watchdog, der das Gerät bei Bedarf zurücksetzt, damit es auch in rauen oder elektrisch störungsbehafteten Umgebungen zuverlässig arbeitet. Power-, Datenfluss- und Fehler-LEDs für die CAN- und die RS-232-Seite erleichtern die Inbetriebnahme und die Fehlersuche. Der transparente Kommunikationsmodus wird unterstützt, und die Empfangspuffer für CAN und RS-232 fassen 1000 bzw. 900 Frames.Beachten Sie, dass Vollduplex-Kommunikation mit RS-232-Geräten nicht unterstützt wird. Das Gerät arbeitet mit +10 VDC bis +30 VDC, im Temperaturbereich von -25 bis +75 °C und wird in einem Kunststoffgehäuse auf einer DIN-Schiene montiert.AnwendungenAnbindung von PCs oder HMIs an CAN-Bus-GeräteIntegration von RS-232-Embedded-Controllern in CAN-NetzwerkeÜberwachung und Steuerung von CAN-Geräten von Hosts mit serieller Schnittstelle ausIndustrielle Steuerungs- und Überwachungssysteme
