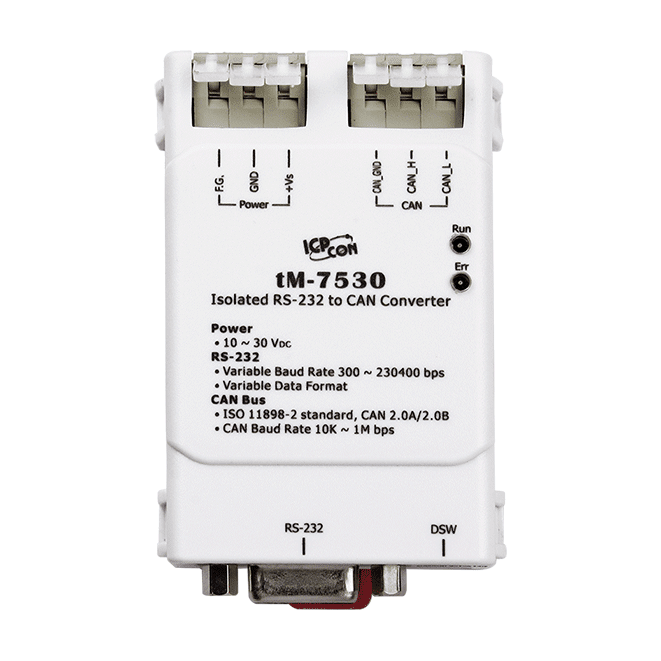

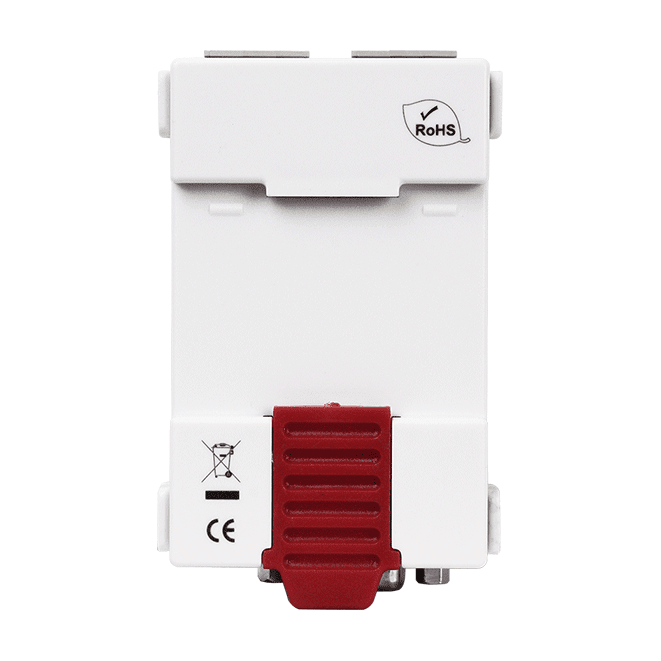

tM-7530 Intelligenter Kompakt-RS-232/CAN-Konverter mit Pair-Connection-Modus
Kompakter RS-232-zu-CAN-Konverter mit galvanisch getrennter Versorgung und CAN-Busseite, softwarekonfigurierbaren Parametern und Listen-Only-Modus. Funktional kompatibel mit I-7530 und I-7530T.
- Kompatibel mit CAN-Spezifikation 2.0A und 2.0B, vollständig konform zu ISO 11898-2
- CAN-Baudraten von 10 kbps bis 1 Mbps, einschließlich benutzerdefinierter Raten
- RS-232-Baudraten von 110 bps bis 230400 bps, softwarekonfigurierbar
- Galvanisch getrennte Versorgung und CAN-Busseite, 3000 VDC für DC-DC und 2500 Vrms für die Optokopplung
- Listen-Only-Modus zur Überwachung von CAN-Bus-Nachrichten und Fehlererkennung
- Pair-Connection-Modus mit benutzerdefinierter Unterstützung des Zeichenendes
161,00 € pro Stück
| 1-9 Stück | 161,00 € | |
|---|---|---|
| 10-30 Stück | 153,00 € | −5 % |
| ab 31 Stück | 145,00 € | −10 % |
Produktinformationen "tM-7530 Intelligenter Kompakt-RS-232/CAN-Konverter mit Pair-Connection-Modus"
tM-7530 CR ist ein kleiner RS-232-zu-CAN-Konverter für Ingenieure, die serielle Geräte auf engem Raum mit einem CAN-Netzwerk verbinden müssen. Er unterstützt CAN 2.0A und CAN 2.0B gemäß ISO 11898-2, mit CAN-Baudraten von 10 kbps bis 1 Mbps einschließlich benutzerdefinierter Raten sowie RS-232-Baudraten von 110 bps bis 230400 bps.
Das Modul ist sowohl auf der Versorgungsseite als auch auf der CAN-Busseite galvanisch getrennt, mit 3000 VDC Isolation für DC-DC und 2500 Vrms für die Optokopplung. Die Funktion ist vollständig kompatibel mit dem I-7530 und I-7530T. Zusätzlich bietet er einen Listen-Only-Modus zur Überwachung des CAN-Verkehrs und zur Fehlererkennung ohne eigenes Senden. Die Kommunikationsparameter werden softwareseitig eingestellt, LED-Anzeigen zeigen Versorgung, Datenfluss und Fehler auf beiden Seiten.
Der Pair-Connection-Modus ermöglicht es, einen PC und weitere RS-232-Geräte gleichzeitig zu bedienen, mit benutzerdefinierter Behandlung des Zeichenendes. Softwarepuffer auf der CAN- und der RS-232-Seite, ein Watchdog sowie Zeitstempel für die Antworten auf der RS-232-Seite erhöhen die Robustheit für den Dauerbetrieb.
Anwendungen
- Anbindung von RS-232-Geräten an CAN-Bus-Netzwerke
- Überwachung und Fehlererkennung in CAN-Bus-Systemen mit dem Listen-Only-Modus
- Gleichzeitige Anbindung eines PCs und weiterer RS-232-Geräte über den Pair-Connection-Modus
- Platzkritische Steuerungs- und Überwachungsanlagen in verschiedenen Branchen
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Gehäuse: | Kunststoff |
| Montage: | DIN-Schiene |
| Produkttyp: | RS-232/CAN-Wandler |
| Protokoll: | CAN 2.0A, CAN 2.0B |
| Schnittstelle: | CAN, RS-232 |
| Stromeingang: | +10 VDC ~ +30 VDC |
| Ports: | 1 x RS-232, 1 x CAN |
| Isolation: | 3000 VDC (DC-DC), 2500 Vrms (Optokoppler) |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Run-LED: Power und Datenfluss 1 x Err-LED: Fehler |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 (9-polige Sub-D-Buchse (TxD, RxD, GND)) |
| Baudrate | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bps |
| Parität | Keine, Gerade, Ungerade |
| Datenbit | 5, 6, 7, 8 |
| Stoppbit | 1, 2 |
| CAN | |
| Ports | 1 |
| Spezifikation | ISO-11898-2, CAN 2.0A und CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Externer Option-Abschlusswiderstand |
| Filter | Ja |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 52 x 86 x 32 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.de/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m")
DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m.
CD-002 ist ein geteilter Ferritkern zur Unterdrückung elektromagnetischer und hochfrequenter Störungen an Rundkabeln. Sein klappbares Kunststoffgehäuse schließt sich um das Kabel und hält den Ferritkern sicher in Position, sodass er ohne erneutes Abisolieren und Konfektionieren des Kabels montiert werden kann.Der Kern ist auf niederfrequente Störungen ausgelegt, wie sie von Motorsteuergeräten, Umrichtern und Motoren erzeugt werden. Er kann an bereits installierten Geräten nachgerüstet oder bei Nacharbeiten an den Daten- und Versorgungsleitungen elektronischer Geräte ergänzt werden, was sich für Umgebungen eignet, in denen EMI oder RFI die Signalintegrität beeinträchtigt.Jede Packung enthält 10 Kerne in Weiß und ist für eine Betriebstemperatur von -40 °C bis 75 °C ausgelegt. Der maximale Kabeldurchmesser beträgt Ø13 mm.AnwendungenUnterdrückung niederfrequenter Störungen von MotorsteuergerätenReduzierung von Störungen durch Umrichter und MotorenReduzierung von EMI und RFI an Datenleitungen elektronischer GeräteReduzierung von EMI und RFI an Versorgungsleitungen elektronischer GeräteNachrüstung bestehender Installationen
CNT-CAN CR ist ein CAN-Bus-Steckverbinder, mit dem sich ein CAN-Bus-Knoten schnell an die Busleitung anschließen lässt. Die Quick-Connect-Technik macht das Abisolieren der Busleiter überflüssig, was die Installation vereinfacht.Der Steckverbinder besitzt ein Kunststoffgehäuse mit integriertem Abschlusswiderstand, der über einen eingebauten Schalter gewählt werden kann. Er bietet zwei Kabeleinführungen und eine 9-polige D-Sub-Buchse mit 90°-Kabelabgang und ist optional mit einer Programmierschnittstelle erhältlich.Er eignet sich für Ingenieure, die ein CAN-Gerät mit minimalem Verdrahtungsaufwand und einer klaren Auswahl der Busterminierung an eine bestehende CAN-Busleitung anbinden müssen.AnwendungenAnschluss eines CAN-Bus-Knotens an eine CAN-BusleitungErweiterung eines bestehenden CAN-Bus-Netzwerks um CAN-Geräte
5-poliger M12-Montagestecker mit A-Kodierung (Buchse).
Ähnliche Produkte

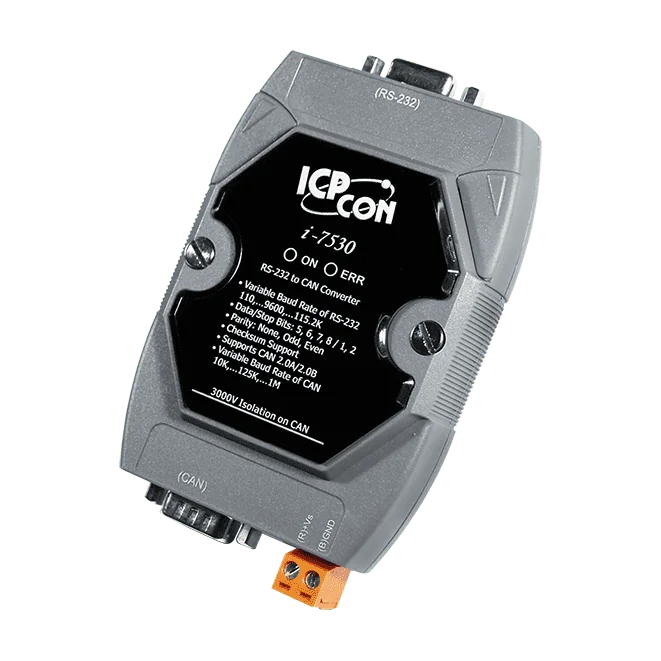

I-7530-G ist ein RS-232-zu-CAN-Konverter, mit dem ein PC oder jedes andere Gerät mit serieller Schnittstelle Nachrichten mit CAN-Geräten austauschen kann. Der Konverter übernimmt die Umsetzung zwischen beiden Netzwerken, sodass serielle Hosts CAN-Teilnehmer überwachen und steuern können, ohne dass eine eigene CAN-Schnittstelle erforderlich ist.Der CAN-Port ist kompatibel zu CAN 2.0A und 2.0B und entspricht ISO 11898-2; der Abschlusswiderstand von 120 Ω ist per Jumper wählbar. Die Kommunikationsparameter für CAN und RS-232 werden softwareseitig eingestellt, der transparente Kommunikationsmodus wird unterstützt. Die CAN-Seite bietet eine Potenzialtrennung mit 3000 VDC, wodurch das RS-232-Gerät vor Fehlern im CAN-Netzwerk geschützt wird.Ein integrierter Watchdog überwacht den Betrieb, Anzeigen für Versorgung, Datenfluss und Fehler zeigen den Status beider Schnittstellen. Das Modul verfügt über einen Empfangspuffer für 1000 Frames auf der CAN-Seite und einen Puffer für 900 Frames auf der RS-232-Seite. Der Vollduplexbetrieb von RS-232-Geräten wird nicht unterstützt. Die Montage erfolgt auf einer DIN-Hutschiene in einem Kunststoffgehäuse, der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.AnwendungenAnbindung von PCs oder HMI-Hosts über RS-232 an CAN-GerätenetzwerkeAnbindung von RS-232-fähigen speicherprogrammierbaren Steuerungen und eingebetteten Steuerungen an ein CAN-NetzwerkÜberwachung und Steuerung von CAN-Geräten in industriellen Automatisierungssystemen
