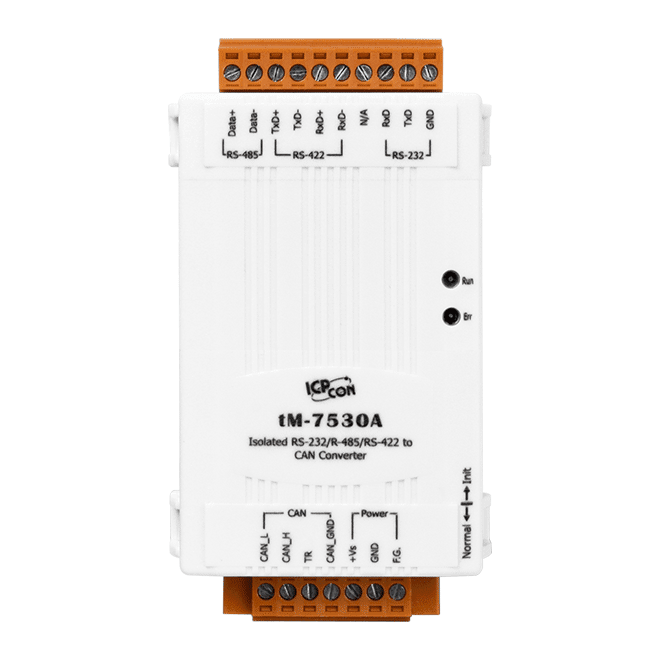

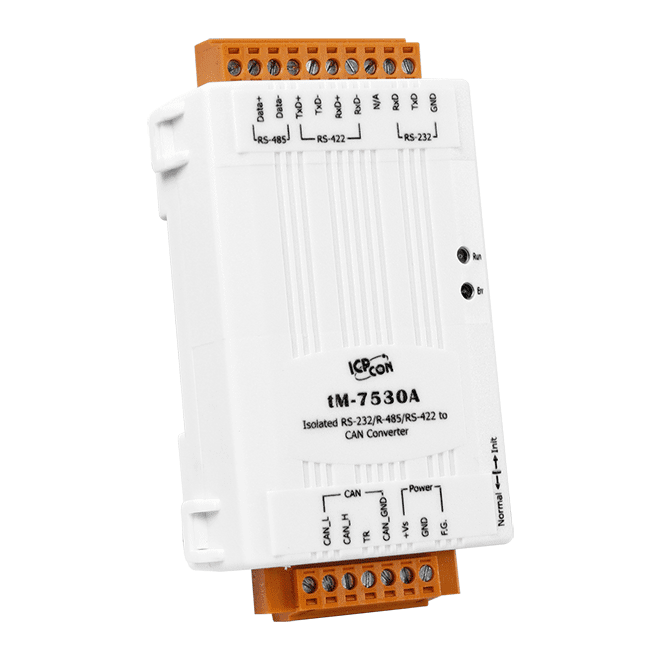

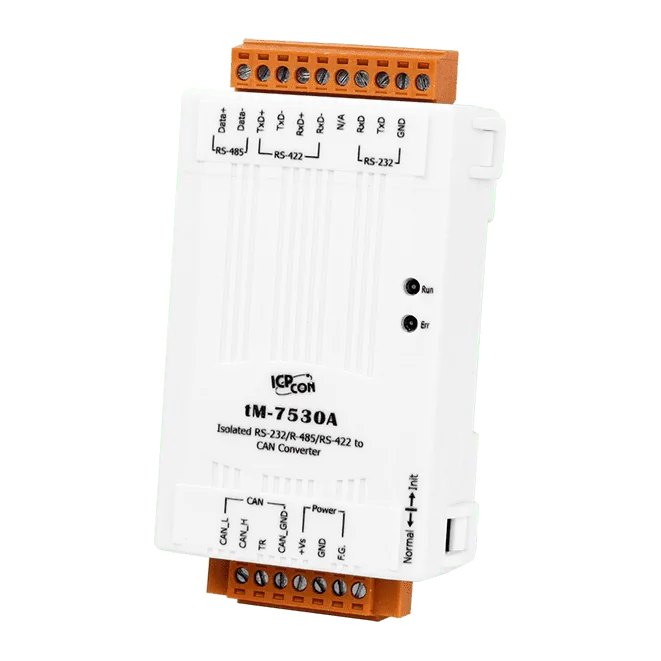

tM-7530A Intelligenter Mini-UART/CAN-Konverter, CAN 2.0A/2.0B
Kompakter UART/CAN-Konverter für die Hutschiene mit galvanisch getrennter Versorgung und CAN-Bus, unterstützt CAN 2.0A/2.0B mit 10 k ~ 1 M bps und UART mit bis zu 230400 bps.
- Kompatibel mit CAN 2.0A und CAN 2.0B, vollständig konform zu ISO 11898-2
- CAN-Baudraten von 10 k bis 1 M bps, einschließlich benutzerdefinierter Raten
- UART-Baudraten von 110 bis 230400 bps mit softwarekonfigurierbaren Parametern
- Listen-Only-Modus zur CAN-Bus-Überwachung und Fehlererkennung
- Paarverbindungsmodus zur Anbindung eines PCs an weitere UART-Geräte
- Wählbarer 120-Ω-Abschlusswiderstand auf der Platine
167,00 € pro Stück
| 1-9 Stück | 167,00 € | |
|---|---|---|
| 10-30 Stück | 159,00 € | −5 % |
| ab 31 Stück | 151,00 € | −10 % |
Produktinformationen "tM-7530A Intelligenter Mini-UART/CAN-Konverter, CAN 2.0A/2.0B"
Der tM-7530A CR verbindet serielle UART-Geräte mit CAN-Bus-Netzwerken in einem kompakten Hutschienengehäuse, das sich für Schaltschränke mit begrenztem Platzangebot eignet. Er ist nach ISO 11898-2 ausgelegt und verarbeitet sowohl CAN-2.0A- als auch CAN-2.0B-Frames, mit benutzerdefinierbaren CAN-Baudraten sowie voreingestellten Raten im Bereich von 10 k ~ 1 M bps.
Über die reine Protokollumsetzung hinaus bietet das Gerät einen Listen-Only-Modus zur Überwachung des CAN-Verkehrs und zur Fehlererkennung ohne eigenes Senden sowie einen Paarverbindungsmodus, mit dem ein PC und weitere UART-Geräte die Leitung gemeinsam nutzen können. CAN- und UART-Parameter werden softwareseitig eingestellt, ein wählbarer 120-Ω-Abschlusswiderstand ist integriert. Laut Herstellerangaben ist die Funktionalität vollständig kompatibel zu I-7530 und I-7530T.
Versorgungs- und CAN-Bus-Seite sind galvanisch getrennt, ein Watchdog sowie separate Status-LEDs für Versorgung, Datenfluss und Fehler erleichtern die Inbetriebnahme und Fehlersuche. Der Betriebsbereich von -25 ~ +75 °C eignet sich für typische Industrieschaltschränke.
Anwendungen
- Anbindung von UART- oder seriellen Geräten an ein CAN-Netzwerk
- Überwachung von CAN-Bus-Nachrichten und Fehlererkennung im Listen-Only-Modus
- Gemeinsame Nutzung einer seriellen Verbindung durch einen PC und weitere UART-Geräte im Paarverbindungsmodus
- Installationen mit begrenztem Platz in Schaltschränken
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Gehäuse: | Kunststoff |
| Montage: | DIN-Schiene |
| Produkttyp: | UART/CAN-Konverter |
| Protokoll: | CAN 2.0A, CAN 2.0B |
| Schnittstelle: | CAN, RS-232, RS-422, RS-485 |
| Stromeingang: | +10 ~ +30 VDC |
| Ports: | 1 UART (RS-232/RS-422/RS-485, wählbar), 1 CAN |
| Isolation: | 3000 VDC (DC-DC), 2500 Vrms (Optokoppler) |
Technische Daten
| LED-Anzeigen | |
|---|---|
| Status | 1 x Run-LED: Power und Datenfluss 1 x Err-LED: Fehler |
| COM-Anschlüsse | |
| Ports | 1 x RS-232 1 x RS-485 (mit interner Selbsttuner-ASIC) 1 x RS-422 (mit interner Selbsttuner-ASIC) (diese Schnittstellen können nicht gleichzeitig verwendet werden) |
| Baudrate | 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400 bps |
| Parität | Keine, Gerade, Ungerade |
| Datenbit | 5, 6, 7, 8 |
| Stoppbit | 1, 2 |
| CAN | |
| Ports | 1 |
| Spezifikation | ISO-11898-2, CAN 2.0A und CAN 2.0B |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Integrierter wählbarer 120-Ω-Abschlusswiderstand |
| Filter | Ja |
| Leistung | |
| Eingangsbereich | +10 VDC ~ +30 VDC |
| Leistungsaufnahme | 1 W |
| Mechanisch | |
| Gehäuse | Kunststoff |
| Abmessungen (mm) | 52 x 93 x 27 (W x L x H) |
| Installation | DIN-Schiene |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
![CA-0910-C DB9 Female to 3-wire CAN Port Cable [Pin2, Pin3 and Pin7], 1M](https://icpdas-tech.de/media/d8/ee/9d/1793280036/CA-0910-C-CA-0910-C_la01.webp?ts=1793280036 "CA-0910-C DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m")
DB9-Buchse auf 3-adriges CAN-Port-Kabel [Pin2, Pin3 und Pin7], 1 m.
CD-002 ist ein geteilter Ferritkern zur Unterdrückung elektromagnetischer und hochfrequenter Störungen an Rundkabeln. Sein klappbares Kunststoffgehäuse schließt sich um das Kabel und hält den Ferritkern sicher in Position, sodass er ohne erneutes Abisolieren und Konfektionieren des Kabels montiert werden kann.Der Kern ist auf niederfrequente Störungen ausgelegt, wie sie von Motorsteuergeräten, Umrichtern und Motoren erzeugt werden. Er kann an bereits installierten Geräten nachgerüstet oder bei Nacharbeiten an den Daten- und Versorgungsleitungen elektronischer Geräte ergänzt werden, was sich für Umgebungen eignet, in denen EMI oder RFI die Signalintegrität beeinträchtigt.Jede Packung enthält 10 Kerne in Weiß und ist für eine Betriebstemperatur von -40 °C bis 75 °C ausgelegt. Der maximale Kabeldurchmesser beträgt Ø13 mm.AnwendungenUnterdrückung niederfrequenter Störungen von MotorsteuergerätenReduzierung von Störungen durch Umrichter und MotorenReduzierung von EMI und RFI an Datenleitungen elektronischer GeräteReduzierung von EMI und RFI an Versorgungsleitungen elektronischer GeräteNachrüstung bestehender Installationen
CNT-CAN CR ist ein CAN-Bus-Steckverbinder, mit dem sich ein CAN-Bus-Knoten schnell an die Busleitung anschließen lässt. Die Quick-Connect-Technik macht das Abisolieren der Busleiter überflüssig, was die Installation vereinfacht.Der Steckverbinder besitzt ein Kunststoffgehäuse mit integriertem Abschlusswiderstand, der über einen eingebauten Schalter gewählt werden kann. Er bietet zwei Kabeleinführungen und eine 9-polige D-Sub-Buchse mit 90°-Kabelabgang und ist optional mit einer Programmierschnittstelle erhältlich.Er eignet sich für Ingenieure, die ein CAN-Gerät mit minimalem Verdrahtungsaufwand und einer klaren Auswahl der Busterminierung an eine bestehende CAN-Busleitung anbinden müssen.AnwendungenAnschluss eines CAN-Bus-Knotens an eine CAN-BusleitungErweiterung eines bestehenden CAN-Bus-Netzwerks um CAN-Geräte
5-poliger M12-Montagestecker mit A-Kodierung (Buchse).
Ähnliche Produkte

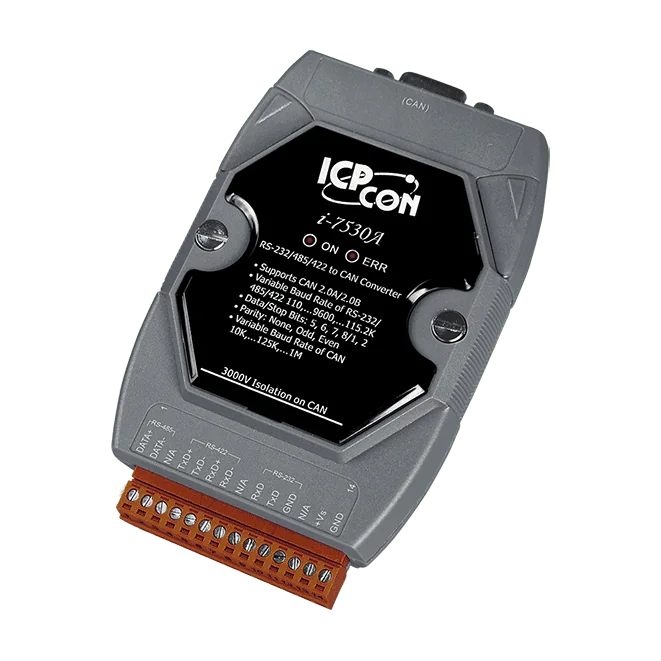

I-7530A-G verbindet serielle Geräte mit CAN-Bus-Netzwerken. Die einzelne COM-Schnittstelle lässt sich als RS-232, RS-485 oder RS-422 konfigurieren, und CAN-Nachrichten werden an die serielle Seite weitergeleitet. So können Bestandsgeräte ohne Änderungen an den Geräten selbst an CAN-basierter Steuerung und Überwachung teilnehmen.Der Konverter entspricht CAN 2.0A/2.0B und ISO 11898-2 und unterstützt CAN-Baudraten von 10 kbit/s bis 1 Mbit/s. CAN- und serielle Kommunikationsparameter sind softwareseitig konfigurierbar. Die galvanische Trennung (3 kV DC-DC und 2500 Vrms Optokoppler auf der CAN-Seite) schützt die seriellen Geräte vor Störungen aus dem CAN-Netzwerk.Ein Hardware-Watchdog unterstützt die Wiederherstellung nach Störungen in rauen oder elektrisch stark belasteten Umgebungen. Power-, Datenfluss- und Fehler-LEDs zeigen den Betriebszustand an, und das Hutschienengehäuse mit einem Betriebsbereich von -25 bis +75 °C eignet sich für industrielle Schaltschränke.AnwendungenAnbindung von RS-232-, RS-485- oder RS-422-Geräten an CAN-Bus-NetzwerkeSteuerungs- und Überwachungssysteme, die unterschiedliche serielle und CAN-Kommunikationsgeräte kombinierenGalvanisch getrennte Serial-zu-CAN-Integration in Industrieschaltschränken

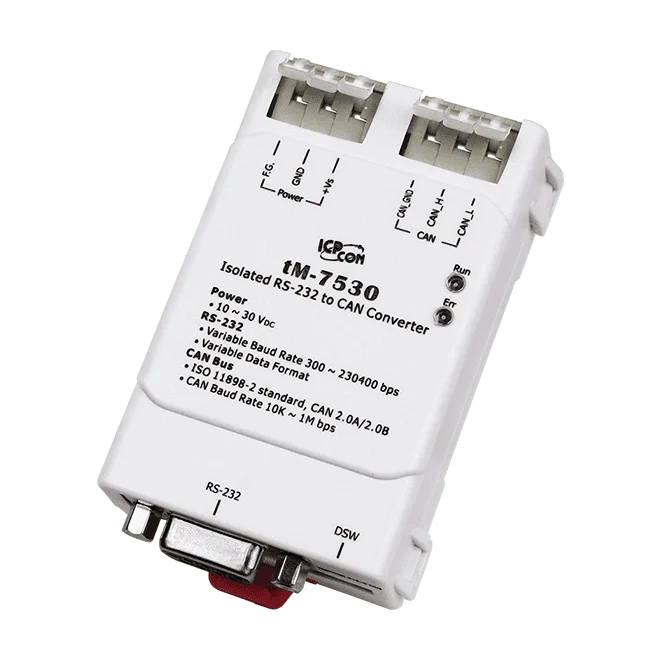

tM-7530 CR ist ein kleiner RS-232-zu-CAN-Konverter für Ingenieure, die serielle Geräte auf engem Raum mit einem CAN-Netzwerk verbinden müssen. Er unterstützt CAN 2.0A und CAN 2.0B gemäß ISO 11898-2, mit CAN-Baudraten von 10 kbps bis 1 Mbps einschließlich benutzerdefinierter Raten sowie RS-232-Baudraten von 110 bps bis 230400 bps.Das Modul ist sowohl auf der Versorgungsseite als auch auf der CAN-Busseite galvanisch getrennt, mit 3000 VDC Isolation für DC-DC und 2500 Vrms für die Optokopplung. Die Funktion ist vollständig kompatibel mit dem I-7530 und I-7530T. Zusätzlich bietet er einen Listen-Only-Modus zur Überwachung des CAN-Verkehrs und zur Fehlererkennung ohne eigenes Senden. Die Kommunikationsparameter werden softwareseitig eingestellt, LED-Anzeigen zeigen Versorgung, Datenfluss und Fehler auf beiden Seiten.Der Pair-Connection-Modus ermöglicht es, einen PC und weitere RS-232-Geräte gleichzeitig zu bedienen, mit benutzerdefinierter Behandlung des Zeichenendes. Softwarepuffer auf der CAN- und der RS-232-Seite, ein Watchdog sowie Zeitstempel für die Antworten auf der RS-232-Seite erhöhen die Robustheit für den Dauerbetrieb.AnwendungenAnbindung von RS-232-Geräten an CAN-Bus-NetzwerkeÜberwachung und Fehlererkennung in CAN-Bus-Systemen mit dem Listen-Only-ModusGleichzeitige Anbindung eines PCs und weiterer RS-232-Geräte über den Pair-Connection-ModusPlatzkritische Steuerungs- und Überwachungsanlagen in verschiedenen Branchen

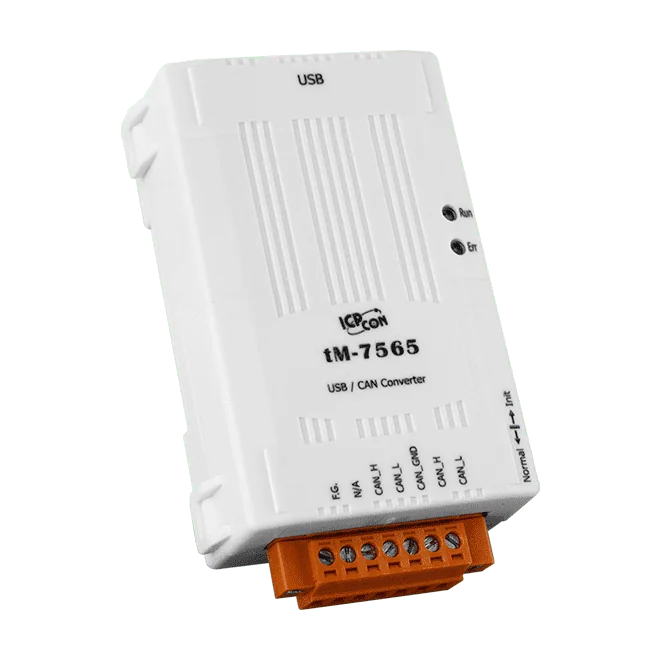

Der tM-7565 CR ist ein kompakter USB-zu-CAN-Konverter für Ingenieure, die in engen Platzverhältnissen einen Laptop oder PC mit einem CAN-Netzwerk verbinden müssen. Er entspricht CAN 2.0A und 2.0B sowie ISO 11898-2 und unterstützt CAN-Baudraten von 10 k bis 1 M bps, einschließlich benutzerdefinierter Raten. Seine Funktionen sind vollständig kompatibel mit dem I-7565.Die Stromversorgung erfolgt über die USB-Verbindung, wobei sowohl die Versorgungsseite als auch die CAN-Busseite galvanisch getrennt sind. Ein wählbarer 120-Ω-Abschlusswiderstand ist integriert, und die Kommunikationsparameter für die CAN- und USB-Seite werden per Software eingestellt. Softwarepuffer auf beiden Seiten sowie ein interner Watchdog sorgen für einen stabilen Betrieb.Im Listen-Only-Modus kann der Konverter den CAN-Busverkehr überwachen und Fehler erkennen, ohne selbst zu senden. Im Pair-Connection-Modus können zwei PCs über USB miteinander kommunizieren, mit einer benutzerdefinierten Zeichenende-Einstellung. Das Gerät wird auf einer DIN-Schiene montiert und mit einem Kabel CA-USB18 mit 1,8 m Länge geliefert.AnwendungenVerbindung eines Laptops oder PCs mit einem CAN-Netzwerk bei begrenztem PlatzÜberwachung von CAN-Busnachrichten und Fehlerzuständen im Listen-Only-ModusKommunikation zwischen zwei PCs über USB im Pair-Connection-Modus

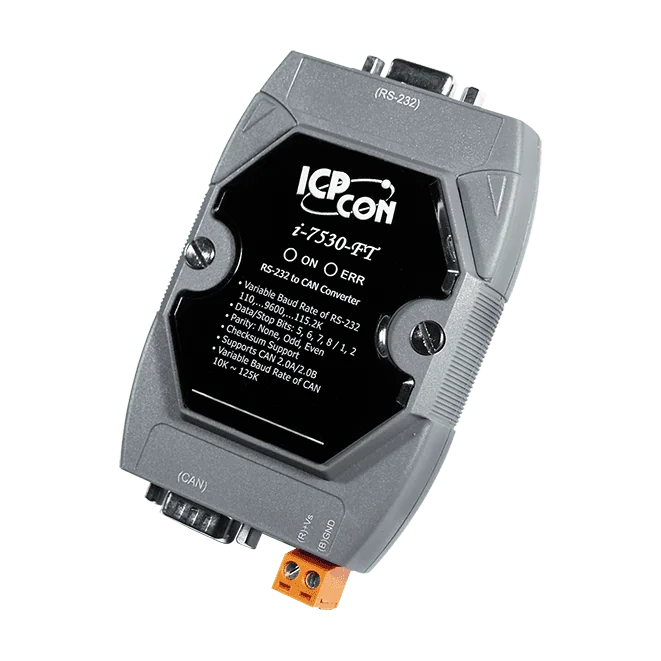

Der I-7530-FT-G CR verbindet RS-232- und CAN-Netzwerke und ermöglicht es einem PC, einem HMI oder einer seriellen Steuerung, Nachrichten mit CAN-Geräten auszutauschen, ohne eine dedizierte CAN-Schnittstellenkarte zu benötigen. Er unterstützt CAN 2.0A und CAN 2.0B und entspricht der Low-Speed-Fehlertoleranz nach ISO 11898-3. CAN- und RS-232-Parameter werden softwareseitig eingestellt.Der für industrielle Anlagen konzipierte Konverter verfügt über einen Hardware-Watchdog, der das Gerät bei Bedarf zurücksetzt, damit es auch in rauen oder elektrisch störungsbehafteten Umgebungen zuverlässig arbeitet. Power-, Datenfluss- und Fehler-LEDs für die CAN- und die RS-232-Seite erleichtern die Inbetriebnahme und die Fehlersuche. Der transparente Kommunikationsmodus wird unterstützt, und die Empfangspuffer für CAN und RS-232 fassen 1000 bzw. 900 Frames.Beachten Sie, dass Vollduplex-Kommunikation mit RS-232-Geräten nicht unterstützt wird. Das Gerät arbeitet mit +10 VDC bis +30 VDC, im Temperaturbereich von -25 bis +75 °C und wird in einem Kunststoffgehäuse auf einer DIN-Schiene montiert.AnwendungenAnbindung von PCs oder HMIs an CAN-Bus-GeräteIntegration von RS-232-Embedded-Controllern in CAN-NetzwerkeÜberwachung und Steuerung von CAN-Geräten von Hosts mit serieller Schnittstelle ausIndustrielle Steuerungs- und Überwachungssysteme
