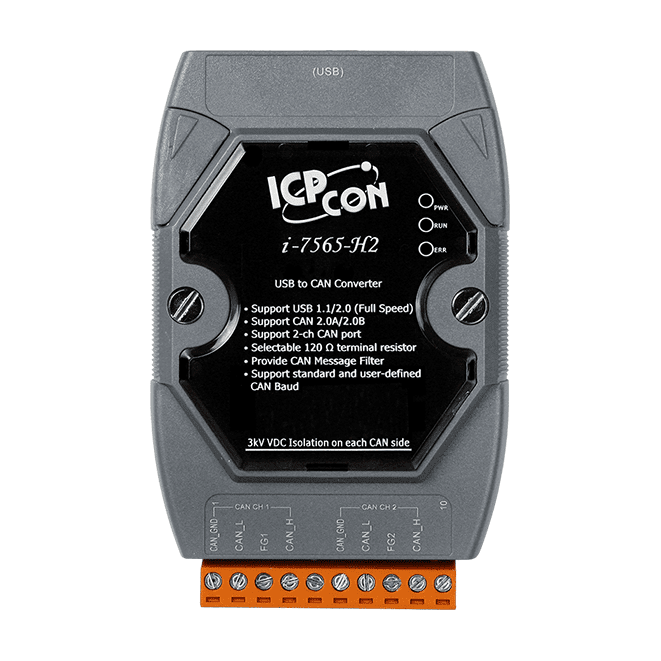

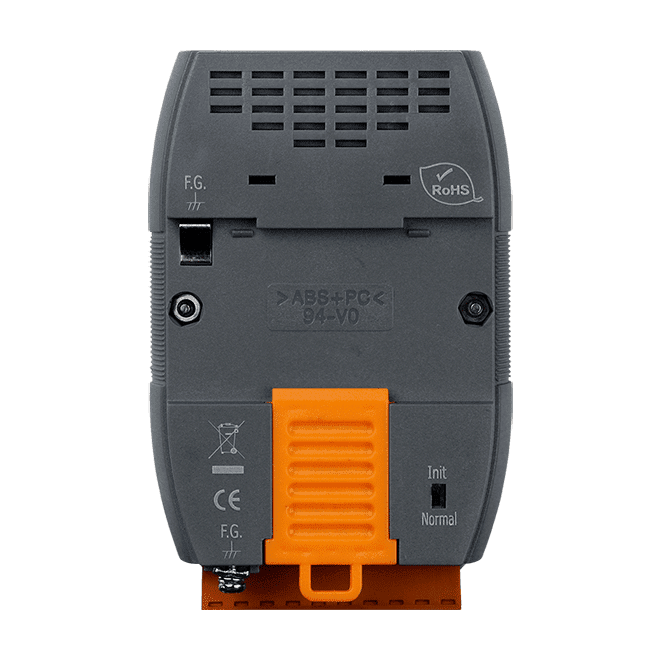

I-7565-H2-G USB-zu-2-Port-CAN-Bus-Konverter, 2500Vrms isoliert, 5 kbps bis 1 Mbps

Der I-7565-H1-G verbindet den USB-Anschluss eines PCs mit einem einzelnen CAN-Bus-Kanal und ermöglicht es Ingenieuren, CAN-Netzwerke von einem Host-Computer aus zu überwachen, zu protokollieren und zu steuern. Er entspricht ISO 11898-2 und verarbeitet sowohl CAN2.0A- als auch CAN2.0B-Frames mit einem maximalen Durchsatz von 3000 Frames pro Sekunde.Ingenieure wählen diese Variante typischerweise wegen ihrer flexiblen Timing- und Filterfunktionen. Die Baudraten lassen sich zwischen 5 kbps und 1 Mbps einstellen, einschließlich benutzerdefinierter Werte. Die Konfiguration des Akzeptanzfilters, ein Listen-Only-Modus und die Meldung von CAN-Fehlerframes unterstützen die Diagnose eines laufenden Netzwerks, während die Zeitstempelung der Nachrichten mit einer Genauigkeit von mindestens ±1 ms die Datenanalyse unterstützt.Die CAN-Seite ist mit 2500 Vrms galvanisch getrennt und schützt Host und USB-Hardware vor Fehlern am Bus. Die Stromversorgung erfolgt über USB, und das Kunststoffgehäuse für die Hutschienenmontage wird mit dem Kabel CA-USB18 (1,8 m) geliefert. Treiber für Windows und Linux sind verfügbar, und das Gerät wird beim Anschluss automatisch erkannt.AnwendungenCAN-Bus-ÜberwachungGebäudeautomationFernerfassung von DatenUmgebungssteuerung und -überwachungLaborausrüstung und ForschungFabrikautomation

Der I-7565-CPM-G CR ist ein USB-zu-CANopen-Master-Konverter für Ingenieure, die ein CANopen-Netzwerk von einem PC aus betreiben möchten. Er verfügt über eine eigene 80186-CPU mit 80 MHz, die die Konverter-Firmware unabhängig ausführt, sodass der Host lediglich Befehle über USB senden muss. Eine Reihe von APIs ermöglicht es Entwicklern, das Gerät aus eigenen Anwendungen heraus zu steuern, was den Aufwand für die direkte Behandlung des CANopen-Protokolls reduziert.Das Gerät besitzt einen CANopen-Anschluss auf Basis eines NXP-SJA1000T-CAN-Controllers mit Baudraten von 10 k bis 1 M und einem integrierten 120-Ω-Abschlusswiderstand. Die USB-Anbindung erleichtert den Wechsel zwischen Prüfständen und Maschinen und eignet sich damit für die schnelle Einrichtung und Inbetriebnahme von CANopen-Systemen. Der CANopen-Master unterstützt außerdem die CANopen Motion Library, die sich an CiA 402 orientiert und Positions-, Geschwindigkeits-, Drehmoment- und synchronisierte Regelung abdeckt.Der I-7565-CPM-G CR ist in seiner Bestellbeschreibung mit einer RoHS-Kennzeichnung versehen. Er verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE, und sein Betriebsbereich liegt bei -25 bis +75 °C.AnwendungenIndustriemaschinenLaborgeräte und ForschungGastronomiegeräteSchifffahrtMedizintechnikSpezialfahrzeuge

Der I-7565-DNM-G CR ist ein per USB angebundener DeviceNet-Master-Konverter. Er ermöglicht es einem Host-PC, im Netzwerk einen DeviceNet-Master zu betreiben, ohne eine eigene PAC oder Feldbuskarte zu benötigen. Damit ist er eine kostengünstige Möglichkeit, bestehende Anlagen um DeviceNet-Steuerung zu erweitern. Er unterstützt die Funktionen Group 2 Only Server und UCMM für die Kommunikation mit Slave-Geräten.Der Konverter verfügt über einen unabhängigen, CAN-basierten DeviceNet-Anschluss mit einem NXP-SJA1000T-Controller, der mit 16 MHz arbeitet. Die programmierbare Master-MAC-ID und die wählbare Baudrate von 125, 250 oder 500 kbps eignen sich für verschiedene Netzwerkstrukturen. Ein Jumper schaltet einen 120-Ω-Abschlusswiderstand zu, und der Anschluss ist galvanisch getrennt, mit einer Spannungsfestigkeit von 3000 VDC für DC-DC-Trennung und 2500 Vrms für die Optokoppler-Trennung.Treiber werden für Win XP, Win7, Win8 und Win10 in 32-Bit- und 64-Bit-Ausführung sowie für Linux mitgeliefert. Das SDK unterstützt die Umgebungen x64 DLL, .NET DLL, VB6, VC6 und BCB6. Das Gerät wird auf einer DIN-Hutschiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenKommunikation mit PowerFlex400-AntriebenSMC-VentilanwendungenIFC-125-VentilanwendungenMKS-FRCA-VentilanwendungenSICK-Abstandssensor-AnwendungenDiagnosesysteme für Radtraktoren

I-7565-G CR ist ein USB-zu-CAN-Konverter, mit dem ein PC direkt mit einem CAN-Bus-Netzwerk kommunizieren kann. Der PC kann als CAN-Host, Monitor oder HMI fungieren und über den Konverter auf CAN-Geräte zugreifen und diese steuern. Eine separate Stromversorgung ist nicht erforderlich, da das Gerät seine Energie über den USB-Bus bezieht.Der CAN-Anschluss ist mit 3000 Vrms galvanisch getrennt und schützt so den PC sowie lokale Geräte vor Störungen oder Fehlern aus dem CAN-Netzwerk. Das Gerät unterstützt CAN 2.0A und CAN 2.0B mit bis zu 1 Mbit/s. Die CAN-Baudrate wird pro Kanal über einen Drehschalter eingestellt, und der 120-Ohm-Abschlusswiderstand ist per Jumper wählbar. Treiber sind für Windows XP, 7, 10 und 11 sowie Linux verfügbar. Der PC erkennt das Gerät als Hot-Plug-Gerät.Das Kunststoffgehäuse wird auf einer DIN-Hutschiene montiert. Ein integrierter Watchdog überwacht den Betrieb des Konverters, und Anzeigen signalisieren Versorgung, CAN- und USB-Datenverkehr sowie Fehler. Im Lieferumfang ist ein CA-USB18-Kabel mit 1,8 m Länge enthalten.AnwendungenPC-basierter CAN-Host, Überwachung oder HMI-Zugriff auf CAN-GeräteKommunikation mit CAN-Geräten von einem PC über USBSteuerungs- und Überwachungsanwendungen in verschiedenen Branchen
