I-8124W-G DeviceNet-Master-Modul, 1-Port Parallelbus für WinPAC/ViewPAC

Das I-8120W-G ergänzt WinPAC-8000, ViewPAC und XPAC-8000 Steuerungen über einen Parallelbus um eine CAN-2.0A/2.0B-Schnittstelle. Der integrierte 80186-Prozessor führt benutzerdefinierte Firmware aus, sodass Ingenieure den CAN-Verkehr lokal abwickeln können, während die übergeordnete Steuerung die höhere Logik übernimmt. Die Variante -G ist die RoHS-konforme Ausführung mit der Bestellnummer I-8120W-G CR.Für verteilte Echtzeitsteuerungen ausgelegt, unterstützt das Modul standardmäßig Baudraten von 10 kbps bis 1 Mbps und ermöglicht benutzerdefinierte Baudraten. Ein schaltbarer 120-Ω-Abschlusswiderstand vereinfacht die Busterminierung, und CAN-Nachrichten werden mit einer Genauigkeit von ±1 ms zeitgestempelt. Die Isolation beträgt 3000 VDC für den DC/DC-Wandler und 2500 Vrms für den Optokoppler.Da das Modul programmierbar ist, kann es auch als Device-Server mit mehreren CAN-Ports arbeiten und CAN mit RS-232-, RS-485- oder Ethernet-Schnittstellen verbinden. So können Integratoren Anwendungen realisieren, die unterschiedliche Kommunikationsprotokolle übergreifen. Firmware und Demos werden mit C/C++-Bibliotheken sowie VC6- und VS-2005-Demos und -Bibliotheken geliefert.AnwendungenRobuste CAN-Kommunikation in SolarschiffenProgrammierbarer Multi-Port-CAN-Device-ServerVerbindung von CAN mit RS-232-, RS-485- und Ethernet-NetzwerkenVerteilte Echtzeitsteuerung über CAN-Bus

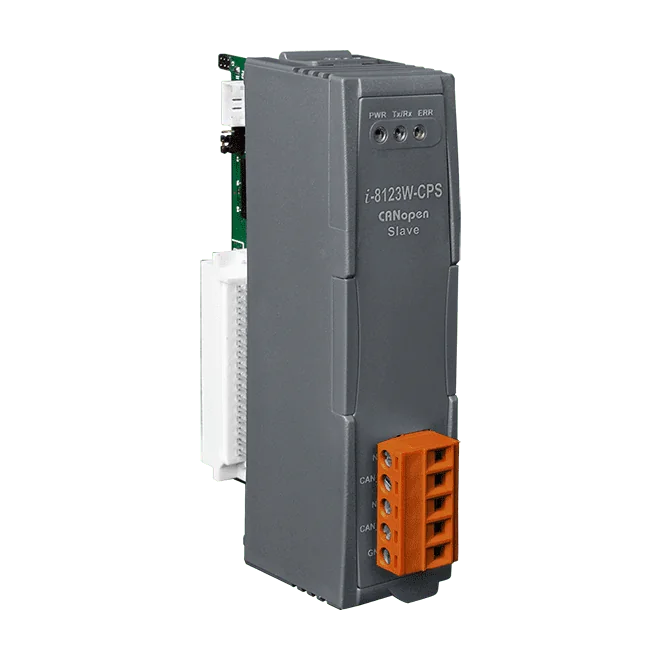

Das I-8123W-CPS-G ergänzt unterstützte ICP-DAS-PACs um einen einzelnen CANopen-Slave-Port, sodass ein Ingenieur eine WinPAC-, ViewPAC- oder XPAC-Steuerung als Slave-Gerät in ein CANopen-Netzwerk einbinden kann. Es ist eine praxisgerechte Lösung, wenn eine PAC CANopen-Anbindung benötigt, ohne ein separates Gateway einzusetzen, und eignet sich für verteilte Echtzeitsteuerung in industriellen, gebäudetechnischen und fahrzeugtechnischen Anwendungen.Das Modul folgt der Spezifikation CiA DS-301 v4.02 und unterstützt Node-IDs von 1 bis 127 mit einer programmierbaren Slave-Node-ID. Node Guarding, Heartbeat Consumer, EMCY sowie das PDO/SYNC-Verhalten lassen sich über Ereignisauslöser und mehrere PDO-Übertragungsmodi konfigurieren; dynamisches PDO-Mapping und die Ausgabe einzelner PDO-Bytes helfen dabei, Prozessdaten effizient zu aktualisieren.Bestellcode I-8123W-CPS-G CR. Die CAN-Schnittstelle verwendet einen NXP-SJA1000T-Controller mit integriertem 120-Ω-Abschlusswiderstand, einen Baudratenbereich von 10 k bis 1 M und 2500 Vrms Optokopplerisolation auf der CAN-Seite. Vom Hersteller bereitgestellte eVC++-, VB.Net- und C#-Demos unterstützen die Anwendungsentwicklung.AnwendungenIndustrieautomationGebäudeautomationFahrzeugtechnikMaritimEingebettete Steuerungsnetzwerke

Das I-8123W-G CR ergänzt kompatible ICP DAS WinPAC-, ViewPAC- und XPAC-Steuerungen über den Parallelbus um einen CANopen-Master-Port. Es richtet sich an Ingenieure, die auf einer vorhandenen SPS einen CANopen-Master benötigen, ohne ein separates Gateway einzusetzen, und kommuniziert mit Slave-Geräten gemäß der Spezifikation CiA 301 v4.02.Das Modul nutzt einen CAN-Controller NXP SJA1000T mit einem Transceiver der Klasse 82C250/251 und stellt einen einzelnen CAN-Port auf einem 5-poligen Schraubklemmenstecker mit integriertem 120-Ω-Abschlusswiderstand bereit. Scan-, Listen- und Ereignisüberwachungsfunktionen unterstützen die Inbetriebnahme und die Überwachung eines laufenden Netzwerks, während dynamisches PDO-Mapping und mehrere SYNC-Modi den Prozessdatenaustausch an die Anwendung anpassen lassen.Die galvanische Trennung ist mit 3000 VDC für DC-DC und 2500 Vrms für den Optokoppler spezifiziert. Das Modul unterstützt außerdem die CANopen Motion Library, die sich an CiA 402 orientiert und Positions-, Geschwindigkeits-, Drehmoment- und synchronisierte Regelung abdeckt. Treiber stehen für WinPAC, ViewPAC, XPAC und XPAC-CE6 bereit, mit SDK-Unterstützung für eVC++4.0, VC++, VB.net und C#.net.AnwendungenIndustriemaschinenLaborgeräte und ForschungGastronomiegeräteMaritime AnwendungenMedizintechnikSpezialfahrzeuge

Das I-87120-G ergänzt Host-Einheiten der ICP DAS Familien I-8000 und iP-8000, ViewPAC-2000, WinPAC-8000, LinPAC-8000 und XPAC-8000-CE6 um einen einzelnen CAN-Port. Nach der Montage kann der Host in einem CAN-Netzwerk als CAN-Konverter, als CAN-Slave-Gerät oder als CAN-Master-Gerät arbeiten.Das Modul verwendet einen NXP SJA1000T-Controller und unterstützt CAN 2.0A und CAN 2.0B gemäß ISO-11898-2 mit anwenderdefinierbaren Baudraten von 10 kbit/s bis 1 Mbit/s. Es stehen Empfangs- und Befehlspuffer mit jeweils 4096 Datensätzen zur Verfügung. Zur Entwicklung von CAN-Sende- und Empfangsanwendungen werden C/C++-Funktionsbibliotheken, Demos und ein Hilfsprogramm mitgeliefert.Das I-87120-G ist die Bestellbezeichnung für diese Ein-Port-Version. Sie bietet eine Fotokoppler-Isolation mit 2500 Vrms, einen per Jumper zuschaltbaren 120-Ω-Abschlusswiderstand und einen Betriebstemperaturbereich von -25 ~ +75 °C.AnwendungenAnwendungen mit DeviceNet-, CANopen-, CAN-J1939- und SDS-ProtokollCAN-Bus-KommunikationIndustrielle AutomatisierungIndustrielle MaschinenGebäudeautomationLebensmittel- und GetränkeindustrieHalbleiterfertigungSteuerungssysteme
