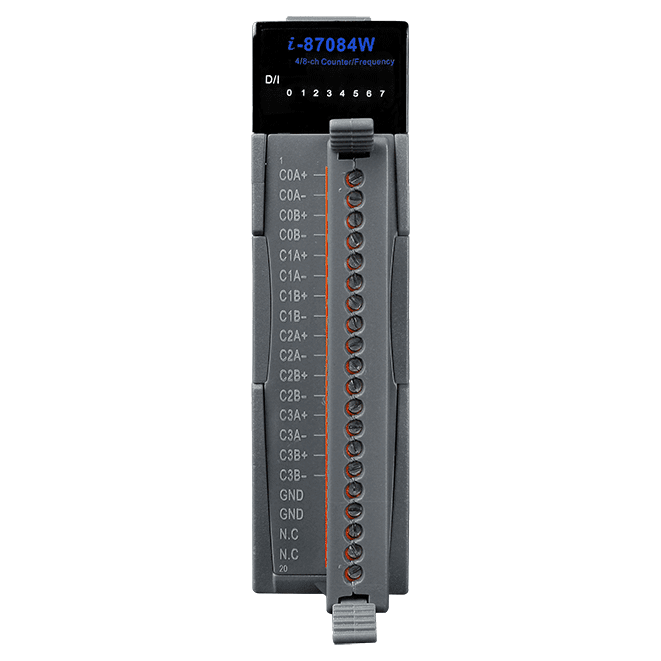

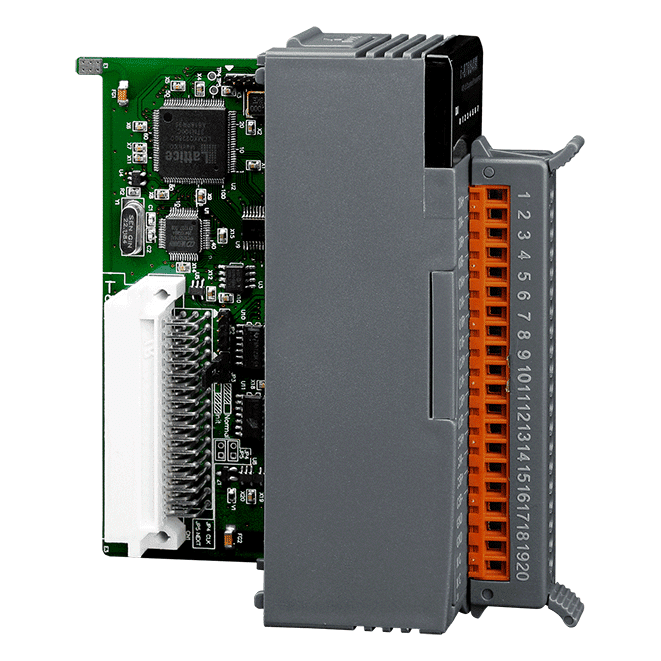

I-87084W-G 4/8-Kanal-Zähler-/Frequenz-/Encoder-Eingangsmodul, bis 1 MHz

Das I-87082W-G CR ist ein Zähler- und Frequenzeingangsmodul mit zwei Kanälen für Ingenieure, die schnelle Impulszählung oder Frequenzmessung innerhalb eines I-8K/I-87K-PAC-I/O-Systems benötigen. Jeder Kanal kann für den Zähler- oder Frequenzbetrieb konfiguriert werden, mit 32-Bit-Zählwerten und Eingängen bis 100 kHz.Jeder Eingang kann je nach Signalquelle als galvanisch getrennt oder nicht getrennt gewählt werden. Getrennte Eingänge bieten eine Isolation von 3750 Vrms und akzeptieren Ein-Pegel von +3,5 VDC bis +30 VDC. Nicht getrennte Eingänge verwenden eine programmierbare Schwelle zwischen 0 und +5 VDC. Ein programmierbarer digitaler Filter und ein Tiefpassfilter unterdrücken Störungen durch Impulse, deren Breite kürzer ist als die minimale High- bzw. Low-Zeit.Zwei Open-Collector-Ausgänge vom Typ Sink stellen programmierbare Alarmsignale bereit, und das Modul verfügt über eine RS-485-Schnittstelle mit DCON-Protokoll. Ein doppelter Watchdog mit 1,6-Sekunden-Modul-Watchdog und programmierbarem Kommunikations-Watchdog bietet zusätzliche Überwachung für unbeaufsichtigte Installationen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte

I-87088W-G CR ist ein Modul mit 8 PWM-Ausgängen und 8 Zählereingängen für die Hochprofil-Serie I-8K/I-87K. Seine PWM-Ausgänge erzeugen Signale mit variablem Tastverhältnis und variabler Frequenz, mit denen sich analog arbeitende Regelkreise ansteuern lassen, beispielsweise Motorposition oder -drehzahl, Lampenhelligkeit und Lüfterdrehzahl, ohne eine separate Analogausgangskarte.Jeder PWM-Kanal kann im Burst- oder Dauerbetrieb laufen und per Hardware- oder Software-Trigger gestartet werden. Die Ausgänge lassen sich einzeln oder synchron ansteuern. Alle digitalen Eingangskanäle können als Hochgeschwindigkeitszähler mit bis zu 1 MHz und 32-Bit-Zählerstand arbeiten.Das Modul kommuniziert über eine RS-485-Schnittstelle mit dem DCON-Protokoll bei 1200 ~ 115200 bps. Ein Modul-Watchdog und ein programmierbarer Kommunikations-Watchdog sind integriert, die Isolation innerhalb des Moduls beträgt 3750 VDC. Die Variante -G ist RoHS-konform. Für eine PWM-Lastspannung von bis zu +50 V ist die separate Variante I-87088W-G/S zu wählen; dieser Typ ist für eine Lastspannung von +3,5 ~ +5 VDC spezifiziert.AnwendungenMotorsteuerungPositions- und DrehzahlregelungDimmen der LampenhelligkeitLüfterdrehzahlregelung

Das I-87088W-G/S bietet acht PWM-Ausgangskanäle und acht Hochgeschwindigkeits-Zählereingänge in einem einzigen I-8K/I-87K-PAC-I/O-Modul. PWM dient dazu, analog wirkende Lasten anzusteuern, indem ein digitaler Ausgang mit variablem Tastverhältnis und variabler Frequenz geschaltet wird. Das eignet sich für Positions- oder Drehzahlregelung von Motoren, Lampendimmung und Lüfterdrehzahlregelung.Je nach Anwendung kann für die PWM-Ausgänge der Burst- oder der kontinuierliche Modus gewählt werden. Jeder Kanal kann einzeln oder im synchronisierten Betrieb arbeiten. Die Ausgabe lässt sich per Software- oder Hardware-Trigger starten. Jeder digitale Eingangskanal kann außerdem als Zähler mit bis zu 1 MHz und 32-Bit-Zählerstand arbeiten.Die Variante /S erlaubt es, die Lastspannung für die PWM-Ausgänge und die Zählerkanäle von +3,5 auf +50 V zu erhöhen. Die Preisliste zu diesem Bestellcode enthält eine externe Platine DN-8P8C/S.AnwendungenSteuerung von Motorposition oder MotordrehzahlDimmen der LampenhelligkeitSteuerung der Lüfterdrehzahl

Das I-87089W-G ist ein Vibrating-Wire-Eingangsmodul für Ingenieure, die resonanzfrequenzbasierte Sensoren auslesen und die Ergebnisse über eine serielle Verbindung an ein Steuerungssystem übergeben müssen. Es misst die Frequenzen der Sensordrähte im Bereich von 450 ~ 6000 Hz und liefert über die Temperaturleitungen für jeden Sensor einen Temperaturwert.Das Modul unterstützt 8 ~ 32 Vibrating-Wire-Eingänge. Zusätzliche DN-1618UB-Einheiten können angeschlossen werden, um ein einzelnes I-87089W/S auf 32 Kanäle zu erweitern. Die Anregung erfolgt über eine verbesserte Rechteckwelle, und das Modul isoliert die Kanäle intern mit 1 kV und 3000 VDC voneinander.Die Kommunikation erfolgt über einen RS-485-Port mit dem DCON-Protokoll bei 1200 ~ 115200 bps, Datenformat N, 8, 1. Ein Modul-Watchdog und ein programmierbarer Kommunikations-Watchdog sind integriert. Das Gerät ist für einen Betriebsbereich von -25 ~ +75 °C spezifiziert.AnwendungenAuslesen von Vibrating-Wire-Sensoren, bei denen die Drahtspannung aus der Resonanzfrequenz abgeleitet wird
