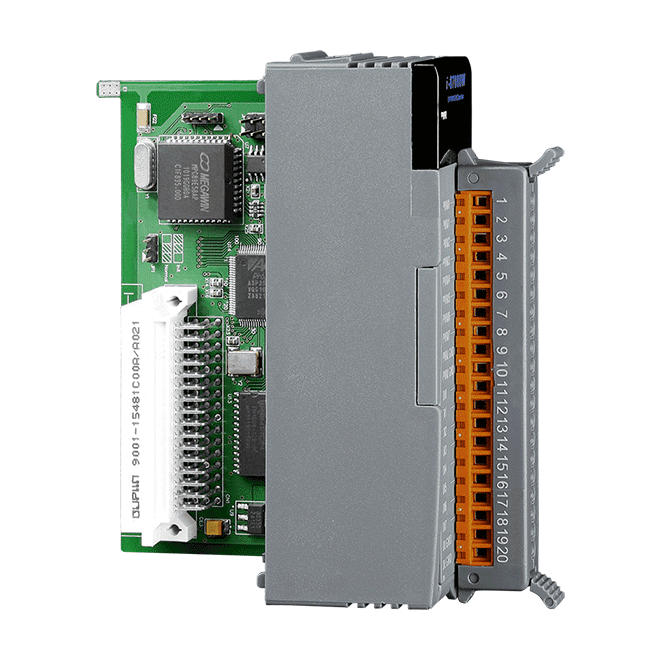

I-87088W-G 8-Kanal-PWM-Ausgang und 8-Kanal-Hochgeschwindigkeitszähler-Eingangsmodul

Das I-87088W-G/S bietet acht PWM-Ausgangskanäle und acht Hochgeschwindigkeits-Zählereingänge in einem einzigen I-8K/I-87K-PAC-I/O-Modul. PWM dient dazu, analog wirkende Lasten anzusteuern, indem ein digitaler Ausgang mit variablem Tastverhältnis und variabler Frequenz geschaltet wird. Das eignet sich für Positions- oder Drehzahlregelung von Motoren, Lampendimmung und Lüfterdrehzahlregelung.Je nach Anwendung kann für die PWM-Ausgänge der Burst- oder der kontinuierliche Modus gewählt werden. Jeder Kanal kann einzeln oder im synchronisierten Betrieb arbeiten. Die Ausgabe lässt sich per Software- oder Hardware-Trigger starten. Jeder digitale Eingangskanal kann außerdem als Zähler mit bis zu 1 MHz und 32-Bit-Zählerstand arbeiten.Die Variante /S erlaubt es, die Lastspannung für die PWM-Ausgänge und die Zählerkanäle von +3,5 auf +50 V zu erhöhen. Die Preisliste zu diesem Bestellcode enthält eine externe Platine DN-8P8C/S.AnwendungenSteuerung von Motorposition oder MotordrehzahlDimmen der LampenhelligkeitSteuerung der Lüfterdrehzahl

Das I-87082W-G CR ist ein Zähler- und Frequenzeingangsmodul mit zwei Kanälen für Ingenieure, die schnelle Impulszählung oder Frequenzmessung innerhalb eines I-8K/I-87K-PAC-I/O-Systems benötigen. Jeder Kanal kann für den Zähler- oder Frequenzbetrieb konfiguriert werden, mit 32-Bit-Zählwerten und Eingängen bis 100 kHz.Jeder Eingang kann je nach Signalquelle als galvanisch getrennt oder nicht getrennt gewählt werden. Getrennte Eingänge bieten eine Isolation von 3750 Vrms und akzeptieren Ein-Pegel von +3,5 VDC bis +30 VDC. Nicht getrennte Eingänge verwenden eine programmierbare Schwelle zwischen 0 und +5 VDC. Ein programmierbarer digitaler Filter und ein Tiefpassfilter unterdrücken Störungen durch Impulse, deren Breite kürzer ist als die minimale High- bzw. Low-Zeit.Zwei Open-Collector-Ausgänge vom Typ Sink stellen programmierbare Alarmsignale bereit, und das Modul verfügt über eine RS-485-Schnittstelle mit DCON-Protokoll. Ein doppelter Watchdog mit 1,6-Sekunden-Modul-Watchdog und programmierbarem Kommunikations-Watchdog bietet zusätzliche Überwachung für unbeaufsichtigte Installationen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte

Das I-87084W-G CR ist ein 32-Bit-Hochgeschwindigkeits-Eingangsmodul für Ingenieure, die auf einem PAC-I/O-Backplane Impulse zählen, Frequenzen messen oder Encoder-Positionen auslesen müssen. Jeder der acht Kanäle lässt sich einzeln konfigurieren, sodass einige als Aufwärtszähler laufen, während andere Frequenzen messen, als Auf-/Abwärtszähler arbeiten oder Encoder-Signale auswerten.Das Modul verfügt über einen programmierbaren digitalen Filter, der Störimpulse unterdrückt, die schmaler als die minimale High- bzw. Low-Zeit sind. Dieser Filter funktioniert sowohl bei isolierten als auch bei nicht isolierten Eingängen. Im Zählbetrieb sichert eine virtuelle Batteriepufferung die Zählerstände. Die Isolation wird per Jumper gewählt, und das Modul ist für 2000 VDC Isolation innerhalb des Moduls ausgelegt.Die Kommunikation erfolgt über einen RS-485-Anschluss mit dem DCON-Protokoll bei 1200 bis 115200 bps. Das Modul ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt und ist nach CE, UKCA, FCC, RoHS und WEEE zertifiziert.AnwendungenZählermessungFrequenzmessungEncoder-Bewegungssteuerung

Das I-87089W-G ist ein Vibrating-Wire-Eingangsmodul für Ingenieure, die resonanzfrequenzbasierte Sensoren auslesen und die Ergebnisse über eine serielle Verbindung an ein Steuerungssystem übergeben müssen. Es misst die Frequenzen der Sensordrähte im Bereich von 450 ~ 6000 Hz und liefert über die Temperaturleitungen für jeden Sensor einen Temperaturwert.Das Modul unterstützt 8 ~ 32 Vibrating-Wire-Eingänge. Zusätzliche DN-1618UB-Einheiten können angeschlossen werden, um ein einzelnes I-87089W/S auf 32 Kanäle zu erweitern. Die Anregung erfolgt über eine verbesserte Rechteckwelle, und das Modul isoliert die Kanäle intern mit 1 kV und 3000 VDC voneinander.Die Kommunikation erfolgt über einen RS-485-Port mit dem DCON-Protokoll bei 1200 ~ 115200 bps, Datenformat N, 8, 1. Ein Modul-Watchdog und ein programmierbarer Kommunikations-Watchdog sind integriert. Das Gerät ist für einen Betriebsbereich von -25 ~ +75 °C spezifiziert.AnwendungenAuslesen von Vibrating-Wire-Sensoren, bei denen die Drahtspannung aus der Resonanzfrequenz abgeleitet wird
