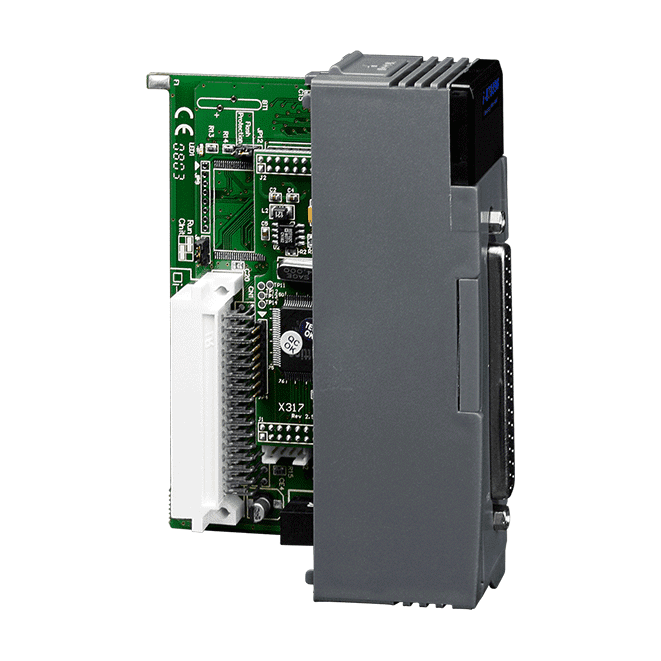

I-87089W-G Vibrating-Wire-Eingangsmodul, RS-485-DCON-Schnittstelle

8-Kanal-Eingangsmodul für Schwingsaiten-Sensoren (graues Gehäuse).

Das I-87082W-G CR ist ein Zähler- und Frequenzeingangsmodul mit zwei Kanälen für Ingenieure, die schnelle Impulszählung oder Frequenzmessung innerhalb eines I-8K/I-87K-PAC-I/O-Systems benötigen. Jeder Kanal kann für den Zähler- oder Frequenzbetrieb konfiguriert werden, mit 32-Bit-Zählwerten und Eingängen bis 100 kHz.Jeder Eingang kann je nach Signalquelle als galvanisch getrennt oder nicht getrennt gewählt werden. Getrennte Eingänge bieten eine Isolation von 3750 Vrms und akzeptieren Ein-Pegel von +3,5 VDC bis +30 VDC. Nicht getrennte Eingänge verwenden eine programmierbare Schwelle zwischen 0 und +5 VDC. Ein programmierbarer digitaler Filter und ein Tiefpassfilter unterdrücken Störungen durch Impulse, deren Breite kürzer ist als die minimale High- bzw. Low-Zeit.Zwei Open-Collector-Ausgänge vom Typ Sink stellen programmierbare Alarmsignale bereit, und das Modul verfügt über eine RS-485-Schnittstelle mit DCON-Protokoll. Ein doppelter Watchdog mit 1,6-Sekunden-Modul-Watchdog und programmierbarem Kommunikations-Watchdog bietet zusätzliche Überwachung für unbeaufsichtigte Installationen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte

Das I-87084W-G CR ist ein 32-Bit-Hochgeschwindigkeits-Eingangsmodul für Ingenieure, die auf einem PAC-I/O-Backplane Impulse zählen, Frequenzen messen oder Encoder-Positionen auslesen müssen. Jeder der acht Kanäle lässt sich einzeln konfigurieren, sodass einige als Aufwärtszähler laufen, während andere Frequenzen messen, als Auf-/Abwärtszähler arbeiten oder Encoder-Signale auswerten.Das Modul verfügt über einen programmierbaren digitalen Filter, der Störimpulse unterdrückt, die schmaler als die minimale High- bzw. Low-Zeit sind. Dieser Filter funktioniert sowohl bei isolierten als auch bei nicht isolierten Eingängen. Im Zählbetrieb sichert eine virtuelle Batteriepufferung die Zählerstände. Die Isolation wird per Jumper gewählt, und das Modul ist für 2000 VDC Isolation innerhalb des Moduls ausgelegt.Die Kommunikation erfolgt über einen RS-485-Anschluss mit dem DCON-Protokoll bei 1200 bis 115200 bps. Das Modul ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt und ist nach CE, UKCA, FCC, RoHS und WEEE zertifiziert.AnwendungenZählermessungFrequenzmessungEncoder-Bewegungssteuerung

I-87088W-G CR ist ein Modul mit 8 PWM-Ausgängen und 8 Zählereingängen für die Hochprofil-Serie I-8K/I-87K. Seine PWM-Ausgänge erzeugen Signale mit variablem Tastverhältnis und variabler Frequenz, mit denen sich analog arbeitende Regelkreise ansteuern lassen, beispielsweise Motorposition oder -drehzahl, Lampenhelligkeit und Lüfterdrehzahl, ohne eine separate Analogausgangskarte.Jeder PWM-Kanal kann im Burst- oder Dauerbetrieb laufen und per Hardware- oder Software-Trigger gestartet werden. Die Ausgänge lassen sich einzeln oder synchron ansteuern. Alle digitalen Eingangskanäle können als Hochgeschwindigkeitszähler mit bis zu 1 MHz und 32-Bit-Zählerstand arbeiten.Das Modul kommuniziert über eine RS-485-Schnittstelle mit dem DCON-Protokoll bei 1200 ~ 115200 bps. Ein Modul-Watchdog und ein programmierbarer Kommunikations-Watchdog sind integriert, die Isolation innerhalb des Moduls beträgt 3750 VDC. Die Variante -G ist RoHS-konform. Für eine PWM-Lastspannung von bis zu +50 V ist die separate Variante I-87088W-G/S zu wählen; dieser Typ ist für eine Lastspannung von +3,5 ~ +5 VDC spezifiziert.AnwendungenMotorsteuerungPositions- und DrehzahlregelungDimmen der LampenhelligkeitLüfterdrehzahlregelung
