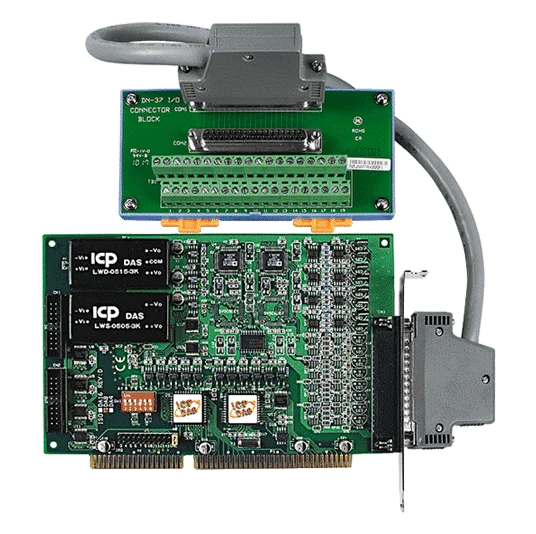

ISO-DA8/S ISA isolierte 8-Kanal-14-Bit-Analogausgangskarte
ISA-Bus-Analogausgangskarte mit 8 doppelt gepufferten 14-Bit-Kanälen, 2500 VDC Optoisolation und softwareseitig wählbaren Spannungs- oder Stromausgängen für PC/AT-Systeme.
- 8 Kanäle mit 14-Bit-Analogausgang und Doppelpufferung auf einer ISA-Bus-Karte
- Integrierter DC/DC-Wandler mit 3000 VDC Isolation und 2500 VDC Optoisolation als Schutz
- Unipolarer oder bipolarer Ausgang sowie Bereiche 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V softwareseitig wählbar
- Spannungsausgänge und 4 ~ 20 mA Stromsenke gegen Masse von jedem Wandler
- Jumper- und trimmerfreies Design mit softwareseitiger Kalibrierung und Datenspeicherung im EEPROM
- Analogausgangswert nach dem Einschalten vorab definierbar und im On-Board-EEPROM hinterlegbar
760,00 € pro Stück
| 1-9 Stück | 760,00 € | |
|---|---|---|
| 10-30 Stück | 722,00 € | −5 % |
| ab 31 Stück | 684,00 € | −10 % |
Produktinformationen "ISO-DA8/S ISA isolierte 8-Kanal-14-Bit-Analogausgangskarte"
Die ISO-DA8/S CR ist eine isolierte Analogausgangskarte für PC/AT-kompatible Rechner mit acht 14-Bit-Kanälen, die Spannungs- oder Stromlasten ansteuern können. Jeder Kanal besitzt einen eigenen Wandler mit integrierter DC/DC-Isolation. Dadurch eignet sich die Karte für Ingenieure, die Steuerausgänge galvanisch vom Host-PC trennen müssen.
Ausgangstyp und Bereich werden per Software eingestellt, sodass unipolarer oder bipolarer Betrieb sowie die Bereiche 0 ~ 5 V, ±5 V, 0 ~ 10 V oder ±10 V ohne Hardwareanpassung geändert werden können. Die Karte ist jumper- und trimmerfrei aufgebaut, die Kalibrierung erfolgt softwareseitig, und die Daten werden im EEPROM gespeichert. Der Ausgangswert nach dem Einschalten kann ebenfalls definiert und auf der Karte hinterlegt werden, was hilfreich ist, wenn die Ausgänge aus einem bekannten Zustand starten müssen.
Außerdem bietet die Karte 16 digitale Eingänge, 16 digitale Ausgänge und drei 16-Bit-Timer/Zähler-Kanäle, alle mit 5 V/TTL-Pegel. Diese Bestellnummer wird mit einem Klemmenbrett DN-37 und einem D-Sub-Kabel CA-3710 geliefert, statt mit dem für die ISO-DA8 CR angegebenen D-Sub-Stecker CA-4002.
Anwendungen
- Programmierbare Spannungsquelle
- Programmierbare Stromsenke
- Betrieb in rauen Umgebungen
- Prozessregelung
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Digitalausgänge: | 16 |
| Digitaleingänge: | 16 |
| Produkttyp: | Analogausgangsplatine |
| Schnittstelle: | ISA-Bus |
| Stromeingang: | +5 V |
| Isolation: | 2500 VDC Fotoentkopplung |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogausgang | |
| Kanäle | 8 |
| Bereich | Spannung: ±10 V Strom: 0 ~ 20 mA |
| Auflösung | 14-Bit |
| Genauigkeit | 0,04 % of FSR ±2 LSB @ 25 °C, ±10 V |
| Ansprechzeit | 250 kHz (typisch) |
| Spannungsausgangsfähigkeit | ±5 mA |
| Anstiegsgeschwindigkeit | 0.6 V/μs |
| Betriebsmodus | Statische Aktualisierung |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 2,4 mA @ 0,8 V Quelle: 0,8 mA @ 2,0 V |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Timer/Zähler/Frequenz | |
| Kanäle | 3 |
| Typ | 5 V/TTL |
| Auflösung | 16-Bit |
| Referenztakt | Intern: 4 MHz |
| PC-Bus | |
| Typ | ISA |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 800 mA @ +5 V |
| Mechanisch | |
| Abmessungen (mm) | 122 x 182 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör

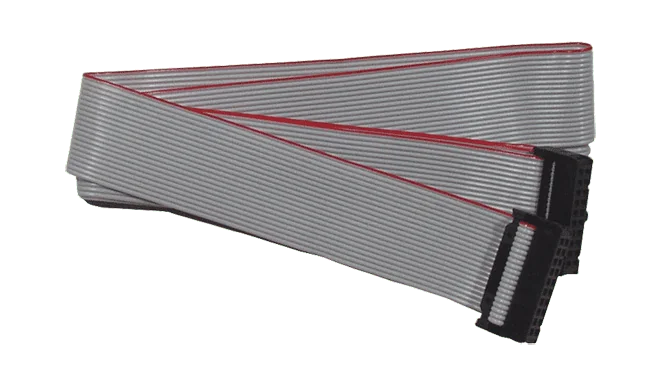

Flachbandkabel, 20-polig, 1 m.

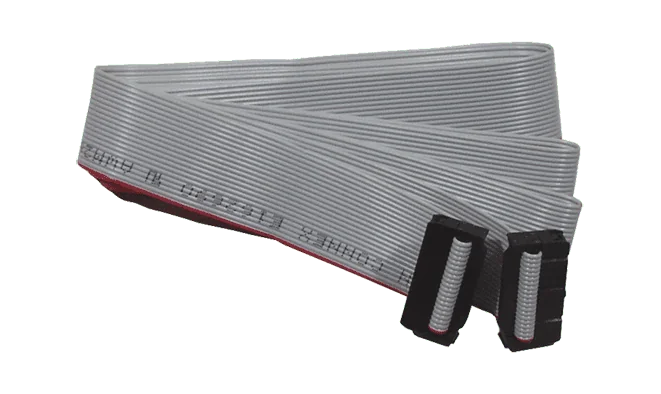

Flachbandkabel, 20-polig, 2 m.

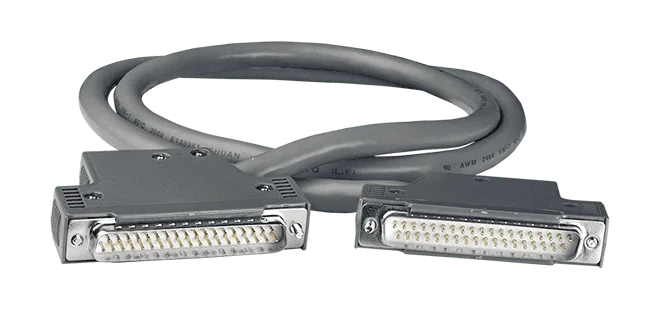

DB37-Stecker-auf-Stecker-Kabel, 90º, 1 m.

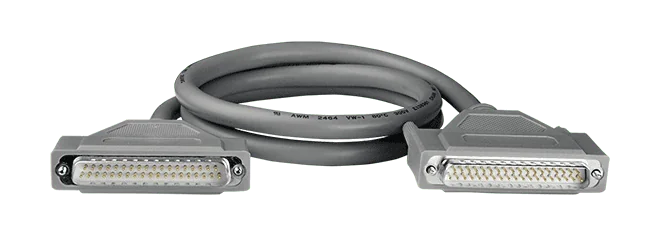

DB37-Stecker-auf-Stecker-Kabel, 1 m.

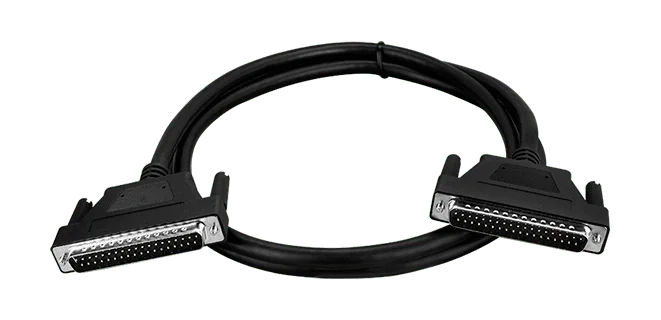

DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 1,5 m.

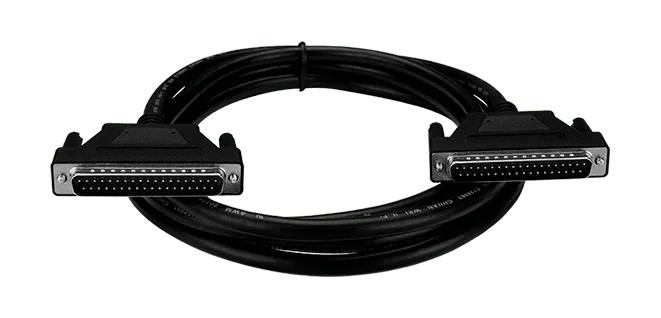

DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 3 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform, 5 m.

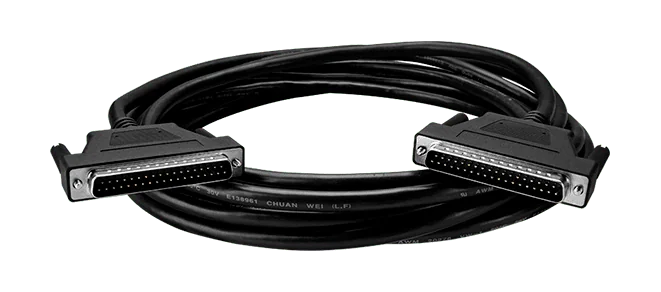

DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 5 m.

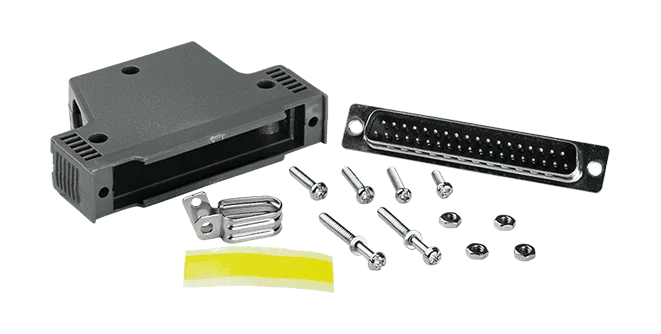

DB37-Steckverbinder Stecker mit Kunststoffabdeckung (Lötanschluss).

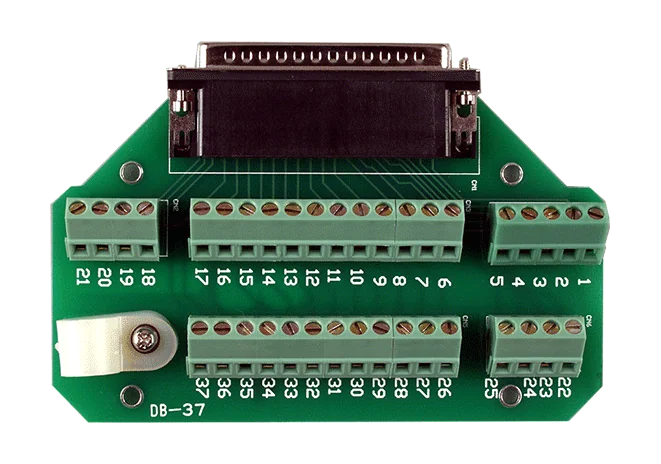

Die DB-37 CR ist eine Schraubklemmen-Breakout-Platine zum Anschluss der Feldverdrahtung an eine DAQ-I/O-Karte mit 37-poligem D-Sub-Steckverbinder. Sie bietet Ingenieuren einen praktischen Anschlusspunkt im Rastermaß von 5,08 mm, sodass Signale verdrahtet und gewartet werden können, ohne direkt am I/O-Steckverbinder zu arbeiten.Jede Klemme ist Pin für Pin auf die 37-polige D-Sub-Schnittstelle abgebildet, was die Kabelplanung und Fehlersuche bei der Inbetriebnahme vereinfacht. Die Platine ist für einen maximalen Strom von 1 A und eine maximale Gleichspannung von 50 V ausgelegt, mit einer Spannungsfestigkeit von 250 VAC für eine Minute.Die Platine misst 130 mm x 78 mm und ist für einen Betriebsbereich von 0~ +60 °C und einen Lagerbereich von -30 ~ +80 °C spezifiziert, bei einer Luftfeuchtigkeit von 10 % ~ 90 %, nicht kondensierend. Sie verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenFeldverdrahtung für DAQ-I/O-Karten mit 37-poligen D-Sub-SteckverbindernAnschluss von Signalen für Datenerfassungssysteme

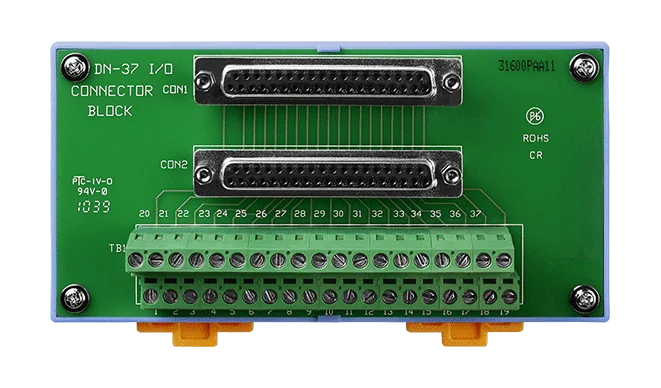

Die DN-37 CR ist eine DB37-Buchse-zu-Schraubklemmenplatine zum Anschluss von Feldsignalen an DB37-basierte Datenerfassungshardware. Sie bietet zwei 37-polige D-Sub-Steckverbinder, von denen einer für Erweiterungen vorgesehen ist, sowie zwei 19-polige Schraubklemmenleisten mit 5,08 mm Rastermaß, montiert auf einer DIN-Schiene.Dieser Bestellcode enthält ein Kabel CA-3710, DB37 Stecker-auf-Stecker, 45º, 1 m, sodass die Platine direkt nach dem Auspacken an ein kompatibles DB37-Gerät angeschlossen werden kann. Die Platine ist für bis zu 1 A und 50 V DC ausgelegt, mit einer Durchschlagsfestigkeit von 250 VAC für eine Minute.Mit Abmessungen von 144 mm x 72 mm eignet sich die Platine für Schaltschränke, in denen eine Montage auf einer DIN-Schiene erforderlich ist. Sie ist für einen Betriebsbereich von 0 ~ 60 °C spezifiziert und verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenFeldverdrahtung für DB37-basierte DatenerfassungsplatinenSchraubklemmen-Breakout in Schaltschränken auf DIN-Schiene
Ähnliche Produkte
ISO-DA16/S CR ist eine ISA-Bus-Karte mit 16 isolierten, doppelt gepufferten Analogausgängen für PC/AT-kompatible Rechner. Jeder Kanal lässt sich softwareseitig als Spannungsausgang oder als Stromsenke konfigurieren, sodass eine Karte im selben System wahlweise als programmierbare Spannungsquelle oder als programmierbare Stromsenke dienen kann.Die Isolation erfolgt über einen integrierten DC/DC-Wandler mit 3000 VDC Nennfestigkeit sowie eine Optokoppler-Isolation mit 2500 VDC. Ausgangstyp (unipolar oder bipolar) und Bereich (0 ~ 5 V, ±5 V, 0 ~ 10 V oder ±10 V) werden softwareseitig eingestellt. Auch die Kalibrierung erfolgt per Software, die Kalibrierdaten werden im EEPROM abgelegt, sodass keine Trimmer oder Jumper abgeglichen werden müssen.Die Karte bietet zusätzlich 16 digitale Eingänge, 16 digitale Ausgänge mit 5 V/TTL-Pegel sowie drei 16-Bit-Timer/Zähler-Kanäle. Geliefert wird sie mit einer Klemmenplatine DN-37 und einem D-Sub-Kabel CA-3710. Für Prozessregelung oder Installationen in rauer Umgebung im Betriebsbereich 0 ~ +60 °C ist die Karte gut geeignet.AnwendungenProgrammierbare SpannungsquelleProgrammierbare StromsenkeBetrieb in rauer UmgebungProzessregelung

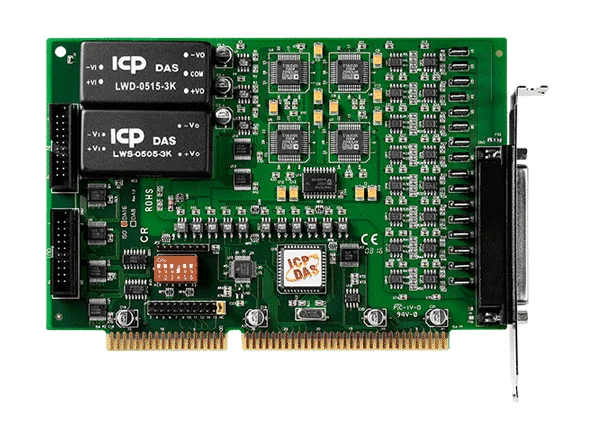

Die ISO-DA16 CR ist eine 16-Kanal-Analogausgangskarte mit 14 Bit Auflösung für PC/AT-kompatible Rechner mit ISA-Bus. Jeder Ausgang verfügt über einen eigenen Wandler und eine optische Isolation für Gleichtaktspannungen von bis zu 2500 Vrms, was sie für programmierbare Spannungsquellen und programmierbare Stromsenken in der Prozessleittechnik und in rauen Umgebungen geeignet macht.Ausgangstyp (unipolar oder bipolar) und Bereich lassen sich softwareseitig einstellen: 0 ~ 5 V, ±5 V, 0 ~ 10 V und ±10 V. Jeder Wandler stellt zusätzlich eine 4 ~ 20 mA Stromsenke gegen Masse bereit. Die Ausgänge verwenden doppelt gepufferte D/A-Latches und werden über einen Befehlssatz programmiert.Die Karte ist jumperlos und trimmerlos aufgebaut. Die Kalibrierung erfolgt softwaregesteuert, die Kalibrierdaten werden im EEPROM gespeichert. Der Einschaltwert jedes Ausgangs kann vordefiniert und auf der Karte abgelegt werden. Dieser Bestellcode enthält einen D-Sub-Steckverbinder CA-4002.AnwendungenProgrammierbare SpannungsquelleProgrammierbare StromsenkeBetrieb in rauen UmgebungenProzessleittechnik

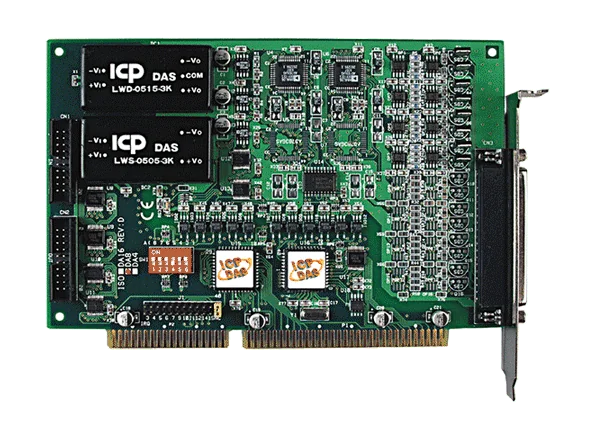

Die ISO-DA8 CR ist eine Analogausgangskarte für den ISA-Bus, geeignet für PC/AT-kompatible Rechner. Sie stellt acht Kanäle mit 14 Bit Auflösung bereit, die optisch isoliert sind und eine Gleichtakt-Spannungsfestigkeit von bis zu 2500 VDC aufweisen. Damit eignet sie sich für programmierbare Quellen- und Schleifenansteuerungen, bei denen die Feldverdrahtung vom PC getrennt bleiben muss.Jeder Kanal lässt sich softwareseitig als Spannungsausgang oder als 4 ~ 20 mA Stromsenke konfigurieren. Ausgangstyp (unipolar oder bipolar) und Bereich, also 0 ~ 5 V, ±5 V, 0 ~ 10 V oder ±10 V, werden ebenfalls per Software eingestellt. Die Karte nutzt einen doppelt gepufferten D/A-Latch und einen Befehlssatz zur Programmierung. Die Kalibrierung erfolgt softwareseitig, die Daten werden im EEPROM gespeichert, sodass keine Jumper oder Trimmpotentiometer abzugleichen sind.Außerdem bietet die Platine 16 digitale Eingänge und 16 digitale Ausgänge mit 5 V/TTL-Pegeln sowie drei 16-Bit-Timer/Zähler-Kanäle. Für jeden Ausgang lässt sich ein Einschaltwert festlegen, der im On-Board-EEPROM gehalten wird. Ein D-Sub-Anschluss CA-4002 ist im Lieferumfang enthalten. Die Karte nimmt 800 mA von +5 V auf und arbeitet im Temperaturbereich 0 ~ +60 °C.AnwendungenProgrammierbare SpannungsquelleProgrammierbare StromsenkeBetrieb in rauen UmgebungenProzessregelung
