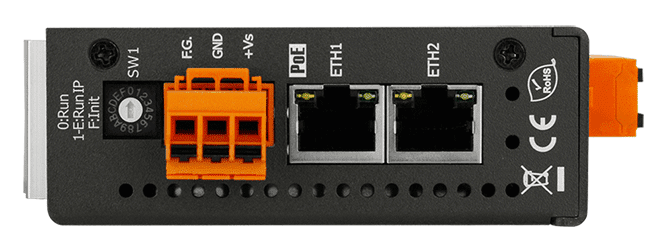

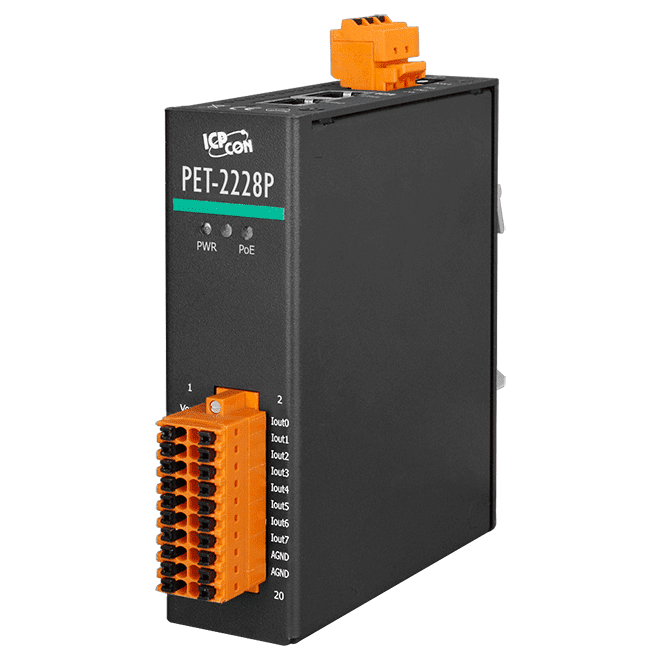

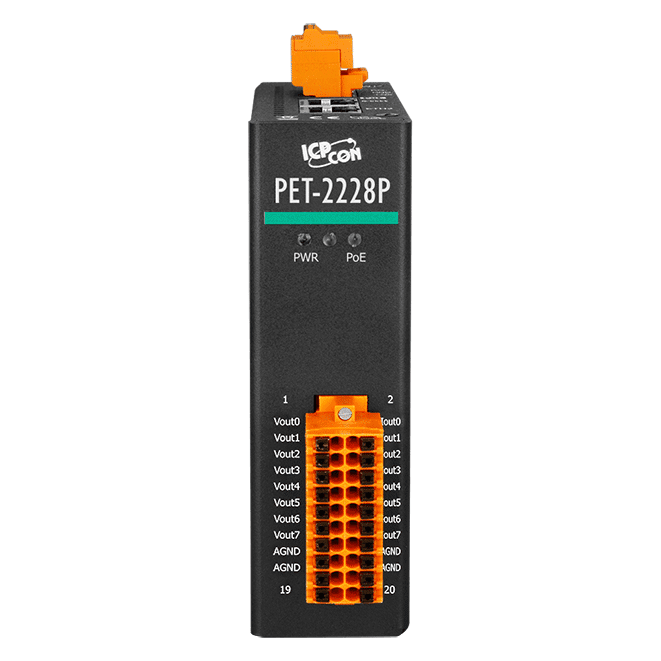

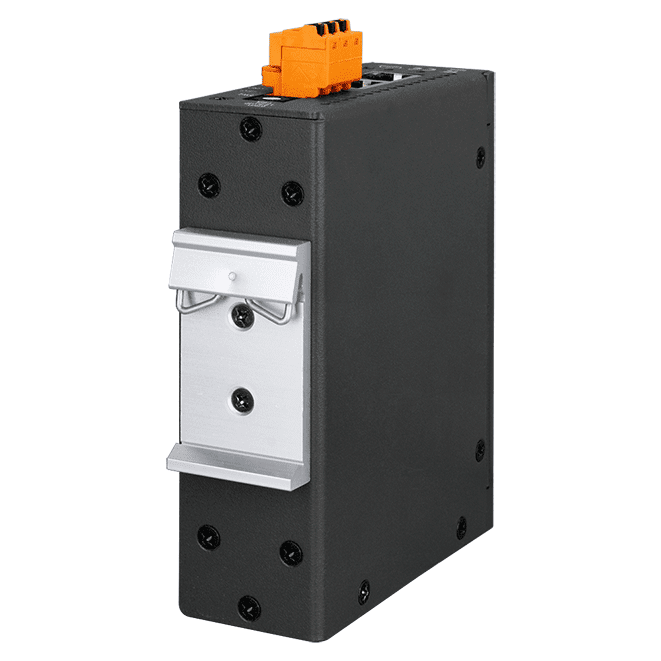

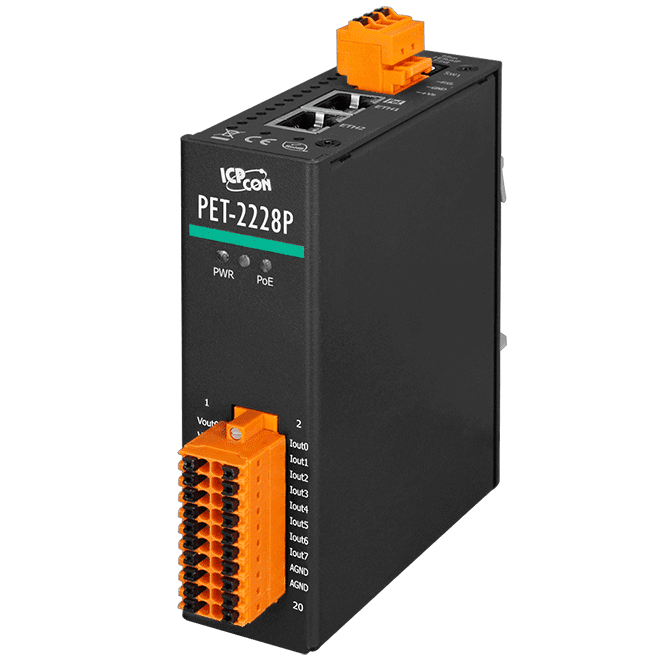

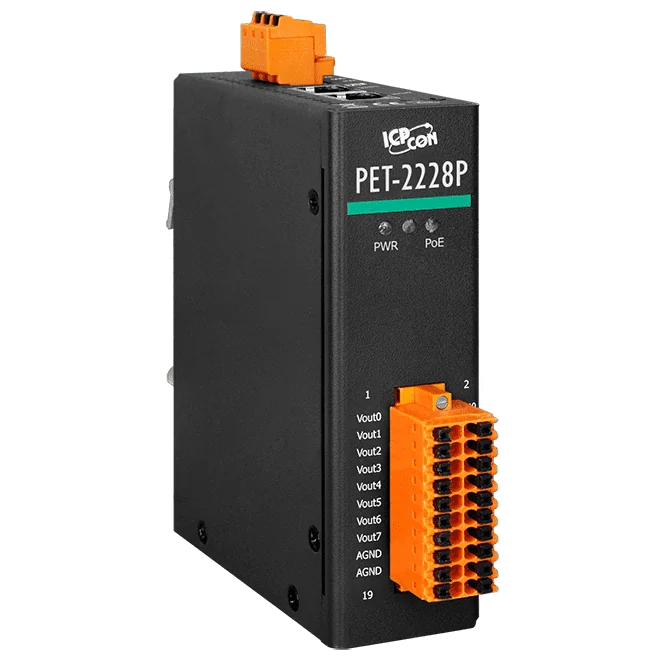

PET-2228P PoE Ethernet-I/O-Modul, 8-Kanal 16-Bit Analogausgang

Das ET-2228P CR stellt acht Analogausgangskanäle mit 16-Bit-Auflösung bereit. Die Spannungsausgänge decken 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC und ±10 VDC ab, die Stromausgänge 0 ~ 20 mA und 4 ~ 20 mA. Jeder Kanal wird einzeln konfiguriert; sowohl Einschaltwerte als auch Sicherheitswerte sind programmierbar. Auf den 4 ~ 20 mA-Kanälen steht die Drahtbruch-Erkennung zur Verfügung.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass unterstützt die Daisy-Chain-Verdrahtung, was die Installation vereinfacht und die Infrastrukturkosten senken kann. Das Modul bietet Dual-Watchdog-Unterstützung, webbasierte Konfiguration sowie Zugriffskontrolle über Passwort- und IP-Filter. Für elektrisch störbehaftete Industrieumgebungen sind EMS-Schutz (EFT, ESD und Surge) und eine 3000 VDC I/O-Isolation vorgesehen.Als Kommunikationsoptionen stehen Modbus TCP/UDP, MQTT und SNMP V2c zur Verfügung. Als MQTT-Publisher und -Subscriber kann das Modul den I/O-Status als Topics an einen Broker veröffentlichen und auf abonnierte Nachrichten reagieren, mit automatischer Wiederverbindung und einem Keep-Alive-Intervall. Unter SNMP V2c meldet es Modul- und I/O-Informationen an die Netzwerkmanagement-Software; über die Trap-Funktion können Administratoren über I/O-Änderungen oder Neustarts informiert werden.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

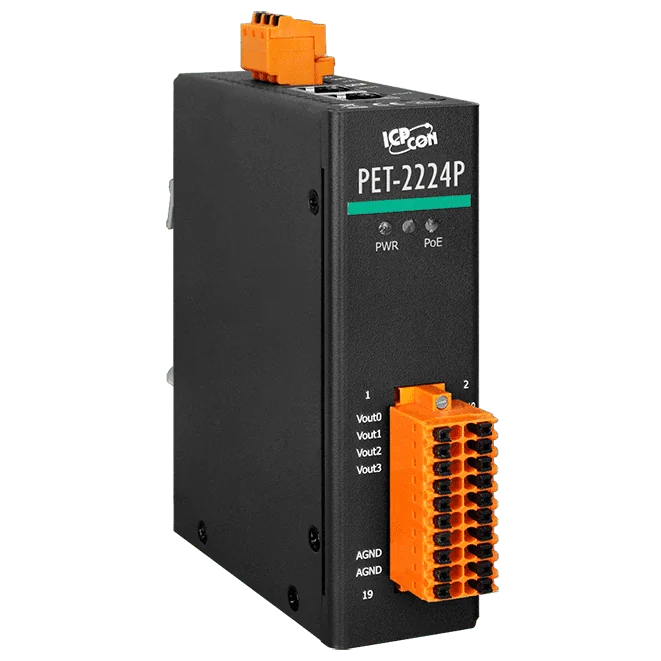

PET-2224P ist ein Ethernet-I/O-Modul mit vier 16-Bit-Analogausgängen, deren Spannungs- und Strombereiche kanalweise wählbar sind. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 3) oder über eine Schraubklemme mit +10 ~ +48 VDC, sodass es dort eingesetzt werden kann, wo eine separate Energieversorgung nur schwer realisierbar ist.Der integrierte 2-Port-Switch mit LAN-Bypass ermöglicht es, Module entlang einer Kabelstrecke in Reihe zu schalten, wodurch zusätzliche Netzwerk-Switches oft entfallen. Konfigurierbare Einschalt- und Sicherheitsausgangswerte, Kurzschlussschutz sowie Drahtbrucherkennung an den 4 ~ 20 mA-Kanälen sorgen für ein vorhersehbares Verhalten im Störfall. Das Modul bietet zudem eine I/O-Trennung mit 3000 VDC sowie EMS-Schutz (EFT/ESD/Surge) für elektrisch stark belastete Anlagen.Überwachung und Steuerung sind über Modbus TCP/UDP, MQTT und SNMP V2c möglich; die Konfiguration erfolgt über einen integrierten Webserver. Das Modul kann den I/O-Status an einen MQTT-Broker übermitteln, und SNMP-Trap-Meldungen können Kanaländerungen oder Neustarts an eine Netzwerkmanagement-Software melden. Bestellcode: PET-2224P CR.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüftechnik

Das ET-2224P ist ein Ethernet-Analogausgangsmodul mit 4 Kanälen und 16-Bit-Auflösung für Ingenieure, die Spannungs- oder Stromsignale über einen vernetzten I/O-Punkt ansteuern müssen. Jeder Kanal lässt sich auf 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA oder 4 ~ 20 mA konfigurieren; Einschalt- und Sicherheitswerte sind pro Kanal programmierbar.Ein integrierter 2-Port-Switch mit LAN-Bypass ermöglicht die Daisy-Chain-Verkabelung der Module innerhalb eines Netzwerksegments und reduziert so den Bedarf an separaten Switches im Schaltschrank. Modbus TCP/UDP, MQTT und SNMP V2c werden unterstützt, sodass das Modul in SCADA-Systeme, MQTT-Broker oder SNMP-basierte Netzwerkmanagement-Tools eingebunden werden kann. Doppelte Watchdogs, ein Webserver zur Konfiguration sowie die I/O-Paarverbindung erweitern die Steuer- und Überwachungsmöglichkeiten des Moduls.Die Isolation beträgt 1500 VDC für Ethernet und 3000 VDC für I/O; das Modul ist gemäß IEC 61000-4-4, -2 und -5 gegen EFT, ESD und Überspannungen geschützt. Der Betriebstemperaturbereich liegt bei -25 ~ +75 °C, das Gehäuse aus Metall eignet sich für die Montage auf DIN-Schiene oder Wand.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

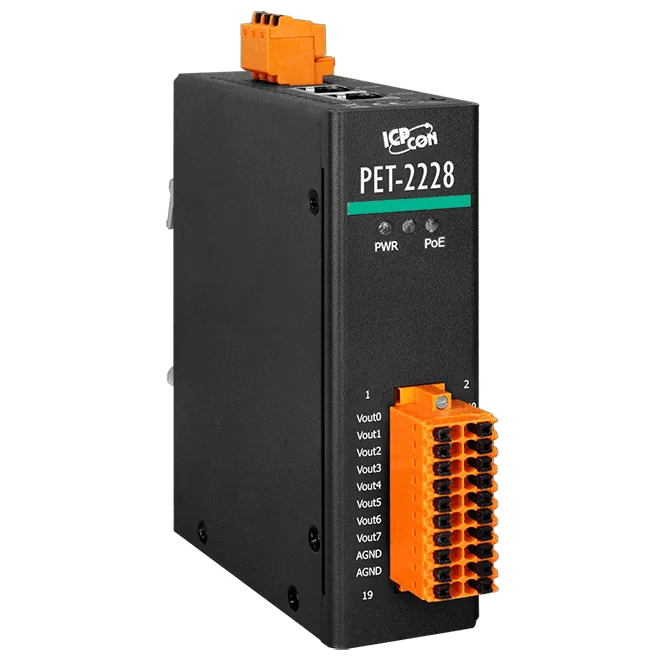

Das PET-2228 CR stellt acht Analogausgangskanäle für Steuer- und Stellaufgaben in Ethernet-Netzwerken bereit. Jeder Kanal lässt sich auf einen von mehreren Spannungsbereichen (0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC) oder Strombereiche (0 ~ 20 mA, 4 ~ 20 mA) einstellen, bei 12 Bit Auflösung und einer Genauigkeit von ±0,1 % des Endwerts (FSR). Die Ausgangswerte beim Einschalten und die Sicherheitswerte sind programmierbar; eine Drahtbrucherkennung steht an den 4 ~ 20 mA-Kanälen zur Verfügung.Das Modul ist für eine einfache und kostengünstige Installation ausgelegt. Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass unterstützt die Verkabelung im Daisy-Chain-Betrieb, und die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 3) oder über eine Klemmleiste mit +10 ~ +48 VDC. Eine doppelte Watchdog-Überwachung (Modul und Kommunikation) sowie die I/O-Paarverbindung (Push und Pull) unterstützen einen vorhersehbaren Betrieb.Als Kommunikationsoptionen stehen Modbus TCP und Modbus UDP sowie MQTT zur Verfügung, wobei das Modul als Publisher und Subscriber arbeitet, und SNMP V2c mit Trap-Unterstützung zur Meldung von Kanalzustandsänderungen und Neustarts. Ein integrierter Webserver übernimmt die Konfiguration; der Zugriff ist durch Passwort und IP-Filter geschützt. Das Metallgehäuse ist für die Montage auf DIN-Schiene oder Wand ausgelegt, mit einem Betriebsbereich von -25 ~ +75 °C.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen
