PET-2224P PoE Ethernet-I/O-Modul, 4-Kanal 16-Bit Analogausgang

Das ET-2228P CR stellt acht Analogausgangskanäle mit 16-Bit-Auflösung bereit. Die Spannungsausgänge decken 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC und ±10 VDC ab, die Stromausgänge 0 ~ 20 mA und 4 ~ 20 mA. Jeder Kanal wird einzeln konfiguriert; sowohl Einschaltwerte als auch Sicherheitswerte sind programmierbar. Auf den 4 ~ 20 mA-Kanälen steht die Drahtbruch-Erkennung zur Verfügung.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass unterstützt die Daisy-Chain-Verdrahtung, was die Installation vereinfacht und die Infrastrukturkosten senken kann. Das Modul bietet Dual-Watchdog-Unterstützung, webbasierte Konfiguration sowie Zugriffskontrolle über Passwort- und IP-Filter. Für elektrisch störbehaftete Industrieumgebungen sind EMS-Schutz (EFT, ESD und Surge) und eine 3000 VDC I/O-Isolation vorgesehen.Als Kommunikationsoptionen stehen Modbus TCP/UDP, MQTT und SNMP V2c zur Verfügung. Als MQTT-Publisher und -Subscriber kann das Modul den I/O-Status als Topics an einen Broker veröffentlichen und auf abonnierte Nachrichten reagieren, mit automatischer Wiederverbindung und einem Keep-Alive-Intervall. Unter SNMP V2c meldet es Modul- und I/O-Informationen an die Netzwerkmanagement-Software; über die Trap-Funktion können Administratoren über I/O-Änderungen oder Neustarts informiert werden.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

Das PET-2228P stellt acht 16-Bit-Analogausgänge über Ethernet bereit und eignet sich für Ingenieure, die Spannungs- oder Stromsignale aus vernetzten Steuerungssystemen ansteuern müssen. Jeder Kanal lässt sich auf einen von mehreren Spannungs- oder Strombereichen einstellen, und jeder 4 ~ 20 mA-Ausgang wird auf Drahtbruch überwacht.Ein integrierter 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass erlaubt es, Module entlang einer Kabelstrecke in Reihe zu schalten, wodurch separate Netzwerkswitches weitgehend entfallen. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 3) oder über eine Klemmleiste mit +10 ~ +48 VDC. Programmierbare Einschalt- und Sicherheitswerte sorgen dafür, dass die Ausgänge beim Anlauf oder im Fehlerfall einen definierten Zustand einnehmen.Für die Integration unterstützt das Modul Modbus TCP/UDP, MQTT und SNMP V2c. Es kann den I/O-Status als MQTT-Topics veröffentlichen, Modul- und Kanalinformationen an SNMP-Managementsoftware melden und Trap-Nachrichten senden, wenn sich der I/O-Status ändert oder das Modul neu startet. Die Konfiguration erfolgt über den integrierten Webserver mit Passwort- und IP-Filter-Zugriffsschutz.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFernwartung und DiagnosePrüfeinrichtungen

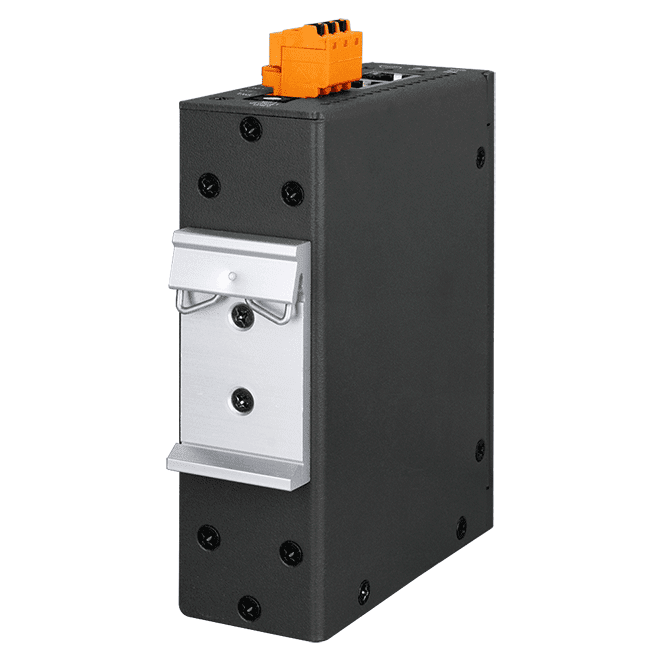

Das ET-2224P ist ein Ethernet-Analogausgangsmodul mit 4 Kanälen und 16-Bit-Auflösung für Ingenieure, die Spannungs- oder Stromsignale über einen vernetzten I/O-Punkt ansteuern müssen. Jeder Kanal lässt sich auf 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA oder 4 ~ 20 mA konfigurieren; Einschalt- und Sicherheitswerte sind pro Kanal programmierbar.Ein integrierter 2-Port-Switch mit LAN-Bypass ermöglicht die Daisy-Chain-Verkabelung der Module innerhalb eines Netzwerksegments und reduziert so den Bedarf an separaten Switches im Schaltschrank. Modbus TCP/UDP, MQTT und SNMP V2c werden unterstützt, sodass das Modul in SCADA-Systeme, MQTT-Broker oder SNMP-basierte Netzwerkmanagement-Tools eingebunden werden kann. Doppelte Watchdogs, ein Webserver zur Konfiguration sowie die I/O-Paarverbindung erweitern die Steuer- und Überwachungsmöglichkeiten des Moduls.Die Isolation beträgt 1500 VDC für Ethernet und 3000 VDC für I/O; das Modul ist gemäß IEC 61000-4-4, -2 und -5 gegen EFT, ESD und Überspannungen geschützt. Der Betriebstemperaturbereich liegt bei -25 ~ +75 °C, das Gehäuse aus Metall eignet sich für die Montage auf DIN-Schiene oder Wand.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen

PET-2224 CR ist ein PoE-I/O-Modul mit vier Analogausgängen, die wahlweise in den Bereichen 0 ~ 5 V, ±5 V, 0 ~ 10 V, ±10 V, 0 ~ 20 mA und 4 ~ 20 mA betrieben werden können. Jeder Kanal lässt sich einzeln konfigurieren, mit programmierbaren Einschalt- und Sicherheitswerten; an den 4 ~ 20 mA-Ausgängen steht zusätzlich eine Drahtbrucherkennung zur Verfügung.Der integrierte 2-Port-10/100-Base-Tx-Switch mit LAN-Bypass ermöglicht es, Geräte entlang einer Netzwerkstrecke in Reihe zu verschalten, sodass weniger separate Switches benötigt werden. Das Modul unterstützt Modbus TCP, Modbus UDP, MQTT und SNMP V2c und lässt sich damit in SCADA-Systeme, MQTT-Broker und Netzwerkmanagement-Software integrieren. Die Konfiguration erfolgt über den integrierten Webserver.Für elektrisch störanfällige Umgebungen bietet das Modul eine I/O-Isolation von 3000 VDC sowie EMS-Schutz gegen EFT, ESD und Überspannungsereignisse. Die Spannungsversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 2) oder über eine Klemmleiste mit +10 ~ +48 VDC.AnwendungenFabrikautomationMaschinenautomationGebäudeautomationFerndiagnose und WartungPrüfeinrichtungen
