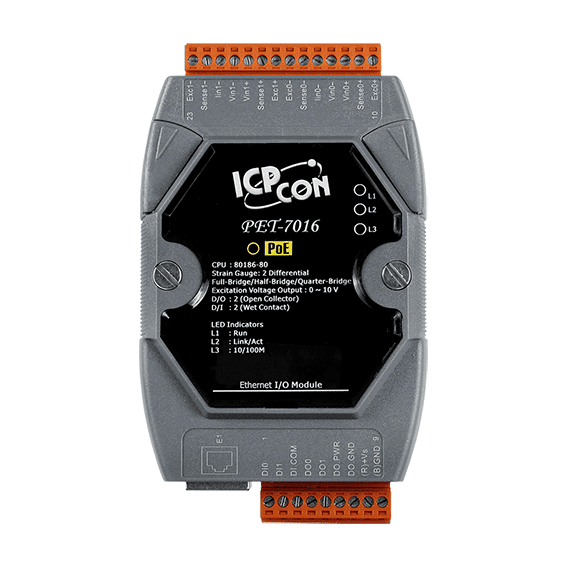

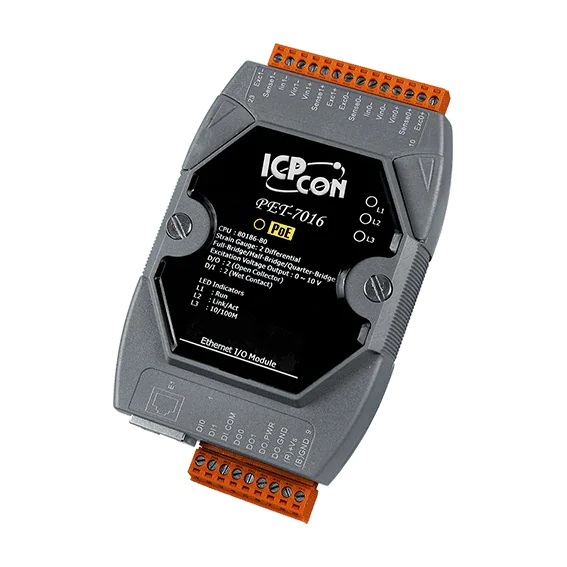

PET-7016 PoE-I/O-Modul, 2-Kanal-DMS-Eingang, 2 DI, 2 DO

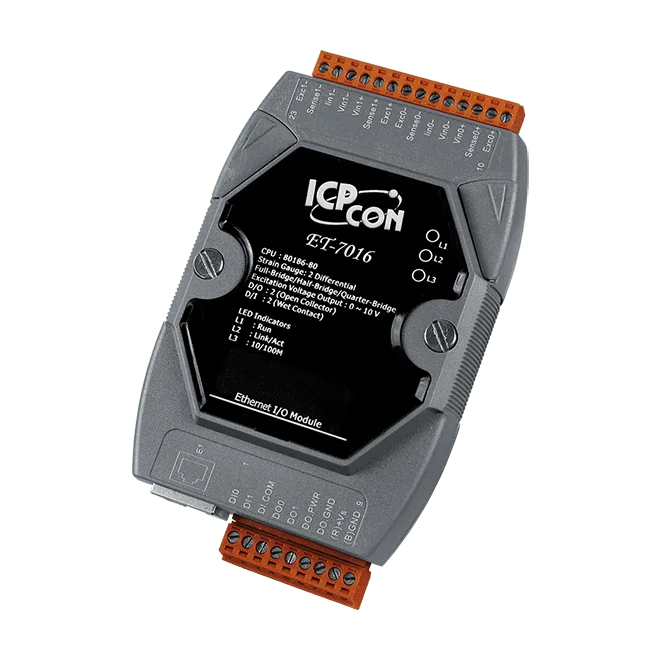

Das ET-7016 ist ein Ethernet-I/O-Modul für die Fernmessung mit Dehnungsmessstreifen. Es stellt zwei differenzielle analoge Eingangskanäle bereit, die Vollbrücken-, Halbbrücken- und Viertelbrückenschaltungen aufnehmen, sowie einen 0 ~ 10 V Speisespannungsausgang zur Versorgung der Brücke. Jeder analoge Eingang kann mit einem eigenen Messbereich konfiguriert werden, der Millivolt-, Spannungs- und Strombereiche abdeckt, sodass ein einzelnes Modul unterschiedliche Sensortypen verarbeiten kann.Auf der digitalen Seite bietet das Modul zwei Nasskontakt-Eingänge, die auch Impulse zählen können, sowie zwei galvanisch getrennte Open-Collector-Ausgänge mit 700 mA pro Kanal. Die digitalen Ausgänge können als Alarmausgänge eingestellt werden. Messungen über große Entfernungen werden durch Kompensation des Spannungsabfalls entlang der Leitung unterstützt.Die Kommunikation erfolgt über einen einzelnen 10/100 Base-TX RJ-45-Anschluss mit Modbus TCP oder Modbus UDP. Ein integrierter Webserver und Web-HMI ermöglichen Konfiguration und Überwachung, wobei der Zugriff über ID, Passwort und IP-Filter eingeschränkt werden kann. Doppelte Watchdogs und die I/O-Paarverbindung erhöhen die Betriebssicherheit des Moduls, das auf einer DIN-Hutschiene montiert wird.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7002 CR vereint in einem Ethernet-Modul drei Analogeingänge, sechs digitale Eingänge mit Zählerfunktion und drei Leistungsrelaisausgänge vom Typ Form A. Die Versorgung erfolgt wahlweise über PoE oder über eine Klemmleiste mit +12 ~ +48 VDC. Jeder Analogeingang wird per Jumper auf Spannung oder Strom eingestellt, mit Bereichen von ±150 mV bis ±10 V, 0 ~ 20 mA, ±20 mA und 4 ~ 20 mA, und ist gegen Überspannung von 240 Vrms geschützt.Für die Fernsteuerung von I/O bietet das Modul Modbus TCP und Modbus UDP, einen integrierten Webserver mit Web-HMI sowie Kommunikationssicherheit mit Zugriffskontrolle über ID, Passwort und IP-Filter. Ein doppelter Watchdog und die I/O-Paarverbindung unterstützen einen ausfallsicheren Betrieb, und die Relaisausgänge verfügen über programmierbare Einschalt- und Sicherheitswerte.Das Modul bietet 2500 VDC Isolation innerhalb des Moduls und 4 kV ESD-Schutz. Der Betriebsbereich liegt bei -25 ~ +75 °C. Es ist für die Montage auf einer DIN-Schiene vorgesehen und als RoHS-konform gelistet.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7024 CR vereint Analogausgänge, digitale Eingänge und digitale Ausgänge in einem DIN-Schienen-Ethernet-Modul. Seine vier Analogausgänge lassen sich per Jumper auf Spannung oder Strom einstellen und decken +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab, sodass ein Modul eine Vielzahl von Feldaktoren und Reglern ansteuern kann. Die fünf digitalen Eingänge akzeptieren potentialfreie oder potentialbehaftete Kontakte und umfassen einen 32-Bit-Zähler, während die fünf digitalen Ausgänge als isolierte Open-Collector-Ausgänge in Senken-Ausführung (Sink) ausgeführt sind.Die Versorgung erfolgt wahlweise über Ethernet per IEEE 802.3af Klasse 1 PoE oder über eine Schraubklemme mit +12 ~ +48 VDC, was die Verkabelung in Schaltschränken vereinfacht, in denen eine separate Versorgung unpraktisch ist. Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver sowie das Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser.Diese RoHS-konforme Variante eignet sich für Gebäudeautomation, Fabrik- und Maschinenautomation sowie für Fernwartung und Ferndiagnose. Die Isolation von 2500 VDC zwischen E/A-Kanälen und Modul sowie der Schutz von 4 kV ESD unterstützen den Schutz des Moduls in elektrisch anspruchsvollen Installationen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7026 CR vereint sechs analoge Eingänge, zwei analoge Ausgänge, zwei digitale Eingänge und zwei digitale Ausgänge in einem Ethernet-Modul für die Hutschienenmontage. Es eignet sich für Ingenieure, die an einem einzelnen Netzwerkknoten gemischte Signalerfassung und Steuerung benötigen, wobei Modbus TCP und Modbus UDP für die Kommunikation mit dem Host zur Verfügung stehen.Jeder analoge Eingang lässt sich per Jumper als Spannungs- oder Stromeingang und für einen Bereich von ±500 mV bis ±20 mA oder 4 ~ 20 mA konfigurieren. Die Eingänge sind für einen Überspannungsschutz von 240 Vrms ausgelegt; die analogen Ausgänge lassen sich ebenfalls per Jumper als Spannungs- oder Stromausgang konfigurieren. Die digitalen Eingänge unterstützen Trocken- und Nasskontakte und können Impulse bis zu 32 Bit zählen.Geeignet für Anwendungen, bei denen Versorgung und Daten über ein gemeinsames Ethernet-Kabel laufen, mit PoE (IEEE 802.3af, Klasse 1) oder einer Versorgung über Schraubklemmen mit +12 ~ +48 VDC.Integrierter Webserver und Web-HMI vereinfachen Konfiguration und Überwachung.AnwendungenGebäudeautomationFabrikautomationMaschinenautomatisierungFernwartungFerndiagnosePrüfeinrichtungen
