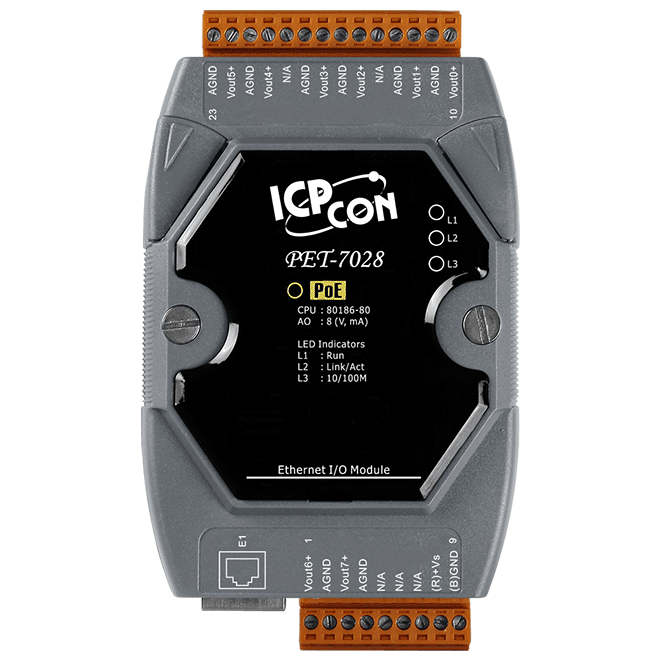

PET-7028 PoE-Ethernet-I/O-Modul, 8-Kanal-Analogausgang

Das ET-7028 CR ist ein Ethernet-I/O-Modul mit acht analogen Ausgangskanälen zur netzwerkbasierten Ansteuerung von Feldgeräten. Es eignet sich für Ingenieure, die vernetzte Analogsteuerung in der Gebäude-, Fabrik- und Maschinenautomatisierung benötigen.Jeder Kanal lässt sich über die Jumper-Stellung auf einen Spannungsbereich (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC oder ±10 VDC) oder einen Strombereich (0 ~ 20 mA oder 4 ~ 20 mA) einstellen. Der Ausgangstyp wird kanalweise per Jumper gewählt, und die Kanäle lassen sich einzeln konfigurieren. Die Ausgangsauflösung beträgt 12 Bit mit einer Genauigkeit von ±0,1 % FSR; für den Einsatz mit 4 ~ 20 mA steht eine Drahtbrucherkennung zur Verfügung. Einschalt- und Sicherheitswerte sind programmierbar.Die Kommunikation erfolgt über einen RJ-45-Anschluss 10/100 Base-TX mit Modbus TCP und Modbus UDP. Ein integrierter Webserver und Web-HMI, eine Zugriffskontrolle per ID, Passwort und IP-Filter sowie programmierbare Modul- und Kommunikations-Watchdogs unterstützen einen sicheren und überwachten Betrieb. Die Versorgung erfolgt mit +10 ~ +30 VDC mit Verpolschutz; das Modul ist für die Hutschienenmontage bei -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7228 stellt acht analoge Ausgangskanäle bereit und richtet sich an Ingenieure, die analoge Feldgeräte ethernetbasiert ansteuern müssen. Jeder Kanal lässt sich per Jumper auf Spannung (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) oder Strom (0 ~ 20 mA, 4 ~ 20 mA) einstellen. So lassen sich mit einem Modul auch gemischte Feldgeräte anbinden.Modbus TCP und Modbus UDP werden unterstützt. Der integrierte Webserver und das Web-HMI ermöglichen den browserbasierten Zugriff auf das Modul. Die beiden RJ-45-Switch-Ports mit LAN-Bypass erlauben Daisy-Chain-Topologien. Die Einschalt- und Sicherheitswerte jedes Ausgangs sind programmierbar.Die Isolation beträgt 1500 VDC für Ethernet und 2500 VDC für I/O. Das Modul arbeitet mit +12 ~ +48 VDC und verfügt über einen Verpolungsschutz. Es ist für die Hutschienenmontage ausgelegt und hat einen Betriebstemperaturbereich von -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7228 ist ein Ethernet-I/O-Modul für die verteilte analoge Steuerung. Seine acht Ausgänge lassen sich kanalweise per Jumper auf Spannung oder Strom einstellen. Damit kann ein Modul ein gemischtes Set aus Aktoren und Ventilen bedienen, ohne dass die Hardware geändert werden muss.Jeder Ausgang unterstützt die Bereiche +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC, 0 ~ 20 mA und 4 ~ 20 mA. Die Ausgänge können individuell konfiguriert werden. Einschalt- und Sicherheitswerte sind programmierbar, sodass der Prozess in einen definierten Zustand zurückfallen kann. Modbus TCP und Modbus UDP werden unterstützt, und der integrierte Webserver stellt eine Web-HMI bereit.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul in einer Netzwerkleitung im Daisy-Chain-Verfahren anzubinden. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC. Das Modul ist für die Montage auf DIN-Schienen ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
