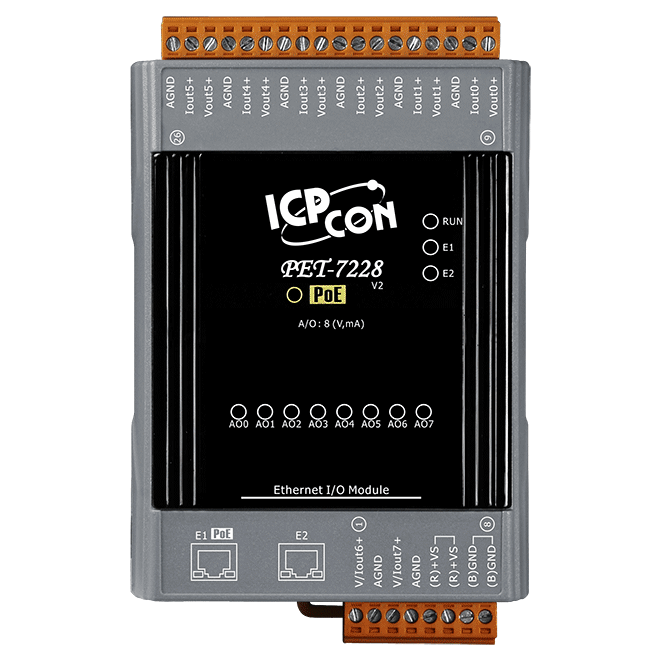

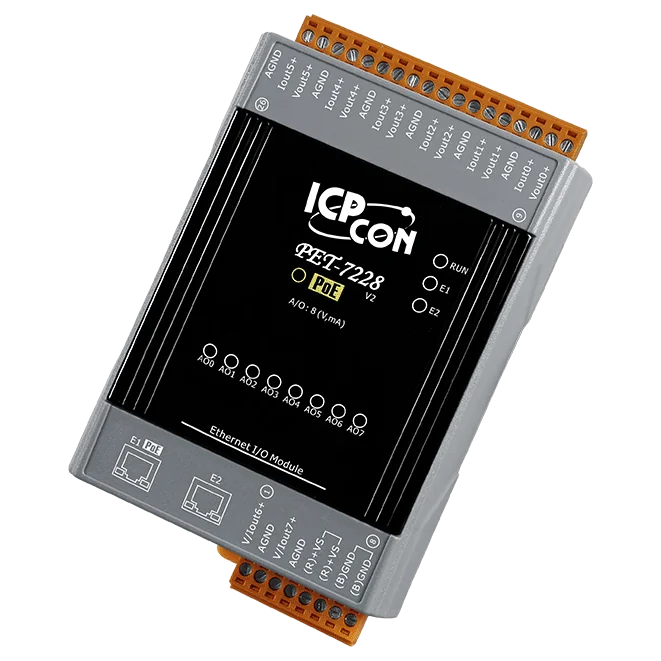

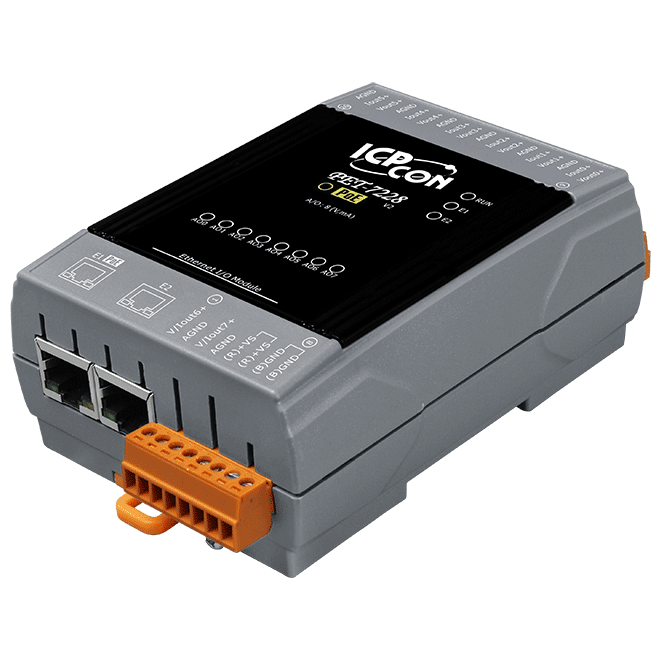

PET-7228 PoE-Ethernet-I/O-Modul, 8-Kanal-Analogausgang

Das ET-7028 CR ist ein Ethernet-I/O-Modul mit acht analogen Ausgangskanälen zur netzwerkbasierten Ansteuerung von Feldgeräten. Es eignet sich für Ingenieure, die vernetzte Analogsteuerung in der Gebäude-, Fabrik- und Maschinenautomatisierung benötigen.Jeder Kanal lässt sich über die Jumper-Stellung auf einen Spannungsbereich (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC oder ±10 VDC) oder einen Strombereich (0 ~ 20 mA oder 4 ~ 20 mA) einstellen. Der Ausgangstyp wird kanalweise per Jumper gewählt, und die Kanäle lassen sich einzeln konfigurieren. Die Ausgangsauflösung beträgt 12 Bit mit einer Genauigkeit von ±0,1 % FSR; für den Einsatz mit 4 ~ 20 mA steht eine Drahtbrucherkennung zur Verfügung. Einschalt- und Sicherheitswerte sind programmierbar.Die Kommunikation erfolgt über einen RJ-45-Anschluss 10/100 Base-TX mit Modbus TCP und Modbus UDP. Ein integrierter Webserver und Web-HMI, eine Zugriffskontrolle per ID, Passwort und IP-Filter sowie programmierbare Modul- und Kommunikations-Watchdogs unterstützen einen sicheren und überwachten Betrieb. Die Versorgung erfolgt mit +10 ~ +30 VDC mit Verpolschutz; das Modul ist für die Hutschienenmontage bei -25 ~ +75 °C ausgelegt.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

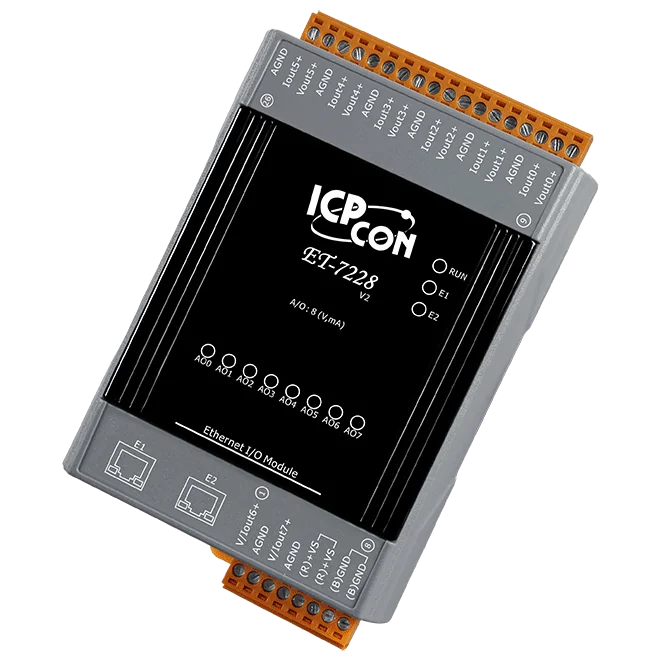

Das ET-7228 stellt acht analoge Ausgangskanäle bereit und richtet sich an Ingenieure, die analoge Feldgeräte ethernetbasiert ansteuern müssen. Jeder Kanal lässt sich per Jumper auf Spannung (+0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC) oder Strom (0 ~ 20 mA, 4 ~ 20 mA) einstellen. So lassen sich mit einem Modul auch gemischte Feldgeräte anbinden.Modbus TCP und Modbus UDP werden unterstützt. Der integrierte Webserver und das Web-HMI ermöglichen den browserbasierten Zugriff auf das Modul. Die beiden RJ-45-Switch-Ports mit LAN-Bypass erlauben Daisy-Chain-Topologien. Die Einschalt- und Sicherheitswerte jedes Ausgangs sind programmierbar.Die Isolation beträgt 1500 VDC für Ethernet und 2500 VDC für I/O. Das Modul arbeitet mit +12 ~ +48 VDC und verfügt über einen Verpolungsschutz. Es ist für die Hutschienenmontage ausgelegt und hat einen Betriebstemperaturbereich von -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

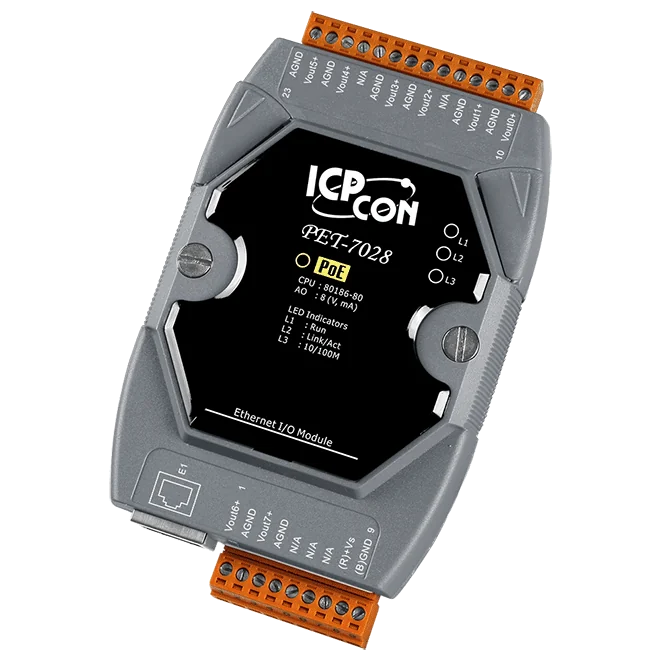

Das PET-7028 CR ist ein PoE-gespeistes Ethernet-Modul mit acht Analogausgängen zur Ansteuerung von Aktoren, Ventilen und Messgeräten über einen vernetzten I/O-Punkt. Jeder Kanal lässt sich per Jumper auf Spannung oder Strom einstellen, wahlweise in den Bereichen +0 ~ +5 VDC, ±5 VDC, +0 ~ +10 VDC, ±10 VDC, 0 ~ 20 mA und 4 ~ 20 mA.Die Kommunikation erfolgt über einen einzelnen 10/100-Base-TX-RJ-45-Anschluss mit Unterstützung für Modbus TCP und Modbus UDP. Das Modul verfügt über einen integrierten Webserver mit Web-HMI, Zugriffskontrolle über ID, Passwort und IP-Filter, Kommunikationssicherheit, einen Doppel-Watchdog und eine I/O-Paarverbindung. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Schraubklemme mit +12 ~ +48 VDC; ein Verpolungsschutz ist integriert.Das Modul ist für die Hutschienenmontage in einem Gehäuse von 72 x 123 x 35 mm ausgelegt und bietet 2500 VDC I/O-Trennung innerhalb des Moduls sowie ±4 kV EFT- und ±4 kV ESD-Kontaktschutz. Es arbeitet im Temperaturbereich von -25 ~ +75 °C und ist für 10 ~ 90 % relative Luftfeuchtigkeit, nicht kondensierend, spezifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7224 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das vier Analogausgänge, fünf digitale Eingänge und fünf digitale Ausgänge in einer Hutschienen-Einheit vereint. Jeder Analogausgang lässt sich über seinen Jumper als Spannungs- oder Stromausgang konfigurieren und deckt die Bereiche +/-5 V, +/-10 V, 0 ~ 20 mA und 4 ~ 20 mA ab, sodass ein Modul eine breite Mischung aus Aktoren und Ventilen bedienen kann.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP, mit integriertem Webserver und Web-HMI für Konfiguration und Überwachung. Ein 2-Port-Switch mit LAN-Bypass ermöglicht die Verkettung der Geräte im Netzwerk und reduziert so den Verkabelungsaufwand für dezentrale I/O.Der elektrische Schutz umfasst eine 2500-VDC-Isolation innerhalb des Moduls und einen 4-kV-ESD-Schutz. Doppelte Watchdogs, programmierbare Einschaltzustände und Sicherheitswerte für die Ausgänge sowie die I/O-Paarverbindung des Geräts unterstützen einen zuverlässigen Betrieb in Automatisierungs- und Fernwartungsaufgaben.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
