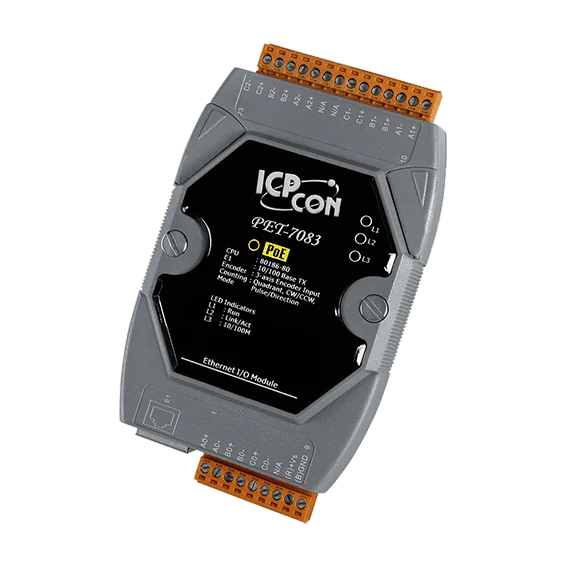

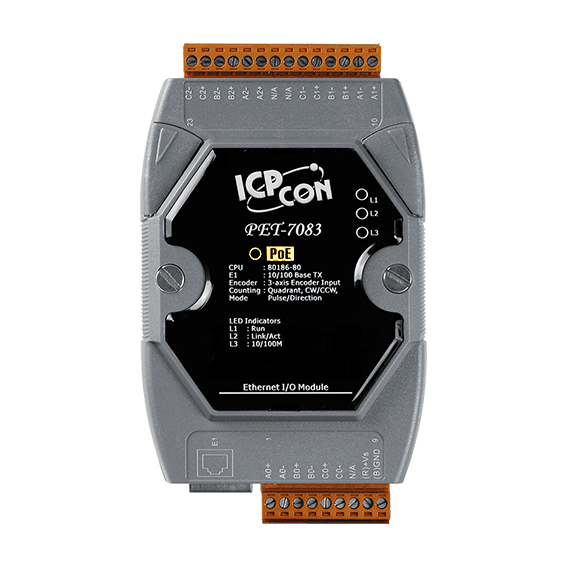

PET-7083 PoE I/O-Modul, 3-Achsen 32-Bit Encoder-/Zählereingang
Das PET-7083 CR ist ein PoE-Ethernet-I/O-Modul mit drei 32-Bit Encoder-/Zählerachsen, die jeweils für Quadranten-, CW/CCW- oder Puls/Richtung-Zählung konfiguriert werden können und über Modbus TCP und Modbus UDP melden.
- Drei unabhängig konfigurierbare 32-Bit Encoder-/Zählerachsen
- Quadranten-Modus bis 1 MHz; CW/CCW- und Puls/Richtung-Modi bis 4 MHz
- Zählerstandserhalt im FRAM nach Abschalten, aktivier- oder deaktivierbar
- Unterstützung von Modbus TCP und Modbus UDP über einen 10/100 Base-TX RJ-45-Port
- Versorgung über PoE (IEEE 802.3af, Klasse 1) oder Klemmleiste mit +12 ~ +48 VDC
- 2500 VDC I/O-Isolation sowie Zugriffskontrolle über ID, Passwort und IP-Filter
349,00 € pro Stück
| 1-9 Stück | 349,00 € | |
|---|---|---|
| 10-30 Stück | 332,00 € | −5 % |
| ab 31 Stück | 314,00 € | −10 % |
Produktinformationen "PET-7083 PoE I/O-Modul, 3-Achsen 32-Bit Encoder-/Zählereingang"
Das PET-7083 CR ist ein dreiachsiges, schnelles Encoder- und Zählermodul für Ethernet-Netzwerke. Jede Achse lässt sich einzeln auf Quadranten-, CW/CCW- oder Puls/Richtung-Zählung einstellen, sodass ein Modul gemischte Bewegungs- oder Positionserfassungs-Aufbauten ohne zusätzliche Schnittstellenhardware bedienen kann.
Die Spannungsversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC. Ein integrierter FRAM speichert die Zählerstände, sodass sie einen Spannungsausfall überstehen; diese Speicherung lässt sich aktivieren oder deaktivieren. Das Modul verfügt über einen integrierten Webserver, eine Web-HMI und einen Doppel-Watchdog zur Überwachung des Moduls und der Kommunikation.
Das PET-7083 CR ist mit CE-, UKCA-, FCC-, RoHS- und WEEE-Zertifizierungen gelistet und eignet sich für die Gebäude-, Fabrik- und Maschinenautomatisierung, Fernwartung und Ferndiagnose sowie für Prüfeinrichtungen.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Montage: | DIN-Schiene |
| Produkttyp: | Ethernet-I/O-Modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Schnittstelle: | Ethernet |
| Stromeingang: | +12 ~ +48 VDC |
| Ports: | 1 |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| LED-Anzeigen | |
| Status | Run, Ethernet, PoE |
| Zähler-/Frequenz-/Encoder-Eingang | |
| Kanäle | 3-Achsen |
| Zählermodus | Quadrant CW/CCW Puls/Richtung |
| Bits | 32-Bit |
| Spannungspegel EIN | 5 V: +3,5 ~ +5 VDC 12 V mit 1 kΩ externem Widerstand: +5 ~ +12 VDC 24 V mit 2 kΩ externem Widerstand: +7 ~ +24 VDC |
| Spannungspegel AUS | +2 VDC (max.) |
| Individuelle Kanalkonfiguration | Ja |
| Max. Geschwindigkeit | Quadrant-Modus: 1 MHz CW/CCW-Modus: 4 MHz Puls/Richtungs-Modus: 4 MHz |
| Zählerwertspeicherung | Ja |
| Ethernet | |
| Ports | 1 x RJ-45, 10/100 Base-TX |
| PoE | Ja |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | max. 2,7 W |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 1 |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 72 x 123 x 35 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Ähnliche Produkte

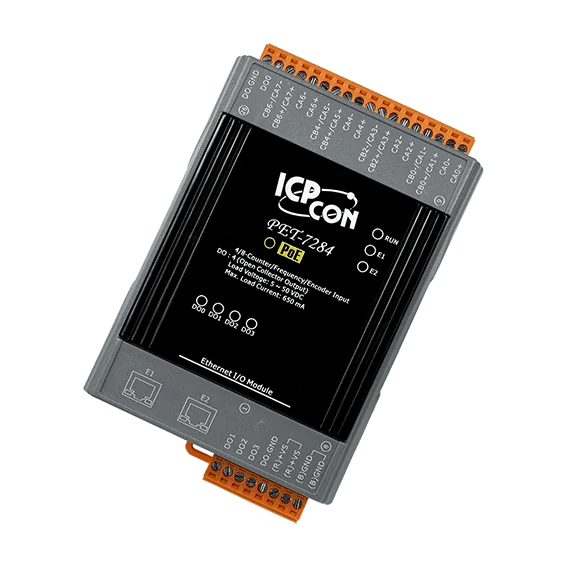

PET-7284 CR ist ein PoE-gespeistes Ethernet-I/O-Modul für Anwendungen, die schnelle Impulszählung, Frequenzmessung oder Encoder-Auswertung zusammen mit geschalteten digitalen Ausgängen erfordern. Jeder der 8 Zählerkanäle lässt sich einzeln konfigurieren, sodass ein einziges Modul Aufwärts-/Abwärtszählung, Frequenzeingang, Direkt-/Impulszählung und A/B-Phasen-Quadrantenzählung kombinieren kann, mit 32-Bit-Zählerauflösung.Zählerwerte können mithilfe von FRAM-Speicher über Spannungsausfälle hinweg erhalten bleiben; diese Funktion lässt sich je nach Anwendung aktivieren oder deaktivieren. Ein programmierbarer Tiefpassfilter (1 ~ 32767 μs) unterdrückt Störungen an den Zähleingängen. Das Modul unterstützt Modbus TCP und Modbus UDP und verfügt über einen integrierten Webserver und eine Web-HMI zur Konfiguration und Überwachung.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul im Ethernet-Strang zu verketten. Zwei Watchdogs, programmierbare Einschalt- und Sicherheitswerte für die digitalen Ausgänge sowie eine I/O-Isolation von 2500 VDC unterstützen den zuverlässigen Betrieb in verteilten Steuerungssystemen. Das Modul ist RoHS-konform und wird auf einer DIN-Schiene montiert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
Das ET-7083 CR ist ein Encoder- und Zählermodul mit drei Achsen für Ethernet-Netzwerke. Jede Achse lässt sich einzeln auf Quadrantenzählung, CW/CCW oder Puls/Richtung einstellen, sodass ein Gerät mehrere Bewegungs- oder Positionsrückführungen erfassen kann, ohne zusätzliche Zählerhardware. Die Quadrantenzählung erreicht maximal 1 MHz, während die Modi CW/CCW und Puls/Richtung bis zu 4 MHz erreichen.Dank der FRAM-basierten Speicherung bleiben die Zählerstände auch bei Spannungsausfall erhalten; diese Funktion kann bei Bedarf aktiviert oder deaktiviert werden. Das Modul unterstützt Modbus TCP und Modbus UDP und verfügt über einen integrierten Webserver mit Web-HMI für Konfiguration und Überwachung sowie über eine Zugriffskontrolle mit ID, Passwort und IP-Filter.Die Versorgung erfolgt über eine Klemmleiste mit +10 bis +30 VDC und Verpolschutz. Das Modul misst 72 x 123 x 35 mm, wird auf einer DIN-Schiene montiert und arbeitet im Bereich von -25 bis +75 °C. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

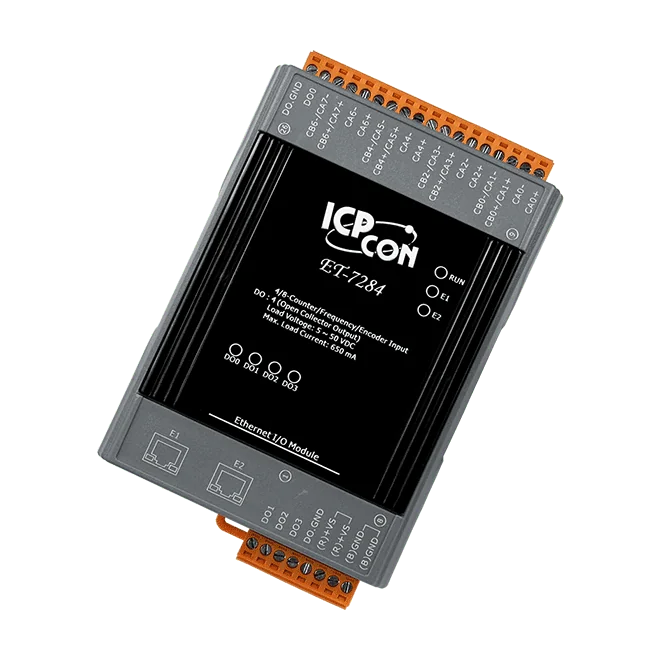

Ethernet-I/O-Modul mit 2-Port-Ethernet-Switch, 4/8-Kanal-Zähler-/Frequenz-/Encodereingang, 4-Kanal-DO.
