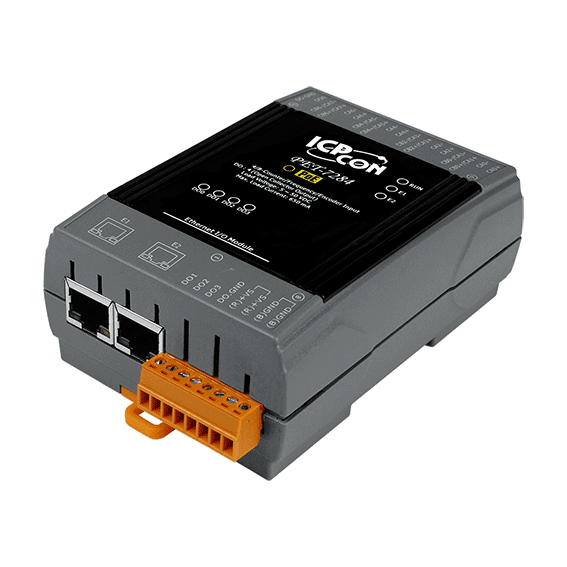

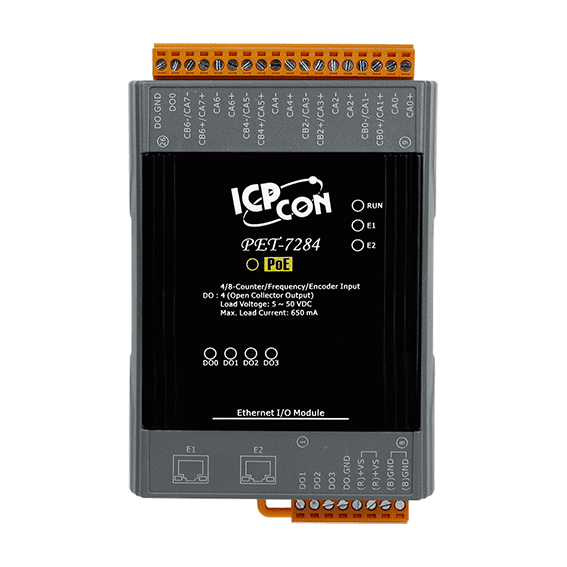

PET-7284 PoE-Ethernet-I/O-Modul, 4/8-Kanal-Zähler-/Frequenz-/Encodereingang
PoE-Ethernet-I/O-Modul mit 4/8-Kanal-Zähler-, Frequenz- und Encodereingängen, 4 isolierten Open-Collector-Ausgängen und einem 2-Port-Switch zur Verkettung über Modbus TCP oder UDP.
- Einzeln konfigurierbare Betriebsarten an allen 8 Zählerkanälen: Aufwärtszähler, Frequenz, Auf-/Abwärts, Direkt-/Impulszählung und A/B-Phase
- 32-Bit-Zählung mit programmierbarem Tiefpassfilter von 1 ~ 32767 μs zur Störunterdrückung
- FRAM-basierte Erhaltung der Zählerwerte, aktivier- und deaktivierbar
- 2-Port-10/100-Base-TX-Switch mit LAN-Bypass für Daisy-Chain-Topologie, Versorgung über PoE (IEEE 802.3af, Klasse 1)
- Unterstützung von Modbus TCP und Modbus UDP mit integriertem Webserver und Web-HMI
- 4-Kanal isolierter digitaler Open-Collector-Ausgang, Sink-Typ, 650 mA pro Kanal
358,00 € pro Stück
| 1-9 Stück | 358,00 € | |
|---|---|---|
| 10-30 Stück | 340,00 € | −5 % |
| ab 31 Stück | 322,00 € | −10 % |
Produktinformationen "PET-7284 PoE-Ethernet-I/O-Modul, 4/8-Kanal-Zähler-/Frequenz-/Encodereingang"
PET-7284 CR ist ein PoE-gespeistes Ethernet-I/O-Modul für Anwendungen, die schnelle Impulszählung, Frequenzmessung oder Encoder-Auswertung zusammen mit geschalteten digitalen Ausgängen erfordern. Jeder der 8 Zählerkanäle lässt sich einzeln konfigurieren, sodass ein einziges Modul Aufwärts-/Abwärtszählung, Frequenzeingang, Direkt-/Impulszählung und A/B-Phasen-Quadrantenzählung kombinieren kann, mit 32-Bit-Zählerauflösung.
Zählerwerte können mithilfe von FRAM-Speicher über Spannungsausfälle hinweg erhalten bleiben; diese Funktion lässt sich je nach Anwendung aktivieren oder deaktivieren. Ein programmierbarer Tiefpassfilter (1 ~ 32767 μs) unterdrückt Störungen an den Zähleingängen. Das Modul unterstützt Modbus TCP und Modbus UDP und verfügt über einen integrierten Webserver und eine Web-HMI zur Konfiguration und Überwachung.
Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul im Ethernet-Strang zu verketten. Zwei Watchdogs, programmierbare Einschalt- und Sicherheitswerte für die digitalen Ausgänge sowie eine I/O-Isolation von 2500 VDC unterstützen den zuverlässigen Betrieb in verteilten Steuerungssystemen. Das Modul ist RoHS-konform und wird auf einer DIN-Schiene montiert.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfeinrichtungen
| Betriebstemperatur: | -25 ~ +75 °C |
|---|---|
| Digitalausgänge: | 4 |
| Montage: | DIN-Schiene |
| Produkttyp: | Ethernet-I/O-Modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Schnittstelle: | Ethernet |
| Stromeingang: | +12 ~ +48 VDC, PoE |
| Ports: | 2 |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±4 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet, I/O, PoE |
| Digitalausgang | |
| Kanäle | 4 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +5 ~ +50 VDC |
| Laststrom | 650 mA/Kanal |
| Überspannungsschutz | +60 VDC |
| Überlastschutz | 1.4 A |
| Kurzschlussschutz | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Zähler-/Frequenz-/Encoder-Eingang | |
| Kanäle | 4-Kanal-Aufwärts-/Abwärtszähler (CW/CCW) 4-Kanal-Richtungs-/Impulszähler (bidirektional) 4-Kanal-A/B-Phase (Quadratzählung) 8-Kanal-Aufwärtszähler 8-Kanal-Frequenz |
| Typ | Zähler, Frequenz oder Encoder |
| Bits | 32-Bit |
| Spannungspegel EIN | +3,5 ~ +30 VDC |
| Spannungspegel AUS | +1 VDC (max.) |
| Frequenzgenauigkeit | 1 Hz ~ 200 kHz: ±0,025 % der Eingangsfrequenz |
| Individuelle Kanalkonfiguration | Ja |
| Max. Geschwindigkeit | +3,5 ~ +10 VDC: 200 kHz +10 ~ +30 VDC: 150 kHz |
| Tiefpassfilter | 1 ~ 32767 μs |
| Zählerwertspeicherung | Ja |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| PoE | Ja |
| LAN-Bypass | Ja |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 4,4 W (max.) |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 1 |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
