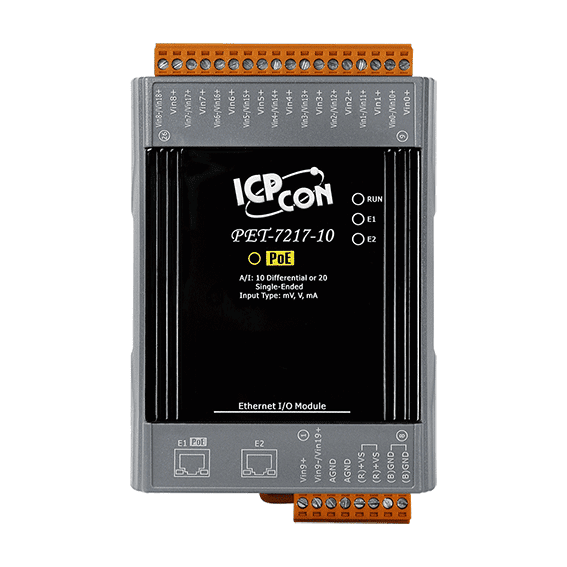

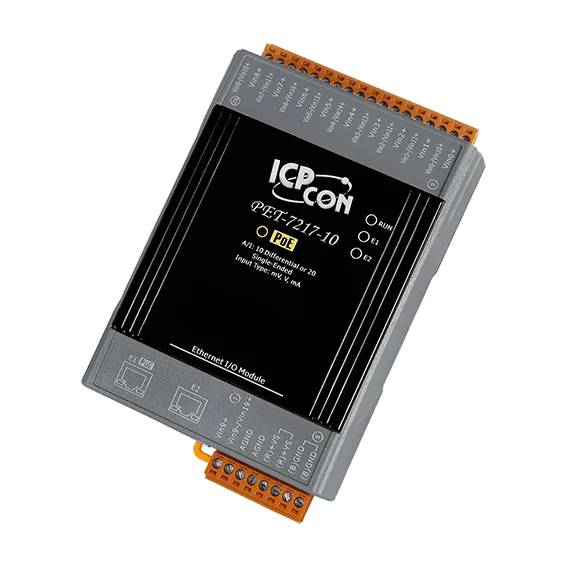

PET-7217-10 PoE-Ethernet-I/O-Modul, 10/20-Kanal Analogeingang

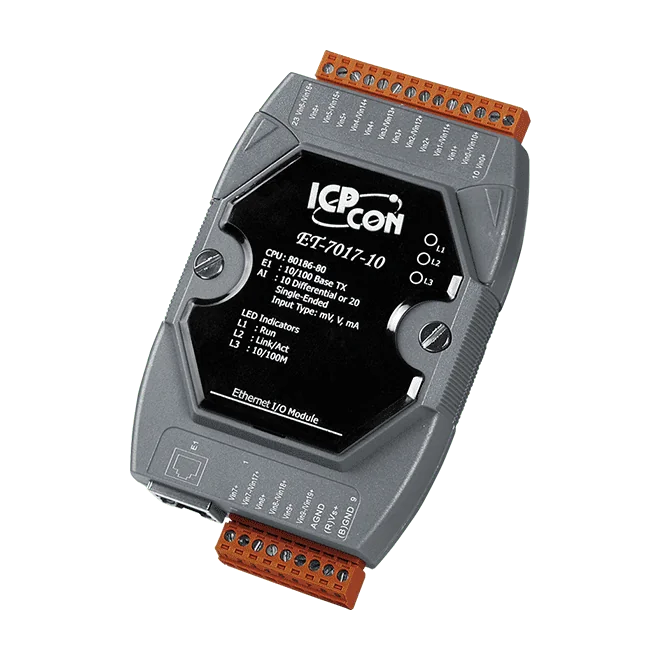

Das ET-7017-10 ist ein über Ethernet angebundenes Analogeingangsmodul für Ingenieure, die eine Mischung aus Spannungs- und Stromsignalen ohne separate Datenerfassungseinheit in ein Netzwerk einbinden müssen. Jeder Analogkanal lässt sich mit einem eigenen Eingangsbereich konfigurieren; die Jumper-Einstellungen bestimmen, ob ein Kanal Spannung oder Strom akzeptiert. So kann ein Modul mehrere Sensortypen auf derselben Schalttafel bedienen.Die Abtastung erfolgt im Normalmodus mit 10 Hz über alle Kanäle oder im Schnellmodus mit 50 Hz über alle Kanäle, sodass die Geschwindigkeit an die Anwendung angepasst werden kann. Das Modul bietet eine Auflösung von 16 Bit mit einer Genauigkeit von ±0,1 % im Normalmodus und ±0,5 % oder besser im Schnellmodus. Der Überspannungsschutz ist mit 240 Vrms für differenzielle Eingänge und 150 Vrms für Single-Ended-Eingänge spezifiziert.Die Kommunikation erfolgt über einen 10/100-Base-TX-RJ-45-Anschluss mit Unterstützung für Modbus TCP und Modbus UDP sowie Zugriffskontrolle über ID, Passwort und IP-Filter. Ein integrierter Webserver und eine Web-HMI sowie doppelte Watchdogs unterstützen Inbetriebnahme und Überwachung. Das Modul wird über eine Klemmleiste mit +10 ~ +30 VDC versorgt und wird auf einer DIN-Schiene montiert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

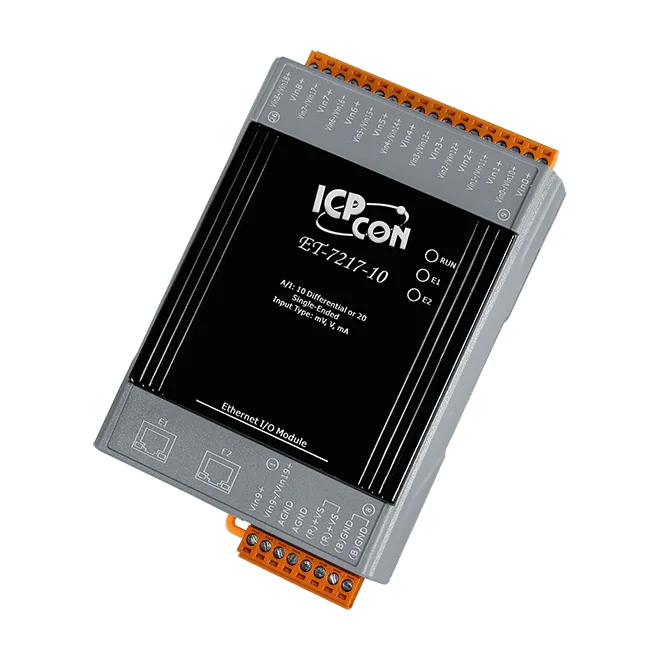

Das ET-7217-10 CR bringt die Erfassung analoger Signale auf Ethernet, mit 10 differenziellen oder 20 Single-Ended-Analogeingängen, die kanalweise konfiguriert werden können. Jeder Kanal wird softwareseitig auf einen Spannungs- oder Strombereich eingestellt, und die zugehörige Hardware-Brücke wählt zwischen Spannungs- und Stromeingang, sodass ein einziges Modul einen gemischten Satz von Sensorsignalen verarbeiten kann.Ingenieure werden den integrierten 2-Port-Switch mit LAN-Bypass schätzen, mit dem Module ohne separaten Switch entlang einer Linie in Reihe geschaltet werden können. Das Modul bietet einen integrierten Webserver mit Web-HMI, Modbus-TCP- und Modbus-UDP-Kommunikation sowie Communication Security mit Zugriffskontrolle über ID, Passwort und IP-Filter. Zwei Abtastmodi ermöglichen den Kompromiss zwischen Geschwindigkeit und Genauigkeit: Der Normalmodus ist mit 10 Hz spezifiziert, der Schnellmodus mit 50 Hz über alle Kanäle.Zu den Schutzfunktionen gehören ein Überspannungsschutz von 240 Vrms an den differenziellen Eingängen, ein ESD-Schutz von ±4 kV (Kontaktentladung) an jeder Klemme sowie eine Isolation von 2500 VDC für I/O und 1500 VDC für Ethernet. Das Modul wird mit +12 ~ +48 VDC betrieben, arbeitet im Bereich von -25 ~ +75 °C und wird auf einer DIN-Hutschiene montiert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7017-10 ist ein PoE-gespeistes Ethernet-Analogeingangsmodul für Ingenieure, die Spannungs- oder Strommessungen an einem vernetzten I/O-Knoten benötigen. Die Eingänge lassen sich softwareseitig als 10 differentielle oder 20 single-ended Kanäle konfigurieren, und jeder Kanal kann einen eigenen Messbereich erhalten. So kann ein einziges Modul verschiedene Sensortypen im selben Netzwerk bedienen.Jeder Kanal bietet die Wahl zwischen Spannungsbereichen von ±150 mV bis ±10 V sowie Strombereichen von ±20 mA, 0 ~ 20 mA und 4 ~ 20 mA, die per Jumper eingestellt werden. Die Auflösung beträgt 16 Bit, und das Modul verfügt über zwei Abtastmodi: den Normalmodus mit insgesamt 10 Hz und den Schnellmodus mit insgesamt 50 Hz. Für 4 ~ 20 mA-Eingänge ist eine Drahtbruch-Erkennung verfügbar, und differentielle Kanäle sind mit einem Überspannungsschutz für 240 Vrms ausgelegt.Konfiguration und Überwachung erfolgen über einen integrierten Webserver mit Web-HMI, das Modul unterstützt Modbus TCP und Modbus UDP. Der Zugriff wird über ID, Passwort und IP-Filter gesteuert. Das Gerät wird wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC versorgt und wird auf einer DIN-Schiene montiert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

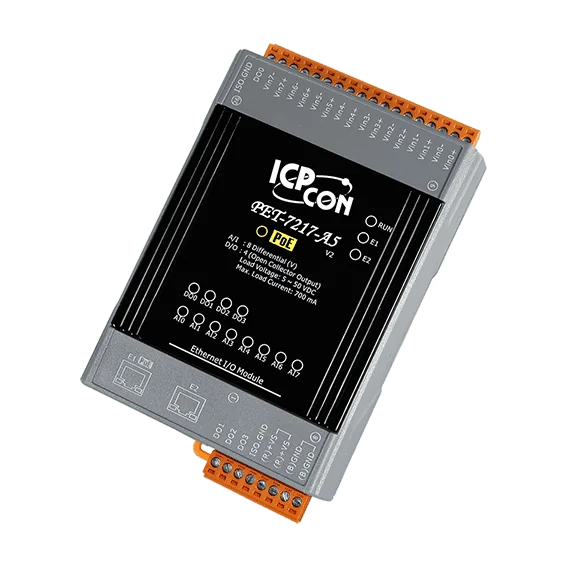

Das PET-7217-A5 ist ein PoE-gespeistes Ethernet-I/O-Modul, das acht differenzielle analoge Hochspannungseingänge mit vier digitalen Ausgängen kombiniert. Jeder Eingang lässt sich auf ±50 V oder ±150 V einstellen und unabhängig konfigurieren, sodass ein Modul gemischte Spannungsmesspunkte ohne zusätzliche Signalaufbereitung bedienen kann.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht die Verdrahtung in Daisy-Chain-Topologie, während der eingebaute Webserver und das Web-HMI die Konfiguration und Fernüberwachung des Moduls erlauben. Modbus TCP und Modbus UDP werden unterstützt, und die Zugriffskontrolle umfasst ID, Passwort und IP-Filterung.Der Bestellcode PET-7217-A5 CR ist als RoHS-konform gelistet. Wählen Sie dieses Modul, wenn Sie analoge Hochspannungseingänge und digitale Ausgänge an einem Ethernet-Knoten mit Modbus-Anbindung an HMI-, SCADA- oder SPS-Systeme benötigen.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
