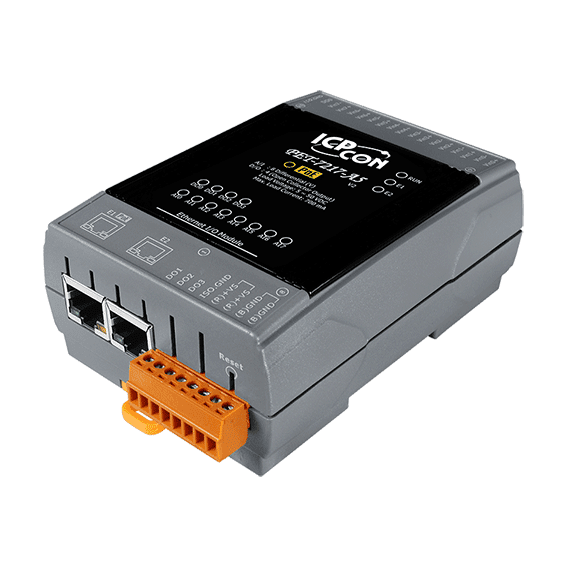

PET-7217-A5 PoE Ethernet-I/O-Modul, 8-Kanal-Hochspannungs-AI, 4-Kanal-DO

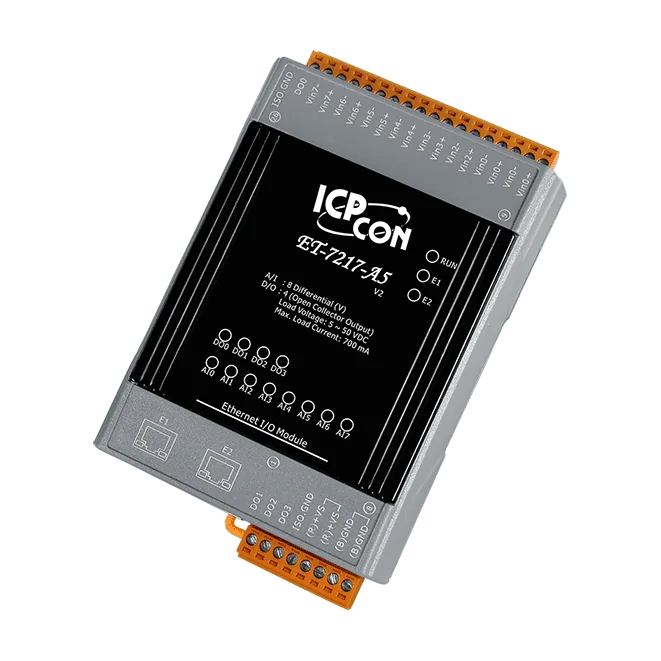

Das ET-7217-A5 vereint acht differenzielle Hochspannungs-Analogeingänge und vier digitale Ausgänge in einem Ethernet-Modul für die Hutschienenmontage. Jeder Eingangskanal lässt sich unabhängig auf ±50 V oder ±150 V einstellen, sodass ein Modul gemischte Spannungssignale ohne zusätzliche Signalaufbereitung abdecken kann. Die digitalen Ausgänge sind als isolierte Open-Collector-Ausgänge in Sink-Ausführung ausgelegt und für 700 mA pro Kanal spezifiziert.Die Vernetzung übernimmt ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass, mit dem Module entlang einer Linie im Daisy-Chain-Verfahren verbunden werden können. Das Modul unterstützt Modbus TCP und Modbus UDP. Ein integrierter Webserver mit Web-HMI ermöglicht Konfiguration und Fernüberwachung über einen Browser. Die Zugriffskontrolle erfolgt über ID, Passwort und IP-Filter.Zu den Zuverlässigkeitsmerkmalen gehören ein zweifacher Watchdog für Modul und Kommunikation, programmierbare Einschalt- und Sicherheitswerte für die digitalen Ausgänge sowie eine I/O-Paarverbindung. Die Isolation beträgt 2500 VDC für I/O und 1500 VDC für Ethernet. Das Modul arbeitet im Temperaturbereich von -25 bis +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7217-10 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das die analoge Messung in ein Modbus-Netzwerk einbindet. Es akzeptiert wahlweise 10 differenzielle oder 20 single-ended Analogeingänge, softwareseitig umschaltbar, und jeder Kanal kann mit einem eigenen Eingangsbereich konfiguriert werden. Spannungs- oder Stromeingang wird pro Kanal über die Jumper-Stellung gewählt.Das Modul verfügt über einen integrierten 2-Port-10/100-Base-TX-Switch mit LAN-Bypass, sodass die Geräte ohne separaten Switch entlang einer Linie hintereinandergeschaltet werden können. Zur Konfiguration ist ein integrierter Webserver mit Web-HMI vorhanden, und es werden sowohl Modbus TCP als auch Modbus UDP unterstützt. Die Zugriffskontrolle erfolgt über ID, Passwort und IP-Filterung, und zwei Watchdogs überwachen das Modul und die Kommunikation.Es stehen zwei Abtastmodi zur Verfügung: der Normalmodus mit 10 Hz und der Schnellmodus mit 50 Hz über alle Kanäle. Die Stromversorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Schraubklemme mit +12 ~ +48 VDC, die Montage erfolgt auf einer DIN-Schiene.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7217 CR ist ein PoE-gespeistes Ethernet-I/O-Modul mit acht differenziellen Analogeingängen und vier digitalen Ausgängen, das über Modbus TCP oder Modbus UDP kommuniziert. Jeder Analogkanal kann mit einem eigenen Eingangsbereich konfiguriert werden; der Eingangstyp (Spannung oder Strom) wird für den jeweiligen Kanal per Jumper gewählt.Ein integrierter 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, Module linienförmig in Reihe zu schalten. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC; außerdem sind ein integrierter Webserver, eine Web-HMI und doppelte Watchdogs enthalten.Die digitalen Ausgänge sind galvanisch getrennte Open-Collector-Ausgänge vom Typ Sink mit Kurzschluss- und Überlastschutz; Einschaltwert und Sicherheitswert sind programmierbar. Die Isolation zwischen den Modulkreisen beträgt 2500 VDC.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

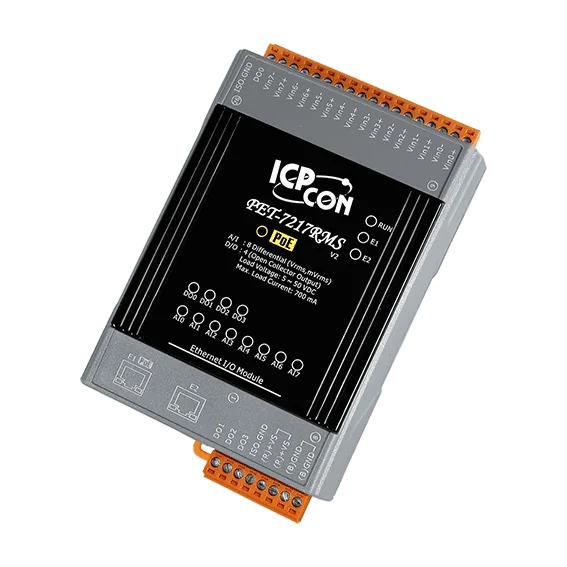

PET-7217RMS ist ein PoE-Ethernet-I/O-Modul zur Messung von Wechselgrößen als echte Effektivwerte (True RMS). Seine acht differentiellen Eingänge lassen sich einzeln für Bereiche von +150 mVrms bis +10 Vrms konfigurieren, und das Modul berechnet den echten Effektivwert von komplexen, nicht sinusförmigen Signalverläufen. Vier potentialgetrennte Open-Collector-Ausgänge vervollständigen die integrierte I/O, sodass das Gerät einen Prozess aus einem einzigen Gerät sowohl überwachen als auch beeinflussen kann.Das Modul eignet sich für Ingenieure, die an entfernten Messstellen präzise Wechselstrommessungen benötigen, ohne eine separate Spannungsversorgung oder zusätzliche Verkabelung. Ein Zwei-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht die Durchschleifung von Geräten entlang einer Netzwerkleitung. Das Modul kann über Ethernet (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC versorgt werden. Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP, mit integriertem Webserver und Web-HMI für Konfiguration und Überwachung.Zu den Schutzfunktionen gehören 2500 VDC Isolation innerhalb des Moduls, ein Überspannungsschutz von ±35 Vrms/±28 VDC an den analogen Eingängen sowie ein Doppel-Watchdog. Die Digitalausgangswerte für Einschaltzustand und Sicherheitszustand sind programmierbar, und der Zugriff wird über Einstellungen für ID, Passwort und IP-Filter gesteuert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfgeräte
