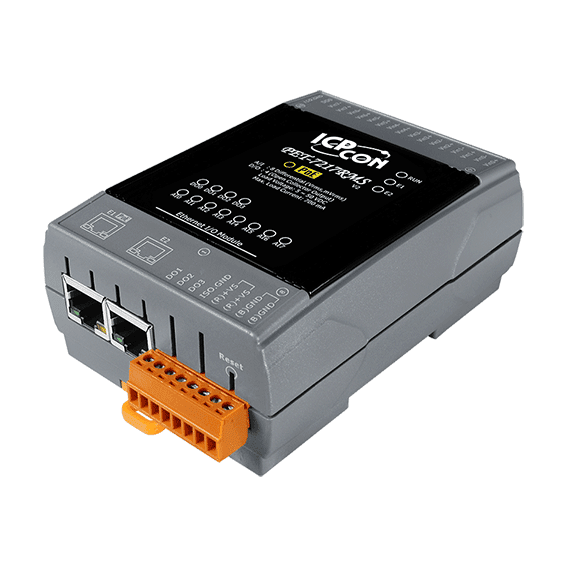

PET-7217RMS PoE Ethernet-I/O-Modul, 8-Kanal True-RMS-AI, 4-Kanal DO
PoE-Ethernet-I/O-Modul mit 8 differentiellen True-RMS-Analogeingängen, 4 potentialgetrennten Open-Collector-Ausgängen und einem Zwei-Port-Switch zur Durchschleifung. Unterstützt Modbus TCP und Modbus UDP.
- 8 differentielle True-RMS-Analogeingänge, 16 Bit Auflösung, je Kanal konfigurierbar von +150 mVrms bis +10 Vrms
- 4 potentialgetrennte digitale Open-Collector-Ausgänge, Sink-Typ, 700 mA je Kanal, Lastspannung +5 ~ +50 VDC
- Zwei-Port-10/100-Base-TX-Switch mit LAN-Bypass für Daisy-Chain-Topologie
- Versorgung über PoE (IEEE 802.3af, Klasse 1) oder Klemmleiste mit +12 ~ +48 VDC
- Unterstützung für Modbus TCP und Modbus UDP mit integriertem Webserver und Web-HMI
- 2500 VDC I/O-Isolation und ±35 Vrms/±28 VDC Überspannungsschutz
428,00 € pro Stück
| 1-9 Stück | 428,00 € | |
|---|---|---|
| 10-30 Stück | 406,00 € | −5 % |
| ab 31 Stück | 385,00 € | −10 % |
Produktinformationen "PET-7217RMS PoE Ethernet-I/O-Modul, 8-Kanal True-RMS-AI, 4-Kanal DO"
PET-7217RMS ist ein PoE-Ethernet-I/O-Modul zur Messung von Wechselgrößen als echte Effektivwerte (True RMS). Seine acht differentiellen Eingänge lassen sich einzeln für Bereiche von +150 mVrms bis +10 Vrms konfigurieren, und das Modul berechnet den echten Effektivwert von komplexen, nicht sinusförmigen Signalverläufen. Vier potentialgetrennte Open-Collector-Ausgänge vervollständigen die integrierte I/O, sodass das Gerät einen Prozess aus einem einzigen Gerät sowohl überwachen als auch beeinflussen kann.
Das Modul eignet sich für Ingenieure, die an entfernten Messstellen präzise Wechselstrommessungen benötigen, ohne eine separate Spannungsversorgung oder zusätzliche Verkabelung. Ein Zwei-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht die Durchschleifung von Geräten entlang einer Netzwerkleitung. Das Modul kann über Ethernet (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC versorgt werden. Die Kommunikation erfolgt über Modbus TCP oder Modbus UDP, mit integriertem Webserver und Web-HMI für Konfiguration und Überwachung.
Zu den Schutzfunktionen gehören 2500 VDC Isolation innerhalb des Moduls, ein Überspannungsschutz von ±35 Vrms/±28 VDC an den analogen Eingängen sowie ein Doppel-Watchdog. Die Digitalausgangswerte für Einschaltzustand und Sicherheitszustand sind programmierbar, und der Zugriff wird über Einstellungen für ID, Passwort und IP-Filter gesteuert.
Anwendungen
- Gebäudeautomation
- Fabrikautomation
- Maschinenautomation
- Fernwartung
- Ferndiagnose
- Prüfgeräte
| Analogeingänge: | 8 |
|---|---|
| Betriebstemperatur: | -25 ~ +75 °C |
| Digitalausgänge: | 4 |
| Montage: | DIN-Schiene |
| Produkttyp: | Ethernet-I/O-Modul |
| Protokoll: | Modbus TCP, Modbus UDP |
| Schnittstelle: | Ethernet |
| Stromeingang: | PoE, +12 ~ +48 VDC |
| Ports: | 2 |
| PoE: | Ja |
| Isolation: | 2500 VDC |
Technische Daten
| Software | |
|---|---|
| Integrierter Webserver | Ja |
| CPU-Modul | |
| Watchdog-Timer | Modul, Kommunikation (programmierbar) |
| Isolation | |
| 2-fache Isolation | I/O: 2500 VDC |
| EMS-Schutz | |
| EFT (IEC 61000-4-4) | ±2 kV für Stromversorgungsleitung |
| ESD (IEC 61000-4-2) | ±4 kV Kontakt für jede Klemme ±8 kV Luft für zufälligen Punkt |
| Surge (IEC 61000-4-5) | ±2 kV für Stromversorgungsleitung |
| LED-Anzeigen | |
| Status | Run, Ethernet, I/O, PoE |
| Analogeingang | |
| Kanäle | 8 (differenziell) |
| Typ | True RMS |
| Auflösung | 16-Bit |
| Genauigkeit | Sinus: 50/60 Hz: ±0,15 % vom Messbereich 45 Hz ~ 10 kHz: ±0,5 % vom Messbereich Nicht-Sinus: Scheitelfaktor = 1 ~ 2: ±0,2 % vom Messbereich Scheitelfaktor = 2 ~ 3: ±0,35 % vom Messbereich DC: 0 ~ 10 Vrms / 0 ~ 5 Vrms / 0 ~ 1 Vrms: ±0,3 % vom Messbereich 0 ~ 500 mVrms / 0 ~ 150 mVrms: ±0,7 % vom Messbereich |
| Abtastrate | 10 Hz (Gesamtkanäle) |
| Eingangsimpedanz | >2 MΩ |
| Überspannungsschutz | ±35 Vrms/±28 VDC |
| Individuelle Kanalkonfiguration | Ja |
| Digitalausgang | |
| Kanäle | 4 |
| Typ | Isolierter Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke |
| Lastspannung | +5 ~ +50 VDC |
| Laststrom | 700 mA/Kanal |
| Überspannungsschutz | +60 VDC |
| Überlastschutz | 1.4 A |
| Kurzschlussschutz | Ja |
| Einschaltwert | Programmierbar |
| Sicherer Wert | Programmierbar |
| Ethernet | |
| Ports | 2 x RJ-45, 10/100 Base-TX, Switch-Ports |
| PoE | Ja |
| LAN-Bypass | Ja |
| Zugangskontrolle | ID, Passwort und IP-Filter |
| Protokoll | Modbus TCP, Modbus UDP |
| Leistung | |
| Verpolungsschutz | Ja |
| Leistungsaufnahme | 4,4 W (max.) |
| Stromversorgung über PoE | IEEE 802.3af, Klasse 1 |
| Stromversorgung über Klemmenblock | +12 ~ +48 VDC |
| Mechanisch | |
| Abmessungen (mm) | 76 x 120 x 42 (W x L x H) |
| Installation | DIN-Schienenmontage |
| Umgebung | |
| Betriebstemperatur | -25 ~ +75 °C |
| Lagertemperatur | -30 ~ +80 °C |
| Feuchtigkeit | 10 ~ 90 % rel. Feuchte, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
