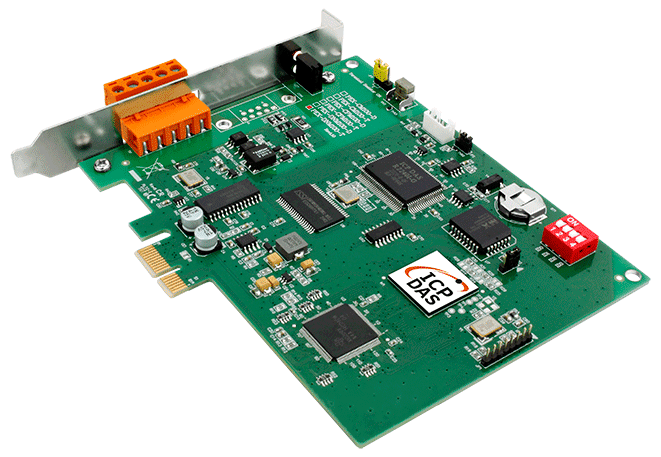

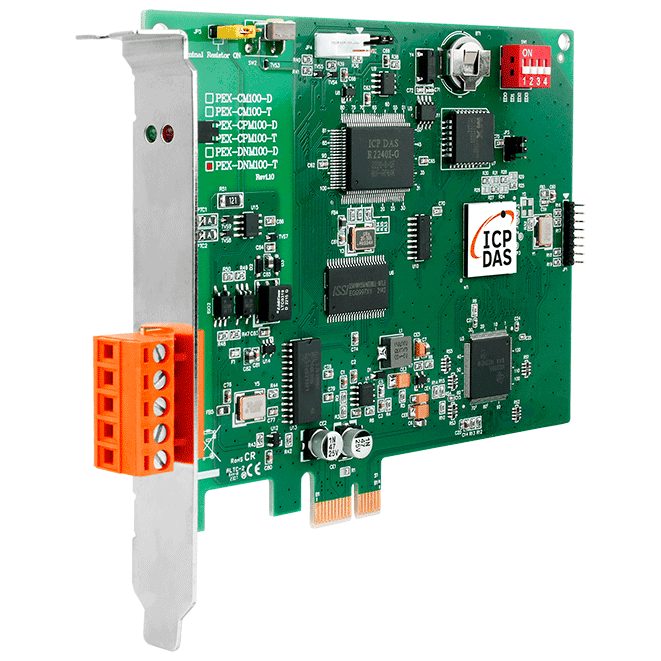

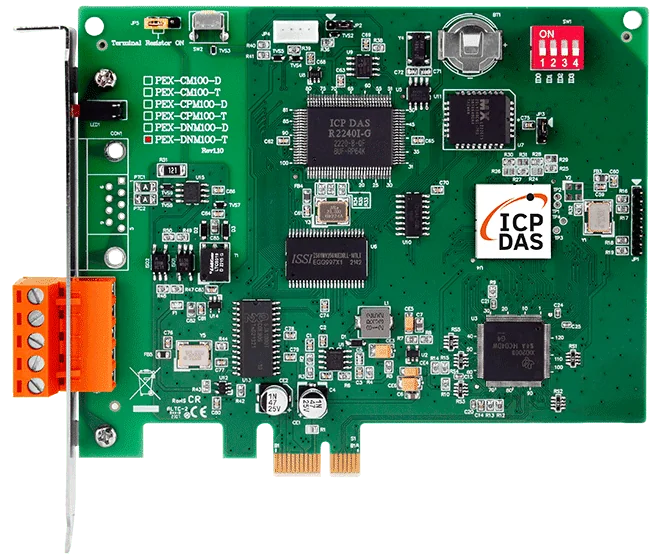

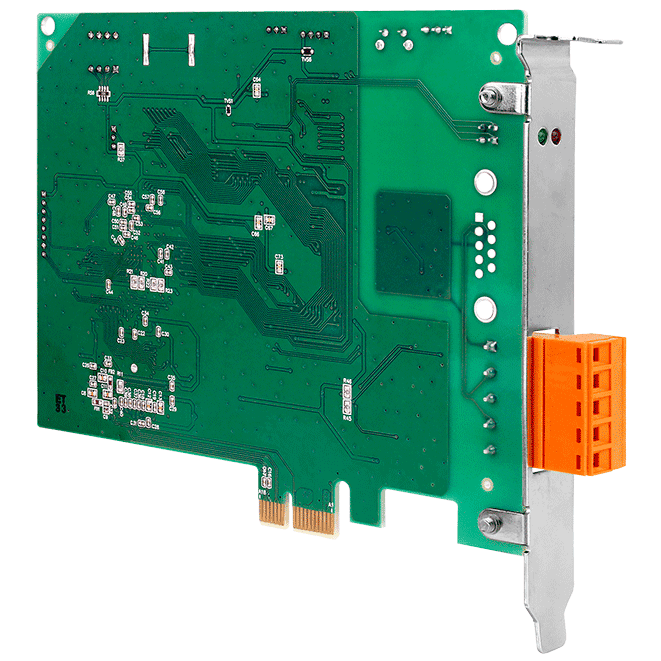

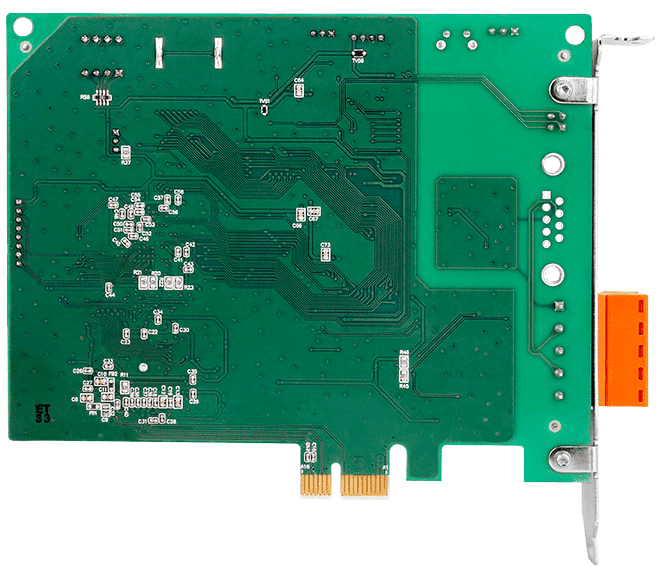

PEX-DNM100-T DeviceNet-Master-PCI-Express-Karte, 1-Port

Der I-7565-DNM-G CR ist ein per USB angebundener DeviceNet-Master-Konverter. Er ermöglicht es einem Host-PC, im Netzwerk einen DeviceNet-Master zu betreiben, ohne eine eigene PAC oder Feldbuskarte zu benötigen. Damit ist er eine kostengünstige Möglichkeit, bestehende Anlagen um DeviceNet-Steuerung zu erweitern. Er unterstützt die Funktionen Group 2 Only Server und UCMM für die Kommunikation mit Slave-Geräten.Der Konverter verfügt über einen unabhängigen, CAN-basierten DeviceNet-Anschluss mit einem NXP-SJA1000T-Controller, der mit 16 MHz arbeitet. Die programmierbare Master-MAC-ID und die wählbare Baudrate von 125, 250 oder 500 kbps eignen sich für verschiedene Netzwerkstrukturen. Ein Jumper schaltet einen 120-Ω-Abschlusswiderstand zu, und der Anschluss ist galvanisch getrennt, mit einer Spannungsfestigkeit von 3000 VDC für DC-DC-Trennung und 2500 Vrms für die Optokoppler-Trennung.Treiber werden für Win XP, Win7, Win8 und Win10 in 32-Bit- und 64-Bit-Ausführung sowie für Linux mitgeliefert. Das SDK unterstützt die Umgebungen x64 DLL, .NET DLL, VB6, VC6 und BCB6. Das Gerät wird auf einer DIN-Hutschiene montiert und arbeitet im Temperaturbereich von -25 ~ +75 °C.AnwendungenKommunikation mit PowerFlex400-AntriebenSMC-VentilanwendungenIFC-125-VentilanwendungenMKS-FRCA-VentilanwendungenSICK-Abstandssensor-AnwendungenDiagnosesysteme für Radtraktoren

Die PISO-DNM100U-T (Bestellcode PISO-DNM100U-T CR) macht einen Windows-basierten PC zum DeviceNet-Master im Netzwerk. Sie verfügt über einen eigenen, unabhängigen CAN-Bus-Port mit einer vordefinierten Master-Slave-Verbindungsgruppe und unterstützt die Funktionen Group 2 Only Server und UCMM für die Kommunikation mit Slave-Geräten.Die Karte basiert auf einem CAN-Controller NXP SJA1000T und einem Transceiver 82C250, die Buszugriffssteuerung, Fehlererkennung mit automatischer Korrektur und Neuübertragung bereitstellen. Die universelle PCI-Schnittstelle akzeptiert sowohl 5-V- als auch 3,3-V-PCI-Steckplätze, die Kartennummer wird über DIP-Schalter eingestellt.Geeignet für industrielle Automatisierung, Gebäudeautomation, Fahrzeug-, Schiffs- und eingebettete SteuerungsnetzwerkeTreiberunterstützung für Windows XP, 7, 8 und 10 (32-Bit und 64-Bit), mit SDK-Unterstützung für VB 6.0, VC++ 6.0, BCB 6.0 und Visual Studio .NETAnwendungenProduktion und Prüfung von LCD-PanelsKommunikation mit PowerFlex400-AntriebenVentilsteuerung mit SMC-, IFC-125- und MKS-FRCA-VentilenIntegration von SICK-AbstandssensorenIndustrielle Automatisierung, Gebäudeautomation, Fahrzeug-, Schiffs- und eingebettete Steuerungsnetzwerke

Das GW-7433D-G verbindet CANopen-Netzwerke mit Ethernet-basierten Steuerungssystemen. Feldseitig arbeitet es als CANopen-Master und kommuniziert mit Slave-Geräten über PDO- und SDO-Dienste. Anlagenseitig tritt es als Modbus-TCP-Server und Modbus-RTU-Slave auf, sodass eine bestehende CANopen-Installation von jedem Modbus-TCP-Client oder Modbus-RTU-Master aus überwacht und gesteuert werden kann.Die Slave-Geräte werden mit der Konfigurationssoftware des Herstellers vordefiniert. Beim Hochlauf erfasst das Gateway die erforderlichen Informationen von diesen Slaves. Es unterstützt bis zu 20 CANopen-Slave-Geräte, und bis zu fünf Modbus-TCP-Clients können gleichzeitig auf das Gerät zugreifen.Der Listen-Modus ermöglicht es Ingenieuren, die Daten der CANopen-Slaves zu überwachen, ohne am Netzwerkverkehr teilzunehmen. Slaves können im laufenden Betrieb hinzugefügt oder entfernt werden; CANopen-Status, Kommunikationszustände von Slaves und Gateway sowie Verbindungsabbrüche lassen sich über Modbus-Befehle abfragen.AnwendungenSteuerungssystemeGebäudeautomationFabrikautomationVerteilte DatenerfassungÜberwachung und Steuerung von Windkraftanlagen mit Integration großer Wechselrichter und SPSen

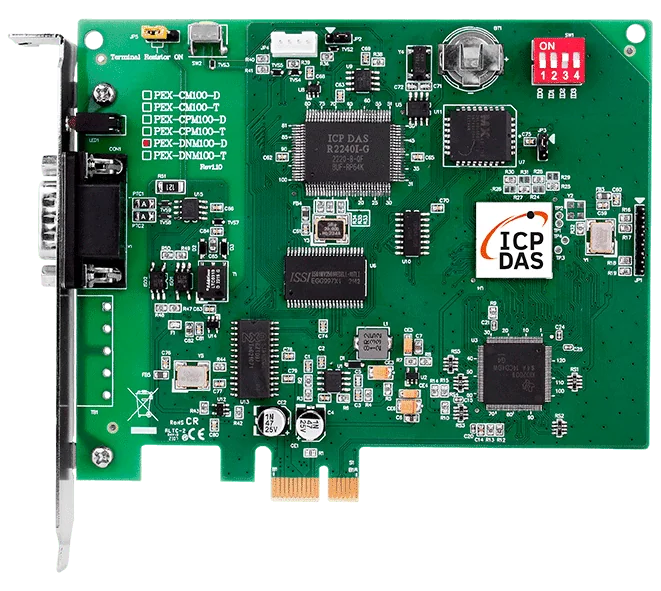

Die PEX-DNM100-D erweitert einen Windows-PC über einen PCI-Express-Steckplatz um einen DeviceNet-Master. Die Karte arbeitet als Master in einem DeviceNet-Netzwerk und kommuniziert mit Slave-Geräten über das vordefinierte Master-Slave-Verbindungsset, mit Group-2-Server- und UCMM-Funktionen. Ihr eigenständiger CAN-Bus-Port macht sie zu einer kostengünstigen Option für DeviceNet-Anwendungen, die eine dedizierte Master-Schnittstelle benötigen.Die Karte verwendet den CAN-Controller NXP SJA1000, der die Busarbitrierung, die Fehlererkennung mit automatischer Korrektur sowie die Wiederholung übertragener Telegramme übernimmt. Master-MAC-ID und Baudrate sind programmierbar. Die Karte unterstützt Auto-Suche, das Hinzufügen und Entfernen von Geräten im laufenden Betrieb sowie die automatische Wiederverbindung nach einer Unterbrechung.Mitgeliefert werden Treiber für Windows XP, 7, 8 und 10 (32-Bit und 64-Bit) sowie ein SDK für VB 6.0, VC++ 6.0, BCB 6.0 und Visual Studio .NET. Die Karte eignet sich für industrielle Automatisierung, Gebäudeautomation, Fahrzeug-, Schiffs- und eingebettete Steuerungsnetzwerke.AnwendungenIndustrielle AutomatisierungGebäudeautomationFahrzeugsystemeSchiffssystemeEingebettete Steuerungsnetzwerke
