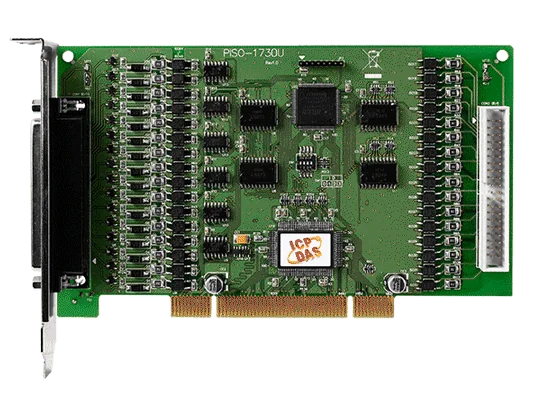

PISO-1730U Universeller PCI-Isolator-DI/DO-Karte, 32-Kanal-DI und 32-Kanal-NPN-Sink-DO
PCI-Karte mit 32 optisch isolierten digitalen Eingängen und 32 Open-Collector-NPN-Sink-Ausgängen in vier galvanisch getrennten Gruppen, für Fabrik-, Test- und Laborautomation.
- Universelle PCI-Schnittstelle mit Unterstützung für 3,3-V- und 5-V-Bussignalisierung, 32 Bit, 33 MHz
- 32 optisch isolierte digitale Eingänge mit 9 ~ 24 V EIN-Pegel und typisch 4 kHz Reaktionszeit
- 32 Open-Collector-Sink-Ausgänge (NPN), 100 mA/+30 V pro Kanal bei 100 % Einschaltdauer
- Vier galvanisch getrennte Gruppen mit integriertem DC/DC-Wandler, 3000 VDC Isolation und 3750 Vrms Optokopplerisolation
- 4-Bit-Card-ID-Schalter zur Identifizierung einzelner Karten, wenn zwei oder mehr Karten eingebaut sind
- Enthält Kabel CA-4037B und zwei D-Sub-Steckverbinder CA-4002
250,00 € pro Stück
| 1-9 Stück | 250,00 € | |
|---|---|---|
| 10-30 Stück | 238,00 € | −5 % |
| ab 31 Stück | 225,00 € | −10 % |
Produktinformationen "PISO-1730U Universeller PCI-Isolator-DI/DO-Karte, 32-Kanal-DI und 32-Kanal-NPN-Sink-DO"
PISO-1730U ist eine universelle PCI-Digital-I/O-Karte, die in 3,3-V- und 5-V-PCI-Steckplätze passt. Sie kombiniert 32 optisch isolierte digitale Eingänge mit 32 Open-Collector-Sink-Ausgängen (NPN) in vier galvanisch getrennten Gruppen. So wird der Hostrechner von feldseitigen Spannungen abgeschirmt, und Masseschleifenprobleme werden vermieden.
Diese Karte eignet sich, wenn Sie einen großen Block galvanisch getrennter I/O in einem PC benötigen, etwa für Fabrikautomation, Produktprüfung oder Laboranwendungen. Die Eingangs- und Ausgangsports beziehen ihre Versorgung aus einer externen Quelle. Jeder Ausgangskanal wird von einem Darlington-Transistor angesteuert, der für 100 mA/+30 V pro Kanal bei 100 % Einschaltdauer ausgelegt ist. Die Karte verfügt außerdem über einen 4-Bit-Card-ID-Schalter, mit dem die Software einzelne Karten unterscheiden kann, wenn zwei oder mehr Karten in einem Computer installiert sind.
Treiber und eine DLL mit ActiveX-Steuerelement werden für Linux, DOS und Windows bereitgestellt, mit Beispielprogrammen für C, C++, Delphi, Visual Basic, C# und LabVIEW. Diese Bestellnummer enthält ein Kabel CA-4037B und zwei D-Sub-Steckverbinder CA-4002.
Anwendungen
- Fabrikautomation
- Produktprüfung
- Laborautomation
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Digitalausgänge: | 32 |
| Digitaleingänge: | 32 |
| Montage: | PCI-Steckplatz |
| Produkttyp: | DAQ-Platine |
| Schnittstelle: | PCI (universell 3,3 V/5 V) |
| Isolation: | 3750 Vrms |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 40-polige Stiftleiste x 1 |
| Karten-ID | Ja (4-Bit) |
| Digitaleingang | |
| Kanäle | 32 |
| Typ | Nasskontakt Optokoppler |
| Senke/Quelle (NPN/PNP) | Senke/Quelle |
| Spannungspegel EIN | 9 ~ 24 V (min. 7 V; max. 30 V) |
| Spannungspegel AUS | 0 ~ 1 V |
| Reaktionsgeschwindigkeit | 4 kHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Isolation | 3750 Vrms (bei Verwendung externer Versorgung) |
| Digitalausgang | |
| Kanäle | 32 |
| Typ | Open-Collector |
| Senke/Quelle (NPN/PNP) | Senke (NPN) |
| Betriebsmodus | Statische Aktualisierung |
| Laststrom | 100 mA/+30 V für jeden Kanal @ 100 % Einschaltdauer |
| Reaktionsgeschwindigkeit | 4 kHz (typisch) |
| Isolation | 3750 Vrms |
| PC-Bus | |
| Typ | 3,3 V/5 V Universal-PCI, 32 Bit, 33 MHz |
| Datenbus | 8 Bit |
| Leistung | |
| Leistungsaufnahme | 600 mA @ +5 V |
| Mechanisch | |
| Abmessungen (mm) | 105 x 180 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
DB37-Stecker-auf-Stecker-Kabel, 90º, 1 m.
DB37-Stecker-auf-Stecker-Kabel, 1 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 1,5 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 3 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform, 5 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 5 m.
Die DB-16P16R CR ist eine Tochterplatine, die einer kompatiblen digitalen 37-poligen E/A-Schnittstelle 16 isolierte digitale Eingänge und 16 Relaisausgänge mit Schließer-Kontakt (Form A) hinzufügt. Sie ist für den Betrieb mit den Karten PISO-P32C32 und ISO-P32C32 sowie mit OPTO-22-kompatiblen digitalen E/A-Karten wie DIO24, DIO48, DIO144, PIO-D144U, PIO-D96U und PIO-D48U ausgelegt.Jeder Relaiskanal verfügt über eine LED, die leuchtet, sobald das Relais angesteuert wird. Dies erleichtert die Kontrolle des Schaltzustands bei Inbetriebnahme und Fehlersuche. Die Feldverdrahtung erfolgt über Schraubklemmen, die Platine wird auf einer Hutschiene montiert.Diese Bestellnummer enthält das Kabel CA-3710D, einen 1 m langen DB37-Stecker-auf-Stecker-Verbinder mit 180°-Konfiguration, zum Anschluss der Platine an die übergeordnete E/A-Karte.16 isolierte digitale Eingangskanäle16 Relaisausgänge mit Schließer-Kontakt (Form A), Nennwert 250 VAC/30 VDC bei 3 A bzw. 5 A37-poliger Steckverbinder zur Ansteuerung von Relais und EingängenLED-Anzeige für jedes angesteuerte RelaisSchraubklemmen für die FeldverdrahtungVersorgungseingang +12 ~ 30 VDC, 0,20 A bei +24 V max.Betriebstemperatur -25 ~ +75 °CAnwendungenErweiterung OPTO-22-kompatibler digitaler E/A-Systeme mit isolierten Eingängen und RelaisausgängenRelaisschaltung, gesteuert über die Karten PISO-P32C32 oder ISO-P32C32Schalttafelmontierte digitale E/A in industriellen Schaltschränken
Die DB-37 CR ist eine Schraubklemmen-Breakout-Platine zum Anschluss der Feldverdrahtung an eine DAQ-I/O-Karte mit 37-poligem D-Sub-Steckverbinder. Sie bietet Ingenieuren einen praktischen Anschlusspunkt im Rastermaß von 5,08 mm, sodass Signale verdrahtet und gewartet werden können, ohne direkt am I/O-Steckverbinder zu arbeiten.Jede Klemme ist Pin für Pin auf die 37-polige D-Sub-Schnittstelle abgebildet, was die Kabelplanung und Fehlersuche bei der Inbetriebnahme vereinfacht. Die Platine ist für einen maximalen Strom von 1 A und eine maximale Gleichspannung von 50 V ausgelegt, mit einer Spannungsfestigkeit von 250 VAC für eine Minute.Die Platine misst 130 mm x 78 mm und ist für einen Betriebsbereich von 0~ +60 °C und einen Lagerbereich von -30 ~ +80 °C spezifiziert, bei einer Luftfeuchtigkeit von 10 % ~ 90 %, nicht kondensierend. Sie verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenFeldverdrahtung für DAQ-I/O-Karten mit 37-poligen D-Sub-SteckverbindernAnschluss von Signalen für Datenerfassungssysteme
Die DN-37 CR ist eine DB37-Buchse-zu-Schraubklemmenplatine zum Anschluss von Feldsignalen an DB37-basierte Datenerfassungshardware. Sie bietet zwei 37-polige D-Sub-Steckverbinder, von denen einer für Erweiterungen vorgesehen ist, sowie zwei 19-polige Schraubklemmenleisten mit 5,08 mm Rastermaß, montiert auf einer DIN-Schiene.Dieser Bestellcode enthält ein Kabel CA-3710, DB37 Stecker-auf-Stecker, 45º, 1 m, sodass die Platine direkt nach dem Auspacken an ein kompatibles DB37-Gerät angeschlossen werden kann. Die Platine ist für bis zu 1 A und 50 V DC ausgelegt, mit einer Durchschlagsfestigkeit von 250 VAC für eine Minute.Mit Abmessungen von 144 mm x 72 mm eignet sich die Platine für Schaltschränke, in denen eine Montage auf einer DIN-Schiene erforderlich ist. Sie ist für einen Betriebsbereich von 0 ~ 60 °C spezifiziert und verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenFeldverdrahtung für DB37-basierte DatenerfassungsplatinenSchraubklemmen-Breakout in Schaltschränken auf DIN-Schiene
Ähnliche Produkte

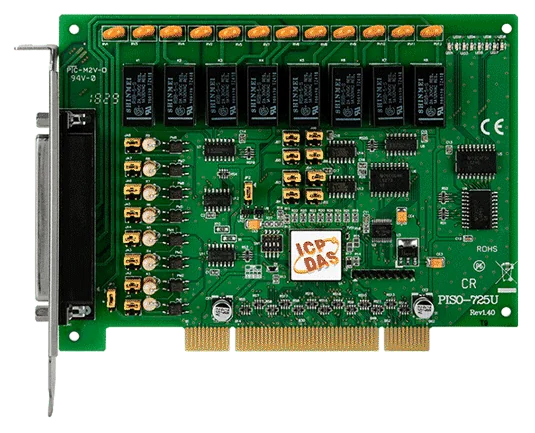

Die PISO-725U ist eine universelle PCI-Digital-I/O-Karte für PCs, die sowohl geschaltete Steuerausgänge als auch galvanisch getrennte Kontakterfassung benötigen. Sie passt in PCI-Steckplätze mit 3,3 V und 5 V und vereint acht elektromechanische Relaiskanäle mit acht optisch isolierten digitalen Eingängen auf einer Karte.Die Relaiskanäle eignen sich für Stromkreise, die mit einem Steuersignal geringer Leistung bei vollständiger galvanischer Trennung angesteuert werden müssen, oder für Fälle, in denen ein Signal mehrere Stromkreise schalten soll. Der Relaisstatus kann softwareseitig ausgelesen werden, und onboard-LEDs zeigen den Zustand jedes Kanals an. Alle Relais sind beim Einschalten stromlos.Die digitalen Eingänge verfügen über eine Fotoisolation von 3750 Vrms und lassen sich per Hardware-Jumper für isolierten oder nicht isolierten Betrieb konfigurieren. Jeder Eingang erzeugt bei einer Zustandsänderung einen Interrupt, sodass das Schließen und Öffnen von Kontakten ohne kontinuierliches Polling erkannt werden kann. Ein Card-ID-Schalter ermöglicht es der Software, einzelne Karten zu identifizieren, wenn zwei oder mehr Karten in einem Computer installiert sind. Die Karte wird mit einem D-Sub-Anschluss CA-4002 geliefert.AnwendungenFabrikautomationProduktprüfungLaborautomationÜberwachung von KontaktschlüssenErfassung externer SpannungenLasterfassungI/O-Steuerung

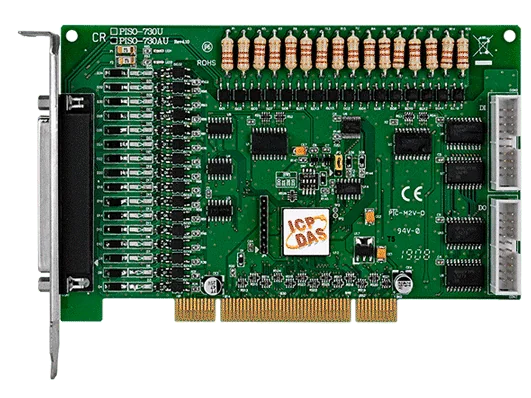

Die PISO-730AU CR ist eine universelle PCI-Karte, die zwei digitale I/O-Gruppen auf einer Platine vereint: 16 optisch isolierte Eingangs- und 16 isolierte PNP-Ausgangskanäle sowie 16 TTL-Eingangs- und 16 TTL-Ausgangskanäle. Sie eignet sich für Ingenieure, die Feldsignale an einem PC schalten oder erfassen müssen, ohne eine direkte elektrische Verbindung zwischen Host und Verdrahtung herzustellen.Die isolierten Kanäle bieten eine Isolation von 3750 Vrms, die Erdschleifen unterbricht und den Host-Rechner vor Spannungsspitzen schützt. Jeder isolierte Ausgang ist für 100 mA bei +30 V pro Kanal bei 100 % Einschaltdauer ausgelegt; die Ausgänge sind vom Typ PNP mit offenem Emitter. Die Karte wird mit einem D-Sub-Steckverbinder CA-4002 zur Feldverdrahtung geliefert.Unterstützt universelle PCI-Steckplätze mit 3,3 V und 5 V (32 Bit, 33 MHz)Statischer Aktualisierungsmodus mit typisch 4 kHz Reaktionszeit auf den isolierten KanälenZwei Interrupt-Quellen und eine 4-Bit-Karten-ID für Systeme mit mehreren KartenAnwendungenFabrikautomationProduktprüfungLaborautomatisierung

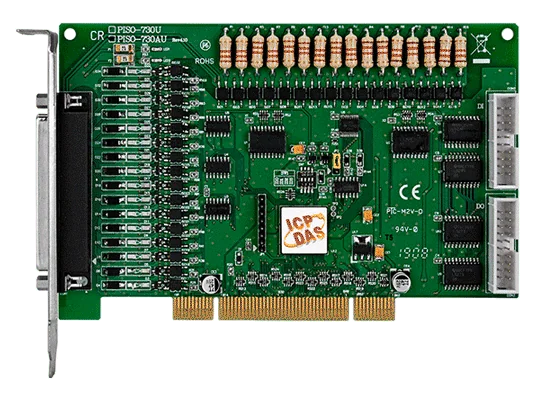

PISO-730AU-5V CR ist eine universelle PCI-Karte mit 32 optisch isolierten digitalen I/O-Kanälen (16 Eingänge und 16 Ausgänge) sowie 32 digitalen I/O-Kanälen mit TTL-Pegel (16 Eingänge und 16 Ausgänge). Sie eignet sich für Ingenieure, die galvanisch getrennte Signale neben direkten Logikpegel-Anschlüssen an einem Host-PC benötigen.Die isolierten Ein- und Ausgänge verwenden Optokoppler mit einer Spannungsfestigkeit von 3750 Vrms, sodass Feldsignale gegenüber der Host-Masse potenzialfrei sein können. Dies verhindert Masseschleifen und schützt den Computer vor schädlichen Spannungsspitzen. Jeder isolierte Ausgang verfügt über eine integrierte Löschdiode für induktive Lasten, wodurch die Kanäle für Alarme, Signalschaltungen und die Ansteuerung externer Schaltungen mit höherem Spannungspegel praxistauglich sind.Diese Bestellnummer enthält einen Steckverbinder CA-4002 D-Sub. Die Karte ist für Anwendungen in der Fabrikautomation, Produktprüfung und Laborautomation vorgesehen.AnwendungenFabrikautomationProduktprüfungLaborautomation

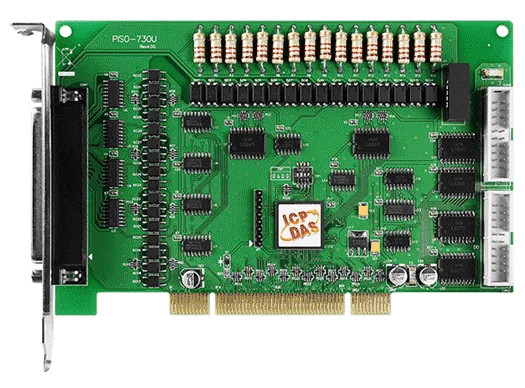

Die PISO-730U CR ist eine universelle PCI-Karte für Ingenieure, die optisch isolierte und TTL-pegelige digitale I/O in einem Steckplatz benötigen. Sie verfügt über 16 isolierte digitale Eingänge, 16 isolierte Open-Collector-Ausgänge (NPN-Senke) sowie 16 TTL-digitale Eingänge und 16 TTL-digitale Ausgänge, an einem 32-Bit-PCI-Bus mit 33 MHz.Die isolierten Kanäle sind für 3750 Vrms ausgelegt. Dadurch bleibt die Feldverdrahtung elektrisch vom Host-PC getrennt, und Masseschleifen werden vermieden. Die isolierten Ausgänge umfassen einen Darlington-Transistor (NPN) und eine integrierte Schutzdiode für induktive Lasten. Der Zustand der Ausgänge kann auf Registerebene zurückgelesen werden. Ein 4-Bit-SMD-Kartenkennungsschalter ermöglicht es der Software, jede Karte eindeutig zu identifizieren, wenn zwei oder mehr Karten in einem Rechner installiert sind.Dieser Bestellcode enthält einen D-Sub-Steckverbinder CA-4002. Treiber und Entwicklungsunterstützung gibt es für Linux, DOS und Windows, mit einer DLL, einem ActiveX-Steuerelement und Beispielprogrammen für mehrere Sprachen, darunter C#.NET, Visual Basic.NET und LabVIEW.AnwendungenFabrikautomationProduktprüfungLaborautomatisierung
