PISO-PS300U Universelle PCI-3-Achsen-Stepper/Servo-Motion-Control-Karte

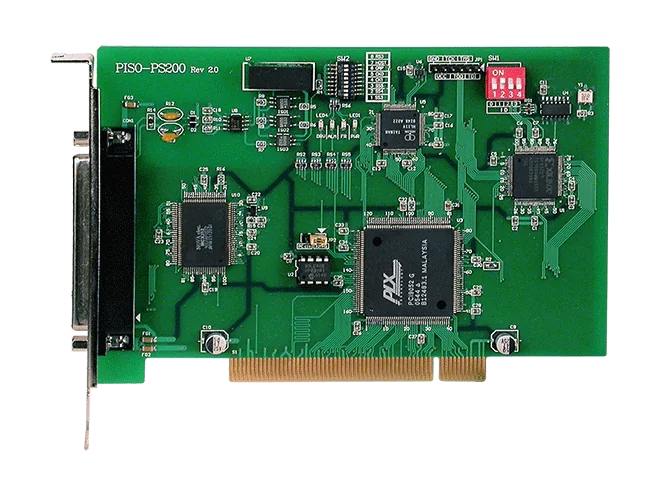

Die PISO-PS200 ist eine PCI-Motion-Control-Karte für die unabhängige Zweiachsensteuerung von Schritt- und Pulsservoantrieben. Jede Achse gibt Impulse mit bis zu 4 MHz aus und liest einen 32-Bit-Encoder-Zähler aus. Handrad- und Tippbetrieb sowie programmierbare automatische Referenzfahrt und Software-Endlagen sind integriert. Sie eignet sich für Maschinen, die auf zwei Achsen von einem einzigen PC aus präzise positionieren müssen.Interpolation und Geschwindigkeitsprofile werden direkt auf der Karte berechnet. Lineare und zirkulare 2-Achs-Interpolation, kontinuierliche Interpolation sowie programmierbare T/S-Kurven-Beschleunigung und -Verzögerung sind enthalten. Der integrierte FRnet-Master erweitert die Fernein-/-ausgänge um bis zu 128 DI und 128 DO über eine Zweidrahtschnittstelle und wird automatisch innerhalb von 2,88 ms abgefragt.Die Karte wird unter Windows 7/10 (32/64-Bit) sowie Windows XP/2000 (32-Bit) unterstützt und wird mit dem EzGo-Utility ausgeliefert. Sie benötigt einen 5-V-PCI-Bus und nimmt +5 V bei 500 mA auf. Der Nennbetriebstemperaturbereich liegt bei -20 ~ +75 °C.AnwendungenHalbleiterfertigungBauteilinspektionQualitätskontrolle in der FertigungInspektion in der Lebensmittel- und GetränkeindustrieMikroskopie und medizinische BildgebungBiometrische AnwendungenX-Y-Z-TischStanzmaschinen mit fester TeilungTransfermaschinenSpinnerBe- und Entladung

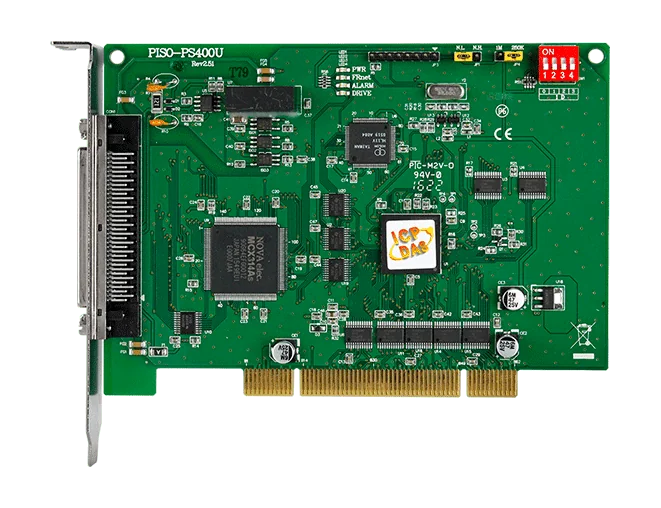

Die PISO-PS400U ist eine impulsbasierte Motion-Control-Karte mit 4 Achsen für Industrie-PCs mit universellem PCI-Bus und eignet sich für allgemeine Bewegungssteuerungsaufgaben. Jede Achse gibt Impulse mit bis zu 4 MHz aus und liest einen 32-Bit-Encoder-Zähler aus, sodass sich Schritt- oder Servoantriebe mit einer einzigen Karte ansteuern lassen.Die meisten Bewegungsfunktionen, darunter Interpolation, T/S-Kurven-Beschleunigung und -Verzögerung, automatisches Referenzieren und synchrone Aktionen, laufen im Motion-ASIC und nicht im Hauptprozessor. Der Bewegungsstatus, die FRnet-I/O und andere I/O-Karten im selben PC lassen sich auch während der Motoransteuerung überwachen, und dank der geringen CPU-Last können sich mehrere Karten einen PC teilen.Die Variante U ist die universelle PCI-Version und unterstützt PCI-Steckplätze mit 3,3 V und 5 V. Der FRnet-Master erweitert das System um bis zu 128 digitale Eingänge und 128 digitale Ausgänge, die automatisch innerhalb von 2,88 ms abgefragt werden. ICP DAS stellt Funktionen und Beispiele bereit, die den Programmieraufwand reduzieren.AnwendungenHalbleiterfertigungBauteilinspektionQualitätskontrolle in der FertigungInspektion in der Lebensmittel- und GetränkeindustrieMikroskopie und medizinische BildgebungBiometrische AnwendungenX-Y-Z-TischeStanzmaschinen mit fester TeilungTransfersystemeSchleudernBe- und Entladesysteme

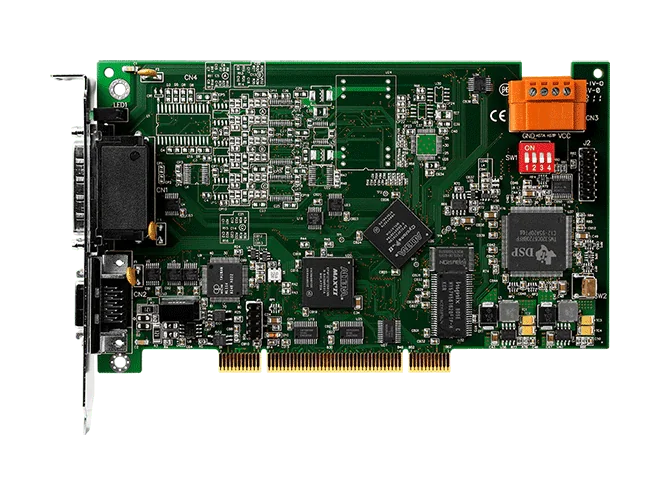

PISO-PS600 ist eine PCI-Motion-Controller-Karte für Ingenieure, die bis zu sechs Achsen von einem PC aus koordinieren müssen. Eine Kombination aus DSP und FPGA übernimmt auf der Karte die Pulsausgabe, die Encoder-Rückführung und die Interpolation, sodass der Host für die Anwendungslogik frei bleibt. Jede Achse kann im voll geschlossenen oder halb geschlossenen Regelkreis betrieben werden, mit inkrementeller oder absoluter Positionierung.Die Karte eignet sich für Maschinen, die schnelle Bahnsteuerung benötigen, etwa X-Y-Z-Tische, Stanz- und Transfersysteme. Bewegungsprofile nutzen programmierbare T/S-Kurven für Beschleunigung und Verzögerung, und Geschwindigkeit sowie Position lassen sich während einer laufenden Bewegung ändern. Unterstützt werden lineare Interpolation über zwei bis sechs Achsen, Kreisinterpolation über zwei bis drei Achsen sowie Helixinterpolation auf drei Achsen.Ein integrierter FRnet-Master-Port erweitert die digitalen I/Os um bis zu 128 Eingänge und 128 Ausgänge über eine Zweidrahtverbindung, die automatisch abgefragt wird. Latch-Eingänge, Positionsvergleichsausgänge, ein manueller Impulsgeber und Jog-Funktionen vervollständigen die Bewegungs-I/Os der Karte.AnwendungenHalbleiterfertigungBauteilinspektionQualitätskontrolle in der FertigungInspektion in der Lebensmittel- und GetränkeindustrieMikroskopie und medizinische BildgebungBiometrische AnwendungenX-Y-Z-TischStanzmaschinen mit fester TeilungTransfersystemeSpinnerBe- und Entladung

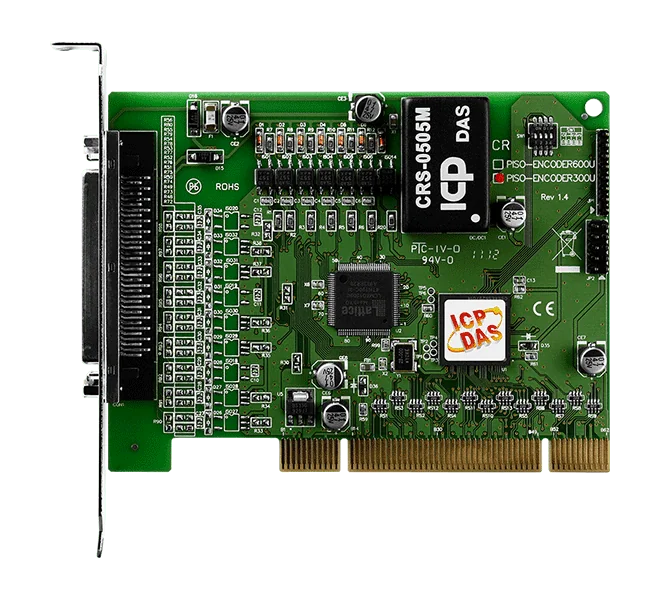

Die PISO-ENCODER300U ist eine Universal-PCI-Karte für Bewegungs- und Positionsrückmeldung in PC-basierter Automatisierung. Sie bietet drei unabhängige Encoder-Achsen, jeweils mit einem echten 32-Bit-Zähler, der Encoder-Frequenzen von bis zu 4 MHz verarbeitet. Ein digitales Filter dritter Ordnung im Inneren hilft, die Zählwerte auch auf störbehafteten Signalleitungen zuverlässig zu halten.Jede Achse kann im Quadrant-, CW/CCW- oder PULSE/DIR-Zählmodus betrieben werden. Die Zähler lassen sich über einen programmierbaren Registerbefehl, durch den Indeximpuls am C-Kanal bei jeder Umdrehung oder über die externen Hardware-Reset-Pins HR1 bis HR6 zurücksetzen, die zusätzlich als digitale Eingänge genutzt werden können. Die Karte ergänzt acht digitale Ausgänge, die durch Optokoppler mit 2500 Vrms galvanisch getrennt sind, um das Host-System vor hohen Spannungen zu schützen.Der Bestellcode CR enthält den Steckverbinder CA-SC68 (SCSI-II, 68-polig, Stecker) mit Lötanschlüssen und Abdeckung. Gerätetreiber und Funktionsbibliotheken werden für DOS, Windows 7 und Windows XP/2000 bereitgestellt.AnwendungenHalbleiterfertigungBauteilprüfungQualitätskontrolle in der FertigungInspektion in der Lebensmittel- und GetränkeindustrieMikroskopie und medizinische BildgebungBiometrische AnwendungenX-Y-Z-TischeStanzmaschinen mit festem VorschubTransfersystemeSchleudernBe- und Entladesysteme
