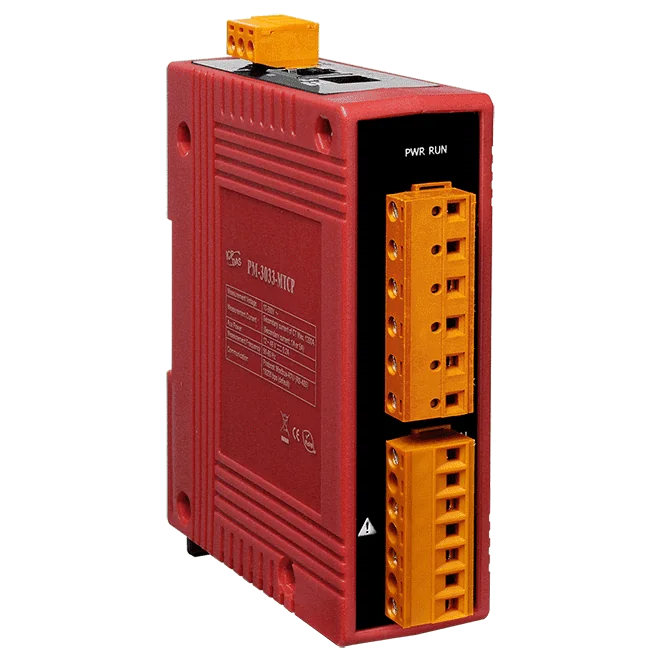

PM-3033-MTCP 3-Phasen-Energiezähler, Modbus TCP, 1A/5A-Stromwandlereingang

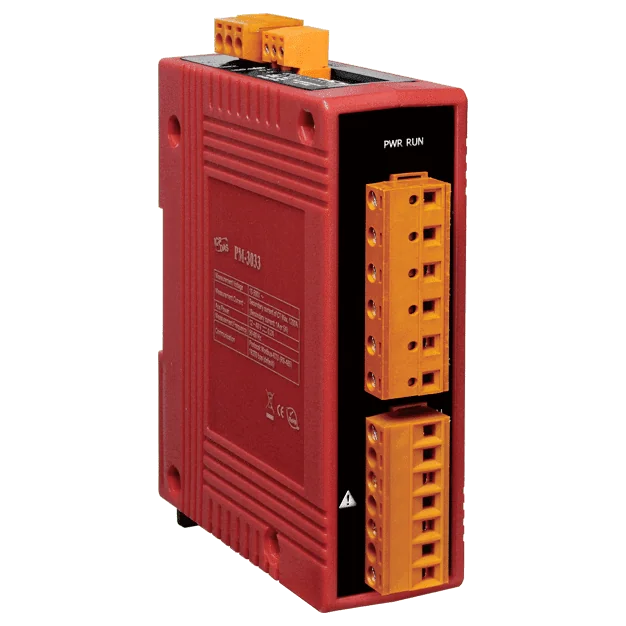

PM-3033 CR ist ein Dreiphasen-Energiezähler mit RS-485-Schnittstelle, der Modbus RTU verwendet. Er erfasst echten Effektivwert von Spannung und Strom, Wirk-, Blind- und Scheinleistung sowie Energie, Leistungsfaktor und Frequenz, mit einer Datenaktualisierung einmal pro Sekunde, sodass Ingenieure den Verbrauch laufender Anlagen verfolgen können.Die Stromeingänge nehmen 1A- oder 5A-Sekundärstromwandler direkt auf, sodass keine separaten Messstromwandler erforderlich sind, was die Installationskosten senkt. Der Zähler unterstützt die Anordnungen 3P4W, 3P3W, 1P3W und 1P2W, akzeptiert Spannungseingänge von 10 bis 500 V und kann sowohl in Niederspannungs-Primärkreisen als auch in Sekundärkreisen eingesetzt werden.Die Baudrate ist über DIP-Schalter wählbar (9600, 19200 Standard, 38400 oder 115200), und die Datenformate reichen von N,8,1 (Standard) bis O,8,2. Das Kunststoffgehäuse für die Hutschienenmontage bietet 3000 VDC Isolation an der seriellen Schnittstelle und arbeitet im Temperaturbereich von -20 bis +70 °C.AnwendungenGeneratorüberwachungSchaltanlagen und VerteilungssystemeEnergiemanagement

PM-3033-CPS CR ist ein CANopen-Dreiphasen-Energiezähler für Ingenieure, die Echtzeit-Energiewerte aus Niederspannungs-Primärkreisen oder Mittel- und Hochspannungs-Sekundärkreisen benötigen. Er nimmt sekundärseitige 1A/5A-Stromwandler direkt auf, sodass keine separaten Messstromwandler erforderlich sind, was die Installationskosten senkt.Der Zähler erfasst echte Effektivwerte von Spannung und Strom, Wirk-, Blind- und Scheinleistung sowie Energie, Leistungsfaktor, Frequenz und den Gesamtklirrfaktor (THD). Die Energieanalyse deckt die Verdrahtungsarten 3P4W, 3P3W, 1P3W und 1P2W ab, die Datenaktualisierungsrate beträgt eine Sekunde. Der Eingangsbereich von 10 ~ 500 VAC und die Unterstützung für 50/60 Hz eignen sich für eine breite Palette von Installationen.Die CANopen-Schnittstelle wird über DIP-Schalter konfiguriert, mit Baudraten von 125 k (Standard) bis 1 M. Das hutschienenmontierte Kunststoffgehäuse, die Potenzialtrennung von 3000 VDC und die Versorgungsspannung von +12 ~ 48 VDC erleichtern die Integration in Generatorüberwachungs- und Schaltanlagenverteiler.AnwendungenGeneratorüberwachungSchaltanlagen-VerteilersystemeEnergiemanagement

Der PM-3112-100-MTCP CR ist ein einphasiger Energiezähler für die Echtzeitüberwachung elektrischer Größen. Er misst den echten Effektivwert von Spannung und Strom sowie Wirk-, Blind- und Scheinleistung, Energiesummen, Leistungsfaktor und Frequenz und überträgt die Daten jede Sekunde über Modbus TCP.Diese Variante wird mit zwei aufklemmbaren 60-A-Stromwandlern geliefert, jeweils mit 10 mm Öffnung und 1,8 m Anschlussleitung. Damit lässt sich das Gerät an bestehende Leiter montieren, ohne die Last abzuklemmen. Auf der Strommessseite deckt es 0,05 A bis 60 A ab, auf der Spannungsseite 10 bis 300 VAC. In 1P2W-Konfigurationen verarbeitet es zwei unabhängige Messkreise.Zwei Form-A-Relaisausgänge mit 5 A bei 250 VAC oder 30 VDC können Sirenen, Anzeigeleuchten oder andere Alarmgeräte ansteuern, sobald Messwerte definierte Schwellen überschreiten. Das Gerät wird auf einer DIN-Schiene montiert und mit 12 bis 48 VDC versorgt.AnwendungenGeneratorüberwachungSchaltanlagen und VerteilersystemeEnergiemanagement

Modbus-TCP-Einphasen-Energiezähler mit 2 Messkreisen; inkl. 60-A-Stromwandler (Innendurchmesser 10 mm; Anschlussleitung 4 m) x 2.
