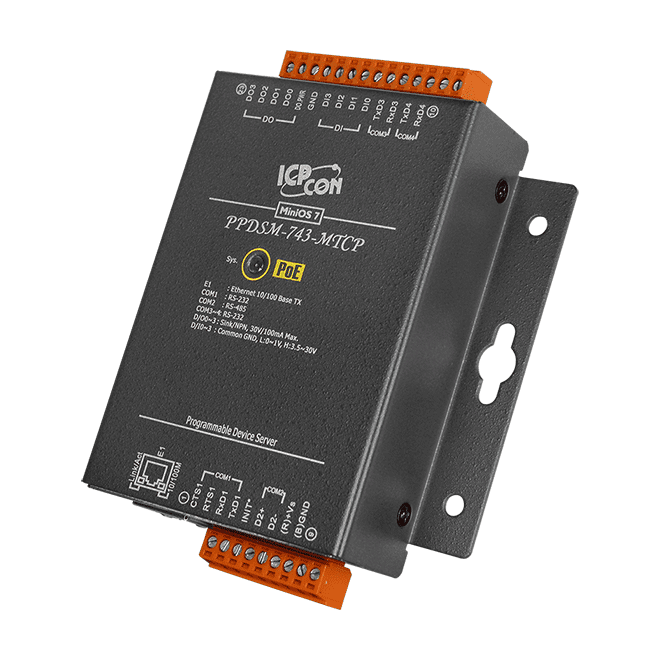

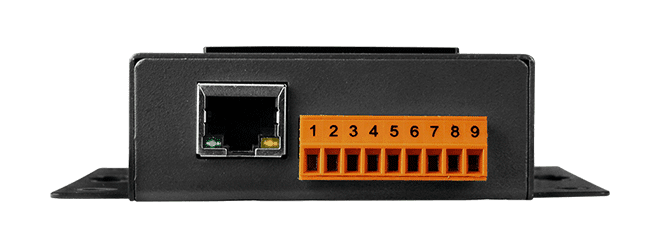

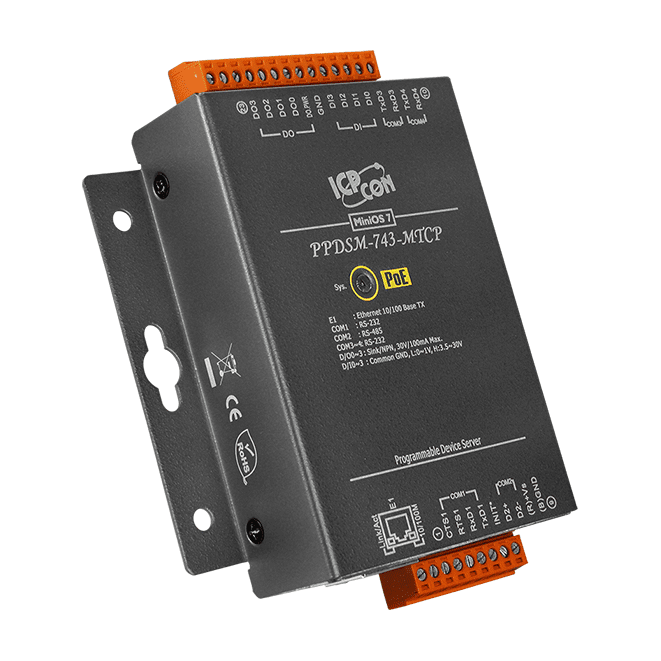

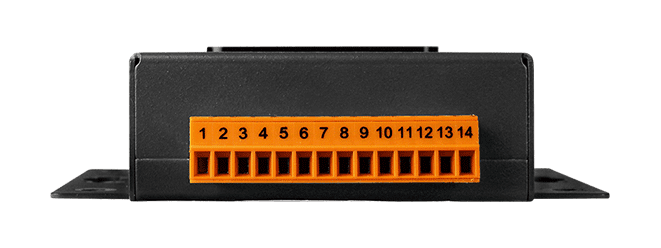

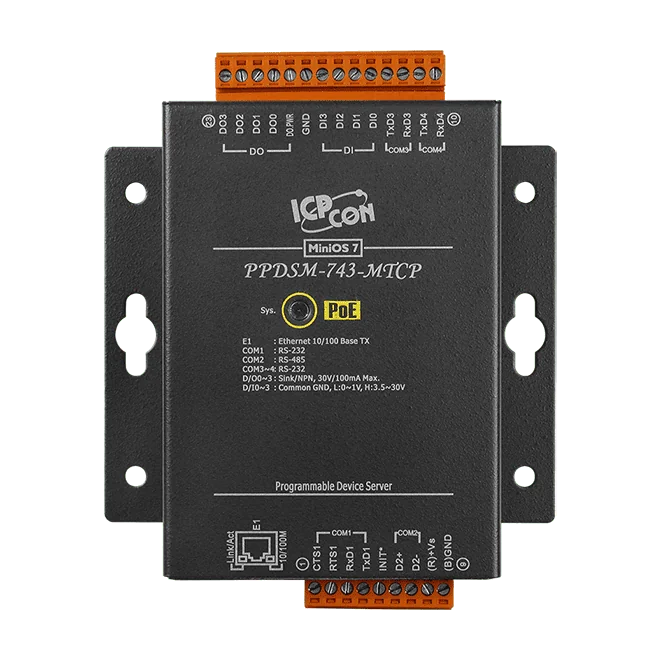

PPDSM-743-MTCP PoE-Device-Server, 3x RS-232 und 1x RS-485, Modbus-TCP-Gateway

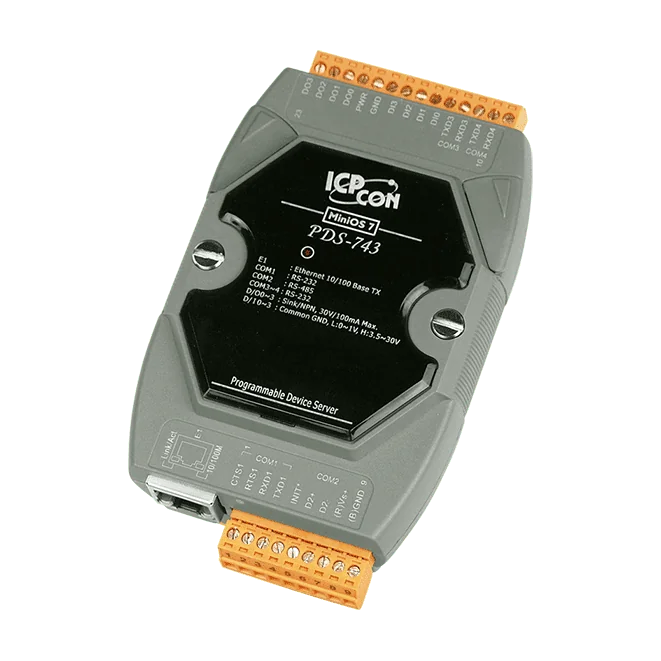

Der PDS-743 CR ist ein programmierbarer Device-Server, der serielle RS-232- und RS-485-Geräte in ein Ethernet-Netzwerk einbindet. Seine integrierten COM-Ports lassen sich mit dem Dienstprogramm VxComm auf einem Windows-PC als Standard-Virtual-COM-Ports abbilden, sodass bestehende serielle Software ohne Änderungen weiterlaufen kann.Das Gerät arbeitet außerdem als Modbus-TCP-zu-RTU/ASCII-Gateway. So können SCADA- und HMI-Systeme, die Modbus TCP sprechen, Modbus-RTU- oder ASCII-Slave-Geräte erreichen. Die integrierte Laufzeitumgebung MiniOS7 und die programmierbare Xserver-Struktur ermöglichen es Ingenieuren, eigene Ethernet-Anwendungen direkt auf dem Gerät zu entwickeln.Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Digitalausgänge ergänzen das serielle Gateway um lokale I/O. Das Kunststoffgehäuse wird auf Hutschiene oder Wand montiert, und eine abnehmbare Klemmleiste vereinfacht die Verdrahtung. Das Kabel CA-0910 ist im Lieferumfang enthalten.AnwendungenFabrikautomationGebäudeautomationHausautomation

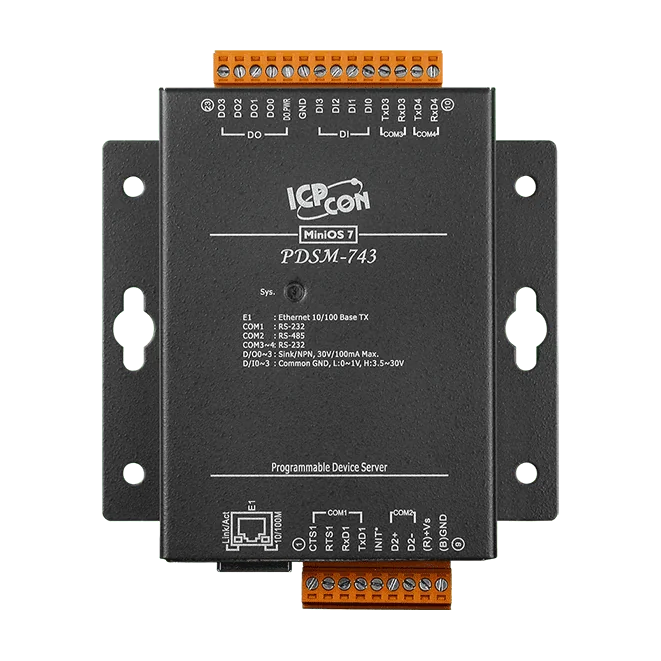

Der PDSM-743 CR ist ein programmierbarer Device-Server, der serielle Geräte in ein Ethernet-Netzwerk einbindet. Er verfügt über drei RS-232-Schnittstellen und eine RS-485-Schnittstelle. Mit dem Hilfsprogramm VxComm lassen sich die integrierten COM-Ports auf Standard-COM-Ports eines PCs abbilden, sodass bestehende serielle Software über das Netzwerk weiterbetrieben werden kann.Das Gerät arbeitet mit dem integrierten MiniOS7 und einer Xserver-Programmierstruktur für kundenspezifische Ethernet-Anwendungen. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP einsetzen. Für die lokale Ein- und Ausgabe sind vier digitale Eingänge mit Latch- und Zählfunktionen sowie vier digitale Open-Collector-Ausgänge integriert.Der PDSM-743 CR verfügt über ein Metallgehäuse für zusätzlichen Schutz und eine abnehmbare Klemmleiste für die Verdrahtung. Er wird mit dem Kabel CA-0910 geliefert und ist für die Wandmontage in Fabrik-, Gebäude- und Hausautomationsinstallationen ausgelegt.AnwendungenFabrikautomationGebäudeautomationHausautomation

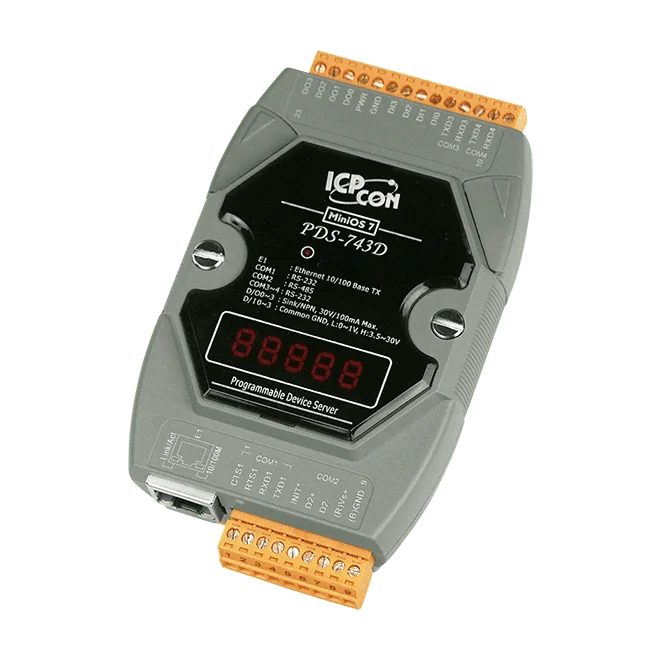

Der PDS-743D (Bestellcode PDS-743D CR) verbindet serielle Geräte mit einem Ethernet-Netzwerk. Er bietet drei RS-232-Schnittstellen und eine RS-485-Schnittstelle, sodass bestehende serielle Messgeräte, Zähler und Steuerungen ohne Umverdrahtung oder Softwareanpassung aus IP-basierten Systemen erreichbar sind.Mit dem VxComm-Treiber und -Dienstprogramm lassen sich die seriellen Schnittstellen des Geräts auf einem Windows-PC auf virtuelle COM-Ports abbilden, sodass Altanwendungen weiterhin die gewohnte COM-Port-Schnittstelle nutzen können. Außerdem läuft auf der integrierten MiniOS7-Plattform eine programmierbare Xserver-Struktur, und das Gerät kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme arbeiten.Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Digitalausgänge erweitern die lokale E/A. Das Gerät verfügt über einen Watchdog-Timer, ESD-Schutz an der seriellen Schnittstelle und eine abziehbare Klemmleiste und wird mit einem Kabel CA-0910 geliefert.AnwendungenFabrikautomationGebäudeautomationHeimautomation

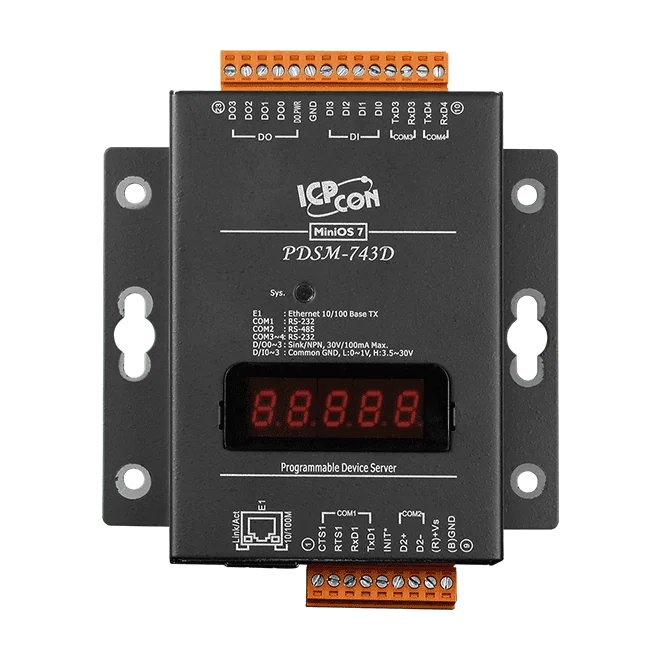

Das PDSM-743D verbindet serielle Geräte mit einem Ethernet-Netzwerk. Seine integrierten COM-Ports können über das Dienstprogramm VxComm auf einem Windows-PC als Standard-COM-Ports dargestellt werden, sodass bestehende serielle Software ohne Änderungen an der Anwendung über das Netzwerk weiterarbeiten kann.Das Gerät läuft mit dem Betriebssystem MiniOS7 und lässt sich mit der Xserver-Struktur programmieren, um eigene Ethernet-Anwendungen zu realisieren. Außerdem kann es als Modbus-TCP-zu-RTU/ASCII-Gateway arbeiten, was sich für SCADA- und HMI-Systeme mit Modbus TCP eignet. Die digitalen Eingänge unterstützen Latch- und Zählerfunktionen, und der RS-485-Port verwendet einen selbstabstimmenden ASIC-Controller.Das Gerät verfügt über ein Metallgehäuse, einen Watchdog-Timer für raue Umgebungen und eine ESD-Schutzschaltung mit +/-4 kV an den seriellen Ports. Die Verdrahtung erfolgt über eine abnehmbare Klemmleiste, die Montage ist als Wandmontage ausgeführt. Im Lieferumfang ist ein Kabel CA-0910 enthalten.AnwendungenFabrikautomationGebäudeautomationHeimautomation

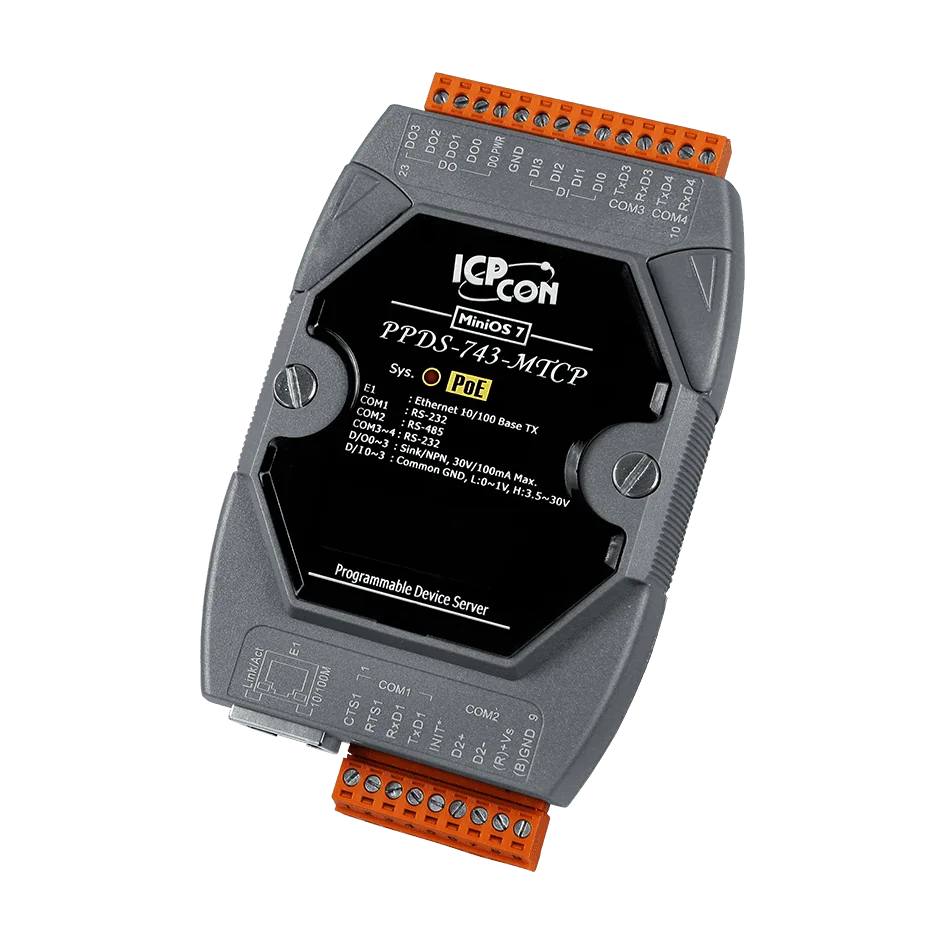

Der PPDS-743-MTCP verbindet serielle Geräte mit RS-232- und RS-485-Schnittstelle mit einem Ethernet-Netzwerk und bietet auf einem Gerät drei RS-232-Ports und einen RS-485-Port. Der VxComm-Treiber kann die COM-Ports des Geräts auf Standard-COM-Ports eines Windows-PCs abbilden. Das ist nützlich, wenn bestehende COM-basierte Software entfernte serielle Geräte ansprechen muss.Das Gerät ist über die Xserver-Struktur programmierbar und führt die integrierte Laufzeitumgebung MiniOS7 aus. Außerdem arbeitet es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme. Vier digitale Eingänge unterstützen Latch- und Zählerfunktionen, und vier digitale Open-Collector-NPN-Ausgänge sind für maximal 30 VDC und 100 mA ausgelegt.Die Versorgung erfolgt wahlweise über PoE nach IEEE 802.3af Klasse 1 über handelsübliches Kabel der Kategorie 5 oder über eine Klemmleiste mit +12 ~ 48 VDC. Das Kunststoffgehäuse wird auf DIN-Schiene oder Wand montiert und ist für einen Betriebsbereich von -25 ~ +75 °C ausgelegt. Die Bestellnummer enthält ein Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHeimautomation

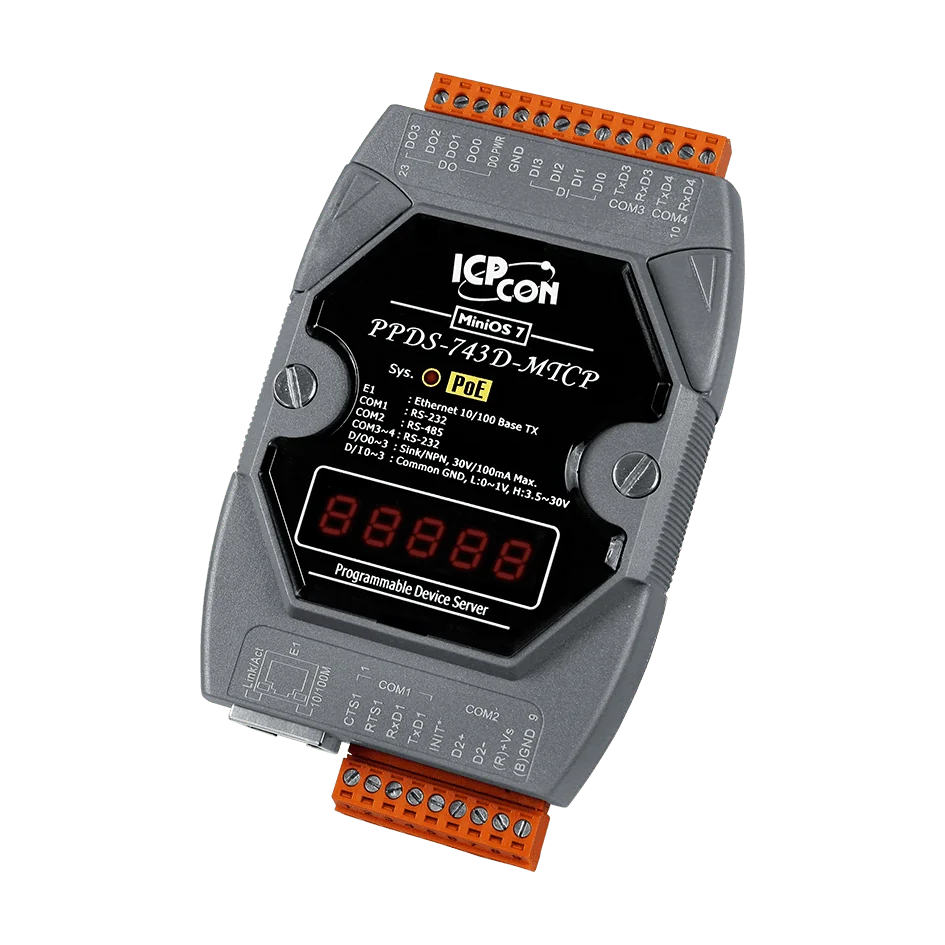

Der PPDS-743D-MTCP ist ein programmierbarer Device-Server, der bestehende serielle Geräte in ein Ethernet-Netzwerk einbindet. Er stellt zwei 3-adrige RS-232-Schnittstellen, eine 5-adrige RS-232-Schnittstelle und eine RS-485-Schnittstelle bereit, sodass vorhandene serielle Geräte ohne Austausch an Ethernet angeschlossen werden können. Mit dem Treiber und Dienstprogramm VxComm lassen sich die integrierten COM-Ports auf Standard-COM-Ports eines Windows-PCs abbilden.Neben der seriellen Anbindung arbeitet das Gerät mit dem integrierten MiniOS7 und der Programmierstruktur Xserver, sodass kundenspezifische Ethernet-Anwendungen direkt auf dem Gerät entwickelt werden können. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP sprechen. Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Digitalausgänge verarbeiten lokale Signale parallel zum seriellen Datenverkehr.Die Stromversorgung erfolgt wahlweise über Ethernet per IEEE 802.3af (Klasse 1) PoE oder über eine Klemmleiste mit +12 ~ 48 VDC. Das Gerät wird mit dem Kabel CA-0910 geliefert, lässt sich auf einer DIN-Schiene oder an der Wand montieren und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt.AnwendungenFabrikautomatisierungGebäudeautomationHausautomation

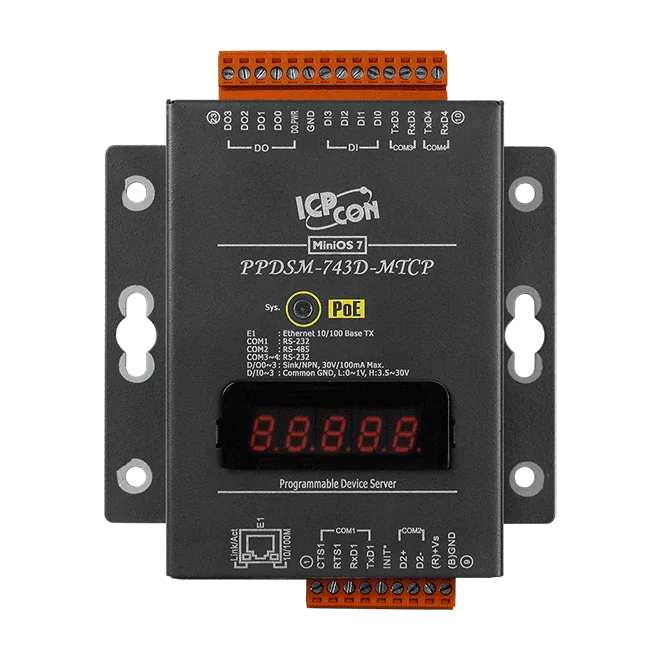

Der PPDSM-743D-MTCP bindet bis zu vier serielle Geräte, drei RS-232 und eine RS-485, an ein Ethernet-Netzwerk an, sodass bestehende serielle Geräte ohne Austausch integriert werden können. Das integrierte Gateway wandelt Modbus-TCP-Anfragen in Modbus RTU oder ASCII um, was sich für SCADA- und HMI-Systeme eignet, die per Modbus TCP mit seriellen Feldgeräten kommunizieren.Das Gerät ist vollständig programmierbar und verfügt über das integrierte Betriebssystem MiniOS7, das in etwa einer Sekunde startet. Es bietet vier digitale Eingänge mit Latch- und Zählfunktionen sowie vier Open-Collector-Digitalausgänge und eine 5-stellige 7-Segment-LED-Anzeige für Statusinformationen. Die Stromversorgung erfolgt wahlweise über Ethernet per IEEE 802.3af Klasse 1 PoE oder über eine Klemmleiste mit +12 ~ 48 VDC.Das Metallgehäuse ist für die Wandmontage vorgesehen und für den Betrieb bei -25 ~ +75 °C ausgelegt. Im Lieferumfang ist ein Kabel CA-0910 enthalten. Mit dem Dienstprogramm VxComm lassen sich die seriellen Schnittstellen unter unterstützten Windows-Versionen auf virtuelle COM-Ports abbilden.AnwendungenFabrikautomatisierungGebäudeautomationHausautomation
