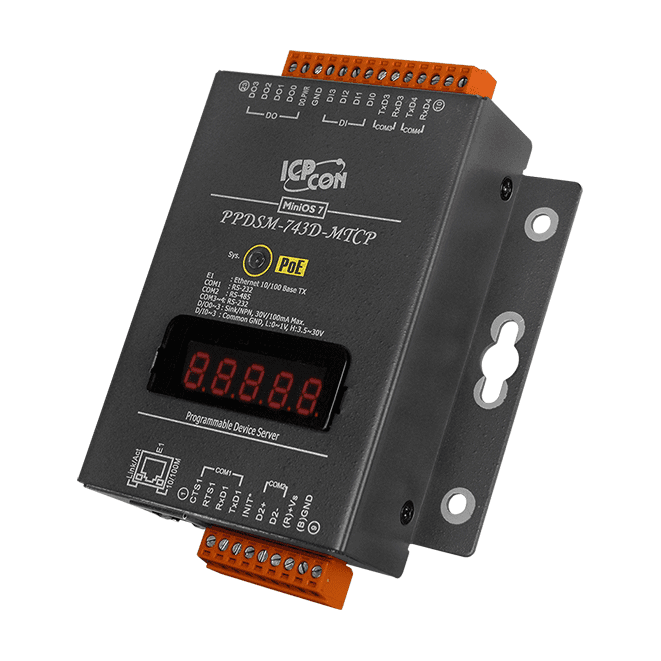

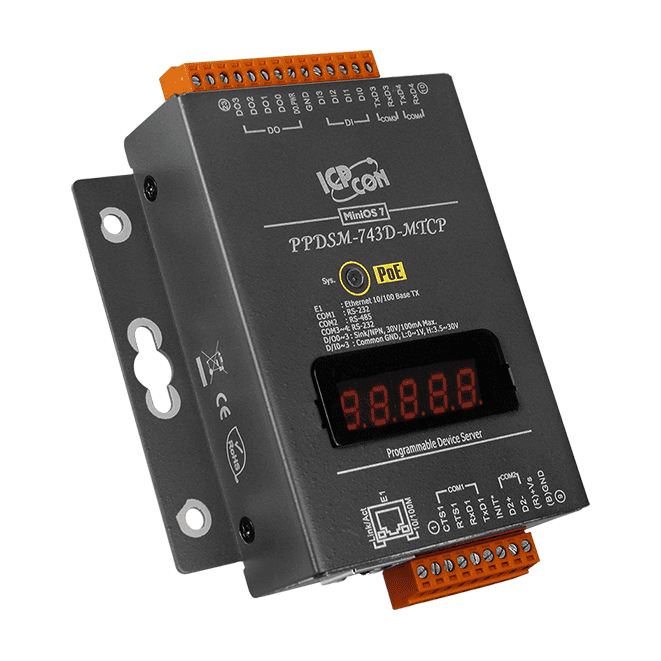

PPDSM-743D-MTCP Programmierbarer Device-Server, 3x RS-232 + 1x RS-485, PoE

Der PDS-743 CR ist ein programmierbarer Device-Server, der serielle RS-232- und RS-485-Geräte in ein Ethernet-Netzwerk einbindet. Seine integrierten COM-Ports lassen sich mit dem Dienstprogramm VxComm auf einem Windows-PC als Standard-Virtual-COM-Ports abbilden, sodass bestehende serielle Software ohne Änderungen weiterlaufen kann.Das Gerät arbeitet außerdem als Modbus-TCP-zu-RTU/ASCII-Gateway. So können SCADA- und HMI-Systeme, die Modbus TCP sprechen, Modbus-RTU- oder ASCII-Slave-Geräte erreichen. Die integrierte Laufzeitumgebung MiniOS7 und die programmierbare Xserver-Struktur ermöglichen es Ingenieuren, eigene Ethernet-Anwendungen direkt auf dem Gerät zu entwickeln.Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Digitalausgänge ergänzen das serielle Gateway um lokale I/O. Das Kunststoffgehäuse wird auf Hutschiene oder Wand montiert, und eine abnehmbare Klemmleiste vereinfacht die Verdrahtung. Das Kabel CA-0910 ist im Lieferumfang enthalten.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PDSM-743 CR ist ein programmierbarer Device-Server, der serielle Geräte in ein Ethernet-Netzwerk einbindet. Er verfügt über drei RS-232-Schnittstellen und eine RS-485-Schnittstelle. Mit dem Hilfsprogramm VxComm lassen sich die integrierten COM-Ports auf Standard-COM-Ports eines PCs abbilden, sodass bestehende serielle Software über das Netzwerk weiterbetrieben werden kann.Das Gerät arbeitet mit dem integrierten MiniOS7 und einer Xserver-Programmierstruktur für kundenspezifische Ethernet-Anwendungen. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP einsetzen. Für die lokale Ein- und Ausgabe sind vier digitale Eingänge mit Latch- und Zählfunktionen sowie vier digitale Open-Collector-Ausgänge integriert.Der PDSM-743 CR verfügt über ein Metallgehäuse für zusätzlichen Schutz und eine abnehmbare Klemmleiste für die Verdrahtung. Er wird mit dem Kabel CA-0910 geliefert und ist für die Wandmontage in Fabrik-, Gebäude- und Hausautomationsinstallationen ausgelegt.AnwendungenFabrikautomationGebäudeautomationHausautomation

Der PDS-743D (Bestellcode PDS-743D CR) verbindet serielle Geräte mit einem Ethernet-Netzwerk. Er bietet drei RS-232-Schnittstellen und eine RS-485-Schnittstelle, sodass bestehende serielle Messgeräte, Zähler und Steuerungen ohne Umverdrahtung oder Softwareanpassung aus IP-basierten Systemen erreichbar sind.Mit dem VxComm-Treiber und -Dienstprogramm lassen sich die seriellen Schnittstellen des Geräts auf einem Windows-PC auf virtuelle COM-Ports abbilden, sodass Altanwendungen weiterhin die gewohnte COM-Port-Schnittstelle nutzen können. Außerdem läuft auf der integrierten MiniOS7-Plattform eine programmierbare Xserver-Struktur, und das Gerät kann als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme arbeiten.Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Digitalausgänge erweitern die lokale E/A. Das Gerät verfügt über einen Watchdog-Timer, ESD-Schutz an der seriellen Schnittstelle und eine abziehbare Klemmleiste und wird mit einem Kabel CA-0910 geliefert.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Das PDSM-743D verbindet serielle Geräte mit einem Ethernet-Netzwerk. Seine integrierten COM-Ports können über das Dienstprogramm VxComm auf einem Windows-PC als Standard-COM-Ports dargestellt werden, sodass bestehende serielle Software ohne Änderungen an der Anwendung über das Netzwerk weiterarbeiten kann.Das Gerät läuft mit dem Betriebssystem MiniOS7 und lässt sich mit der Xserver-Struktur programmieren, um eigene Ethernet-Anwendungen zu realisieren. Außerdem kann es als Modbus-TCP-zu-RTU/ASCII-Gateway arbeiten, was sich für SCADA- und HMI-Systeme mit Modbus TCP eignet. Die digitalen Eingänge unterstützen Latch- und Zählerfunktionen, und der RS-485-Port verwendet einen selbstabstimmenden ASIC-Controller.Das Gerät verfügt über ein Metallgehäuse, einen Watchdog-Timer für raue Umgebungen und eine ESD-Schutzschaltung mit +/-4 kV an den seriellen Ports. Die Verdrahtung erfolgt über eine abnehmbare Klemmleiste, die Montage ist als Wandmontage ausgeführt. Im Lieferumfang ist ein Kabel CA-0910 enthalten.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDS-743-MTCP verbindet serielle Geräte mit RS-232- und RS-485-Schnittstelle mit einem Ethernet-Netzwerk und bietet auf einem Gerät drei RS-232-Ports und einen RS-485-Port. Der VxComm-Treiber kann die COM-Ports des Geräts auf Standard-COM-Ports eines Windows-PCs abbilden. Das ist nützlich, wenn bestehende COM-basierte Software entfernte serielle Geräte ansprechen muss.Das Gerät ist über die Xserver-Struktur programmierbar und führt die integrierte Laufzeitumgebung MiniOS7 aus. Außerdem arbeitet es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme. Vier digitale Eingänge unterstützen Latch- und Zählerfunktionen, und vier digitale Open-Collector-NPN-Ausgänge sind für maximal 30 VDC und 100 mA ausgelegt.Die Versorgung erfolgt wahlweise über PoE nach IEEE 802.3af Klasse 1 über handelsübliches Kabel der Kategorie 5 oder über eine Klemmleiste mit +12 ~ 48 VDC. Das Kunststoffgehäuse wird auf DIN-Schiene oder Wand montiert und ist für einen Betriebsbereich von -25 ~ +75 °C ausgelegt. Die Bestellnummer enthält ein Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDSM-743-MTCP verbindet serielle Geräte mit einem Ethernet-Netzwerk. Er bietet drei RS-232-Schnittstellen und eine RS-485-Schnittstelle, sodass bestehende serielle Geräte ohne Austausch in ein IP-Netzwerk eingebunden werden können. Der VxComm-Treiber kann die integrierten COM-Ports auf Standard-COM-Ports eines Windows-PCs abbilden, was bei Altsoftware hilfreich ist, die lokale serielle Verbindungen erwartet.Das Gerät ist außerdem ein Modbus-TCP-zu-RTU/ASCII-Gateway. Damit können SCADA- und HMI-Systeme, die Modbus TCP sprechen, mit seriellen Modbus-RTU- oder ASCII-Slave-Geräten kommunizieren. Vier digitale Eingänge und vier digitale Open-Collector-Ausgänge ergänzen dieselbe Einheit um einfache binäre I/O. Die Stromversorgung erfolgt wahlweise über einen IEEE-802.3af-Class-1-PoE-Switch per Standard-Ethernet-Kabel oder über eine Versorgung mit +12 ~ 48 VDC an der Klemmleiste.Das Metallgehäuse ist für die Wandmontage in industriellen Umgebungen vorgesehen, mit einem Betriebstemperaturbereich von -25 ~ +75 °C. Der Bestellumfang umfasst ein Kabel CA-0910.AnwendungenFabrikautomationGebäudeautomationHeimautomation

Der PPDS-743D-MTCP ist ein programmierbarer Device-Server, der bestehende serielle Geräte in ein Ethernet-Netzwerk einbindet. Er stellt zwei 3-adrige RS-232-Schnittstellen, eine 5-adrige RS-232-Schnittstelle und eine RS-485-Schnittstelle bereit, sodass vorhandene serielle Geräte ohne Austausch an Ethernet angeschlossen werden können. Mit dem Treiber und Dienstprogramm VxComm lassen sich die integrierten COM-Ports auf Standard-COM-Ports eines Windows-PCs abbilden.Neben der seriellen Anbindung arbeitet das Gerät mit dem integrierten MiniOS7 und der Programmierstruktur Xserver, sodass kundenspezifische Ethernet-Anwendungen direkt auf dem Gerät entwickelt werden können. Außerdem fungiert es als Modbus-TCP-zu-RTU/ASCII-Gateway für SCADA- und HMI-Systeme, die Modbus TCP sprechen. Vier digitale Eingänge mit Latch- und Zählerfunktionen sowie vier Open-Collector-Digitalausgänge verarbeiten lokale Signale parallel zum seriellen Datenverkehr.Die Stromversorgung erfolgt wahlweise über Ethernet per IEEE 802.3af (Klasse 1) PoE oder über eine Klemmleiste mit +12 ~ 48 VDC. Das Gerät wird mit dem Kabel CA-0910 geliefert, lässt sich auf einer DIN-Schiene oder an der Wand montieren und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt.AnwendungenFabrikautomatisierungGebäudeautomationHausautomation
