Win-GRAF Workbench Software mit einem USB-Dongle

Die Win-GRAF PC Runtime CR macht einen Standard- oder Industrie-PC mit Windows zur SoftPLC. Nach der Installation der Runtime werden Anwendungen im Win-GRAF-Workbench entwickelt und auf dem PC selbst ausgeführt, sodass Ingenieure SPS-Logik und Windows-Software auf einem Gerät kombinieren können.Die Runtime unterstützt alle fünf Programmiersprachen nach IEC 61131-3 und enthält Bibliotheken für Motion-Control und Feldbuskommunikation. Echtzeit-Motion- und I/O-Steuerung wird mit der PCIe-EtherCAT-Masterkarte ECAT-M801 erreicht, die Motion-Engine und EtherCAT-Master auf einem dedizierten Prozessor ausführt. Die Bewegungssteuerung erfolgt über PLCopen-Funktionsbausteine und deckt die Einzelachsen- sowie die koordinierte Mehrachsregelung von bis zu 32 Achsen mit einer Zykluszeit von 0,5 ms ab.Kommunikationsoptionen umfassen EtherCAT, Modbus TCP/RTU und einen integrierten OPC-UA-Server, mit dem sich Standard-OPC-UA-Clients ohne eigene Entwicklung verbinden können. Shared Memory sowie Programmierschnittstellen für C, C++, C# und LabVIEW ermöglichen es hauseigenen oder Drittanbieter-Windows-Anwendungen, direkt auf SPS-Daten zuzugreifen. Das Workbench ist im Lieferumfang nicht enthalten.AnwendungenMehrachsige Bewegungssteuerung mit EtherCAT-Servo- und SchrittmotorantriebenPC-basierte SoftPLC-Steuerung auf Industrie-PCs mit WindowsIntegration von HMI-, Datenerfassungs- und DatenverarbeitungssoftwareMaschine-zu-Maschine- und Maschine-zu-IT-Kommunikation über OPC UA

Die WP-8121-CE7 CR ist ein Einschub-Modul der Serie WP-8000-CE7 mit programmierbaren Automatisierungssteuerungen unter Windows CE 7.0. Sie kombiniert eine Cortex-A8-CPU mit 1,0 GHz, 512 MB DDR3-SDRAM und 256 MB Flash und nimmt ein I-8K-Modul (parallel) oder I-87K-Modul (seriell) auf. Damit ist sie eine kompakte Lösung, wenn nur ein einziger Erweiterungsslot benötigt wird.Windows CE 7.0 bietet der Steuerung Echtzeitfähigkeit, einen schlanken Kern, schnellen Systemstart und deterministische Regelung. Unterstützt werden .NET Compact Framework 3.5, ein eingebetteter Webserver, ein FTP-Server und ein eingebetteter SQL-Server. Außerdem können PC-basierte Steuerungssoftware wie SCADA-Pakete und Soft-SPS darauf betrieben werden.Zwei 10/100/1000BASE-T-Ethernet-Ports für die NetzwerkanbindungEine RS-232-Schnittstelle und eine galvanisch getrennte RS-485-Schnittstelle (3000 VDC) für serielle GeräteRedundanter Spannungseingang mit Alarmrelais-Ausgang, Nennbereich 10 ~ 30 VDCMontage auf Hutschiene oder Wand im Kunststoffgehäuse IP30, Nennbereich -25 ~ +75 °CAnwendungenPC-basierte Steuerung mit SCADA-SoftwareSoft-SPS und programmierbare AutomatisierungsanwendungenVerteilte I/O-Steuerung mit I-8K- und I-87K-Erweiterungsmodulen

Die WP-8128-CE7 CR ist das Einsteckplatz-Modell der WinPAC-8000-CE7-Familie. Sie kombiniert einen 1,0-GHz-Cortex-A8-Controller mit Windows CE 7.0 und einer eingebetteten Win-GRAF-SoftLogic-Laufzeit. Sie eignet sich für Ingenieure, die Steuerungslogik nach IEC 61131-3 auf einer PC-artigen Plattform ausführen möchten, mit einem Erweiterungssteckplatz für I-8K-Module (parallel) oder I-87K-Module (seriell).Windows CE 7.0 unterstützt Echtzeitbetrieb und deterministische Steuerung, und das Gerät bietet eine PC-ähnliche Anzeige- und Bedienumgebung. Der VGA-Ausgang, zwei Ethernet-Ports, RS-232- und potenzialgetrennte RS-485-Schnittstellen sowie zwei USB-2.0-Ports ermöglichen lokale Visualisierung und mehrere Kommunikationsverbindungen. Modbus RTU/TCP, OPC UA und DCON werden unterstützt.Das Gehäuse besteht aus Kunststoff, die Montage erfolgt auf der DIN-Schiene oder an der Wand. Die Leistungsaufnahme beträgt 7,3 W, es akzeptiert +10 ~ 30 VDC mit redundanten Versorgungseingängen und ist für den Betrieb bei -25 ~ +75 °C ausgelegt. Die Abmessungen betragen 95 x 132 x 111 mm (B x L x H).AnwendungenLogiksteuerung und Automatisierungsaufgaben mit IEC-61131-3-ProgrammierungLokale HMI-Anzeige über VGA-Ausgang mit eLogger HMIDatenprotokollierung und DateizugriffModbus-basierte Kommunikation mit Feldgeräten und übergeordneten Systemen

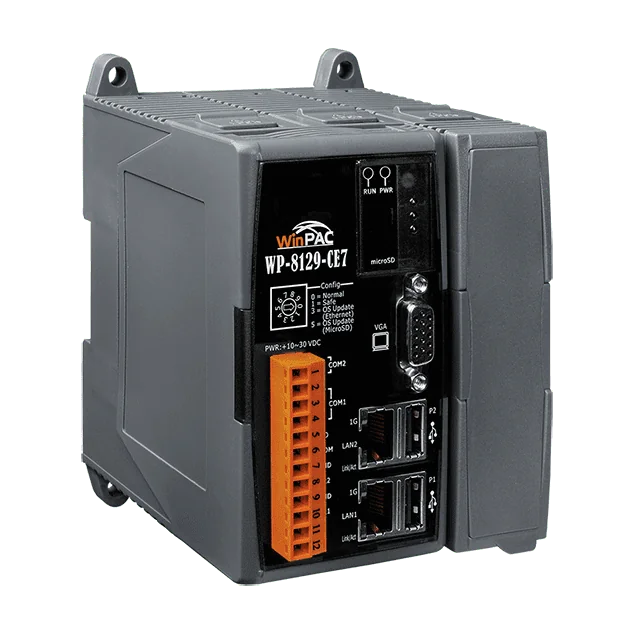

WP-8129-CE7 CR ist eine WinPAC-Steuerung mit einem Steckplatz, auf der Windows CE 7.0 Professional läuft. Die InduSoft-Runtime (300 Tags) ist bereits vorinstalliert. Sie eignet sich für Ingenieure, die auf einer kompakten Hutschienen- oder Wandmontage-Steuerung ein HMI- oder SCADA-Frontend benötigen.Das Gerät basiert auf einem 1-GHz-Cortex-A8-Prozessor mit 512 MB DDR3-SDRAM und 256 MB Flash sowie einem microSD-Steckplatz zur Speichererweiterung. Echtzeitfähigkeit und eine 64-Bit-Hardware-Seriennummer zum Softwareschutz sind integriert.Die Konnektivität umfasst zwei 10/100/1000Base-TX-Ethernet-Ports, einen nicht galvanisch getrennten RS-232-Port, einen RS-485-Port mit 3000 VDC Isolation und zwei USB-Anschlüsse. Der einzelne Erweiterungssteckplatz nimmt I/O-Module vom Typ I-8K (parallel) oder I-87K (seriell) auf. Außerdem sind ein redundanter Spannungseingang und ein Alarmrelais vorhanden.AnwendungenEntwicklung und Betrieb von HMI (Mensch-Maschine-Schnittstelle)SCADA-Systeme (Supervisory Control and Data Acquisition)
