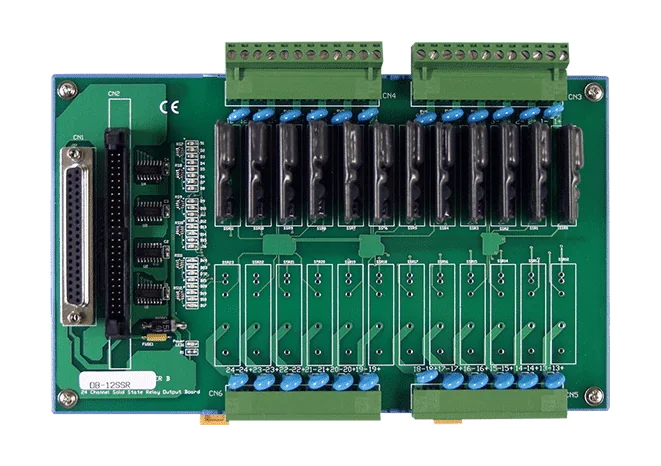

DB-12SSR 12-Kanal-AC-Halbleiterrelais-Tochterplatine, OPTO-22-kompatibel

DB-12SSR/DIN ist eine 12-Kanal-AC-Festkörperrelais-Platine, die direkt in eine OPTO-22-kompatible Platine gesteckt wird und Ingenieuren eine kompakte Möglichkeit bietet, AC-Lasten über ein Datenerfassungssystem zu schalten. Jeder Kanal ist optisch isoliert, und LEDs zeigen den Relaiszustand auf einen Blick an.Diese Hutschienen-Variante eignet sich für Schalttafel- und Schaltschrankinstallationen, in denen die Platine auf einer Hutschiene montiert werden muss. Die Feldverdrahtung erfolgt über Schraubklemmen, und das Flachbandkabel CA-5015 (50-polig, 1,5 m) ist im Lieferumfang enthalten, um die Verbindung zur Host-Platine herzustellen.Jeder Kanal ist für 4 A bei 240 V AC ausgelegt (laut Merkmalsliste 4 A bei 250 V AC), mit einer Schaltzeit von 1/2 Zyklus der Sinusschwingung der Spannung, maximal 1 ms. Die Platine nimmt 400 mA bei 5 V auf und arbeitet im Temperaturbereich von 0 bis 60 °C.AnwendungenEin-/AusschaltsteuerungEnergiemanagementTestautomatisierungProzesssteuerung

Das DB-12SSR/D/DIN stellt 12 optisch isolierte AC-Solid-State-Relais-Kanäle auf einer für die Montage auf DIN-Schienen ausgelegten Platine bereit. Es wird direkt an eine OPTO-22-kompatible Platine angeschlossen, sodass Ingenieure AC-Lasten über ein bestehendes digitales I/O-System schalten können, ohne eigene Relaisstufen aufbauen zu müssen.Jeder Kanal verfügt über eine LED zur Anzeige des Relaisstatus, und die Feldverdrahtung erfolgt über Schraubklemmen. Jeder Kanal ist für 4 A bei 240 VAC ausgelegt, mit einer Schaltzeit von 1/2 Zyklus der Spannungssinuswelle, maximal 1 ms. Die Platine nimmt 400 mA bei 5 V auf und misst 223,5 mm x 135,5 mm.Diese Variante wird mit dem Kabel CA-3710 (DB37 Stecker auf Stecker, 45º, 1 m) geliefert. Sie eignet sich für Ein/Aus-Steuerung, Energiemanagement, Testautomatisierung und Prozessregelung. Der Betriebsbereich liegt bei 0 ~ 60 °C, die Lagerung bei -20 ~ 70 °C und 5 % bis 90 % relative Luftfeuchtigkeit, nicht kondensierend.AnwendungenEin/Aus-SteuerungEnergiemanagementTestautomatisierungProzessregelung

Die DB-12SSR/D ist eine Tochterplatine mit 12 AC-Solid-State-Relais zum Schalten von Lasten auf Netzspannungsniveau aus einem DAQ-System. Jeder Kanal ist ein SSR mit Schließerkontakt (Form A), und die Platine wird direkt auf eine OPTO-22-kompatible Platine gesteckt. So lässt sie sich ohne eigene Verdrahtung in eine bestehende Datenerfassung integrieren.Die Feldverdrahtung erfolgt über Schraubklemmen, und eine LED je Kanal zeigt den Relaiszustand an, was Inbetriebnahme und Fehlersuche erleichtert. Laut Bestellinformation wird diese Variante mit einem Kabel CA-3710 DB37 Stecker-Stecker (45º, 1 m) anstelle des Flachbandkabels CA-5015 geliefert, das der Basisversion DB-12SSR beiliegt.Typische Einsatzgebiete sind Ein-/Aus-Schaltung, Energiemanagement, Testautomatisierung und Prozesssteuerung. Die Platine arbeitet bei 0 bis 60 °C und wird bei -20 bis 70 °C gelagert. Die Luftfeuchtigkeit ist mit 5 % bis 90 % nicht kondensierend angegeben.AnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

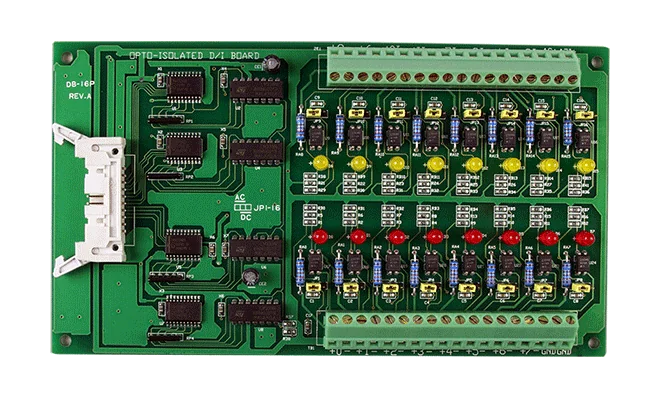

Das DB-16P CR ist ein isoliertes 16-Kanal-Digitaleingangs-Tochterboard für das A-82X-Board, beliebige Boards der Serien 812pg, 711, 726 oder 720 sowie PCI-Bus-Multifunktionsboards. Jeder Kanal nutzt einen bidirektionalen Optokoppler mit einem Widerstand zur Strommessung, sodass das Board sowohl mit DC- als auch mit AC-Eingängen arbeitet.Damit lassen sich DC-Signale von TTL-Pegeln bis 24 V sowie ein breiter Bereich von AC-Signalen erfassen. Die optische Trennung schützt den Host-Rechner vor hohen Gleichtaktspannungen, Masseschleifen und Spannungsspitzen, wie sie in industriellen Umgebungen häufig auftreten.EIN-Pegel: 2,8 VDC~24 VDC (max.) bzw. 4 VAC~24 VAC (max.) bei 1 kHzAUS-Pegel: 1 VDC (max.) bzw. 1 VAC (max.) bei 1 kHzReaktionszeit: 20 µs ohne Filter / 2,2 ms mit FilterLeistungsaufnahme: 12 V / 0,53 A; 5 V / 0,2 AAnwendungenErfassung isolierter digitaler EingängeEnergiemanagementTestautomatisierungProzesssteuerung
