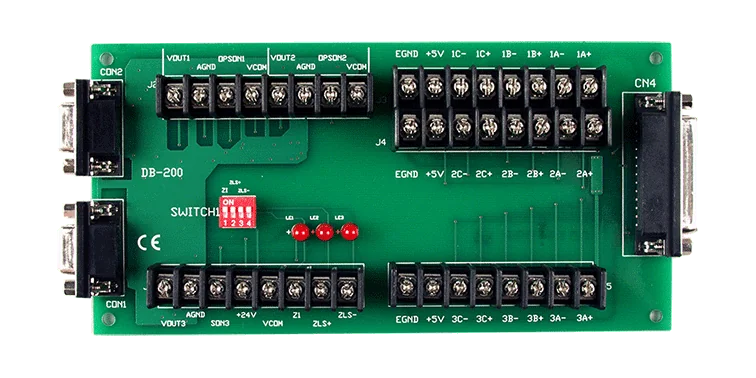

DB-200 Encoder-Eingangskarte für SERVO-300 Motion-Control-Tochterplatine

Die DB-8R ist eine Anschlussplatine, die die Verdrahtung von Endschaltern und digitalen Ein-/Ausgängen von SERVO-300 und PISO-PS300(U) auf Schraubklemmen führt. Acht Relaiskanäle ermöglichen das Schalten höherer Ströme an den digitalen Ausgängen, als der Controller direkt treiben kann.Die Feldverdrahtung erfolgt über Schraubklemmen auf einem auf Hutschiene montierten I/O-Block mit Pin-zu-Pin-Verbindung zum 25-poligen D-Sub-Stecker. Der Lieferumfang enthält ein 2,0 m langes Kabel CA-2520 mit 25-poligem D-Sub-Anschluss, sodass die Platine sofort am Controller angeschlossen werden kann.Geeignet für Schaltschrankaufbauten, die die Verdrahtung von Endschaltern und digitalen I/Os an einer Stelle erfordernAusgelegt für eine Betriebstemperatur von -20 ~ +75 °CAnwendungenVerdrahtung von Endschaltern für Motion-Control-Systeme mit SERVO-300 oder PISO-PS300(U)Verdrahtung digitaler Ein- und Ausgänge für Installationen mit SERVO-300 oder PISO-PS300(U)Schalten höherer Lasten über digitale Ausgänge mittels Relais

Das DN-68 CR ist ein DIN-Schienen-Klemmenboard, das den 68-poligen SCSI-II-Stecker der Encodereingangskarten PISO-ENCODER300(U) und PISO-ENCODER600(U) auf polgleiche Schraubklemmen führt. Es ermöglicht eine praktische Feldverdrahtung, ohne direkt am SCSI-II-Kabel arbeiten zu müssen.Jedes Signal liegt eindeutig auf einer Schraubklemme und entspricht dem jeweiligen Steckerpin. So bleibt die Schaltschrankverdrahtung übersichtlich, leicht nachvollziehbar und einfach zu warten. Das Board misst 103 mm x 86 mm und ist für die standardmäßige Montage auf DIN-Schienen in Schaltschränken ausgelegt.Das DN-68 CR ist für einen Betriebsbereich von -20 bis +75 °C und einen Lagerbereich von -30 bis +85 °C ausgelegt, bei 10 bis 90 % relativer Luftfeuchte ohne Betauung. Es trägt die Kennzeichnungen CE, UKCA, FCC, RoHS und WEEE.AnwendungenFeldverdrahtung von Encodereingängen auf den Karten PISO-ENCODER300(U) und PISO-ENCODER600(U)Motion-Control-Schaltschränke mit Anschlüssen auf DIN-Schienen-Klemmen

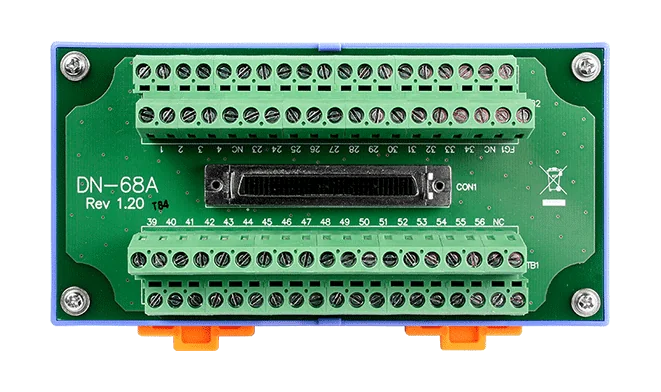

Der DN-68A CR ist ein 68-poliger SCSI-II-Buchsenanschlussblock, der Ingenieuren eine praktische Möglichkeit bietet, die Feldverdrahtung an eine PCI-2602U-Datenerfassungsanordnung anzubinden. Seine Pinbelegung folgt der PCI-2602U, sodass Signale der Karte ohne kundenspezifische Breakout-Kabel auf Schraubklemmen aufgelegt werden können.Der Block arbeitet mit einem Rastermaß von 5,08 mm und wird auf einer DIN-Schiene montiert, was das Verdrahtungsfeld übersichtlich hält und die Wartung erleichtert. Mit 148 mm x 76 mm ist er ein kompaktes Zubehörteil für Schaltschränke und Testracks, in denen die DAQ-Karte als Tochterplatine eingesetzt wird.Er ist für eine Betriebstemperatur von 0 ~ 60 °C und eine Lagertemperatur von -20 ~ 70 °C ausgelegt, bei einer Luftfeuchtigkeit von 5 % ~ 90 % relativer Feuchte, nicht kondensierend. Für diese Bestellnummer aufgeführte Zertifizierungen sind CE, UKCA, FCC, RoHS und WEEE.AnwendungenFeldverdrahtung für die PCI-2602U-DAQ-KarteAuflegen von I/O-Signalen in Schaltschränken und Testracks

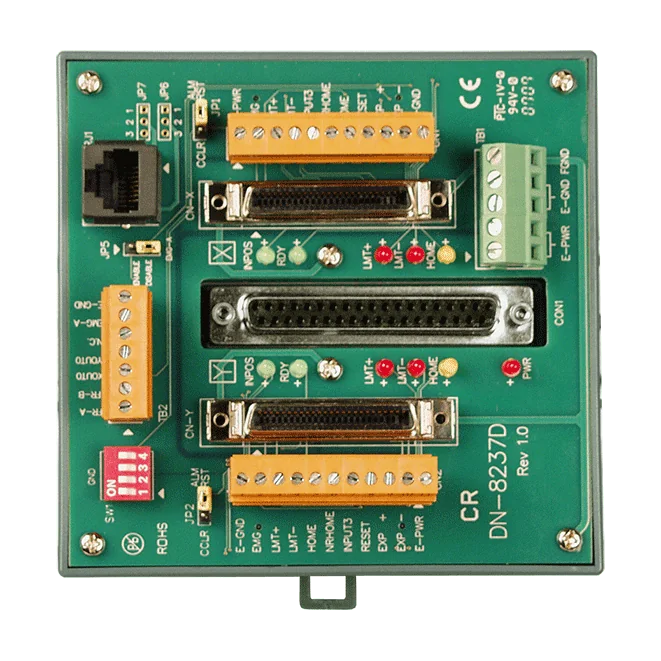

Die DN-8237DB ist eine Motion-Control-Tochterplatine, die compatible ICP-DAS-2-Achsen-Motion-Controllern, etwa dem I-8092F und dem PISO-PS200, zwei Achsen für Schrittmotor- oder Servoantriebe hinzufügt. Sie ist für den Delta-ASDA-A-Servoverstärker vorkonfiguriert und eignet sich für Ingenieure, die einen sauberen, galvanisch getrennten Anschlusspunkt zwischen Controller und Antrieb benötigen.Jede Achse verfügt über eine eigene Gruppe von Signalen: Pulsbefehlsleitungen, Encoder-Rückführung, Eingänge für Referenzfahrt-, Nahe-Referenz- und Endschalter sowie einen Ausgang zur Servofreigabe. Die Signale werden über Schraubklemmen angeschlossen. Die Achsstecker sind austauschbar, sodass sich die Zuordnung der Achsen zu den Signalgruppen ändern lässt, ohne die Verdrahtung neu aufbauen zu müssen.Ein integriertes Netzteilmodul akzeptiert 20 ~ 26 VDC und versorgt die eigene Schaltung der Platine mit den erforderlichen Spannungen. Versorgungs- und Statusleuchtdioden, einschließlich der Anzeige für Referenz- und Endschalter, erleichtern die Inbetriebnahme und die Fehlersuche.AnwendungenZweiachsige Schrittmotor- oder Servopositionierung mit Delta-ASDA-A-ServoverstärkernPulsbefehl-basierte Bewegungssteuerung mit ICP-DAS-2-Achsen-Motion-ControllernAnschluss von Encoder-Rückführungen sowie Endschaltern und Referenzsensoren an einen Motion-Controller
