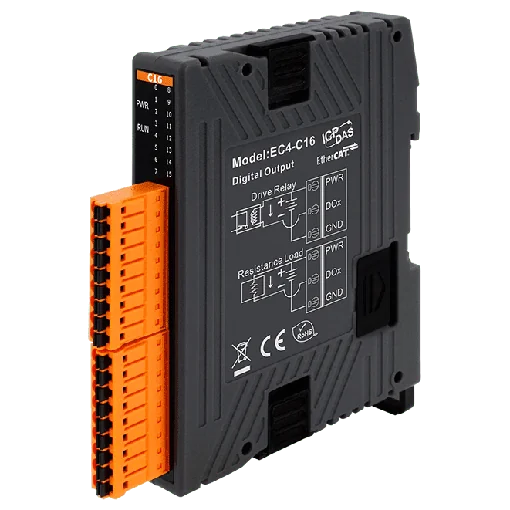

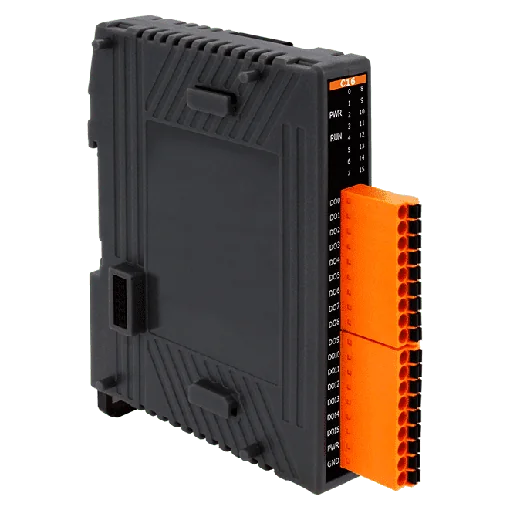

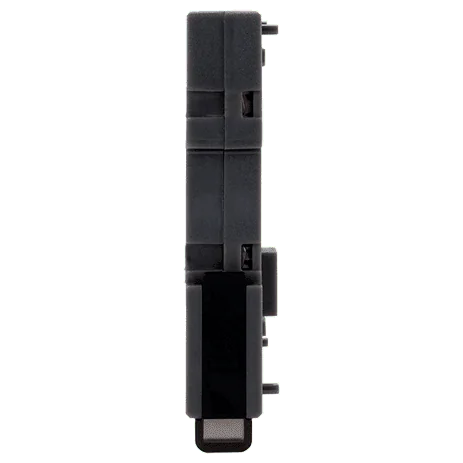

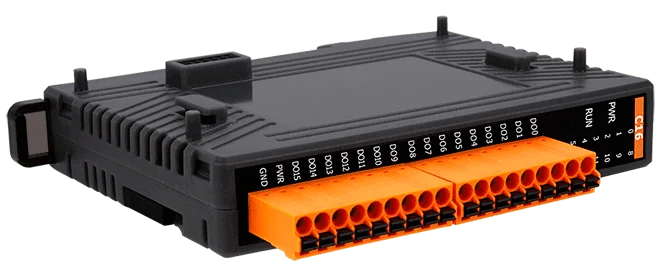

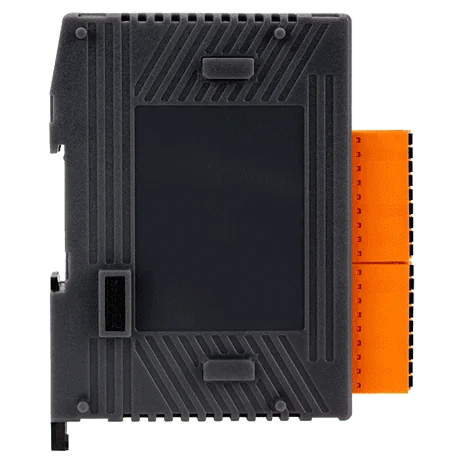

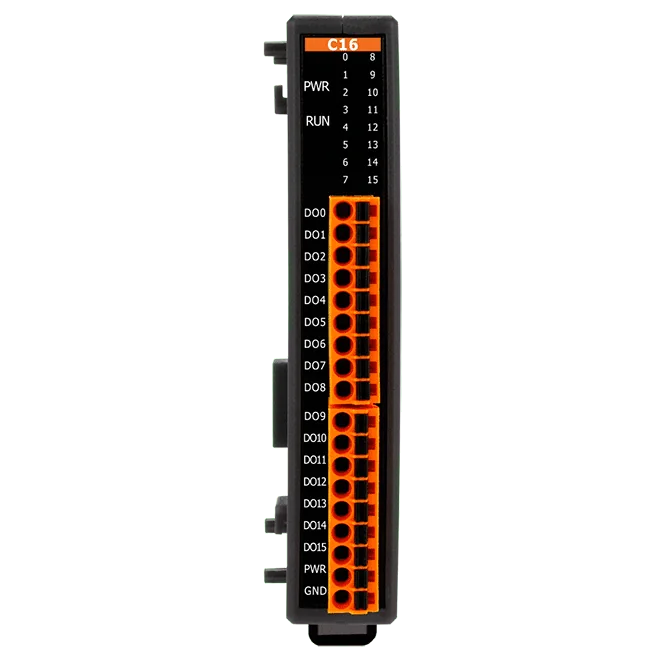

EC4-C16 EtherCAT SubDevice Slim Digital-Output-Modul, 16-Kanal, isoliert

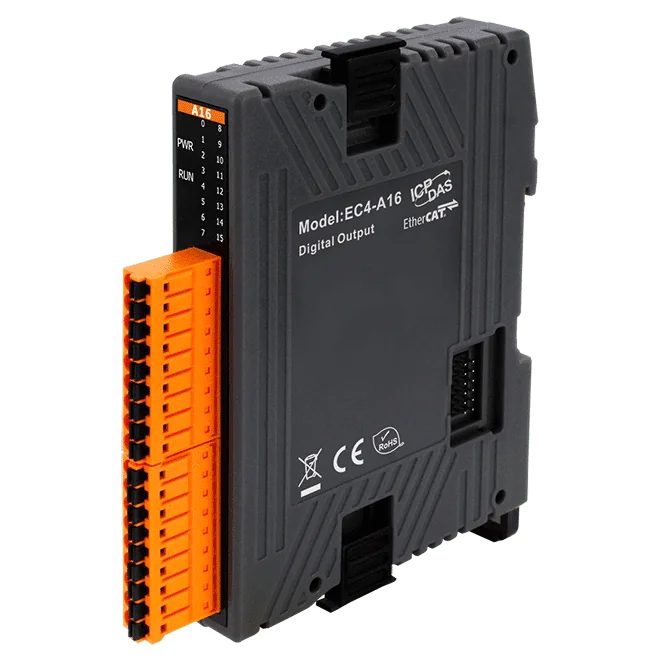

Das EC4-A16 ist ein schlankes EtherCAT-SubDevice, das einem EtherCAT-Netzwerk 16 isolierte digitale Ausgänge hinzufügt. Jeder Kanal ist ein Source-Typ-N-MOS-Ausgang mit interner Freilaufdiode und ist für 500 mA pro Kanal bei Lastspannungen von +10 VDC bis +40 VDC ausgelegt. Das Modul richtet sich an Ingenieure, die eine dichte digitale Ausgangssteuerung über EtherCAT ohne großen Platzbedarf benötigen.Das Modul unterstützt eine Zykluszeit von 100 μs mit verteilten Uhren (Distributed Clocks). Die Ausgangswerte beim Einschalten sind konfigurierbar, und Sie können festlegen, ob die Ausgänge ihre Werte beibehalten, wenn die EtherCAT-Zustandsmaschine wechselt. Der aktuelle Ausgangszustand jedes Kanals wird durch LED-Anzeigen am Gehäuse angezeigt, und die abziehbare Klemmleiste vereinfacht Verdrahtung und Austausch.Das Gehäuse misst 17,5 x 108 x 73 mm (B x L x T, ohne Klemmen) und kann auf einer DIN-Schiene montiert oder an der Wand befestigt werden. Das Modul hat das Konformitätsprüfwerkzeug bestanden und ist laut Herstellerangaben mit verschiedenen gängigen EtherCAT-MainDevices kompatibel. Es trägt die Kennzeichnungen CE, UKCA, RoHS und WEEE.AnwendungenVerteilte digitale Ausgangssteuerung in EtherCAT-Netzwerken

Das EC4-AD8 ist ein schlankes EtherCAT-SubDevice zur Erfassung von Spannungssignalen an acht differenziellen Analogeingängen mit 16-Bit-Auflösung. Jeder Kanal ist galvanisch getrennt, mit 2500 VDC Isolation und ±35 VDC Überspannungsschutz. Damit eignet es sich für die Signalerfassung in störanfälligen oder elektrisch gemischten Schaltschränken.Die Eingangsbereiche 0~10 V, ±10 V, ±5 V und ±2,5 V werden softwareseitig ausgewählt. Die Kanäle werden jeweils mit 1 kHz abgetastet, bei einer Genauigkeit von 0,05 % des FSR. Das Modul arbeitet mit einer EtherCAT-Zykluszeit von 100 μs und unterstützt verteilte Uhren (Distributed Clocks), sodass es innerhalb eines größeren Netzwerks synchronisiert werden kann. Kanalindividuelle Bereichs- und Filtereinstellungen werden nicht unterstützt, eine Leitungsbrucherkennung (Open-Wire-Erkennung) ist nicht vorhanden.Ein steckbarer Schraubklemmenanschluss und ein Kunststoffgehäuse mit 17,5 x 108 x 73 mm (B x L x T, ohne Klemmen) ermöglichen die Montage auf der Hutschiene oder an der Wand. Der Betriebstemperaturbereich liegt bei -25 ~ +70 °C, die Versorgung erfolgt mit +24 VDC bei 1,5 W.AnwendungenErfassung von Spannungssignalen in EtherCAT-basierten AutomatisierungssystemenDezentrale Analogüberwachung, die den Verkabelungsaufwand gegenüber einer Punkt-zu-Punkt-Verdrahtung reduziert

EC4-DA4 CR ist ein schlankes EtherCAT-SubDevice, das einem Steuerungsnetzwerk vier isolierte 12-Bit-Analogausgänge hinzufügt. Jeder Kanal lässt sich auf einen Spannungs- oder Strombereich einstellen, darunter ±5 V, ±10 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 10 mA und 0 ~ 20 mA, sodass ein Modul eine breite Palette von Feldgeräten ansteuern kann.Die Kommunikation erfolgt über EtherCAT mit einer Zykluszeit von 100 μs und Unterstützung für verteilte Uhren. Werden die Analogausgänge über den Bus statt über einzelne parallele Verdrahtung betrieben, reduziert sich die Anzahl der benötigten Kabel bei einer gegebenen Punktzahl, und die Ausgangswerte können softwareseitig überwacht werden. Das Modul hat die Konformitätsprüfung bestanden und ist für den Einsatz mit einer Reihe gängiger EtherCAT-MainDevices vorgesehen.Das Gehäuse besteht aus Kunststoff und misst 17,5 x 108 x 73 mm (B x L x T, ohne Klemmen). Es wird auf eine DIN-Schiene oder an einer Wand montiert und verwendet einen abnehmbaren Klemmenblock-Steckverbinder. Das Modul ist für den Betrieb von -25 bis +70 °C ausgelegt, wird mit +24 VDC versorgt und bietet 2500 VDC Isolation an den Ausgängen.AnwendungenVerteilte Analogausgangssteuerung in EtherCAT-NetzwerkenAnsteuerung von Spannungs- oder Stromsollwerten für Feldgeräte in Schalttafel- und MaschinensteuerungenSysteme, bei denen die Reduzierung der Verkabelung für Analogausgänge im Vordergrund steht

Der EC4-ENC2A ist ein schlanker EtherCAT-SubDevice, der zwei Absolutwertgeber an ein EtherCAT-Netzwerk anbindet. Jeder Kanal arbeitet unabhängig, und beide werden gleichzeitig abgetastet, sodass Anwender die Positionsdaten zweier Achsen im selben Zyklus erfassen können.Jeder Kanal unterstützt wahlweise SSI oder unidirektionale BiSS-C-Übertragung mit Datenlängen bis zu 48 Bit einschließlich Fehler- und Warnbits sowie CRC im BiSS-C-Modus. Die Übertragung erfolgt mit bis zu 10 MHz, und Kabellaufzeiten werden im BiSS-C-Modus bei Leitungslängen bis 70 m automatisch kompensiert. Binär- und Gray-Codierung werden unterstützt, das CRC-Polynom ist bis CRC-8 anpassbar.Das Modul unterstützt den Free-Run- und den Distributed-Clock-Betrieb mit einer angegebenen EtherCAT-Zykluszeit von 100 µs. Es wird mit +24 V DC versorgt, bietet 2000 VDC Optokopplertrennung an den Gebereingängen und ist in einem Kunststoffgehäuse für Hutschienen- oder Wandmontage untergebracht. Der hier aufgeführte Bestellcode trägt die RoHS-Kennzeichnung.AnwendungenPräzise Positionsmessung
