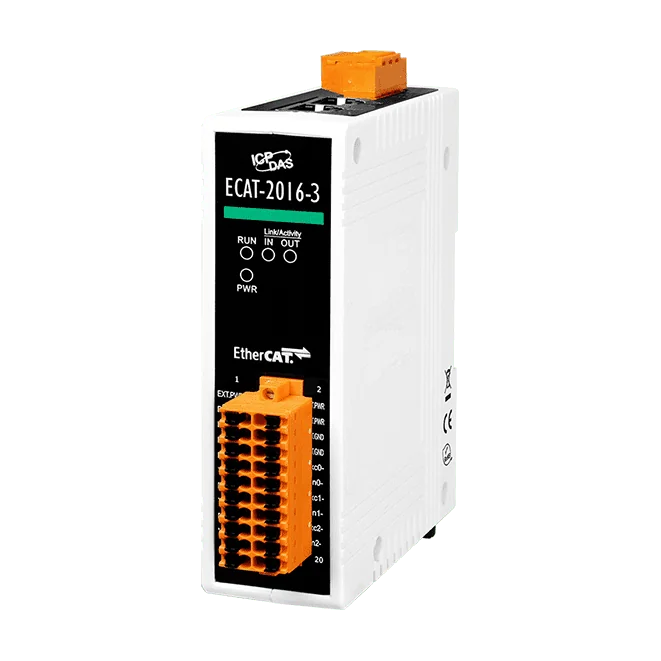

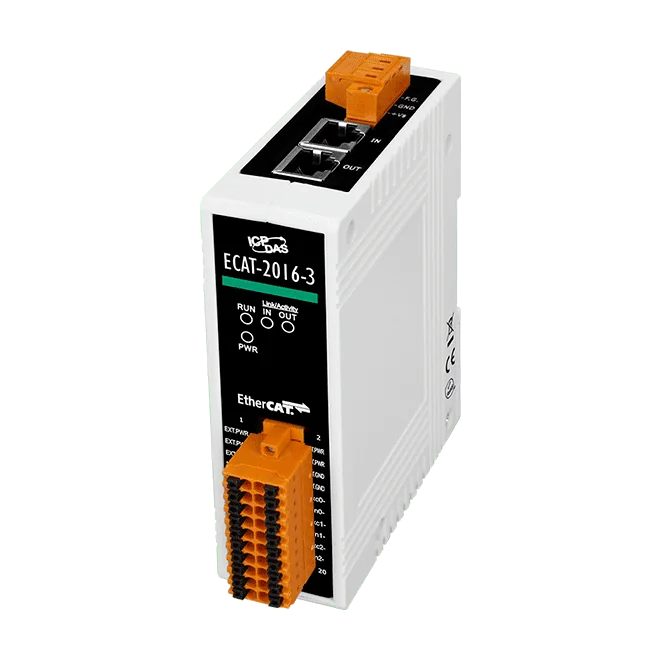

ECAT-2016-3 EtherCAT SubDevice Modul, 3-Kanal 16-Bit-Dehnungsmessstreifen-Eingang

ECAT-2016N ist ein EtherCAT-SubDevice, das einen einzelnen Dehnungsmessstreifen-Kanal in ein EtherCAT-Netzwerk einbindet. Es wird direkt an eine Widerstandsbrücke angeschlossen, sodass Wägezellen und ähnliche Vollbrücken-Sensoren ohne separate Signalaufbereitung ausgelesen werden können. Der Eingangsbereich ist softwareseitig von ±10 mV bis ±1,25 V wählbar, und jeder Messwert steht dem EtherCAT-Main-Device über Prozessdaten zur Verfügung.Zwei RJ-45-Ports ermöglichen die Durchschleifverkabelung des Moduls, was die Verdrahtung vereinfacht und die benötigte Infrastruktur reduziert. Das Netzwerk kann in Stern-, Linien- oder Ringtopologie aufgebaut werden, mit bis zu 100 m zwischen den Stationen über 100BASE-TX. Das Modul hat eine Zykluszeit von 1 ms und eine galvanisch getrennte Ein- und Ausgangsschaltung. Der EMV-Schutz ist gemäß IEC 61000-4-2, -4-4 und -4-5 ausgelegt.Das Modul verfügt über einen abnehmbaren Klemmenblock, LED-Anzeigen und ein Kunststoffgehäuse für die Hutschienenmontage. Es arbeitet mit +10 VDC bis +30 VDC und im Temperaturbereich von -25 ~ +75 °C. Beachten Sie, dass Bereichs- und Filtereinstellungen nicht kanalweise unterstützt werden und keine Drahtbrucherkennung vorhanden ist.AnwendungenHalbleiterfertigungsanlagenUmformtechnikVerpackungstechnikSpritzgießmaschinenMontagesystemeDruckmaschinenRobotik

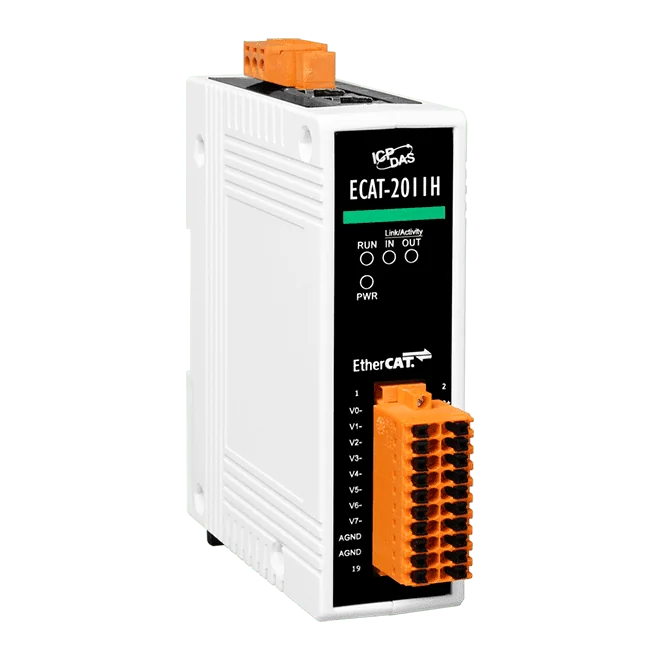

Das ECAT-2011H ist ein analoges EtherCAT-SubDevice-Eingangsmodul für Ingenieure, die 12-Bit-Spannungs- oder Stromsignale in ein EtherCAT-Netzwerk einbinden möchten. Jeder Kanal lässt sich softwareseitig als differenzieller oder einseitiger (single-ended) Eingang konfigurieren, sodass ein Modul wahlweise 8 differenzielle oder 16 einseitige Signale abdeckt.Zwei RJ-45-Busanschlüsse ermöglichen die Durchschleifung der Module, was die Verkabelung reduziert und sich für Stern-, Linien- oder Ringtopologien eignet. Der Eingangsstatus wird über die Prozessdaten übertragen. Das Modul wurde mit dem EtherCAT-Konformitätstestwerkzeug verifiziert.Wählbare Messbereiche umfassen 0~10 V, ±10 V, ±5 V, ±2,5 V, 0~20 mA, ±20 mA, 4~20 mA und ±4~20 mA. Das Modul wird mit +10 bis +30 VDC versorgt, lässt sich auf eine DIN-Schiene montieren und ist für den Betrieb bei -25 ~ +75 °C spezifiziert. Messbereich und Filtereinstellungen sind nicht kanalweise konfigurierbar.AnwendungenHalbleiterfertigungsanlagenUmformtechnikVerpackungstechnikSpritzgießmaschinenMontagesystemeDruckmaschinenRobotik

Der ECAT-2012H ist ein EtherCAT-SubDevice, das 16-Bit-Analogeingänge in ein EtherCAT-Netzwerk einbindet. Die Kanäle lassen sich per Software als 8 differenzielle oder 16 single-ended Eingänge konfigurieren. Jeder Eingang akzeptiert Spannungs- oder Stromsignale in Bereichen von 0~10 V bis ±20 mA sowie 4~20 mA. Der Eingangsstatus wird über die Prozessdaten zurückgemeldet, sodass ein EtherCAT-Main-Device oder ein Konfigurationstool ihn direkt auslesen kann.Zwei RJ-45-Busanschlüsse ermöglichen die Verkettung der Module im Durchschleifbetrieb. Das reduziert den Verkabelungsaufwand und vereinfacht die Installation. Stern-, Linien- und Ringtopologien werden unterstützt, bei bis zu 100 m Abstand zwischen den Stationen über 100BASE-TX. Das Modul hat das EtherCAT-Konformitätstestwerkzeug bestanden. Der MCU verarbeitet den Netzwerkverkehr effizient mit On-the-fly-Verarbeitung und einer Zykluszeit von 1 ms.Das Modul eignet sich für Maschinenbauer und Systemintegratoren in den Bereichen Halbleiterfertigungsanlagen, Umformtechnik, Verpackungstechnik, Spritzguss, Montagesysteme, Drucktechnik und Robotik. Die steckbare Klemmleiste, die LED-Anzeigen und die Hutschienenmontage erleichtern den Einbau in Schaltschränke.AnwendungenHalbleiterfertigungsanlagenUmformtechnikVerpackungstechnikSpritzgussMontagesystemeDrucktechnikRobotik

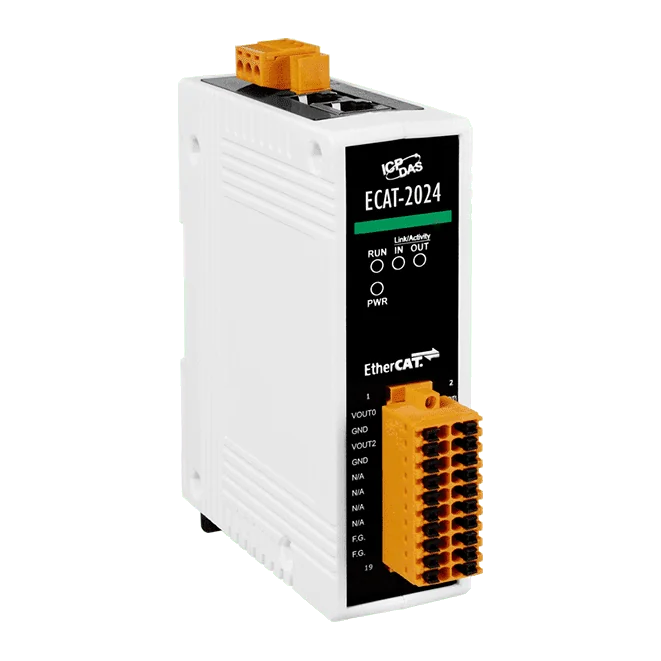

Das ECAT-2024 CR ist ein EtherCAT-SubDevice, das vier isolierte 12-Bit-Analogausgangskanäle von einem EtherCAT-MainDevice oder Konfigurator aus ansteuert. Der Ausgangsstatus wird in den Prozessdaten zurückgemeldet, sodass der Kanalzustand im selben Zyklus wie die Steuerwerte überwacht werden kann.Zwei RJ-45-Busanschlüsse unterstützen die Daisy-Chain-Verdrahtung, was Installation und Verkabelung vereinfacht. Die Stationen können bis zu 100 m voneinander entfernt sein, über 100BASE-TX, mit einer Zykluszeit von 1 ms und verteilten Uhren. Ein integrierter MCU übernimmt den Netzwerkverkehr und die Verarbeitung im Durchlauf (On-the-fly).Jeder Kanal ist mit ±4 kV Kontakt-ESD-Festigkeit ausgelegt, und das Modul erfüllt die Prüfpegel nach IEC 61000-4-4 (EFT), IEC 61000-4-2 (ESD) und IEC 61000-4-5 (Surge). Ein steckbarer Klemmenblock, LED-Anzeigen für den I/O-Status und ein Kunststoffgehäuse für die Hutschienenmontage eignen sich für Schaltschrankaufbauten im Bereich von -25 ~ +75 °C.AnwendungenHalbleitertechnikUmformtechnikVerpackungstechnikSpritzgießmaschinenMontagesystemeDruckmaschinenRobotik
