ECAT-M801-32AX PCI-Express-EtherCAT-MainDevice-Karte, 32-Achsen-Motion-Control

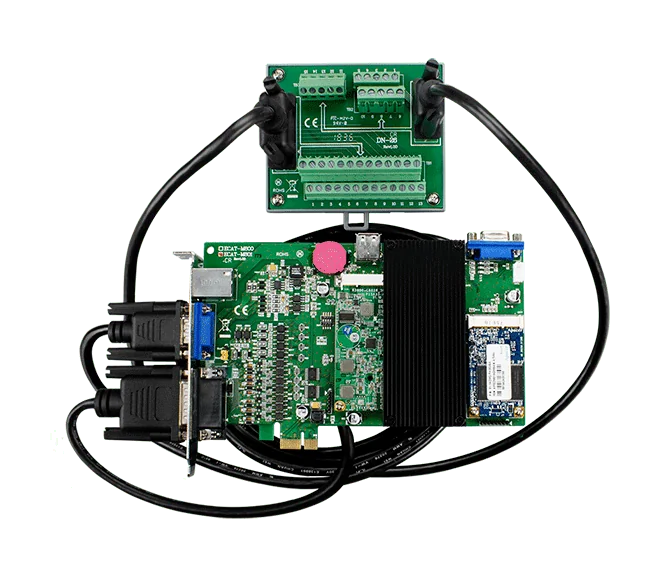

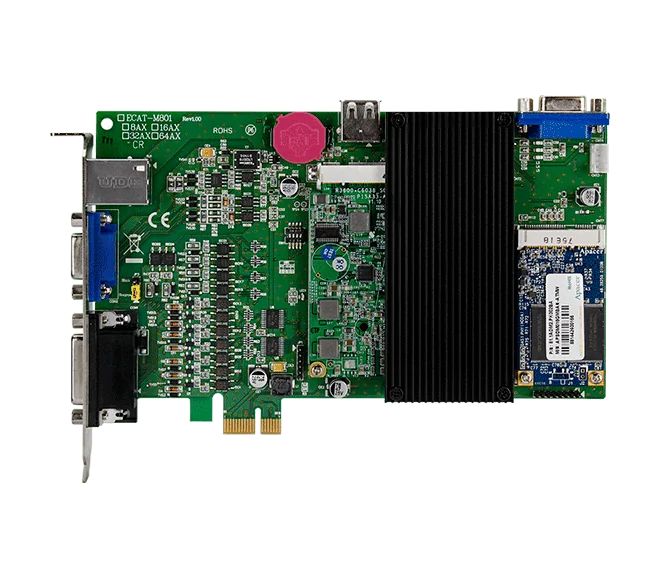

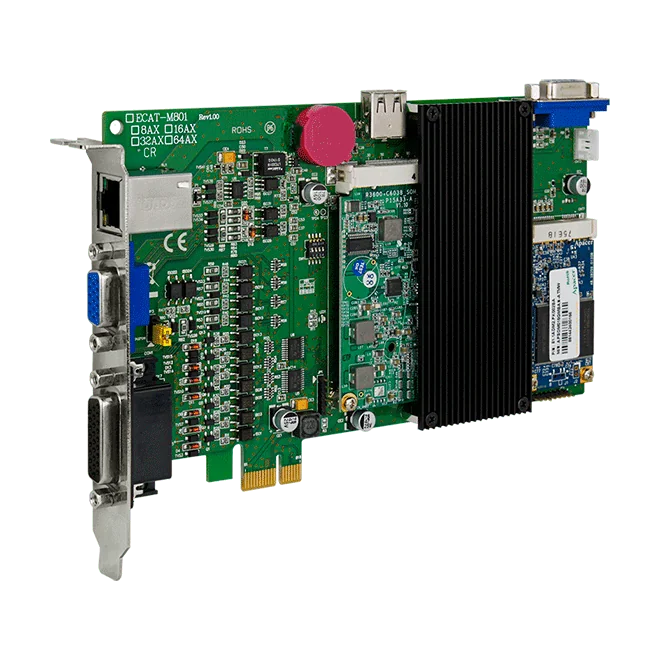

Die ECAT-M801-32AX/S CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Mehrachs-Motion- und I/O-Steuerung. Ihre integrierte CPU übernimmt die Achs- und I/O-Funktionen und entlastet so den Host-PC. Sie unterstützt bis zu 32 Achsen und bis zu 512 EtherCAT-Knoten mit einer EtherCAT-Zykluszeit von bis zu 0,5 ms.Zu den Motion-Funktionen gehören synchronisierte Bewegung (E-GEAR, E-CAM), virtuelle Achsen und mehrachsige lineare Interpolation. Die Karte verfügt über 13 digitale Eingänge, 13 digitale Ausgänge und zwei 32-Bit-Encoder-Schnittstellen mit Compare-Trigger-Ausgang, sodass Encoder-Rückführung und diskrete I/O auf derselben Karte verarbeitet werden können.Diese Variante wird mit einem DN-26 und Kabelzubehör geliefert. Eine zweite CPU unterstützt die EtherCAT-Kommunikationssicherung (EtherCAT communication retention), die die EtherCAT-Kommunikation und Prozessrezepte auch dann aufrechterhalten soll, wenn das Betriebssystem oder eine Anwendung abstürzt.AnwendungenMotion ControlI/O-SteuerungDatenerfassungssysteme

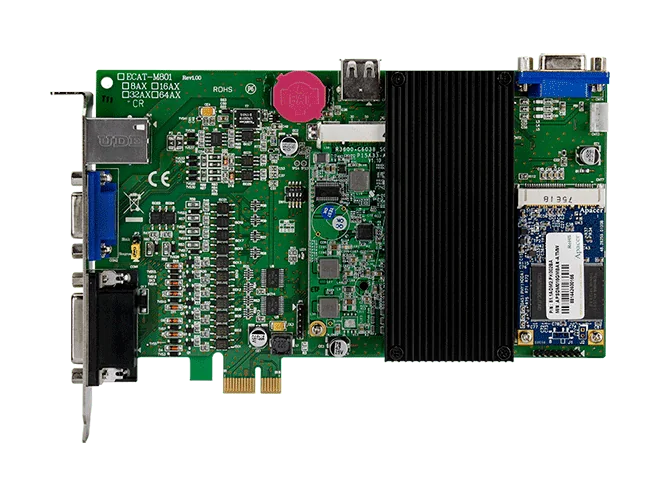

Die ECAT-M801-16AX CR ist eine PCI-Express-EtherCAT-MainDevice-Karte, die einem PC die direkte Steuerung von bis zu 16 Motionachsen über EtherCAT ermöglicht. Die integrierte CPU übernimmt die Verarbeitung der Achsen und E/As, wodurch die Last des Host-PCs sinkt und das Timing für Motion-Anwendungen deterministisch bleibt.Die Karte vereint EtherCAT-Motion-Control mit 13 digitalen Eingängen, 13 digitalen Ausgängen und zwei Encoder-Schnittstellen auf einer einzigen Karte. Synchronisierte Bewegungsfunktionen wie E-GEAR und E-CAM, virtuelle Achsen und mehrachsige lineare Interpolation werden unterstützt, bei EtherCAT-Zykluszeiten bis hinab zu 0,5 ms und bis zu 512 Knoten im Netzwerk.Eine zweite CPU sorgt für die Aufrechterhaltung der EtherCAT-Kommunikation, sodass die Netzwerkverbindung und das Prozessrezept auch dann erhalten bleiben, wenn das Betriebssystem oder eine Applikation abstürzt. Dieser Bestellcode wird ohne Kabel und Tochterplatine geliefert.AnwendungenMotion ControlI/O-SteuerungDatenerfassungssystem

Die ECAT-M801-16AX/S CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Motion- und I/O-Steuerung. Sie unterstützt bis zu 16 Achsen und bis zu 512 EtherCAT-Knoten. Die onboard integrierte CPU übernimmt die Multiachs-Motion- und I/O-Funktionen und entlastet so den Host-PC.Die Karte bietet synchronisierte Bewegungen (E-GEAR und E-CAM), virtuelle Achsen und lineare Multiachs-Interpolation mit einer EtherCAT-Zykluszeit von bis zu 0,5 ms. Onboard stehen 13 digitale Eingänge, 13 digitale Ausgänge und 2 Encoder-Schnittstellen mit Compare-Trigger-Ausgängen zur Verfügung, sodass gängige Maschinensignale und Rückmeldungen direkt an die Karte angeschlossen werden können.Die Variante /S wird mit einem DN-26, einem CA-1515M und einem CA-2615M ausgeliefert und ist damit bei Lieferung anschlussbereit. Die zweite CPU unterstützt die Technologie zur EtherCAT-Kommunikationssicherung, die dazu dient, die EtherCAT-Kommunikation und Prozessrezepte aufrechtzuerhalten, falls das Betriebssystem oder eine Anwendung abstürzt.AnwendungenMotion-ControlI/O-SteuerungDatenerfassungssystem

Die ECAT-M801-8AX CR ist eine PCI-Express-EtherCAT-MainDevice-Karte für PC-basierte Bewegungs- und I/O-Steuerung. Die integrierte CPU übernimmt die Mehrachs-Bewegungs- und I/O-Funktionen und entlastet so den Host-PC. Sie unterstützt bis zu 8 Achsen, bis zu 512 Slaves und EtherCAT-Zykluszeiten bis hinab zu 0,5 ms.Zu den Bewegungsfunktionen gehören synchronisierte Bewegung (E-GEAR und E-CAM), virtuelle Achsen und mehrachsige Linearinterpolation. Auf der Karte befinden sich 13 digitale Eingänge, 13 digitale Ausgänge und zwei 32-Bit-Encoder-Schnittstellen mit Compare-Trigger-Ausgängen. Eine zweite CPU unterstützt die EtherCAT-Kommunikationssicherung: Laut Herstellerangaben bleiben EtherCAT-Kommunikation und Prozessrezepturen auch dann aktiv, wenn das Betriebssystem oder ein Programm abstürzt.Diese Bestellnummer wird ohne Kabel und Tochterplatine geliefert. Die /S-Varianten, etwa ECAT-M801-8AX/S CR, enthalten ein DN-26, ein CA-1515M und ein CA-2615M.Bewegungssteuerung für bis zu 8 Achsen auf einer PCI-Express-x1-KarteEtherCAT-Zykluszeit bis 0,5 ms und bis zu 512 SlavesSynchronisierte Bewegung mit E-GEAR, E-CAM, virtuellen Achsen und Linearinterpolation13 DI (Sink/Source) und 13 DO (Open Collector, Sink)Zwei 32-Bit-Encoder-Schnittstellen, bis 1 MHz, mit Compare-Trigger-AusgangZweite CPU zur Sicherung der EtherCAT-KommunikationAnwendungenBewegungssteuerungI/O-SteuerungDatenerfassungssystem
