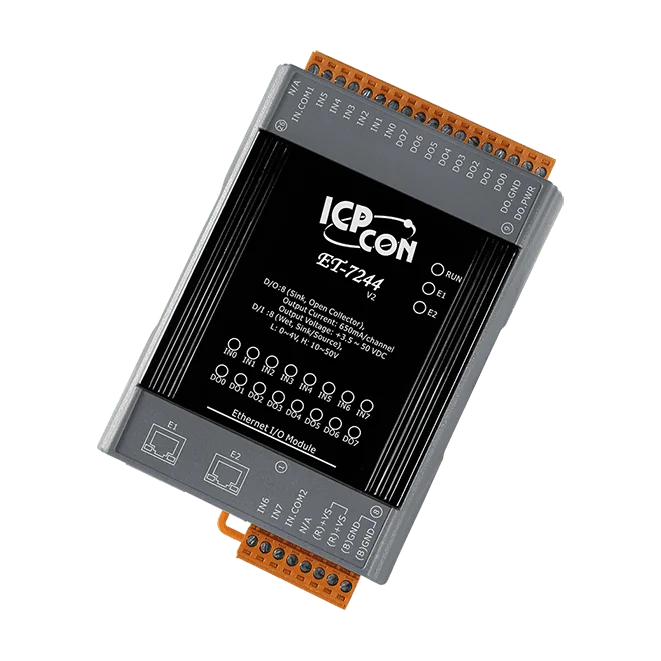

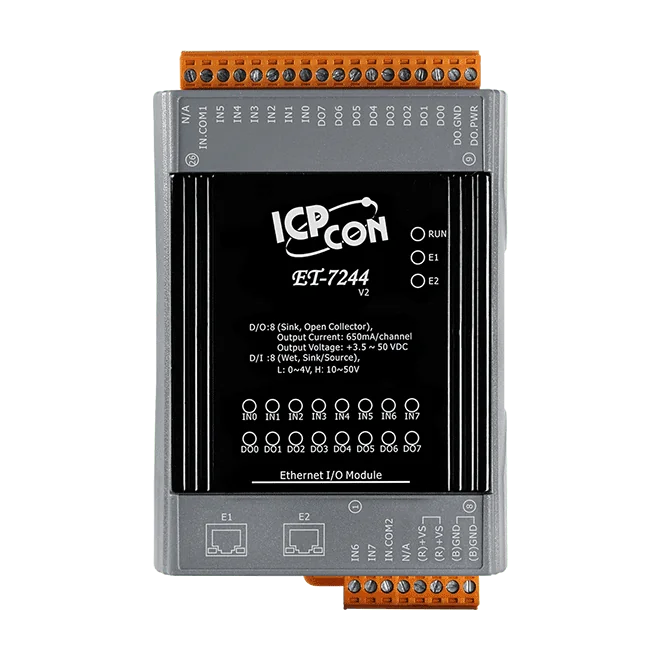

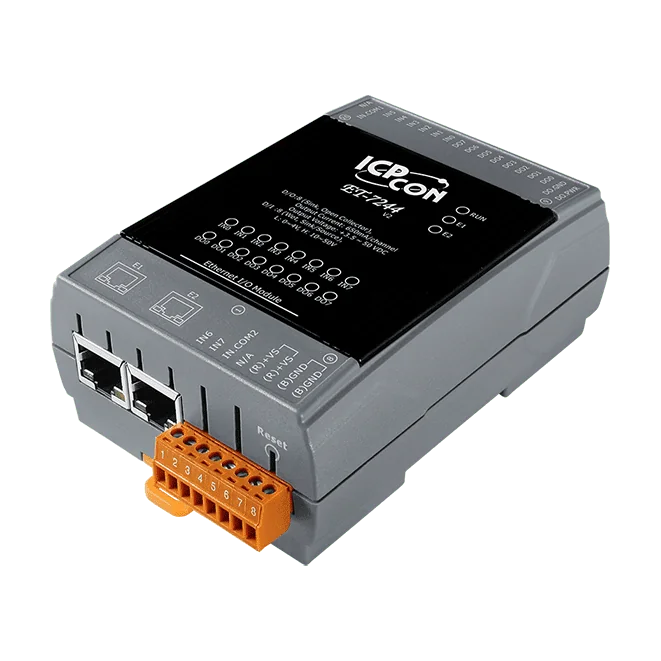

ET-7244 Ethernet-I/O-Modul, 8-Kanal DI/DO mit 2-Port-Ethernet-Switch

ET-7044 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das acht potentialbehaftete digitale Eingänge mit acht digitalen Ausgängen vom Typ Sink kombiniert. Jeder Eingang kann als 32-Bit-Zähler verwendet werden, was sich für Impulszählung und Ereignisverfolgung an Maschinen, in der Gebäudetechnik und in Prüfeinrichtungen eignet. Jeder Ausgangskanal kann bei 25 °C eine Last von 300 mA schalten und somit direkt ein Leistungsrelaismodul ansteuern.Das Modul kommuniziert über Modbus TCP und Modbus UDP über einen 10/100 Base-TX RJ-45-Anschluss. Ein integrierter Webserver mit Web-HMI ermöglicht Konfiguration und Überwachung über einen Browser; der Zugriff ist durch ID, Passwort und IP-Filter geschützt. Zwei programmierbare Watchdogs überwachen das Modul und die Kommunikationsverbindung, und die digitalen Ausgänge verfügen über programmierbare Einschalt- und Sicherheitswerte für definiertes Verhalten beim Hochfahren oder bei Störungen.Die galvanische Trennung beträgt 1500 VDC auf der Ethernet-Seite und 2500 VDC auf der I/O-Seite. Die digitalen Ein- und Ausgänge sind kanalweise nicht untereinander getrennt. Die Versorgung erfolgt über eine Schraubklemme mit +10 ~ +30 VDC und Verpolschutz; der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

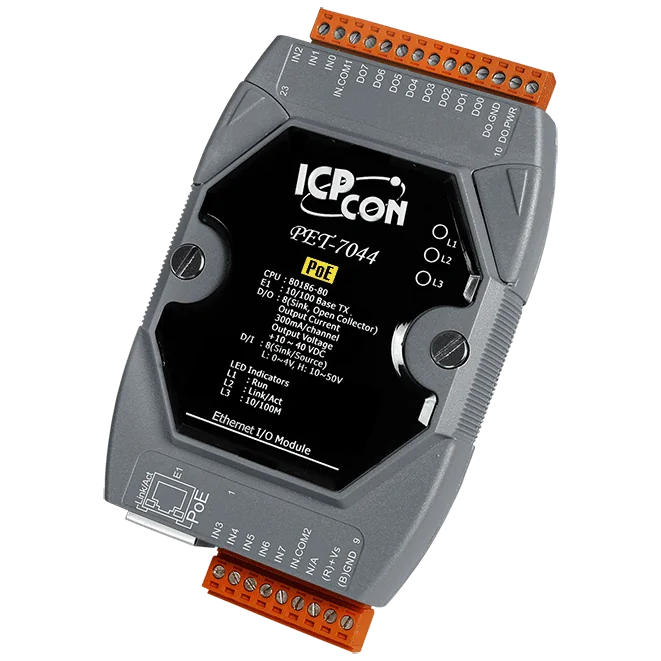

PET-7044 CR ist ein PoE-gespeistes Ethernet-I/O-Modul für Ingenieure, die acht digitale Eingänge und acht digitale Ausgänge auf einer Hutschienen-Einheit benötigen. Die Eingänge sind als Nassschalter-Eingänge ausgeführt, akzeptieren +10 ~ +50 VDC als EIN-Pegel und können jeweils als 32-Bit-Zähler genutzt werden, mit einem maximalen Zählerstand von 4.294.967.295 und einer Frequenz von 500 Hz. Die Ausgänge sind als Senken-Ausgänge ausgeführt, mit 300 mA pro Kanal bei 25 °C belastbar, und sowohl ihr Einschaltwert als auch ihr Sicherheitswert sind programmierbar.Das Modul kommuniziert über Modbus TCP und Modbus UDP über einen einzelnen RJ-45-Port 10/100 Base-TX und kann über PoE (IEEE 802.3af) oder über eine Schraubklemme mit +12 ~ +48 VDC versorgt werden. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung ohne dedizierte Software, der Zugriff wird über ID, Passwort und IP-Filter gesteuert. Doppelte Watchdogs überwachen sowohl das Modul als auch die Kommunikation.Die Trennung erfolgt als 2-Wege-I/O-Isolation mit 2500 VDC, die Kanäle untereinander sind nicht galvanisch getrennt. Das Gerät eignet sich für Gebäudeautomation, Fabrik- und Maschinenautomation sowie für Fernwartung und Ferndiagnose. Der Bestellcode PET-7044 CR ist als RoHS-konform gelistet.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

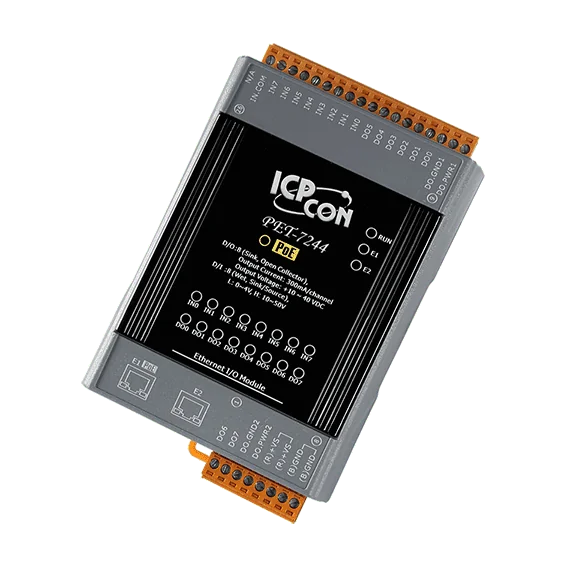

Das PET-7244 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das acht Digitaleingänge für Nassschaltkontakte und acht Digitalausgänge vom Typ Sink über Modbus TCP oder Modbus UDP in ein Netzwerk einbindet. Jeder Eingang kann zusätzlich als 32-Bit-Zähler genutzt werden, der bis zu 4.294.967.295 Zählimpulse bei einer Rate von 100 Hz erfasst und sich damit für Impulszählung und Summierungsaufgaben eignet.Ein 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul in einer Linie von Geräten im Daisy-Chain-Verfahren zu verketten. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC. Jeder Ausgangskanal liefert 650 mA bei 25 °C und ist kurzschlussgeschützt. Einschalt- und Sicherheitswerte sind programmierbar, sodass für den Anlauf und für sichere Zustände ein definierter Zustand festgelegt werden kann.Ein integrierter Webserver mit Web-HMI, Zugriffskontrolle über ID, Passwort und IP-Filter sowie ein doppelter Watchdog sind enthalten. Die optische Trennung schützt die I/Os vor transienten Überspannungen, die Kanäle untereinander sind jedoch nicht galvanisch getrennt, was bei der Verdrahtung berücksichtigt werden sollte.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

ET-7242 CR ist ein Ethernet-I/O-Modul, das 16 digitale Ausgänge vom Typ Sink ansteuert und deren Status über Modbus TCP oder Modbus UDP meldet. Der integrierte Webserver und die Web-HMI ermöglichen Konfiguration und Überwachung über einen Standardbrowser, was Ingenieuren die Inbetriebnahme und Prüfung der I/Os ohne dedizierte Software erleichtert.Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass erlaubt den Einsatz des Moduls in einer Daisy-Chain-Topologie, wodurch die Verkabelung zwischen den I/O-Punkten vereinfacht werden kann. Jeder Ausgang hat einen Lastspannungsbereich von +3,5 ~ +50 VDC und bis zu 650 mA pro Kanal bei 25 °C. Die Ausgänge können ein Relaismodul der RM-Serie direkt ansteuern, um induktive Lasten zu schalten. Einschalt- und Sicherheitswerte sind programmierbar, sodass die Ausgänge beim Hochfahren oder bei Kommunikationsverlust in einen definierten Zustand gesetzt werden können.Die I/Os sind optisch mit 3750 VDC isoliert, was einen Schutz gegen transiente Überspannungen bietet, während das Ethernet mit 1500 VDC isoliert ist. Die Kanäle untereinander sind nicht isoliert. Das Modul wird auf einer DIN-Schiene montiert und ist für einen Betriebsbereich von -25 ~ +75 °C spezifiziert.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
