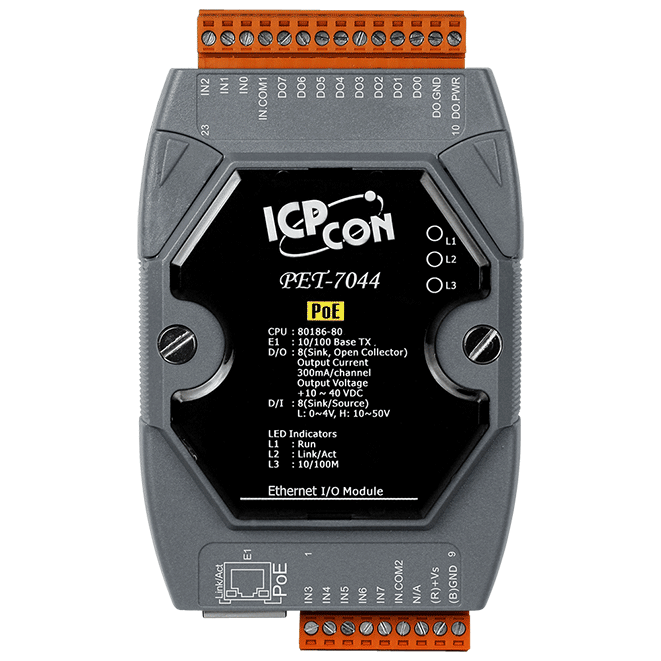

PET-7044 PoE-I/O-Modul, 8-Kanal Nassschalter-DI und 8-Kanal Senken-DO

ET-7044 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das acht potentialbehaftete digitale Eingänge mit acht digitalen Ausgängen vom Typ Sink kombiniert. Jeder Eingang kann als 32-Bit-Zähler verwendet werden, was sich für Impulszählung und Ereignisverfolgung an Maschinen, in der Gebäudetechnik und in Prüfeinrichtungen eignet. Jeder Ausgangskanal kann bei 25 °C eine Last von 300 mA schalten und somit direkt ein Leistungsrelaismodul ansteuern.Das Modul kommuniziert über Modbus TCP und Modbus UDP über einen 10/100 Base-TX RJ-45-Anschluss. Ein integrierter Webserver mit Web-HMI ermöglicht Konfiguration und Überwachung über einen Browser; der Zugriff ist durch ID, Passwort und IP-Filter geschützt. Zwei programmierbare Watchdogs überwachen das Modul und die Kommunikationsverbindung, und die digitalen Ausgänge verfügen über programmierbare Einschalt- und Sicherheitswerte für definiertes Verhalten beim Hochfahren oder bei Störungen.Die galvanische Trennung beträgt 1500 VDC auf der Ethernet-Seite und 2500 VDC auf der I/O-Seite. Die digitalen Ein- und Ausgänge sind kanalweise nicht untereinander getrennt. Die Versorgung erfolgt über eine Schraubklemme mit +10 ~ +30 VDC und Verpolschutz; der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7244 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das acht digitale Eingänge für Nassschaltkontakte mit acht digitalen Ausgängen in Sink-Schaltung kombiniert. Jeder Eingang kann zusätzlich als 32-Bit-Zähler arbeiten, was sich für Impulszählung und Ereignisprotokollierung an entfernten Maschinen und Schaltschränken eignet.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser; der Zugriff wird über ID, Passwort und IP-Filter gesteuert. Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt Daisy-Chain-Topologien, und das Modul bietet zusätzlich einen zweifachen Watchdog-Schutz sowie die Verbindung von I/O-Paaren.Galvanische Trennung der I/Os mit 2500 VDC und des Ethernets mit 1500 VDCProgrammierbare Einschaltwerte und Sicherheitswerte für die digitalen AusgängeVerpolungsschutz am Stromeingang der KlemmleisteAnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das PET-7244 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das acht Digitaleingänge für Nassschaltkontakte und acht Digitalausgänge vom Typ Sink über Modbus TCP oder Modbus UDP in ein Netzwerk einbindet. Jeder Eingang kann zusätzlich als 32-Bit-Zähler genutzt werden, der bis zu 4.294.967.295 Zählimpulse bei einer Rate von 100 Hz erfasst und sich damit für Impulszählung und Summierungsaufgaben eignet.Ein 2-Port-10/100-Base-TX-Switch mit LAN-Bypass ermöglicht es, das Modul in einer Linie von Geräten im Daisy-Chain-Verfahren zu verketten. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC. Jeder Ausgangskanal liefert 650 mA bei 25 °C und ist kurzschlussgeschützt. Einschalt- und Sicherheitswerte sind programmierbar, sodass für den Anlauf und für sichere Zustände ein definierter Zustand festgelegt werden kann.Ein integrierter Webserver mit Web-HMI, Zugriffskontrolle über ID, Passwort und IP-Filter sowie ein doppelter Watchdog sind enthalten. Die optische Trennung schützt die I/Os vor transienten Überspannungen, die Kanäle untereinander sind jedoch nicht galvanisch getrennt, was bei der Verdrahtung berücksichtigt werden sollte.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7042 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das bis zu 16 digitale Ausgänge vom Sink-Typ über Modbus TCP oder Modbus UDP schaltet. Es eignet sich für Ingenieure, die Lasten oder Anzeigen über ein Ethernet-Netzwerk fernschalten möchten, ohne eine separate Versorgung für das Modul bereitzustellen, da es über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC versorgt werden kann.Jeder Ausgang ist ein galvanisch getrennter Open-Collector-Kanal mit 100 mA pro Kanal bei 25 °C und einer Lastspannung von +5 ~ +30 VDC. Überlastschutz und Kurzschlussschutz sind integriert. Der Einschaltwert und der Sicherheitswert jedes Kanals sind programmierbar, sodass die Ausgänge beim Hochfahren oder bei Kommunikationsverlust in einen definierten Zustand versetzt werden können. Die E/A-Seite ist mit 2500 VDC galvanisch getrennt, die Kanäle untereinander jedoch nicht. Bei induktiven Lasten können die Ausgänge direkt ein Relaismodul der RM-Serie ansteuern.Das Modul verfügt über einen integrierten Webserver mit Web-HMI, Zugriffskontrolle über ID, Passwort und IP-Filter, doppelten Watchdog sowie eine I/O-Paarverbindung. Es wird auf einer DIN-Schiene montiert und ist für einen Betriebstemperaturbereich von -25 ~ +75 °C ausgelegt. Das Gerät ist RoHS-konform und trägt die Kennzeichnungen CE, UKCA, FCC und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
