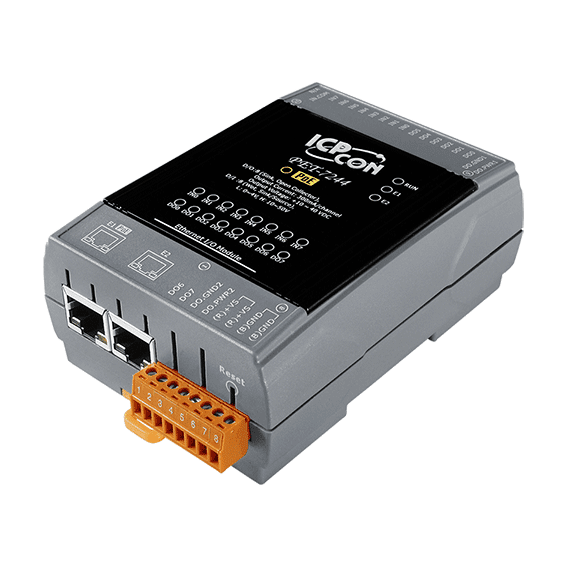

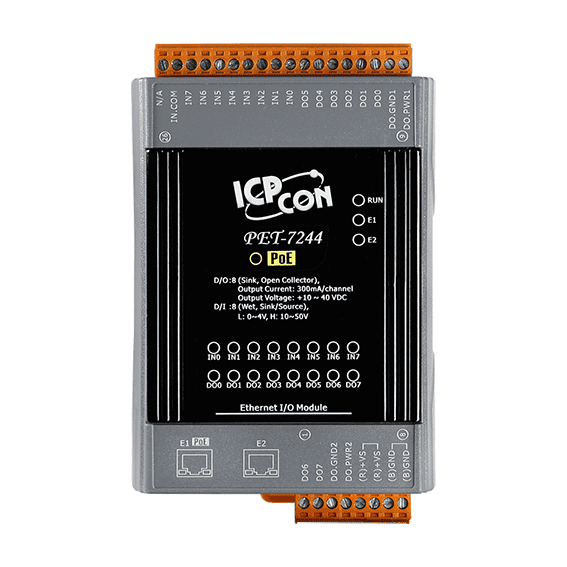

PET-7244 PoE-Ethernet-I/O-Modul, 8-Kanal-DI/Zähler und 8-Kanal-DO

ET-7044 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das acht potentialbehaftete digitale Eingänge mit acht digitalen Ausgängen vom Typ Sink kombiniert. Jeder Eingang kann als 32-Bit-Zähler verwendet werden, was sich für Impulszählung und Ereignisverfolgung an Maschinen, in der Gebäudetechnik und in Prüfeinrichtungen eignet. Jeder Ausgangskanal kann bei 25 °C eine Last von 300 mA schalten und somit direkt ein Leistungsrelaismodul ansteuern.Das Modul kommuniziert über Modbus TCP und Modbus UDP über einen 10/100 Base-TX RJ-45-Anschluss. Ein integrierter Webserver mit Web-HMI ermöglicht Konfiguration und Überwachung über einen Browser; der Zugriff ist durch ID, Passwort und IP-Filter geschützt. Zwei programmierbare Watchdogs überwachen das Modul und die Kommunikationsverbindung, und die digitalen Ausgänge verfügen über programmierbare Einschalt- und Sicherheitswerte für definiertes Verhalten beim Hochfahren oder bei Störungen.Die galvanische Trennung beträgt 1500 VDC auf der Ethernet-Seite und 2500 VDC auf der I/O-Seite. Die digitalen Ein- und Ausgänge sind kanalweise nicht untereinander getrennt. Die Versorgung erfolgt über eine Schraubklemme mit +10 ~ +30 VDC und Verpolschutz; der Betriebstemperaturbereich liegt bei -25 ~ +75 °C.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

Das ET-7244 CR ist ein Ethernet-I/O-Modul für die Hutschienenmontage, das acht digitale Eingänge für Nassschaltkontakte mit acht digitalen Ausgängen in Sink-Schaltung kombiniert. Jeder Eingang kann zusätzlich als 32-Bit-Zähler arbeiten, was sich für Impulszählung und Ereignisprotokollierung an entfernten Maschinen und Schaltschränken eignet.Die Kommunikation erfolgt über Modbus TCP und Modbus UDP. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung über einen Browser; der Zugriff wird über ID, Passwort und IP-Filter gesteuert. Der integrierte 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt Daisy-Chain-Topologien, und das Modul bietet zusätzlich einen zweifachen Watchdog-Schutz sowie die Verbindung von I/O-Paaren.Galvanische Trennung der I/Os mit 2500 VDC und des Ethernets mit 1500 VDCProgrammierbare Einschaltwerte und Sicherheitswerte für die digitalen AusgängeVerpolungsschutz am Stromeingang der KlemmleisteAnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7044 CR ist ein PoE-gespeistes Ethernet-I/O-Modul für Ingenieure, die acht digitale Eingänge und acht digitale Ausgänge auf einer Hutschienen-Einheit benötigen. Die Eingänge sind als Nassschalter-Eingänge ausgeführt, akzeptieren +10 ~ +50 VDC als EIN-Pegel und können jeweils als 32-Bit-Zähler genutzt werden, mit einem maximalen Zählerstand von 4.294.967.295 und einer Frequenz von 500 Hz. Die Ausgänge sind als Senken-Ausgänge ausgeführt, mit 300 mA pro Kanal bei 25 °C belastbar, und sowohl ihr Einschaltwert als auch ihr Sicherheitswert sind programmierbar.Das Modul kommuniziert über Modbus TCP und Modbus UDP über einen einzelnen RJ-45-Port 10/100 Base-TX und kann über PoE (IEEE 802.3af) oder über eine Schraubklemme mit +12 ~ +48 VDC versorgt werden. Ein integrierter Webserver und eine Web-HMI ermöglichen Konfiguration und Überwachung ohne dedizierte Software, der Zugriff wird über ID, Passwort und IP-Filter gesteuert. Doppelte Watchdogs überwachen sowohl das Modul als auch die Kommunikation.Die Trennung erfolgt als 2-Wege-I/O-Isolation mit 2500 VDC, die Kanäle untereinander sind nicht galvanisch getrennt. Das Gerät eignet sich für Gebäudeautomation, Fabrik- und Maschinenautomation sowie für Fernwartung und Ferndiagnose. Der Bestellcode PET-7044 CR ist als RoHS-konform gelistet.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen

PET-7242 CR ist ein PoE-gespeistes Ethernet-I/O-Modul, das 16 digitale Ausgänge vom Senkentyp schaltet und über Modbus TCP oder Modbus UDP meldet. Jeder Kanal ist ein galvanisch getrennter Open-Collector-Ausgang mit einer Belastbarkeit von 650 mA pro Kanal bei 25 °C. Die Ausgänge können ein Relaismodul der RM-Serie direkt ansteuern, was sich für das Schalten induktiver Lasten eignet.Das Ausgangsverhalten ist konfigurierbar, mit einem programmierbaren Einschaltwert und einem Sicherheitswert für jeden Kanal. Das Modul bietet Überspannungs-, Überlast- und Kurzschlussschutz. Ein 2-Port-10/100-Base-TX-Switch mit LAN-Bypass unterstützt Daisy-Chain-Topologien, und ein Doppel-Watchdog überwacht sowohl das Modul als auch die Kommunikationsverbindung.Das Gerät verfügt über einen integrierten Webserver mit Web-HMI und eine Zugriffskontrolle auf Basis von ID, Passwort und IP-Filter. Die Versorgung erfolgt wahlweise über PoE (IEEE 802.3af, Klasse 1) oder über eine Klemmleiste mit +12 ~ +48 VDC, der Betrieb ist für -25 ~ +75 °C spezifiziert. Für dieses Modell angegebene Zertifizierungskennzeichen sind CE, UKCA, FCC, RoHS und WEEE.AnwendungenGebäudeautomationFabrikautomationMaschinenautomationFernwartungFerndiagnosePrüfeinrichtungen
