PCI-1002LU Universelle PCI-Multifunktions-DAQ-Karte, 110 kS/s, 32-Kanal-AE
Universelle PCI-Multifunktions-DAQ-Karte mit 32 Single-Ended- oder 16 differenziellen 12-Bit-Analogeingängen mit bis zu 110 kS/s sowie 16 digitalen TTL-Ein- und Ausgängen. Inklusive CA-4002 D-Sub-Steckverbinder.
- Maximale Abtastrate von 110 kS/s mit der PCI-1002LU-Variante mit niedriger Verstärkung
- 32 Single-Ended- oder 16 differenzielle 12-Bit-Analogeingangskanäle
- Verstärkungseinstellungen von 1, 2, 4 und 8, mit bipolaren Bereichen von ±10 V bis ±1,25 V
- 16 digitale Eingangs- und 16 digitale Ausgangskanäle, 5 V/TTL
- Pull-up- und Pull-down-Widerstände an den digitalen Eingängen für einen definierten Status
- Universelle PCI-Schnittstelle mit 3,3-V- und 5-V-Bus, 32 Bit, 33 MHz
384,00 € pro Stück
| 1-9 Stück | 384,00 € | |
|---|---|---|
| 10-30 Stück | 365,00 € | −5 % |
| ab 31 Stück | 346,00 € | −10 % |
Produktinformationen "PCI-1002LU Universelle PCI-Multifunktions-DAQ-Karte, 110 kS/s, 32-Kanal-AE"
PCI-1002LU CR ist eine universelle PCI-Datenerfassungskarte für Ingenieure, die einen 12-Bit-Analogeingang mit digitalen E/A auf derselben Karte benötigen. Sie unterstützt sowohl den 3,3-V- als auch den 5-V-PCI-Bus und bietet 32 Single-Ended- oder 16 differenzielle Analogeingangskanäle, die mit dem Niedrigverstärkungsbereich mit bis zu 110 kS/s abgetastet werden.
Die Karte verfügt außerdem über 16 digitale Eingangskanäle und 16 digitale Ausgangskanäle, alle 5 V/TTL. Die Pull-up- und Pull-down-Widerstände an den digitalen Eingängen ermöglichen es, den Status festzulegen, wenn ein Kanal getrennt oder unterbrochen ist, anstatt dass er floatet. Sie ist als einfacher Ersatz für die PCI-1002L/H konzipiert, ohne dass bestehende Software oder Treiber geändert werden müssen.
Die Treiberunterstützung umfasst Linux, DOS und Windows, mit einer DLL und einem ActiveX-Steuerelement. Beispielprogramme stehen für eine Reihe von Umgebungen zur Verfügung, darunter C/C++, Delphi, Visual Basic, C#.NET, Visual Basic.NET und LabVIEW. Diese Bestellnummer enthält einen CA-4002 D-Sub-Steckverbinder.
Anwendungen
- Laborautomatisierung
- Produktionsprüfung
- Sensorschnittstelle
| Analogeingänge: | 32 Single-Ended / 16 Differenziell |
|---|---|
| Betriebstemperatur: | 0 ~ +60 °C |
| Digitalausgänge: | 16 |
| Digitaleingänge: | 16 |
| Produkttyp: | DAQ-Multifunktionsplatine |
| Schnittstelle: | Universal PCI (3,3 V/5 V) |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Analogeingang | |
| Kanäle | 32 Single-Ended/16 Differenziell |
| Bereich | PCI-1002LU： Verstärkung: 1, 2, 4, 8 Bipolarer Bereich: ±10 V, ±5 V, ±2,5 V, ±1,25 V PCI-1002HU： Verstärkung: 1, 10, 100, 1000 Bipolarer Bereich: ±10 V, ±1 V, ±0,1 V, ±0,01 V |
| Auflösung | 12-Bit |
| Genauigkeit | 0,01 % of FSR ±1 LSB @ 25 °C, ±10 V |
| Abtastrate | PCI-1002LU：max. 110 kS/s PCI-1002HU：max. 44 kS/s |
| Eingangsimpedanz | 10 MΩ/6 Pf |
| Überspannungsschutz | Dauerhaft ±35 Vss |
| Nullpunktdrift | ±4 ppm/°C vom Endwert |
| Triggermodus | Software, interner programmierbarer Pacer, extern (5 V/TTL) |
| Datenübertragung | Polling, Interrupt |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 2,4 mA Quelle: 0,8 mA |
| Reaktionsgeschwindigkeit | 1,0 MHz (typisch) |
| Timer/Zähler/Frequenz | |
| Kanäle | 3 (unabhängig x 1/interner Taktgeber x 1/externer Taktgeber x 1) |
| Typ | 5 V/TTL |
| Auflösung | 16-Bit |
| Eingangsfrequenz | 10 MHz max. |
| Referenztakt | Intern: 4 MHz |
| PC-Bus | |
| Typ | 3,3 V/5 V Universal-PCI, 32 Bit, 33 MHz |
| Datenbus | 16-Bit |
| Leistung | |
| Leistungsaufnahme | 960 mA @ +5 V |
| Mechanisch | |
| Abmessungen (mm) | 105 x 188 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
2AB125R ist ein DIP-Widerstand mit 125 Ohm, einer engen Toleranz von 0,1 % und einer Nennleistung von 1/4 W. Die Metallschicht-Bauweise ergibt einen Temperaturkoeffizienten von 50 ppm/℃, was sich für Schaltungen eignet, in denen ein stabiler, genau definierter Widerstandswert wichtig ist.Ingenieure wählen dieses Bauteil typischerweise, wenn ein präziser fester Wert auf einer Leiterplatte im DIP-Format benötigt wird. Die RoHS-Zertifizierung ist relevant, wo konforme Bauteile vorgeschrieben sind.Widerstand: 125 OhmToleranz: 0,1 %Nennleistung: 1/4 WTemperaturkoeffizient: 50 ppm/℃
Flachbandkabel, 20-polig, 20 cm (1 Set, 2 Kabel).
Flachbandkabel, 20-polig, 1 m.
Flachbandkabel, 20-polig, 2 m.
DB37-Stecker-auf-Stecker-Kabel, 1 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 1,5 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 3 m.
Das DB-16P CR ist ein isoliertes 16-Kanal-Digitaleingangs-Tochterboard für das A-82X-Board, beliebige Boards der Serien 812pg, 711, 726 oder 720 sowie PCI-Bus-Multifunktionsboards. Jeder Kanal nutzt einen bidirektionalen Optokoppler mit einem Widerstand zur Strommessung, sodass das Board sowohl mit DC- als auch mit AC-Eingängen arbeitet.Damit lassen sich DC-Signale von TTL-Pegeln bis 24 V sowie ein breiter Bereich von AC-Signalen erfassen. Die optische Trennung schützt den Host-Rechner vor hohen Gleichtaktspannungen, Masseschleifen und Spannungsspitzen, wie sie in industriellen Umgebungen häufig auftreten.EIN-Pegel: 2,8 VDC~24 VDC (max.) bzw. 4 VAC~24 VAC (max.) bei 1 kHzAUS-Pegel: 1 VDC (max.) bzw. 1 VAC (max.) bei 1 kHzReaktionszeit: 20 µs ohne Filter / 2,2 ms mit FilterLeistungsaufnahme: 12 V / 0,53 A; 5 V / 0,2 AAnwendungenErfassung isolierter digitaler EingängeEnergiemanagementTestautomatisierungProzesssteuerung
Die DB-16R ist eine Relais-Tochterplatine mit 16 Kanälen, mit der ein digitaler Ausgangsport 16 Form-C-Relais schalten kann. Jedes Relais wird durch Anlegen eines 5-V-Signals an seinen Kanal über den 20-poligen Flachbandkabelstecker aktiviert. Die Platine kann dadurch direkt von einer A-82X, einer DIO-64 oder einem anderen kompatiblen digitalen Ausgangsport angesteuert werden.Jedes Relais verfügt über eine Anzeige-LED, die leuchtet, solange das Relais aktiv ist. Dies erleichtert die Kontrolle des Kanalstatus bei Inbetriebnahme und Fehlersuche. Die feldseitige Verdrahtung erfolgt über Schraubklemmen, zusätzlich ist ein separater Schraubklemmen-Spannungseingang vorhanden, sodass die Platine ihre Versorgung nicht vom Host-PC bezieht.Relaiskontakt-Nennwert: 0,5 A bei 120 VAC oder 1 A bei 24 VDCSchaltzeit 6 ms, Abfallzeit 3 msInklusive Flachbandkabel CA-2010, 20-polig, 1 mAnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung

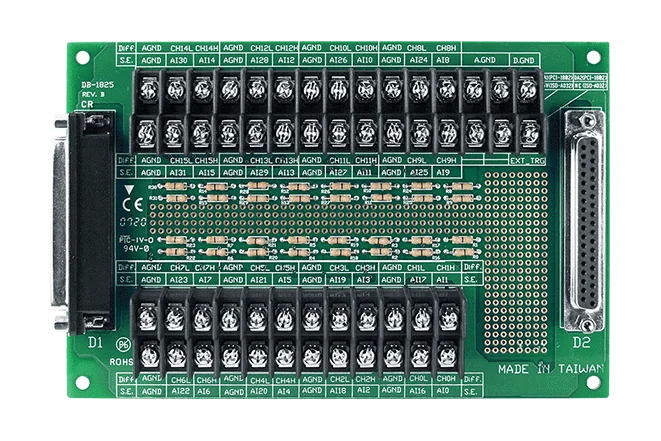

DB-1825 CR ist ein Board mit DB37-Buchse auf Schraubklemmen, das Ingenieuren eine praktische Möglichkeit bietet, Feldsignale an die Datenerfassungskarten PCI-1202U, PCI-1602U und PCI-1802U anzuschließen. Der Anschluss erfolgt über ein einziges 37-poliges Kabel; an den Klemmen stehen 32 single-ended-Kanäle und 16 differenzielle Kanäle zur Verfügung.Der Bestellcode beinhaltet ein Kabel CA-3710 (DB37 Stecker auf Stecker, 45º, 1 m), sodass das Board direkt nach dem Auspacken an die DAQ-Karte angeschlossen werden kann. Das Board verfügt außerdem über unbestückte Lötpads für Drahtbrucherkennung, einen Tiefpassfilter, einen Strommesswiderstand (Shunt) und einen Spannungsteiler, die bei Bedarf manuell eingelötet werden.Das Board misst 170 mm x 114 mm und ist für eine Betriebstemperatur von 0~ +60 °C, eine Lagertemperatur von -30 ~ +80 °C und einen Feuchtebereich von 10% ~ 90 %, nicht kondensierend, ausgelegt.AnwendungenAnschluss von Feldsignalen an die Datenerfassungskarten PCI-1202U, PCI-1602U und PCI-1802UErgänzung durch vom Anwender bestückte Signalaufbereitung wie Filterung, Strommessung über Shunt oder Spannungsteilung auf dem Board
DN-20 CR ist ein hutschienenmontierter I/O-Anschlussblock, der zwei 20-polige Stiftleisten auf polgetreue Schraubklemmen herausführt. Damit können Ingenieure Feldsignale im Schaltschrank verdrahten, statt Flachbandkabel direkt abzuschließen.Jede 20-polige Stiftleiste ist auf einen eigenen Satz Schraubklemmen im Rastermaß 5,08 mm geführt. Die Verdrahtung kann so geprüft und gewartet werden, ohne die Kabelverbindungen zu lösen. Die Platine wird mit zwei CA-2010 Flachbandkabeln geliefert, jeweils 20-polig und 1 m lang, zum Anschluss an die Stiftleistenseite.Die Platine ist für den Betrieb bei 0 ~ 60 °C ausgelegt und trägt die Zertifizierungskennzeichnungen CE, UKCA, FCC, RoHS und WEEE. Die Gesamtabmessungen betragen 147 mm x 75 mm.AnwendungenFeldverdrahtung für I/O-Verbindungen über 20-polige StiftleistenMontage im Schaltschrank auf der Hutschiene
Die DN-20-381 ist eine DAQ-Tochterplatine, die zwei 20-polige Stiftleisten pinweise auf Schraubklemmen herausführt. Damit lassen sich I/O-Signale von einer 20-poligen Stiftleiste auf Feldanschlüsse verdrahten. Die Platine ist für die Montage auf einer DIN-Schiene im Schaltschrank ausgelegt und hat ein Klemmenrastermaß von 3,81 mm.Zwei Flachbandkabel CA-2010 (20-polig, 1 m) sind im Lieferumfang enthalten, sodass die Platine direkt nach dem Auspacken an eine kompatible Stiftleistenquelle angeschlossen werden kann. Die Platine misst 103 mm x 86 mm und ist für eine Betriebstemperatur von 0 ~ 60 °C spezifiziert.Die DN-20-381 trägt die Kennzeichnungen CE, UKCA, FCC und WEEE. Prüfen Sie vor der Bestellung das Stiftleistenlayout Ihrer Host-Platine, da die Klemmenplatine für I/O über 20-polige Stiftleisten vorgesehen ist.AnwendungenVerdrahtung von Feldsignalen von den I/O einer 20-poligen DAQ-Tochterplatine auf SchraubklemmenSchaltschrankinstallationen mit auf DIN-Schiene montierter Klemmenverdrahtung
Ähnliche Produkte

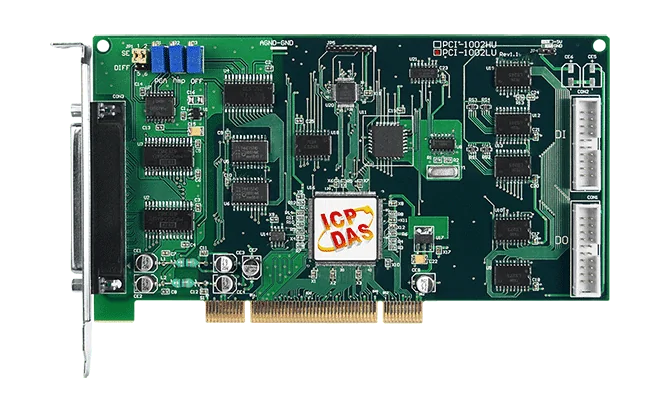

PCI-1002LU/S CR ist eine universelle PCI-Multifunktions-Datenerfassungskarte für 3,3 V/5 V für Ingenieure, die in einem PC schnelle analoge Eingänge zusammen mit digitalen E/A benötigen. Die LU-Variante verwendet einen analogen Eingang mit niedriger Verstärkung bei bis zu 110 kS/s, und die Karte ist als direkter Ersatz für die PCI-1002L/H positioniert, ohne dass Software- oder Treiberänderungen erforderlich sind.Die Karte bietet 32 single-ended oder 16 differentielle analoge 12-Bit-Eingangskanäle, 16 digitale Eingänge und 16 digitale Ausgänge, alle mit 5 V/TTL-Pegeln. Pull-up- und Pull-down-Widerstände an den DI-Kanälen ermöglichen es, den Eingangszustand bei getrenntem oder unterbrochenem Kanal definiert festzulegen, anstatt dass er schwebt.Diese Bestellnummer enthält ein D-Sub-Kabel CA-3710. Treiber und eine DLL mit ActiveX-Steuerelement werden für Linux, DOS und Windows bereitgestellt, mit Beispielprogrammen für mehrere C/C++-, Delphi-, Visual-Basic-, C#- und LabVIEW-Umgebungen.AnwendungenLaborautomatisierungProduktionsprüfungSensorschnittstelle
PCI-1002HU CR ist die Hochverstärkungs-Variante mit 44 kS/s aus der PCI-1002-Serie, einer universellen PCI-Multifunktionskarte zur Erfassung analoger Signale zusammen mit digitalen E/A an einem PC. Die universelle PCI-Schnittstelle mit 3,3 V/5 V eignet sich für eine breite Palette von Host-Systemen; zur Identifizierung von Karten in Mehrkartenkonfigurationen unterstützt sie die Card-ID über einen SMD-Schalter.Das analoge Frontend bietet 32 Single-Ended- oder 16 differenzielle Kanäle mit 12 Bit Auflösung, Verstärkungsfaktoren von 1, 10, 100 und 1000 sowie bipolare Messbereiche von ±10 V bis ±0,01 V. Sechzehn digitale 5-V/TTL-Eingänge mit Pull-up- und Pull-down-Widerständen ermöglichen einem nicht angeschlossenen oder unterbrochenen Eingang einen definierten Zustand, und sechzehn digitale 5-V/TTL-Ausgänge stehen für Steueraufgaben zur Verfügung. Die Karte enthält einen Stecker CA-4002 D-Sub.Die Softwareunterstützung umfasst Linux, DOS und Windows mit einer DLL, einem ActiveX-Steuerelement und Beispielprogrammen für verschiedene Entwicklungssprachen, darunter C#.NET, Visual Basic.NET und LabVIEW, damit Anwender eigene Anwendungen erstellen können.AnwendungenLaborautomatisierungProduktionsprüfungSensoranbindung

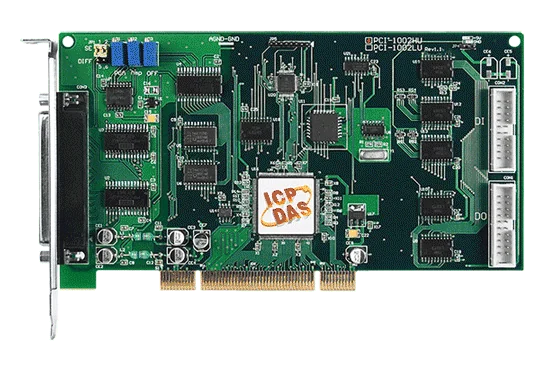

Die PCI-1002HU/S CR ist eine universelle PCI-Multifunktions-Datenerfassungskarte für Ingenieure, die einen 32-Kanal-Analogeingang mit 12 Bit und bis zu 44 kS/s zusammen mit 16 TTL-Digitaleingängen und 16 TTL-Digitalausgängen benötigen. Sie arbeitet sowohl in 3,3-V- als auch in 5-V-PCI-Steckplätzen, und ihr Eingangsbereich mit hoher Verstärkung eignet sich für Signale mit niedrigem Pegel. Diese Variante wird mit einem CA-3710-D-Sub-Kabel geliefert.Die Analogeingänge lassen sich als 32 Single-Ended- oder 16 Differenzkanäle konfigurieren, mit Verstärkungen von 1, 10, 100 und 1000 und bipolaren Bereichen von ±10 V bis ±0,01 V. Die Triggerung kann per Software, über einen internen programmierbaren Pacer oder über ein externes 5-V/TTL-Signal erfolgen, und die Datenübertragung ist per Polling oder Interrupt möglich. Die Digitaleingänge verfügen über Pull-up- und Pull-down-Widerstände, sodass ein Kanal im getrennten oder unterbrochenen Zustand einen definierten Pegel behält.Die Karte wird durch eine DLL, ein ActiveX-Steuerelement und Beispielprogramme für verschiedene Sprachen und Betriebssysteme unterstützt, darunter Linux, DOS und Windows. Die PCI-1002LU/HU ist als Ersatz für die PCI-1002L/H ohne Änderungen an Software oder Treibern positioniert. Der Betriebstemperaturbereich beträgt 0 ~ +60 °C.AnwendungenLaborautomatisierungProduktionsprüfungSensoranbindung

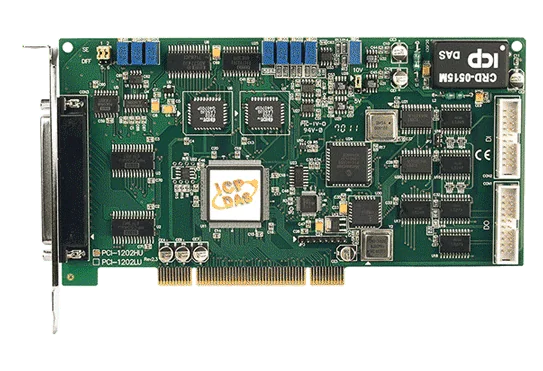

PCI-1202HU CR ist eine universelle PCI-Multifunktions-Datenerfassungskarte für Ingenieure, die eine lückenlose analoge Erfassung mit bis zu 44 kS/s auf einem PC benötigen. Die Karte bietet 32 single-ended oder 16 differentielle 12-Bit-Analogeingänge, zwei Analogausgänge sowie jeweils 16 Kanäle digitaler 5-V/TTL-Ein- und -Ausgänge auf einer einzigen Karte.Diese HU-Variante ist das 44-kS/s-Modell mit 1K-Wort-FIFO. Im Vergleich zur LU-Version mit 110 kS/s tauscht sie Abtastgeschwindigkeit gegen feinere Eingangsbereiche, bis hin zu ±0,005 V Endwert in den bipolaren Einstellungen. Die 8K-FIFO-Versionen sind die richtige Wahl, wenn Pufferung wichtiger ist als die Kosten der Einzelkarte. Die Karte unterstützt den PCI-Bus mit 3,3 V und 5 V und enthält einen D-Sub-Steckverbinder CA-4002.Die Karte bietet Software-, interne Pacer- und externe 5-V/TTL-Triggerung, mit einem Magic-Scan-Controller und kontinuierlicher Erfassung für anspruchsvolle Erfassungsaufgaben. Die digitalen Eingänge verfügen über Pull-up- und Pull-down-Widerstände, und ein 4-Bit-Card-ID-Schalter erleichtert die Identifikation von Karten in Mehrkartensystemen.AnwendungenHochgeschwindigkeits-DatenerfassungssystemeProzessüberwachung und -steuerungSchwingungsanalyseErzeugung digitaler Muster über digitale I/O-Ports
