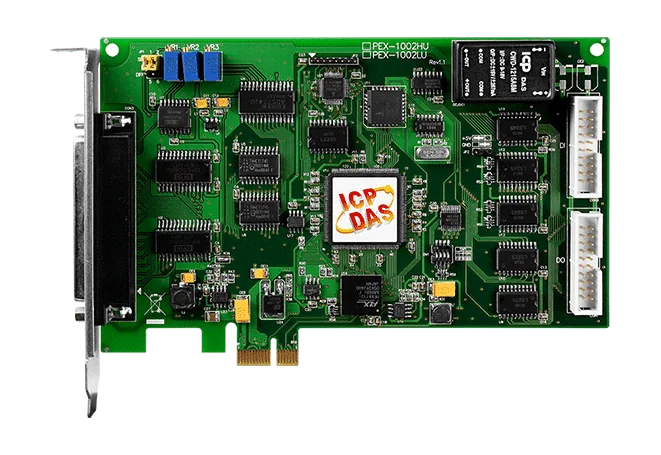

PEX-1002L PCI-Express-Multifunktions-DAQ-Karte, 32-Kanal 12-Bit-AI, 110 kS/s
PCI-Express-x1-Multifunktions-DAQ-Karte mit 32 Single-Ended- oder 16 differenziellen 12-Bit-Analogeingängen mit bis zu 110 kS/s sowie 16 DI- und 16 DO-Kanälen mit 5 V/TTL.
- PCI-Express-x1-Schnittstelle mit onboard SMD-Card-ID-Schalter zur Identifizierung von Karten in Mehrkartensystemen
- 32 Single-Ended- oder 16 differenzielle 12-Bit-Analogeingangskanäle, bis zu 110 kS/s
- Verstärkung von 1, 2, 4, 8 mit bipolaren Bereichen von ±10 V, ±5 V, ±2,5 V und ±1,25 V
- 16 Kanäle mit 5 V/TTL-Digitaleingang und 16 Kanäle mit 5 V/TTL-Digitalausgang
- Pull-High-/Pull-Low-Jumper für DI-Kanäle zur Festlegung des Zustands unbeschalteter Eingänge
- Trigger-Modi per Software, interner programmierbarer Pacer und externer (5 V/TTL) Trigger
430,00 € pro Stück
| 1-9 Stück | 430,00 € | |
|---|---|---|
| 10-30 Stück | 408,00 € | −5 % |
| ab 31 Stück | 387,00 € | −10 % |
Produktinformationen "PEX-1002L PCI-Express-Multifunktions-DAQ-Karte, 32-Kanal 12-Bit-AI, 110 kS/s"
PEX-1002L CR ist eine PCI-Express-x1-Multifunktions-Datenerfassungskarte für Ingenieure, die Analogeingang, Digitaleingang und Digitalausgang auf einer einzigen Karte benötigen. Das analoge Frontend bietet 32 Single-Ended- oder 16 differenzielle Kanäle mit 12 Bit Auflösung, die mit bis zu 110 kS/s abtasten, und Verstärkungseinstellungen von 1, 2, 4 und 8.
Jede Karte verfügt über einen 4-Bit-Card-ID-Schalter, sodass einzelne Karten in der Software unterschieden werden können, wenn zwei oder mehr Karten im selben Computer installiert sind. Pull-High- und Pull-Low-Jumper legen für die digitalen Eingangskanäle einen definierten Zustand fest, wenn diese unbeschaltet sind, anstatt sie potenzialfrei schweben zu lassen. Die Triggerung kann per Software, über den internen programmierbaren Pacer oder extern mit 5 V/TTL erfolgen.
Die Bestelloption CR enthält einen D-Sub-Steckverbinder CA-4002. Die Treiberunterstützung umfasst Linux, DOS und Windows mit einer DLL, einem ActiveX-Steuerelement und Beispielprogrammen für mehrere Entwicklungsumgebungen, darunter LabVIEW, C#.NET und Visual Basic.NET.
Anwendungen
- Laborautomatisierung
- Produktionsprüfung
- Sensoranbindung
| Analogeingänge: | 32 Single-Ended/16 Differenziell |
|---|---|
| Betriebstemperatur: | 0 ~ +60 °C |
| Digitalausgänge: | 16 |
| Digitaleingänge: | 16 |
| Produkttyp: | DAQ-Platine |
| Schnittstelle: | PCI Express x1 |
Technische Daten
| Hardware | |
|---|---|
| Steckverbinder | Weibliche DB37 x 1 20-polige Stiftleiste x 2 |
| Karten-ID | Ja (4-Bit) |
| Analogeingang | |
| Kanäle | 32 Single-Ended/16 Differenziell |
| Bereich | Verstärkung: 1, 2, 4, 8 Bipolarer Bereich: ±10 V, ±5 V, ±2,5 V, ±1,25 V |
| Auflösung | 12-Bit |
| Genauigkeit | 0,01 % of FSR ±1 LSB @ 25 °C, ±10 V |
| Abtastrate | 110 kS/s max. |
| Eingangsimpedanz | 10 MΩ/6 Pf |
| Überspannungsschutz | Dauerhaft ±35 Vss |
| Nullpunktdrift | ±4 ppm/°C vom Endwert |
| Triggermodus | Software, interner programmierbarer Pacer, extern (5 V/TTL) |
| Datenübertragung | Polling, Interrupt |
| Digitaleingang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Spannungspegel EIN | 2.0 V min. |
| Spannungspegel AUS | 0,8 V max. |
| Reaktionsgeschwindigkeit | 500 kHz |
| Triggermodus | Statische Aktualisierung |
| Digitalausgang | |
| Kanäle | 16 |
| Typ | 5 V/TTL |
| Betriebsmodus | Statische Aktualisierung |
| Lastspannung | Logik 0: 0,4 V max. Logik 1: 2,4 V min. |
| Laststrom | Senke: 2,4 mA Quelle: 0,8 mA |
| Reaktionsgeschwindigkeit | 500 kHz (typisch) |
| Timer/Zähler/Frequenz | |
| Kanäle | 3 (unabhängig x 1/interner Taktgeber x 1/externer Taktgeber x 1) |
| Typ | 5 V/TTL |
| Auflösung | 16-Bit |
| Eingangsfrequenz | 10 MHz max. |
| Referenztakt | Intern: 4 MHz |
| PC-Bus | |
| Typ | PCI Express x 1 |
| Datenbus | 16-Bit |
| Leistung | |
| Leistungsaufnahme | 900 mA @ +3.3 V 350 mA @ +12 V |
| Mechanisch | |
| Abmessungen (mm) | 110 x 167 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60°C |
| Lagertemperatur | -20 ~ +70°C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Downloads
Anmelden
Zubehör
2AB125R ist ein DIP-Widerstand mit 125 Ohm, einer engen Toleranz von 0,1 % und einer Nennleistung von 1/4 W. Die Metallschicht-Bauweise ergibt einen Temperaturkoeffizienten von 50 ppm/℃, was sich für Schaltungen eignet, in denen ein stabiler, genau definierter Widerstandswert wichtig ist.Ingenieure wählen dieses Bauteil typischerweise, wenn ein präziser fester Wert auf einer Leiterplatte im DIP-Format benötigt wird. Die RoHS-Zertifizierung ist relevant, wo konforme Bauteile vorgeschrieben sind.Widerstand: 125 OhmToleranz: 0,1 %Nennleistung: 1/4 WTemperaturkoeffizient: 50 ppm/℃
Flachbandkabel, 20-polig, 20 cm (1 Set, 2 Kabel).
Flachbandkabel, 20-polig, 1 m.
Flachbandkabel, 20-polig, 2 m.
DB37-Stecker-auf-Stecker-Kabel, 90º, 1 m.
DB37-Stecker-auf-Stecker-Kabel, 1 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 1,5 m.
DB37-Stecker-auf-Stecker-Kabel, schlanke monolithische Bauform (Hochgeschwindigkeit), 3 m.
Das DB-16P CR ist ein isoliertes 16-Kanal-Digitaleingangs-Tochterboard für das A-82X-Board, beliebige Boards der Serien 812pg, 711, 726 oder 720 sowie PCI-Bus-Multifunktionsboards. Jeder Kanal nutzt einen bidirektionalen Optokoppler mit einem Widerstand zur Strommessung, sodass das Board sowohl mit DC- als auch mit AC-Eingängen arbeitet.Damit lassen sich DC-Signale von TTL-Pegeln bis 24 V sowie ein breiter Bereich von AC-Signalen erfassen. Die optische Trennung schützt den Host-Rechner vor hohen Gleichtaktspannungen, Masseschleifen und Spannungsspitzen, wie sie in industriellen Umgebungen häufig auftreten.EIN-Pegel: 2,8 VDC~24 VDC (max.) bzw. 4 VAC~24 VAC (max.) bei 1 kHzAUS-Pegel: 1 VDC (max.) bzw. 1 VAC (max.) bei 1 kHzReaktionszeit: 20 µs ohne Filter / 2,2 ms mit FilterLeistungsaufnahme: 12 V / 0,53 A; 5 V / 0,2 AAnwendungenErfassung isolierter digitaler EingängeEnergiemanagementTestautomatisierungProzesssteuerung
Die DB-16R ist eine Relais-Tochterplatine mit 16 Kanälen, mit der ein digitaler Ausgangsport 16 Form-C-Relais schalten kann. Jedes Relais wird durch Anlegen eines 5-V-Signals an seinen Kanal über den 20-poligen Flachbandkabelstecker aktiviert. Die Platine kann dadurch direkt von einer A-82X, einer DIO-64 oder einem anderen kompatiblen digitalen Ausgangsport angesteuert werden.Jedes Relais verfügt über eine Anzeige-LED, die leuchtet, solange das Relais aktiv ist. Dies erleichtert die Kontrolle des Kanalstatus bei Inbetriebnahme und Fehlersuche. Die feldseitige Verdrahtung erfolgt über Schraubklemmen, zusätzlich ist ein separater Schraubklemmen-Spannungseingang vorhanden, sodass die Platine ihre Versorgung nicht vom Host-PC bezieht.Relaiskontakt-Nennwert: 0,5 A bei 120 VAC oder 1 A bei 24 VDCSchaltzeit 6 ms, Abfallzeit 3 msInklusive Flachbandkabel CA-2010, 20-polig, 1 mAnwendungenEin-/Aus-SteuerungEnergiemanagementTestautomatisierungProzesssteuerung
DB-1825 CR ist ein Board mit DB37-Buchse auf Schraubklemmen, das Ingenieuren eine praktische Möglichkeit bietet, Feldsignale an die Datenerfassungskarten PCI-1202U, PCI-1602U und PCI-1802U anzuschließen. Der Anschluss erfolgt über ein einziges 37-poliges Kabel; an den Klemmen stehen 32 single-ended-Kanäle und 16 differenzielle Kanäle zur Verfügung.Der Bestellcode beinhaltet ein Kabel CA-3710 (DB37 Stecker auf Stecker, 45º, 1 m), sodass das Board direkt nach dem Auspacken an die DAQ-Karte angeschlossen werden kann. Das Board verfügt außerdem über unbestückte Lötpads für Drahtbrucherkennung, einen Tiefpassfilter, einen Strommesswiderstand (Shunt) und einen Spannungsteiler, die bei Bedarf manuell eingelötet werden.Das Board misst 170 mm x 114 mm und ist für eine Betriebstemperatur von 0~ +60 °C, eine Lagertemperatur von -30 ~ +80 °C und einen Feuchtebereich von 10% ~ 90 %, nicht kondensierend, ausgelegt.AnwendungenAnschluss von Feldsignalen an die Datenerfassungskarten PCI-1202U, PCI-1602U und PCI-1802UErgänzung durch vom Anwender bestückte Signalaufbereitung wie Filterung, Strommessung über Shunt oder Spannungsteilung auf dem Board
DN-20 CR ist ein hutschienenmontierter I/O-Anschlussblock, der zwei 20-polige Stiftleisten auf polgetreue Schraubklemmen herausführt. Damit können Ingenieure Feldsignale im Schaltschrank verdrahten, statt Flachbandkabel direkt abzuschließen.Jede 20-polige Stiftleiste ist auf einen eigenen Satz Schraubklemmen im Rastermaß 5,08 mm geführt. Die Verdrahtung kann so geprüft und gewartet werden, ohne die Kabelverbindungen zu lösen. Die Platine wird mit zwei CA-2010 Flachbandkabeln geliefert, jeweils 20-polig und 1 m lang, zum Anschluss an die Stiftleistenseite.Die Platine ist für den Betrieb bei 0 ~ 60 °C ausgelegt und trägt die Zertifizierungskennzeichnungen CE, UKCA, FCC, RoHS und WEEE. Die Gesamtabmessungen betragen 147 mm x 75 mm.AnwendungenFeldverdrahtung für I/O-Verbindungen über 20-polige StiftleistenMontage im Schaltschrank auf der Hutschiene
Ähnliche Produkte

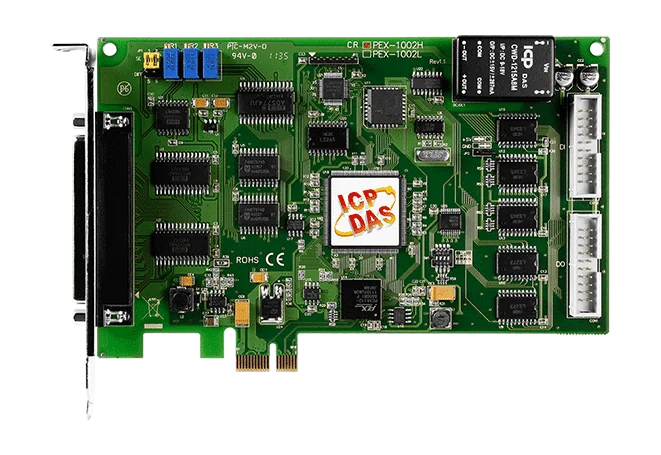

Die PEX-1002H ist eine PCI-Express-x1-Multifunktionskarte für die PC-basierte Messtechnik. Sie kombiniert einen analogen Eingangsteil mit 12 Bit Auflösung und Abtastraten von bis zu 44 kS/s mit 16 digitalen Eingängen und 16 digitalen Ausgängen, alle mit 5-V/TTL-Pegeln. Sie eignet sich für Ingenieure, die analoge Datenerfassung und digitale I/O in einem Steckplatz benötigen.Die analogen Eingänge lassen sich als 32 single-ended oder 16 differenzielle Kanäle konfigurieren, mit Verstärkungen von 1, 10, 100 und 1000 sowie bipolaren Bereichen von ±10 V bis herab zu ±0,01 V. Die Erfassung kann per Software, über den internen programmierbaren Pacer oder durch einen externen 5-V/TTL-Trigger gestartet werden. Pull-High- und Pull-Low-Jumper legen den Zustand nicht angeschlossener digitaler Eingangskanäle fest, sodass diese nicht floaten.Ein onboard vorhandener 4-Bit-Card-ID-Schalter ermöglicht es der Software, jede Karte zu identifizieren, wenn mehrere Karten in einem Computer installiert sind. Der Treiber unterstützt DLL und ActiveX-Steuerelement, mit Beispielprogrammen für verschiedene Sprachen und LabVIEW. Das Gerät ist für den Betrieb von 0 bis +60 °C ausgelegt und wird mit einem D-Sub-Anschluss CA-4002 geliefert.AnwendungenLaborautomatisierungProduktionsprüfungSensorschnittstelle

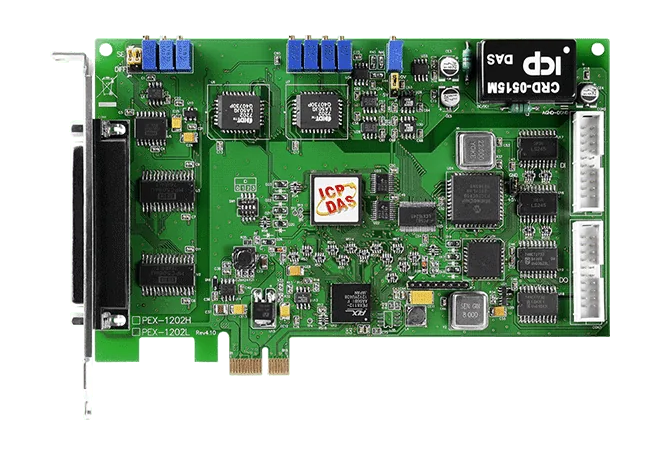

PEX-1202H ist eine PCI-Express-x1-Multifunktionskarte für Ingenieure, die analoge Datenerfassung und digitale I/O in einem einzigen Steckplatz benötigen. Sie bietet 32 einpolige oder 16 differentielle 12-Bit-Analogeingänge mit Abtastraten von bis zu 44 kS/s sowie einen 1024-Sample-FIFO zur Zwischenspeicherung der Messwerte.Die Erfassung kann per Software, durch den internen programmierbaren Pacer oder durch ein externes 5-V/TTL-Signal gestartet werden, mit Pre-, Middle- und Post-Trigger-Optionen. Die Karte unterstützt außerdem kontinuierliche Erfassung und die MagicScan-Funktion sowie zwei 12-Bit-Analogausgänge mit ±5 V oder ±10 V. Die 16 digitalen Eingänge verfügen über Pull-High/Pull-Low-Jumper, die einen definierten Zustand festlegen, wenn Kanäle unbeschaltet oder unterbrochen sind; die 16 digitalen Ausgänge sind 5 V/CMOS.Ein 4-Bit-Card-ID-Schalter ermöglicht es der Software, jede Karte eindeutig zu identifizieren, wenn zwei oder mehr PEX-1202H in einem Computer eingebaut sind. Unterstützte Betriebssysteme sind Linux, DOS und Windows, mit DLL- und ActiveX-Steuerelement sowie Beispielprogrammen für mehrere Entwicklungssprachen. Die DB37-Buchse wird mit dem in diesem Bestellcode enthaltenen D-Sub-Stecker CA-4002 geliefert.AnwendungenHochgeschwindigkeits-DatenerfassungssystemProzessüberwachung und -steuerungSchwingungsanalyseDigitaler Mustergenerator über digitalen I/O-Port
PEX-1202L ist eine Multifunktionskarte im PCI-Express-x1-Format für Ingenieure, die schnelle Analogerfassung zusammen mit digitalen I/Os in einem einzigen PC-Steckplatz benötigen. Sie bietet 32 Single-Ended- oder 16 differenzielle 12-Bit-Analogeingänge mit einer maximalen Abtastrate von 110 kS/s und einem FIFO mit 1 K Worten und eignet sich damit für Aufgaben der Hochgeschwindigkeitserfassung.Die Karte verfügt außerdem über zwei 12-Bit-Analogausgänge, 16 digitale Eingänge und 16 digitale Ausgänge. Die digitalen Eingänge sind 5 V/TTL, die digitalen Ausgänge 5 V/CMOS. Drei externe Trigger (Pre-Trigger, Mid-Trigger und Post-Trigger) sowie ein interner programmierbarer Pacer ermöglichen eine flexible Steuerung des Erfassungszeitpunkts. Über den Card-ID-Schalter kann die Software einzelne Karten identifizieren, wenn zwei oder mehr PEX-1202L-Karten in einem Computer installiert sind.Diese Bestellnummer enthält einen D-Sub-Anschluss CA-4002. Die PEX-1202H mit 44 kS/s ist als ähnliches Modell derselben Serie aufgeführt.AnwendungenHochgeschwindigkeits-DatenerfassungssystemProzessüberwachung und -steuerungSchwingungsanalyseDigitaler Mustergenerator über digitalen I/O-Port

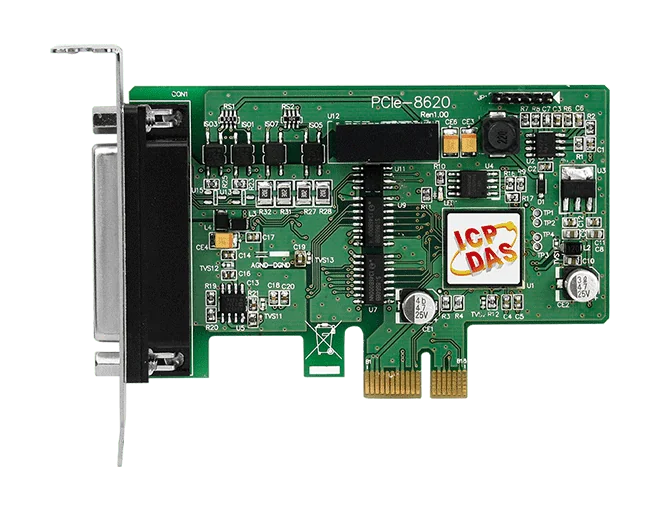

Die PCIe-8620 CR ist eine PCI-Express-x1-Datenerfassungskarte, die acht single-ended 16-Bit-Analogeingänge mit vier isolierten digitalen Eingängen und vier isolierten digitalen Ausgängen auf einer Karte vereint. Alle acht Analogkanäle tasten gleichzeitig mit bis zu 200 kS/s je Kanal ab, daher eignet sie sich für Anwendungen, in denen die zeitliche Zuordnung zwischen den Kanälen wichtig ist. Die Eingangsbereiche sind softwareseitig auf ±10 V oder ±5 V wählbar.Die Isolation ist mit 2500 VDC (Bus-Typ) zwischen Analog- und Digital-I/O spezifiziert. Ein integrierter MagicScan-Controller und ein 2048-Sample-Hardware-FIFO unterstützen die Pufferung bei hochratiger Erfassung. Die Karte verfügt über ein Anti-Aliasing-Filter zweiter Ordnung mit einer typischen -3-dB-Grenzfrequenz von 15 kHz im ±5-V-Bereich und 23 kHz im ±10-V-Bereich.Dies ist eine Low-Profile-Karte für kompakte PCs; sie wird sowohl mit Vollhöhen- als auch mit Low-Profile-Blende für Systeme in Standardgröße geliefert. Der Bestellcode umfasst einen Steckverbinder CA-PC25M (D-Sub) und eine Low-Profile-Blende. Die Karte ist CE-, UKCA-, FCC-, RoHS- und WEEE-gelistet und hat einen Betriebsbereich von 0 ~ +60 °C.AnwendungenIsolierte schnelle analoge Datenerfassung in PCsDatenerfassung in Computern mit begrenztem Einbauraum
