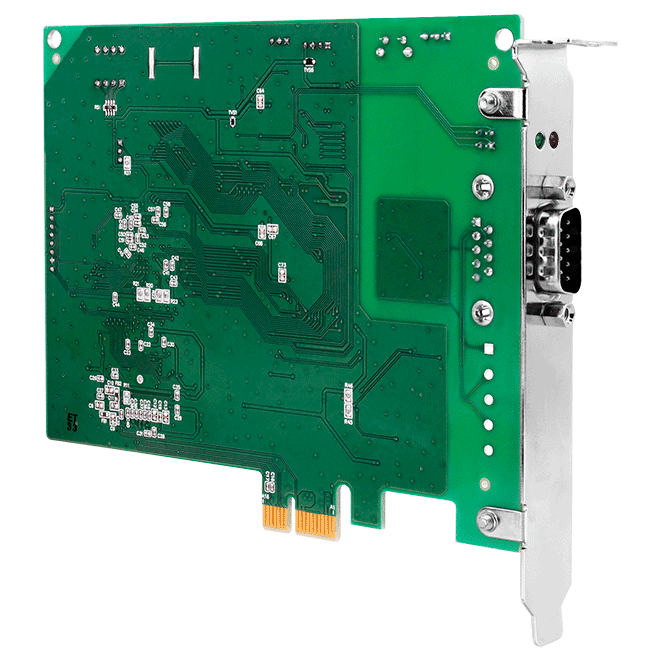

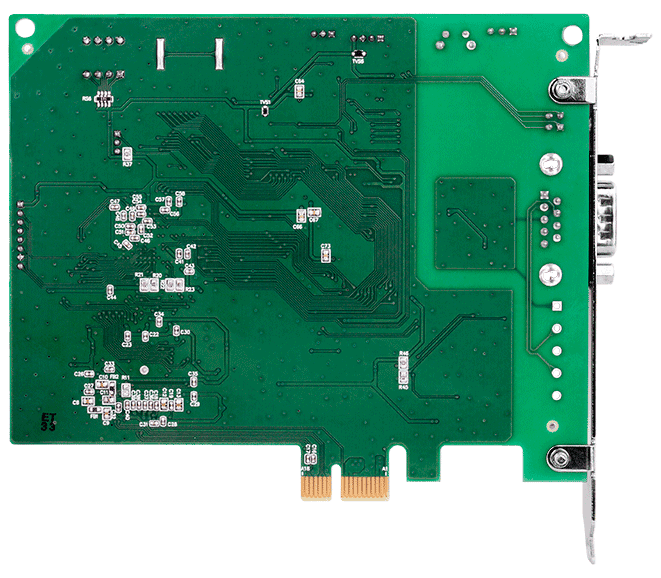

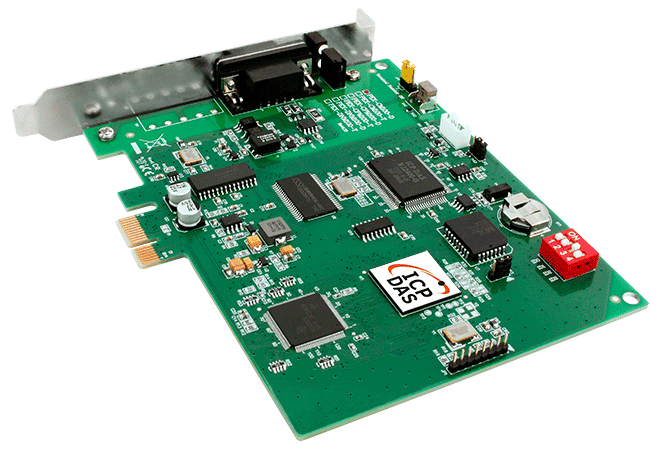

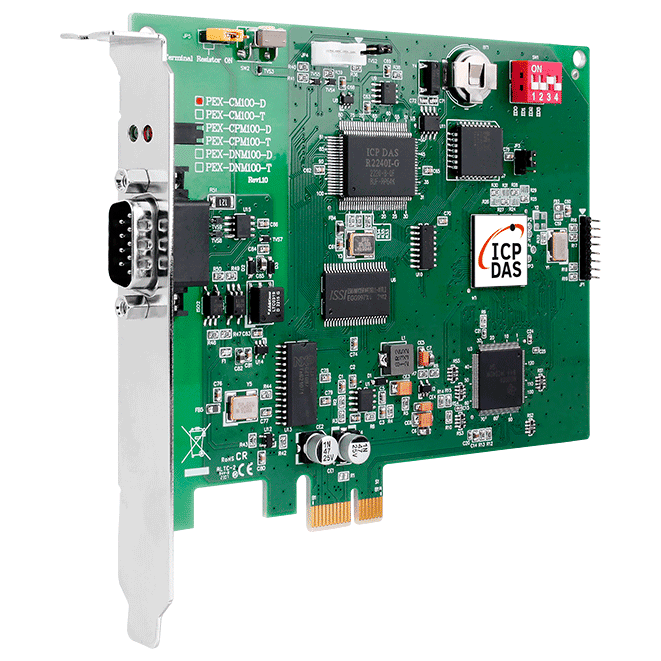

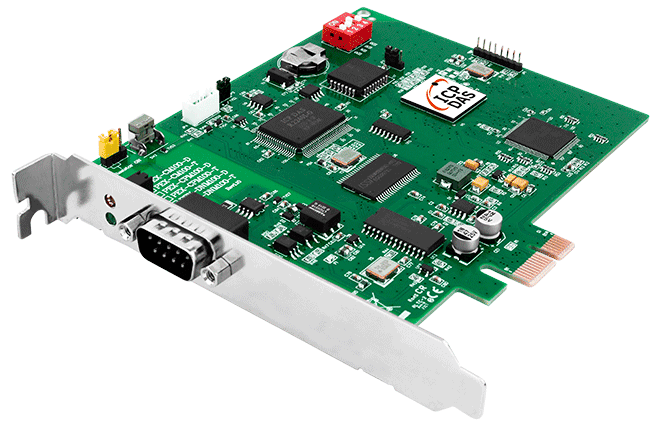

PEX-CM100-D PCI-Express-Programmierbare CAN-Karte, 1 Port, 9-poliger D-Sub
Programmierbare Einport-CAN-Karte für PCI-Express-Steckplätze mit integriertem 16-Bit-Mikrocontroller, der CAN-Verkehr filtert, vorverarbeitet und mit Zeitstempeln versieht, um den Host-PC zu entlasten.
- Einzelner CAN-Port mit NXP-SJA1000T-Controller auf einem 16-MHz-Takt
- Unterstützt CAN 2.0A und CAN 2.0B mit benutzerdefinierbaren Baudraten von 10 k bis 1 M bit/s
- Integrierte Standard-Firmware, optional mit eigener Anwender-Firmware
- Fünf Sätze zyklischer Übertragung und Zeitstempel mit einer Genauigkeit von mindestens ±1 ms
- Onboard-Jumper für den 120-Ω-Abschlusswiderstand und DIP-Schalter zur Kartennummerierung
- Kommunikation über Dual-Port-RAM mit 3000 VDC DC/DC- und 2500 Vrms Optokoppler-Isolation
455,00 € pro Stück
| 1-9 Stück | 455,00 € | |
|---|---|---|
| 10-30 Stück | 432,00 € | −5 % |
| ab 31 Stück | 409,00 € | −10 % |
Produktinformationen "PEX-CM100-D PCI-Express-Programmierbare CAN-Karte, 1 Port, 9-poliger D-Sub"
Die PEX-CM100-D ist eine einkanalige CAN-Schnittstellenkarte für PCI-Express-Steckplätze mit 9-poligem D-Sub-Anschluss. Sie eignet sich für Ingenieure, die einen eigenen CAN-Port mit integrierter Verarbeitung benötigen, sodass die Echtzeitbehandlung der Frames nicht vom Host-PC übernommen werden muss. Ihr NXP-SJA1000T-Controller unterstützt sowohl CAN 2.0A als auch CAN 2.0B, mit benutzerdefinierbaren Baudraten von 10 k bis 1 M bit/s.
Die Karte wird mit integrierter Standard-Firmware für die CAN-Port-Kommunikation ausgeliefert; Anwender können jedoch eigene Firmware für die individuelle Nachrichtenverarbeitung laden. Ein PC-seitiges Überwachungswerkzeug unterstützt die Fehlersuche in der Anwender-Firmware, und der Datenaustausch mit der Host-Anwendung erfolgt über Dual-Port-RAM. Fünf zyklische Sendesätze, Zeitstempel mit einer Genauigkeit von mindestens ±1 ms und eine integrierte Echtzeituhr unterstützen zeitkritische Protokollierung und Ablaufsteuerung.
Zu den Hardware-Merkmalen gehören ein per Jumper zuschaltbarer 120-Ω-Abschlusswiderstand, ein DIP-Schalter zur Einstellung der Kartennummer sowie eine Isolation mit 3000 VDC (DC/DC) und 2500 Vrms (Optokoppler). Die Karte verfügt über eine PCI-Express-Busschnittstelle und einen Betriebstemperaturbereich von 0 bis +60 °C.
Anwendungen
- Vernetzung intelligenter Geräte, Sensoren und Aktoren innerhalb eines Systems oder Teilsystems
- CAN-Anwendungen auf PCs, die eine Vorverarbeitung der CAN-Datenströme erfordern
- CAN-Systeme mit hoher Busauslastung, bei denen keine Nachrichten verloren gehen dürfen
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Produkttyp: | PCI-Express-CAN-Platine |
| Protokoll: | CAN 2.0A/2.0B |
| Schnittstelle: | PCI Express |
| Ports: | 1 |
| Isolation: | 3000 VDC / 2500 Vrms |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows XP/7/8/10 (32-Bit/64-Bit-Betriebssystem), InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
| CPU-Modul | |
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 Bytes (Batteriepufferung, Daten gültig für bis zu 10 Jahre) |
| SRAM | 512 KB |
| Echtzeituhr | Ja |
| LED-Anzeigen | |
| Status | 1 x CAN-Status 1 x Betriebsmodus |
| PC-Bus | |
| Typ | PCI-Express-Bus |
| Board-Nr. | Über DIP-Schalter |
| CAN | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 1 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Leistung | |
| Leistungsaufnahme | 300 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 133 x 22 x 98 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
Anmelden
Ähnliche Produkte

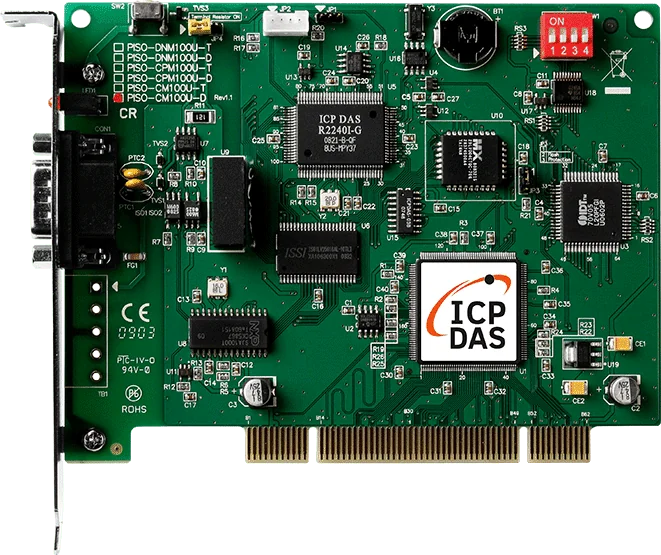

PISO-CM100U-D ist eine programmierbare CAN-Schnittstellenkarte mit einem Port für Universal-PCI-Steckplätze, geeignet für Ingenieure, die CAN-2.0A- und CAN-2.0B-Konnektivität in einem PC benötigen. Ein onboard integrierter 80186-Mikroprozessor mit 80 MHz kann CAN-Nachrichten filtern, vorverarbeiten und mit Zeitstempel versehen und in Echtzeit übertragen, wodurch die Prozessorlast des Host-PCs reduziert wird.Die Karte kombiniert einen CAN-Controller NXP SJA1000T mit einem Transceiver 82C250 und verwendet dual-port RAM für die Kommunikation mit dem Host. Eine Echtzeituhr ist integriert, und die Board-Nummer wird über DIP-Schalter eingestellt. Treiber sind für Windows XP, 7, 8 und 10 (32-Bit und 64-Bit) verfügbar, mit SDKs für VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 und C# 2008. Das Produkt verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.Individuelle CAN-Anwendungen lassen sich mit der Bibliothek PISO-CM100U entwickeln; der Datenaustausch zwischen Anwendung und Kartenfirmware erfolgt über Memory-Mapping. Ein Jumper aktiviert den 120-Ω-Abschlusswiderstand, die Isolation beträgt 3000 VDC für DC-DC-Wandler und 2500 Vrms für den Optokoppler.AnwendungenSteuerungs- und Überwachungssysteme in verschiedenen BranchenDatenerfassung und Nachrichtenprotokollierung in CAN-Netzwerken auf einem PCAuslagerung der Vorverarbeitung von CAN-Datenströmen aus Host-Anwendungen

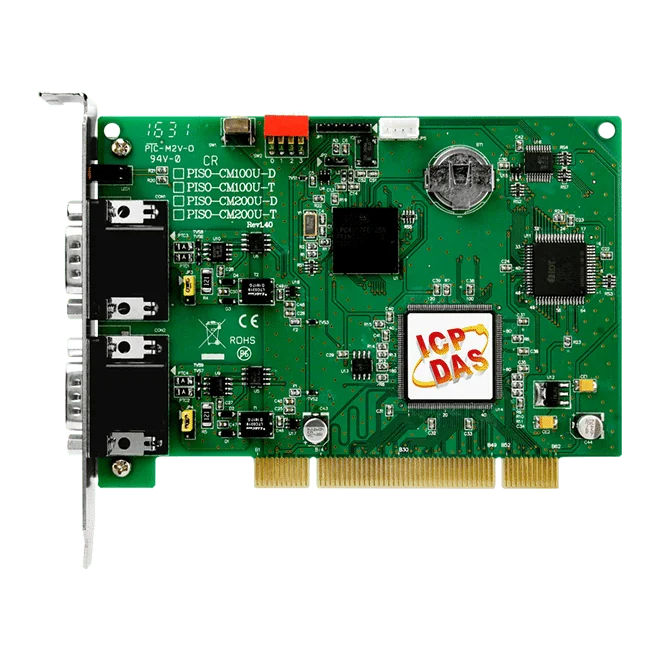

PISO-CM200U-D CR ist eine universelle PCI-Karte, die einem Windows-PC zwei CAN-Kanäle mit einem 9-poligen D-Sub-Anschluss hinzufügt. Sie eignet sich für Ingenieure, die eine PC-basierte CAN-Schnittstelle benötigen, bei der die Nachrichtenverarbeitung auf der Karte statt im Host erfolgt.Der integrierte 32-Bit-Mikroprozessor filtert und verarbeitet CAN-Nachrichten vor, speichert sie mit Zeitstempel und steuert die Echtzeitübertragung. Die Karte verwendet einen NXP 82C250 Transceiver und einen Bosch C_CAN Controller, unterstützt sowohl CAN 2.0A als auch CAN 2.0B und stellt einen Sende- und Empfangspuffer für bis zu 256 CAN-Nachrichten bereit.Individuelle CAN-Bus-Anwendungen lassen sich mit der PISO-CM200U-Bibliothek entwickeln.Der Datenaustausch zwischen Anwendung und CAN-Firmware erfolgt über Speicherabbildung.Treiber- und SDK-Unterstützung ist für Windows XP, 7, 8.1 und 10 (32-Bit und 64-Bit) mit C#.Net, VB.Net und VC++.Net angegeben.AnwendungenSteuerungs- und Überwachungsnetzwerke auf Basis von CAN-BusIndividuelle CAN-Bus-Anwendungen, entwickelt mit der PISO-CM200U-Bibliothek
