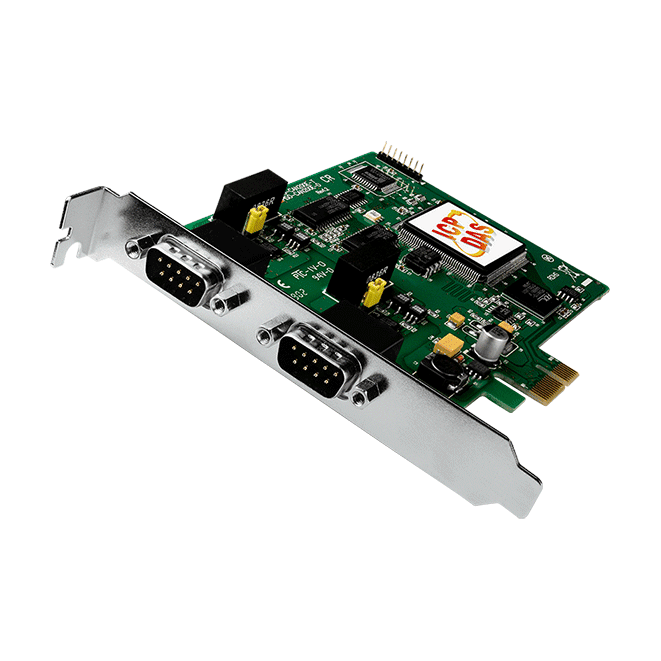

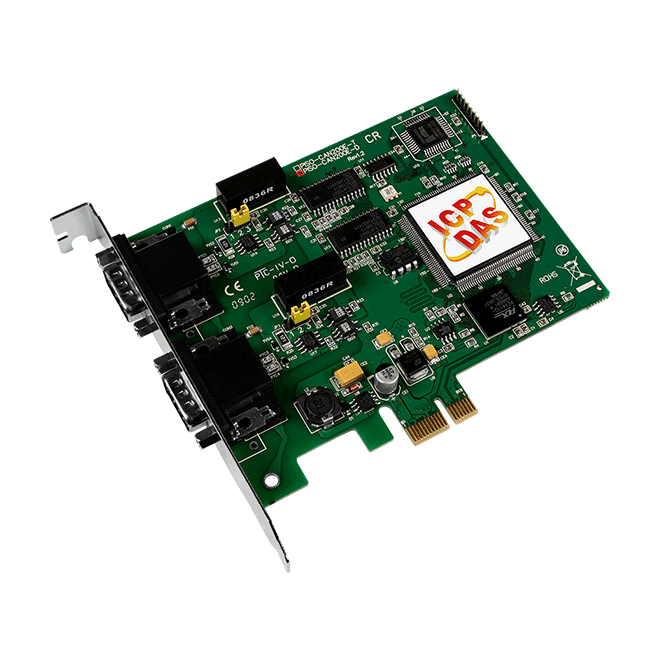

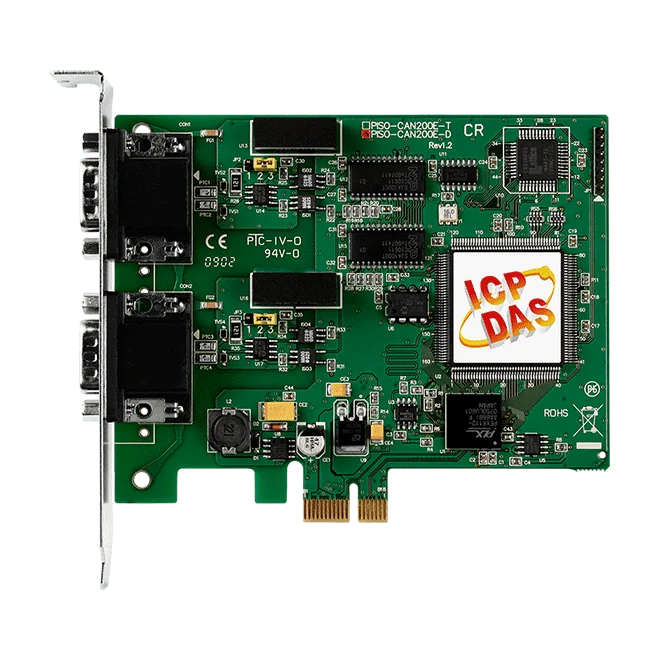

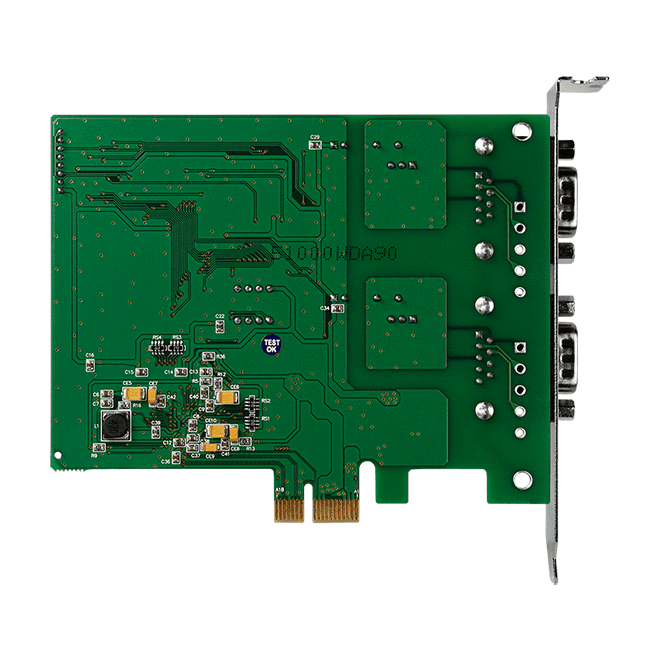

PEX-CAN200i-D PCI-Express-CAN-Karte, 2-Port isoliertes CAN 2.0-Interface

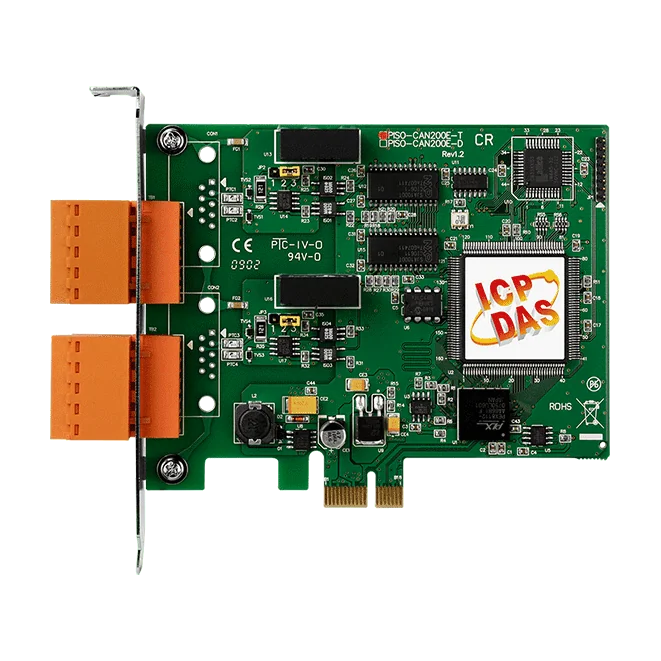

Die PEX-CAN200i-T CR ist eine wirtschaftliche aktive CAN-Karte mit zwei Ports für PCI-Express-Steckplätze. Sie eignet sich für Ingenieure, die in einem PC-basierten System isolierte CAN-Bus-Kanäle benötigen. Jeder der beiden unabhängigen CAN-Kanäle nutzt einen 5-poligen Schraubklemmenanschluss, und die Karte kann in PCI-Express-Steckplätze x1, x4, x8 oder x16 eingesetzt werden.Die Karte basiert auf einem CAN-Controller NXP SJA1000T mit 16 MHz Takt und einem Transceiver 82C250. Sie unterstützt CAN 2.0 Part A und Part B und ist vollständig kompatibel mit ISO 11898-2, mit Baudraten von 10 kbps bis 1 Mbps. Der Controller übernimmt die Busarbitrierung, die Fehlererkennung mit automatischer Korrektur und die erneute Übertragung. Ein integrierter Jumper schaltet einen 120-Ohm-Abschlusswiderstand zu.Die Treiberunterstützung umfasst Windows XP, 7, 8 und 10 (32-Bit und 64-Bit) sowie Linux 2.6.x bis 5.4.0, außerdem LabView, DASYLab und InduSoft. Als SDK stehen VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net und VB.Net zur Verfügung, Demos gibt es für VB, VC++, Delphi und BC++. Der Betriebstemperaturbereich beträgt 0 bis +60 °C.AnwendungenSteuerung und Überwachung von CAN-Geräten in verschiedenen BranchenEinbindung unterschiedlicher Kommunikationsgeräte in PC-basierte Steuerungssysteme

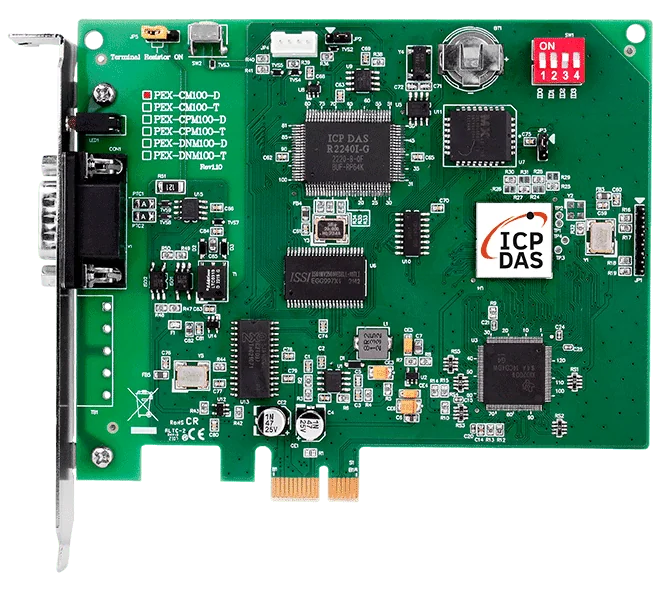

Die PEX-CM100-D ist eine einkanalige CAN-Schnittstellenkarte für PCI-Express-Steckplätze mit 9-poligem D-Sub-Anschluss. Sie eignet sich für Ingenieure, die einen eigenen CAN-Port mit integrierter Verarbeitung benötigen, sodass die Echtzeitbehandlung der Frames nicht vom Host-PC übernommen werden muss. Ihr NXP-SJA1000T-Controller unterstützt sowohl CAN 2.0A als auch CAN 2.0B, mit benutzerdefinierbaren Baudraten von 10 k bis 1 M bit/s.Die Karte wird mit integrierter Standard-Firmware für die CAN-Port-Kommunikation ausgeliefert; Anwender können jedoch eigene Firmware für die individuelle Nachrichtenverarbeitung laden. Ein PC-seitiges Überwachungswerkzeug unterstützt die Fehlersuche in der Anwender-Firmware, und der Datenaustausch mit der Host-Anwendung erfolgt über Dual-Port-RAM. Fünf zyklische Sendesätze, Zeitstempel mit einer Genauigkeit von mindestens ±1 ms und eine integrierte Echtzeituhr unterstützen zeitkritische Protokollierung und Ablaufsteuerung.Zu den Hardware-Merkmalen gehören ein per Jumper zuschaltbarer 120-Ω-Abschlusswiderstand, ein DIP-Schalter zur Einstellung der Kartennummer sowie eine Isolation mit 3000 VDC (DC/DC) und 2500 Vrms (Optokoppler). Die Karte verfügt über eine PCI-Express-Busschnittstelle und einen Betriebstemperaturbereich von 0 bis +60 °C.AnwendungenVernetzung intelligenter Geräte, Sensoren und Aktoren innerhalb eines Systems oder TeilsystemsCAN-Anwendungen auf PCs, die eine Vorverarbeitung der CAN-Datenströme erfordernCAN-Systeme mit hoher Busauslastung, bei denen keine Nachrichten verloren gehen dürfen

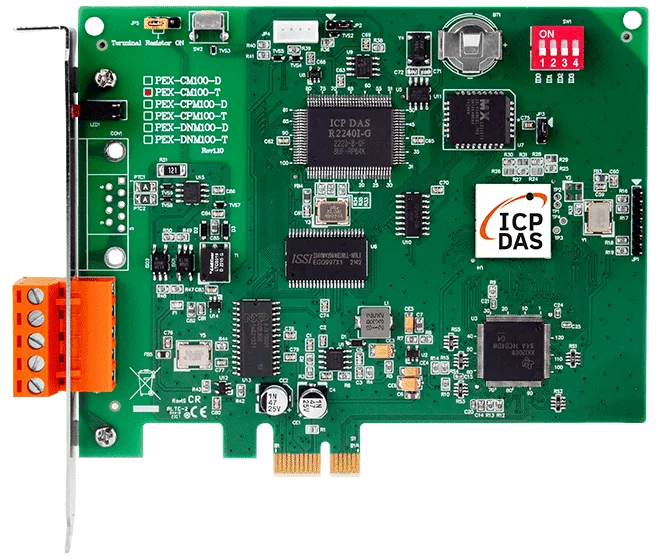

PEX-CM100-T ist eine CAN-Schnittstellenkarte mit einem Kanal für PCI-Express-Steckplätze. Der onboard integrierte 16-Bit-Mikrocontroller übernimmt Filterung, Vorverarbeitung und zeitgestempelte Speicherung von CAN-Nachrichten sowie die Echtzeitübertragung, wodurch die Rechenlast auf dem Host-PC reduziert wird. Ein NXP-SJA1000T-Controller und ein 82C250/251-Transceiver sorgen für Busarbitrierung, Fehlererkennung und automatische Wiederholung der Übertragung.Die Karte führt die integrierte Standard-Firmware für die Kommunikation über den CAN-Port aus; alternativ können Anwender eigene Firmware ausführen. Für die Entwicklung kundenspezifischer CAN-Anwendungen steht eine PEX-CM100-Bibliothek zur Verfügung, der Datenaustausch zwischen Anwendung und Firmware erfolgt über Speicherabbildung. Eine PC-seitige Überwachungssoftware unterstützt das Debugging benutzerdefinierter Firmware.Diese RoHS-konforme Variante verwendet einen 5-poligen Schraubklemmenstecker. Sie eignet sich für Ingenieure, die einen PC-gestützten CAN-Knoten für intelligente Geräte, Sensoren und Aktoren innerhalb eines Systems oder Teilsystems benötigen.AnwendungenVernetzung intelligenter Geräte, Sensoren und Aktoren innerhalb eines Systems oder TeilsystemsVorverarbeitung und zeitgestempelte Speicherung von CAN-Datenströmen auf einem PCKundenspezifische CAN-Anwendungen, entwickelt mit der PEX-CM100-Bibliothek

Die PEX-CPM100-D ist eine aktive CANopen-Master-Karte für PCI-Express-Systeme mit einem CAN-Kanal. Ein SJA1000T-Controller von NXP und ein 82C250-Transceiver übernehmen die Busarbitrierung sowie die Fehlererkennung mit automatischer Korrektur und Neuübertragung. Ein 16-Bit-Mikrocontroller mit dem Echtzeitbetriebssystem MiniOS7 steuert Senden, Empfangen, Filtern und Speichern der Nachrichten. So bleibt die Karte auch bei hoher Auslastung auf dem PCI-Bus mit dem CAN-Datenverkehr Schritt.Da die CANopen-Master-Logik in der eigenen Firmware der Karte läuft, hängen zeitkritische Netzwerkaufgaben nicht vom Host-PC ab. Anwendungsentwickler können die CANopen-Bibliothek auf dem Host nutzen; der Datenaustausch mit der Firmware erfolgt während des Betriebs über Speicherabbildung.Die Karte arbeitet außerdem mit der CANopen Motion Library zusammen, die der Spezifikation CiA-402 folgt und Positions-, Geschwindigkeits- und Drehmomentregelung sowie synchronisierte Regelung abdeckt. Details entnehmen Sie bitte der Dokumentation der CANopen Motion Library des Herstellers.AnwendungenCANopen-Netzwerkmaster in PC-basierten AutomatisierungssystemenBewegungsregelung in CANopen-Netzwerken mit der Motion Library nach CiA-402
