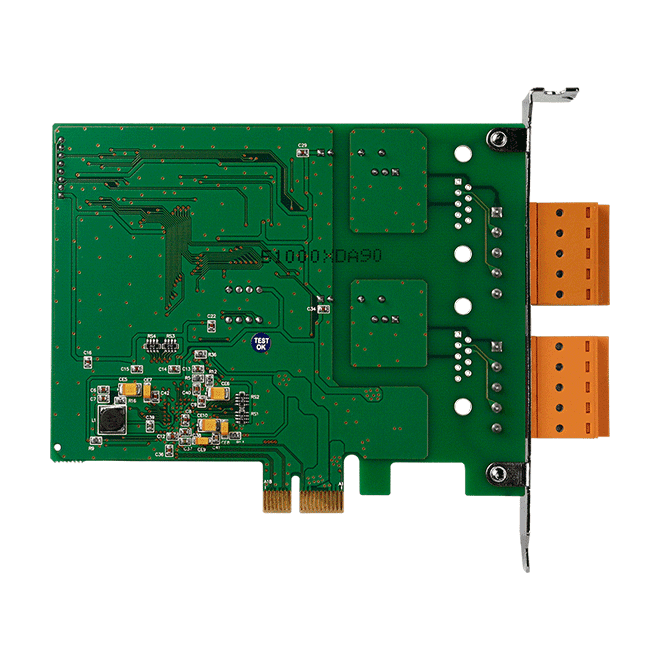

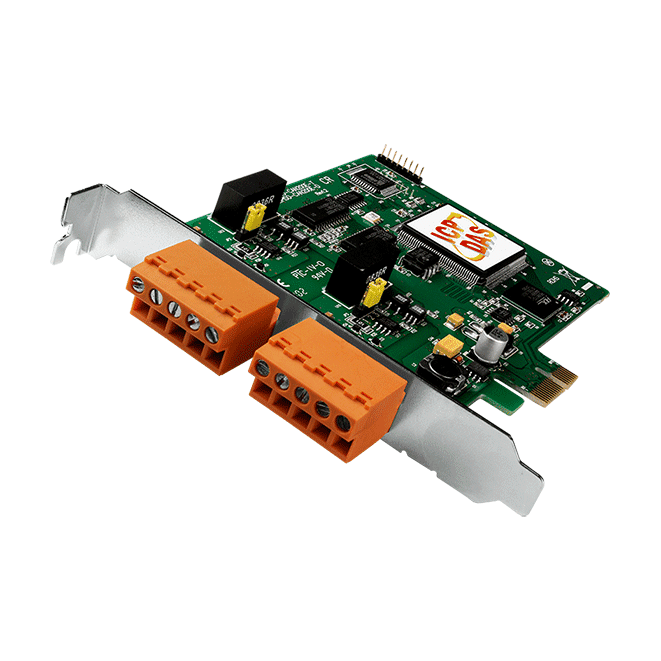

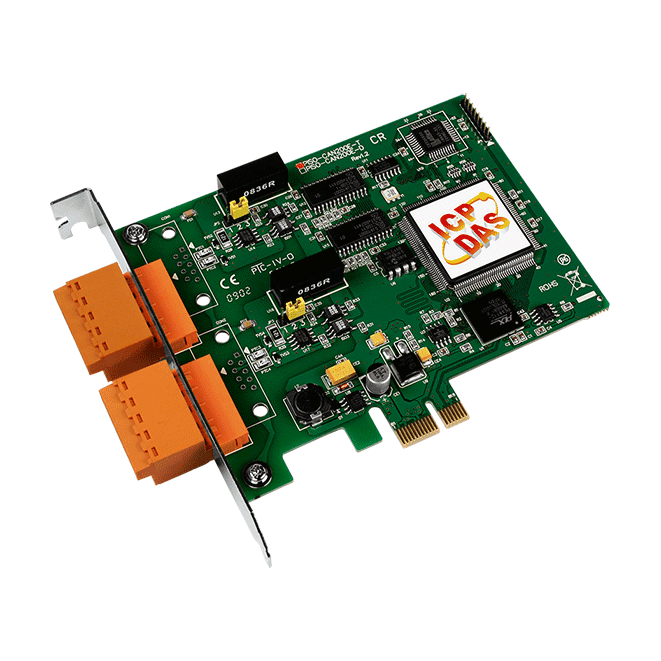

PEX-CAN200i-T 2-Port Isolated CAN Bus PCI Express Card, 5-pin Screw Terminal
Isolierte CAN-2.0-Schnittstellenkarte mit zwei Ports für PCI-Express-Steckplätze, mit 5-poligen Schraubklemmen, Baudraten von 10 kbps bis 1 Mbps und 2500 Vrms Optokoppler-Isolation auf dem CAN-Bus.
- Zwei unabhängige CAN-2.0-Kanäle (Part A und Part B) auf einer PCI-Express-Karte
- 2500 Vrms Optokoppler-Isolation auf dem CAN-Bus und 3000 VDC DC/DC-Isolation
- Vollständig kompatibel mit ISO 11898-2, Baudraten von 10 kbps bis 1 Mbps
- CAN-Controller NXP SJA1000T mit 16 MHz Takt und direkter Speicherabbildung
- Integrierter Jumper für einen 120-Ohm-Abschlusswiderstand
- 5-poliger Schraubklemmenanschluss an jedem Port
434,00 € pro Stück
| 1-9 Stück | 434,00 € | |
|---|---|---|
| 10-30 Stück | 412,00 € | −5 % |
| ab 31 Stück | 391,00 € | −10 % |
Produktinformationen "PEX-CAN200i-T 2-Port Isolated CAN Bus PCI Express Card, 5-pin Screw Terminal"
Die PEX-CAN200i-T CR ist eine wirtschaftliche aktive CAN-Karte mit zwei Ports für PCI-Express-Steckplätze. Sie eignet sich für Ingenieure, die in einem PC-basierten System isolierte CAN-Bus-Kanäle benötigen. Jeder der beiden unabhängigen CAN-Kanäle nutzt einen 5-poligen Schraubklemmenanschluss, und die Karte kann in PCI-Express-Steckplätze x1, x4, x8 oder x16 eingesetzt werden.
Die Karte basiert auf einem CAN-Controller NXP SJA1000T mit 16 MHz Takt und einem Transceiver 82C250. Sie unterstützt CAN 2.0 Part A und Part B und ist vollständig kompatibel mit ISO 11898-2, mit Baudraten von 10 kbps bis 1 Mbps. Der Controller übernimmt die Busarbitrierung, die Fehlererkennung mit automatischer Korrektur und die erneute Übertragung. Ein integrierter Jumper schaltet einen 120-Ohm-Abschlusswiderstand zu.
Die Treiberunterstützung umfasst Windows XP, 7, 8 und 10 (32-Bit und 64-Bit) sowie Linux 2.6.x bis 5.4.0, außerdem LabView, DASYLab und InduSoft. Als SDK stehen VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net und VB.Net zur Verfügung, Demos gibt es für VB, VC++, Delphi und BC++. Der Betriebstemperaturbereich beträgt 0 bis +60 °C.
Anwendungen
- Steuerung und Überwachung von CAN-Geräten in verschiedenen Branchen
- Einbindung unterschiedlicher Kommunikationsgeräte in PC-basierte Steuerungssysteme
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Produkttyp: | PCI-Express-CAN-Karte |
| Protokoll: | CAN 2.0 |
| Schnittstelle: | PCI Express |
| Ports: | 2 |
| Isolation: | 2500 Vrms (Optokoppler) |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows XP/7/8/10 (32-Bit/64-Bit-Betriebssystem), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-Bus | |
| Typ | 33 MHz, 32 Bit, X1 PCI-Express-Bus |
| CAN | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 2 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Leistung | |
| Leistungsaufnahme | 100 mA @ 12 V, 100 mA @ 3.3 V |
| Mechanisch | |
| Abmessungen (mm) | 120 x 85 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
