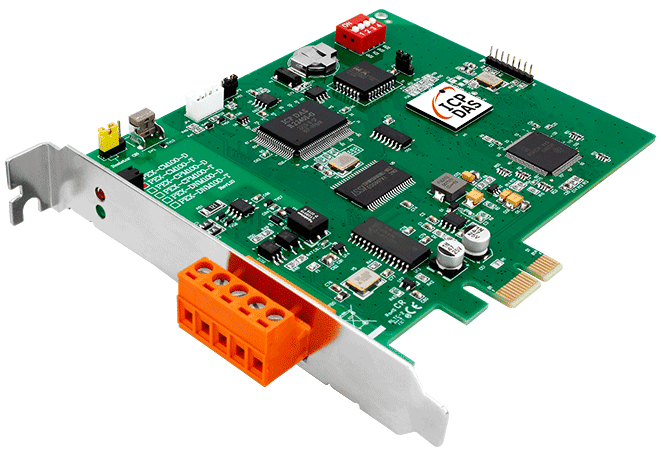

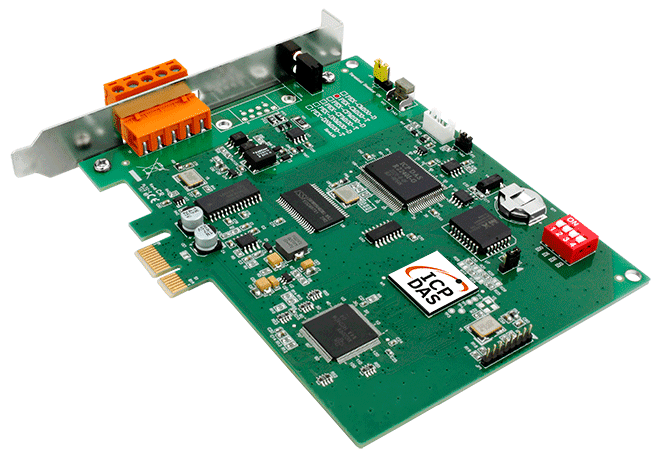

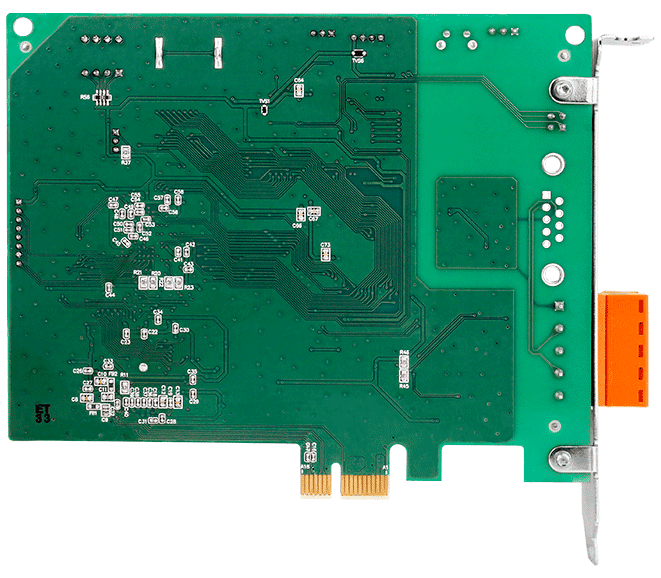

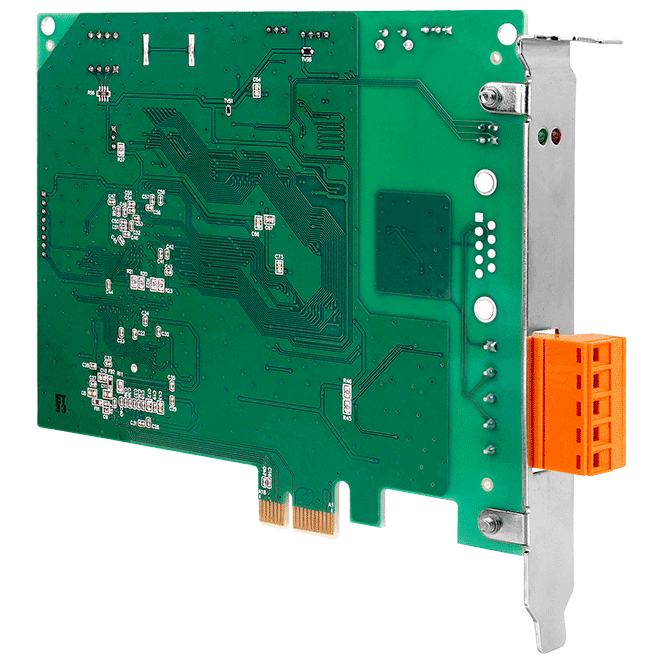

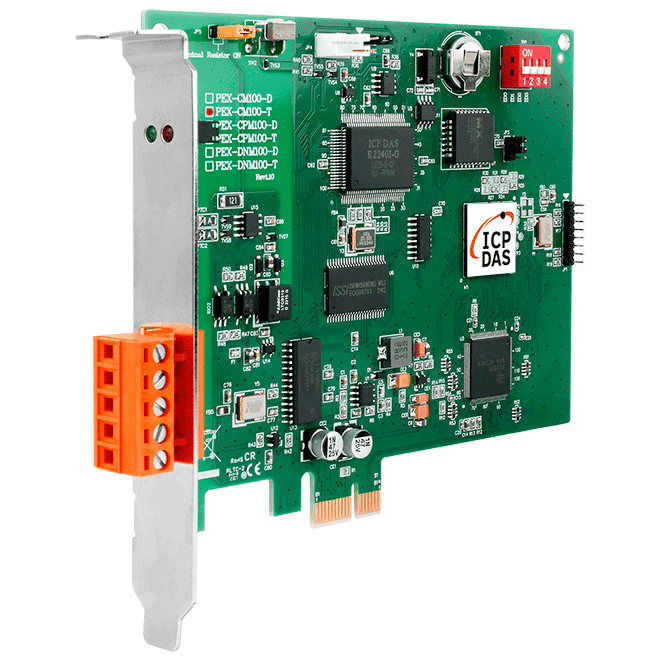

PEX-CM100-T PCI-Express-Programmierbare CAN-Karte, 1-Port CAN 2.0A/2.0B

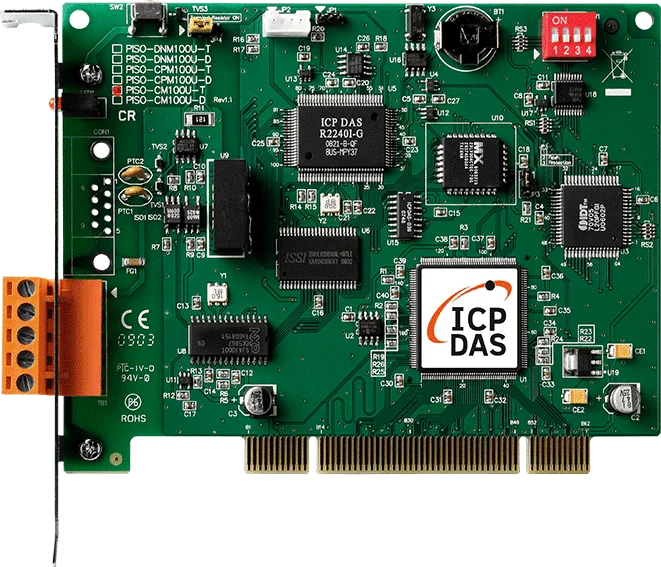

PISO-CM100U-T ist eine CAN-Schnittstellenkarte mit einem Kanal für universelle PCI-Steckplätze. Sie kombiniert einen CAN-Controller NXP SJA1000T mit einem Transceiver Philips 82C250 und einem Mikrocontroller 80186 mit 80 MHz, sodass die Nachrichtenverarbeitung auf der Karte statt auf dem Host-PC erfolgt.Der integrierte Prozessor kann CAN-Nachrichten filtern, vorverarbeiten, mit Zeitstempeln speichern und in Echtzeit senden. Dadurch sinkt die Last auf dem Host und die Echtzeitanforderungen an PC-Anwendungen werden erleichtert, auch bei einem stark ausgelasteten Bus. Der Datenaustausch mit dem Host erfolgt über Dual-Port-RAM und Speicherabbildung, zudem wird eine Bibliothek für die Entwicklung eigener CAN-Anwendungen mitgeliefert.Die Karte unterstützt CAN 2.0A und CAN 2.0B mit Baudraten von 10 kbit/s bis 1 Mbit/s sowie einen per Jumper wählbaren Abschlusswiderstand von 120 Ω. Die Board-Nummerierung wird über DIP-Schalter eingestellt, die Karte ist Plug-and-Play. Treiber gibt es für Windows XP, 7, 8 und 10, SDK-Unterstützung für VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 und C# 2008.AnwendungenSteuerung und Überwachung intelligenter CAN-vernetzter Geräte, Sensoren und AktorenÜberwachungs- und Steuerungssysteme, die unterschiedliche Kommunikationsgeräte integrieren

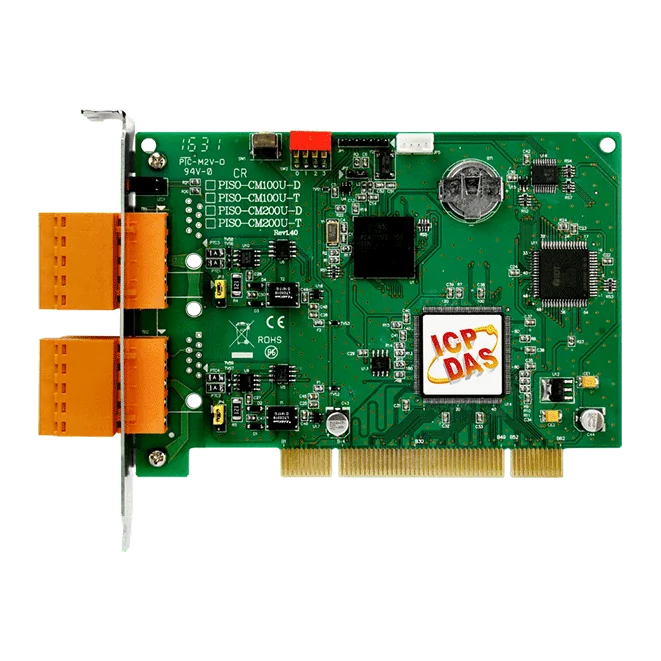

PISO-CM200U-T CR ist eine CAN-Schnittstellenkarte mit zwei Kanälen für universelle PCI-Steckplätze. Sie eignet sich für Ingenieure, die einen PC-basierten CAN-Knoten benötigen, der den Nachrichtenverkehr unabhängig vom Host abwickelt, mit priorisierten CAN-Nachrichten in verteilten Steuerungs- und Sensor-/Aktornetzwerken.Die Karte verwendet einen Bosch C_CAN-Controller mit NXP 82C250-Transceivern und unterstützt sowohl CAN 2.0A als auch CAN 2.0B. Ein integrierter 32-Bit-Mikroprozessor übernimmt Nachrichtenfilterung, Vorverarbeitung und zeitgestempelte Speicherung und kann zudem die Echtzeitübertragung abwickeln. Ein Dual-Port-RAM-Mechanismus überträgt Daten zwischen der Host-Anwendung und der Kartenfirmware.Individuelle CAN-Anwendungen lassen sich mit der Bibliothek PISO-CM200U entwickeln, wahlweise mit SDK-Optionen für C#.Net, VB.Net und VC++.Net sowie einem Treiber für Windows XP, 7, 8.1 und 10 in 32-Bit- und 64-Bit-Versionen. Die Karte ist galvanisch getrennt, verfügt über einen per Jumper wählbaren 120-Ω-Abschlusswiderstand und einen DIP-Schalter zur Einstellung der Board-Nummer.Zwei CAN-Ports für den Betrieb mit 10 kbit/s bis 1 Mbit/sAnwendungenÜberwachung und Steuerung von Sensoren und Aktoren in CAN-NetzwerkenIndividuelle CAN-Bus-Anwendungen auf einem Windows-PC mit der Bibliothek PISO-CM200UIndustrielle Steuerungs- und Überwachungssysteme, die eine PC-basierte CAN-Schnittstelle benötigen

Die PEX-CM100-D ist eine einkanalige CAN-Schnittstellenkarte für PCI-Express-Steckplätze mit 9-poligem D-Sub-Anschluss. Sie eignet sich für Ingenieure, die einen eigenen CAN-Port mit integrierter Verarbeitung benötigen, sodass die Echtzeitbehandlung der Frames nicht vom Host-PC übernommen werden muss. Ihr NXP-SJA1000T-Controller unterstützt sowohl CAN 2.0A als auch CAN 2.0B, mit benutzerdefinierbaren Baudraten von 10 k bis 1 M bit/s.Die Karte wird mit integrierter Standard-Firmware für die CAN-Port-Kommunikation ausgeliefert; Anwender können jedoch eigene Firmware für die individuelle Nachrichtenverarbeitung laden. Ein PC-seitiges Überwachungswerkzeug unterstützt die Fehlersuche in der Anwender-Firmware, und der Datenaustausch mit der Host-Anwendung erfolgt über Dual-Port-RAM. Fünf zyklische Sendesätze, Zeitstempel mit einer Genauigkeit von mindestens ±1 ms und eine integrierte Echtzeituhr unterstützen zeitkritische Protokollierung und Ablaufsteuerung.Zu den Hardware-Merkmalen gehören ein per Jumper zuschaltbarer 120-Ω-Abschlusswiderstand, ein DIP-Schalter zur Einstellung der Kartennummer sowie eine Isolation mit 3000 VDC (DC/DC) und 2500 Vrms (Optokoppler). Die Karte verfügt über eine PCI-Express-Busschnittstelle und einen Betriebstemperaturbereich von 0 bis +60 °C.AnwendungenVernetzung intelligenter Geräte, Sensoren und Aktoren innerhalb eines Systems oder TeilsystemsCAN-Anwendungen auf PCs, die eine Vorverarbeitung der CAN-Datenströme erfordernCAN-Systeme mit hoher Busauslastung, bei denen keine Nachrichten verloren gehen dürfen

PEX-CAN200i-D ist eine aktive CAN-Karte für PCI-Express-Systeme, die einem PC zwei unabhängige, galvanisch getrennte CAN-Bus-Kanäle über einen 9-poligen D-Sub-Stecker bereitstellt. Sie eignet sich für Ingenieure, die einem Host-Rechner kostengünstig CAN-Konnektivität für Steuerungs- und Überwachungsaufgaben hinzufügen möchten.Die Karte nutzt einen NXP-SJA1000T-CAN-Controller mit einem 16-MHz-Takt sowie einen 82C250-Transceiver. Der Controller übernimmt die Busarbitrierung sowie die Fehlererkennung mit automatischer Korrektur und Neuübertragung. Der CAN-Speicher ist direkt abgebildet, und über eine Steckbrücke lässt sich ein onboard verbauter 120-Ω-Abschlusswiderstand zuschalten.Treiber sind für Windows und Linux verfügbar, mit Unterstützung für LabVIEW, DASYLab und InduSoft. Demonstrationscode steht für VB, VC++, Delphi und BC++ zur Verfügung, das SDK umfasst VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net und VB.Net.AnwendungenSteuerung und Überwachung von CAN-Bus-NetzwerkenIntegration unterschiedlicher Kommunikationsgeräte in industrielle Steuerungssysteme
