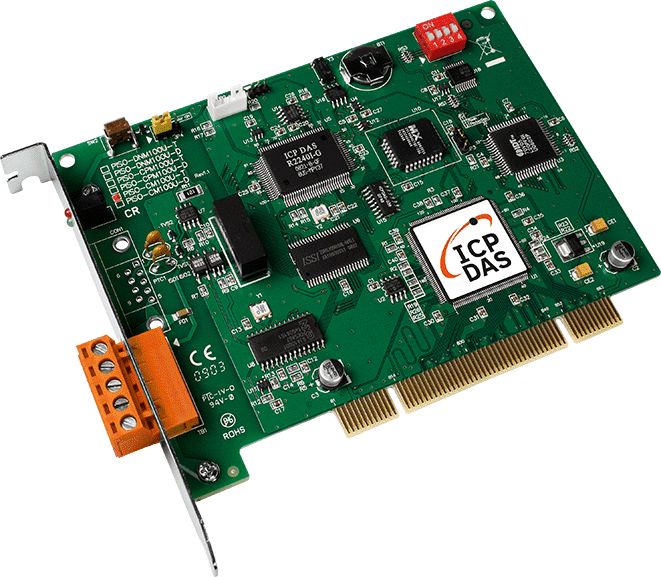

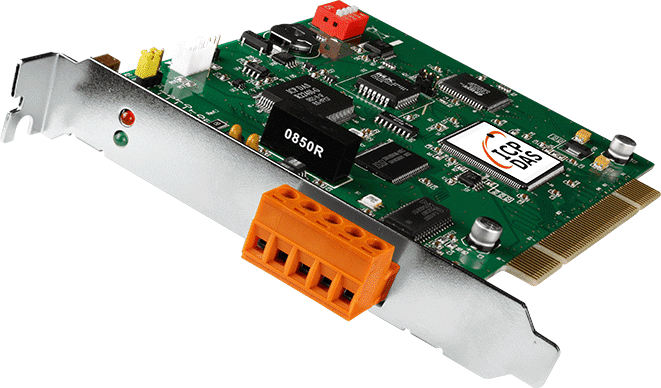

PISO-CM100U-T Programmierbare 1-Port-CAN-Universal-PCI-Karte, 5-polige Klemme
Programmierbare 1-Port-CAN-2.0A/2.0B-Universal-PCI-Karte mit 80186-Mikrocontroller auf der Karte, der CAN-Verkehr filtert, vorverarbeitet und mit Zeitstempeln versieht und so den Host-PC entlastet.
- Einzelner CAN-Port mit NXP-SJA1000T-Controller und 82C250-Transceiver
- Unterstützt CAN 2.0A und CAN 2.0B, 10 kbit/s bis 1 Mbit/s
- Integrierter 80186-Mikrocontroller mit 80 MHz für Filterung, Vorverarbeitung und zeitgestempelte Speicherung
- Dual-Port-RAM und Speicherabbildung für den Datenaustausch mit dem Host
- Isolation von 3000 VDC (DC-DC) und 2500 Vrms (Optokoppler)
- Integrierte RTC, Zeitstempelgenauigkeit von mindestens ±1 ms
434,00 € pro Stück
| 1-9 Stück | 434,00 € | |
|---|---|---|
| 10-30 Stück | 412,00 € | −5 % |
| ab 31 Stück | 391,00 € | −10 % |
Produktinformationen "PISO-CM100U-T Programmierbare 1-Port-CAN-Universal-PCI-Karte, 5-polige Klemme"
PISO-CM100U-T ist eine CAN-Schnittstellenkarte mit einem Kanal für universelle PCI-Steckplätze. Sie kombiniert einen CAN-Controller NXP SJA1000T mit einem Transceiver Philips 82C250 und einem Mikrocontroller 80186 mit 80 MHz, sodass die Nachrichtenverarbeitung auf der Karte statt auf dem Host-PC erfolgt.
Der integrierte Prozessor kann CAN-Nachrichten filtern, vorverarbeiten, mit Zeitstempeln speichern und in Echtzeit senden. Dadurch sinkt die Last auf dem Host und die Echtzeitanforderungen an PC-Anwendungen werden erleichtert, auch bei einem stark ausgelasteten Bus. Der Datenaustausch mit dem Host erfolgt über Dual-Port-RAM und Speicherabbildung, zudem wird eine Bibliothek für die Entwicklung eigener CAN-Anwendungen mitgeliefert.
Die Karte unterstützt CAN 2.0A und CAN 2.0B mit Baudraten von 10 kbit/s bis 1 Mbit/s sowie einen per Jumper wählbaren Abschlusswiderstand von 120 Ω. Die Board-Nummerierung wird über DIP-Schalter eingestellt, die Karte ist Plug-and-Play. Treiber gibt es für Windows XP, 7, 8 und 10, SDK-Unterstützung für VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 und C# 2008.
Anwendungen
- Steuerung und Überwachung intelligenter CAN-vernetzter Geräte, Sensoren und Aktoren
- Überwachungs- und Steuerungssysteme, die unterschiedliche Kommunikationsgeräte integrieren
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Montage: | PCI-Steckplatz |
| Produkttyp: | CAN-Schnittstellenkarte |
| Protokoll: | CAN 2.0A/2.0B |
| Schnittstelle: | PCI |
| Ports: | 1 |
| Isolation: | 2500 Vrms |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows XP/7/8/10 (32-Bit/64-Bit-Betriebssystem), InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C# 2008 |
| CPU-Modul | |
| CPU | 80186, 80 MHz oder kompatibel |
| EEPROM | 16 KB |
| Flash | 512 KB |
| NVRAM | 31 Bytes (Batteriepufferung, Daten gültig für bis zu 10 Jahre) |
| SRAM | 512 KB |
| Echtzeituhr | Ja |
| LED-Anzeigen | |
| Status | 1 x CAN-Status 1 x Betriebsmodus |
| PC-Bus | |
| Typ | Universal PCI, 3,3 V und 5 V, 33 MHz, 32 Bit, Plug and Play |
| Board-Nr. | Über DIP-Schalter |
| CAN | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 1 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Leistung | |
| Leistungsaufnahme | 300 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 138 x 22 x 105 (W x L x H) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
