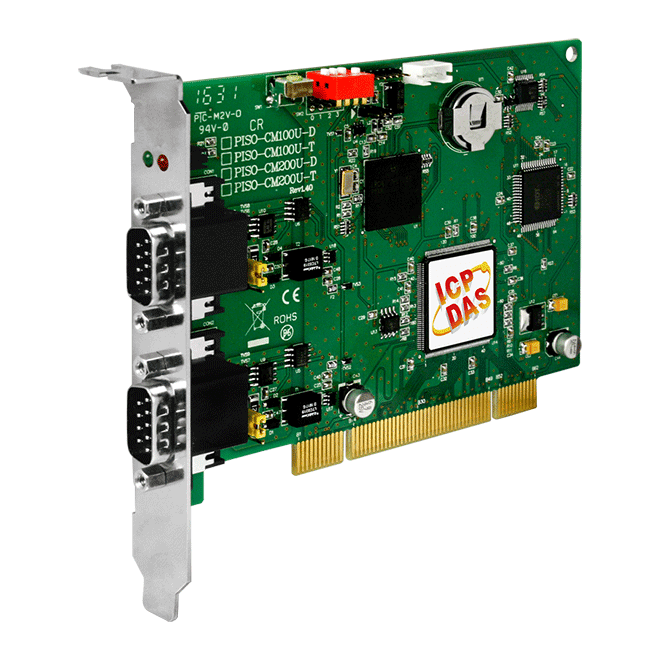

PISO-CM200U-D 2-Port Programmierbare CAN-Universal-PCI-Karte, 9-polige D-Sub

PISO-CM200U-T CR ist eine CAN-Schnittstellenkarte mit zwei Kanälen für universelle PCI-Steckplätze. Sie eignet sich für Ingenieure, die einen PC-basierten CAN-Knoten benötigen, der den Nachrichtenverkehr unabhängig vom Host abwickelt, mit priorisierten CAN-Nachrichten in verteilten Steuerungs- und Sensor-/Aktornetzwerken.Die Karte verwendet einen Bosch C_CAN-Controller mit NXP 82C250-Transceivern und unterstützt sowohl CAN 2.0A als auch CAN 2.0B. Ein integrierter 32-Bit-Mikroprozessor übernimmt Nachrichtenfilterung, Vorverarbeitung und zeitgestempelte Speicherung und kann zudem die Echtzeitübertragung abwickeln. Ein Dual-Port-RAM-Mechanismus überträgt Daten zwischen der Host-Anwendung und der Kartenfirmware.Individuelle CAN-Anwendungen lassen sich mit der Bibliothek PISO-CM200U entwickeln, wahlweise mit SDK-Optionen für C#.Net, VB.Net und VC++.Net sowie einem Treiber für Windows XP, 7, 8.1 und 10 in 32-Bit- und 64-Bit-Versionen. Die Karte ist galvanisch getrennt, verfügt über einen per Jumper wählbaren 120-Ω-Abschlusswiderstand und einen DIP-Schalter zur Einstellung der Board-Nummer.Zwei CAN-Ports für den Betrieb mit 10 kbit/s bis 1 Mbit/sAnwendungenÜberwachung und Steuerung von Sensoren und Aktoren in CAN-NetzwerkenIndividuelle CAN-Bus-Anwendungen auf einem Windows-PC mit der Bibliothek PISO-CM200UIndustrielle Steuerungs- und Überwachungssysteme, die eine PC-basierte CAN-Schnittstelle benötigen

PISO-CM100U-D ist eine programmierbare CAN-Schnittstellenkarte mit einem Port für Universal-PCI-Steckplätze, geeignet für Ingenieure, die CAN-2.0A- und CAN-2.0B-Konnektivität in einem PC benötigen. Ein onboard integrierter 80186-Mikroprozessor mit 80 MHz kann CAN-Nachrichten filtern, vorverarbeiten und mit Zeitstempel versehen und in Echtzeit übertragen, wodurch die Prozessorlast des Host-PCs reduziert wird.Die Karte kombiniert einen CAN-Controller NXP SJA1000T mit einem Transceiver 82C250 und verwendet dual-port RAM für die Kommunikation mit dem Host. Eine Echtzeituhr ist integriert, und die Board-Nummer wird über DIP-Schalter eingestellt. Treiber sind für Windows XP, 7, 8 und 10 (32-Bit und 64-Bit) verfügbar, mit SDKs für VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 und C# 2008. Das Produkt verfügt über die Zertifizierungen CE, UKCA, FCC, RoHS und WEEE.Individuelle CAN-Anwendungen lassen sich mit der Bibliothek PISO-CM100U entwickeln; der Datenaustausch zwischen Anwendung und Kartenfirmware erfolgt über Memory-Mapping. Ein Jumper aktiviert den 120-Ω-Abschlusswiderstand, die Isolation beträgt 3000 VDC für DC-DC-Wandler und 2500 Vrms für den Optokoppler.AnwendungenSteuerungs- und Überwachungssysteme in verschiedenen BranchenDatenerfassung und Nachrichtenprotokollierung in CAN-Netzwerken auf einem PCAuslagerung der Vorverarbeitung von CAN-Datenströmen aus Host-Anwendungen

PISO-CM100U-T ist eine CAN-Schnittstellenkarte mit einem Kanal für universelle PCI-Steckplätze. Sie kombiniert einen CAN-Controller NXP SJA1000T mit einem Transceiver Philips 82C250 und einem Mikrocontroller 80186 mit 80 MHz, sodass die Nachrichtenverarbeitung auf der Karte statt auf dem Host-PC erfolgt.Der integrierte Prozessor kann CAN-Nachrichten filtern, vorverarbeiten, mit Zeitstempeln speichern und in Echtzeit senden. Dadurch sinkt die Last auf dem Host und die Echtzeitanforderungen an PC-Anwendungen werden erleichtert, auch bei einem stark ausgelasteten Bus. Der Datenaustausch mit dem Host erfolgt über Dual-Port-RAM und Speicherabbildung, zudem wird eine Bibliothek für die Entwicklung eigener CAN-Anwendungen mitgeliefert.Die Karte unterstützt CAN 2.0A und CAN 2.0B mit Baudraten von 10 kbit/s bis 1 Mbit/s sowie einen per Jumper wählbaren Abschlusswiderstand von 120 Ω. Die Board-Nummerierung wird über DIP-Schalter eingestellt, die Karte ist Plug-and-Play. Treiber gibt es für Windows XP, 7, 8 und 10, SDK-Unterstützung für VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0 und C# 2008.AnwendungenSteuerung und Überwachung intelligenter CAN-vernetzter Geräte, Sensoren und AktorenÜberwachungs- und Steuerungssysteme, die unterschiedliche Kommunikationsgeräte integrieren

PISO-CAN200U-D ist eine CAN-Bus-Schnittstellenkarte mit zwei Ports für PCs, die Ingenieuren zwei unabhängige CAN-2.0A/2.0B-Kanäle bietet, jeweils mit optischer Trennung. Sie eignet sich für PC-basierte Überwachungs- und Steuerungssysteme, die über CAN mit Sensoren, Aktoren und intelligenten Feldgeräten kommunizieren müssen.Jeder Port basiert auf einem CAN-Controller NXP SJA1000T mit 16 MHz Taktfrequenz und den Transceivern 82C250/251, die Busarbitrierung, Fehlererkennung mit automatischer Korrektur und Wiederholung übernehmen. Die Karte bietet direkte Speicherzuordnung zu den CAN-Controllern und einen per Jumper wählbaren 120-Ω-Abschlusswiderstand je Port. Die Baudraten sind von 10 kbit/s bis 1 Mbit/s programmierbar.Der universelle PCI-Formfaktor unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze (33 MHz, 32 Bit, Plug and Play). Die Treiberunterstützung umfasst Windows und Linux, das SDK enthält Optionen für VB, VC++, BCB, Delphi und .NET, und die Kompatibilität mit LabVIEW, DASYLab und InduSoft ist angegeben.AnwendungenSteuerung und Überwachung in einer Vielzahl industrieller AnwendungenBatteriewechselstationen für Elektro-Motorräder
