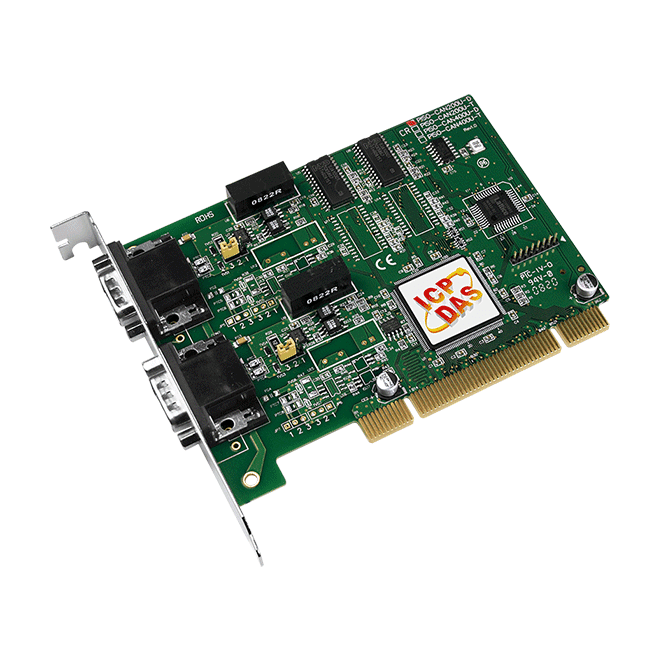

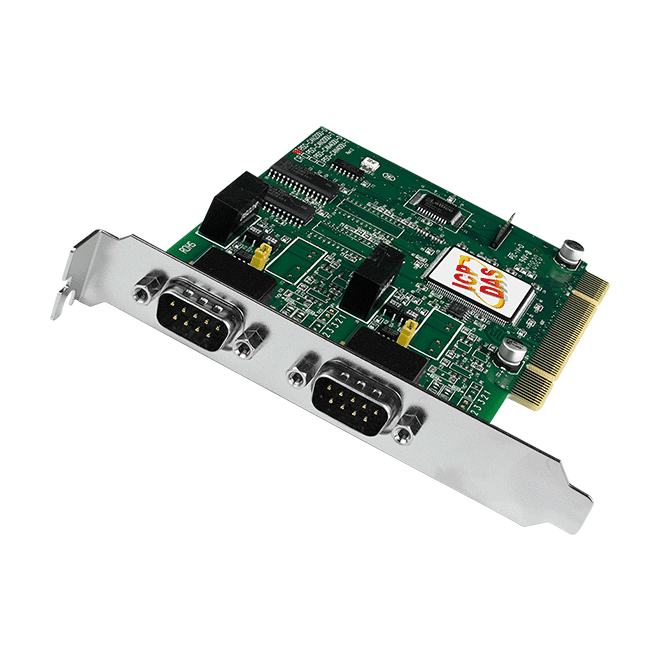

PISO-CAN200U-D 2-Port Isolierte CAN-Bus Universal-PCI-Karte
Isolierte 2-Port-CAN-2.0A/2.0B-Universal-PCI-Karte mit 9-poligem D-Sub-Steckverbinder, programmierbar bis 1 Mbit/s und 2500 Vrms Optokoppler-Trennung am CAN-Bus.
- Zwei unabhängige CAN-Bus-Ports 2.0A/2.0B auf einer PCI-Karte
- 2500 Vrms Optokoppler-Trennung am CAN-Bus und 3000 VDC DC/DC-Trennung
- Programmierbare Baudrate von 10 kbit/s bis 1 Mbit/s
- CAN-Controller NXP SJA1000T mit 16 MHz Taktfrequenz und Transceivern 82C250/251
- Per Jumper wählbarer 120-Ω-Abschlusswiderstand je Port
- Universelle PCI-Karte für 5-V- und 3,3-V-Steckplätze, 33 MHz, 32 Bit, Plug and Play
455,00 € pro Stück
| 1-9 Stück | 455,00 € | |
|---|---|---|
| 10-30 Stück | 432,00 € | −5 % |
| ab 31 Stück | 409,00 € | −10 % |
Produktinformationen "PISO-CAN200U-D 2-Port Isolierte CAN-Bus Universal-PCI-Karte"
PISO-CAN200U-D ist eine CAN-Bus-Schnittstellenkarte mit zwei Ports für PCs, die Ingenieuren zwei unabhängige CAN-2.0A/2.0B-Kanäle bietet, jeweils mit optischer Trennung. Sie eignet sich für PC-basierte Überwachungs- und Steuerungssysteme, die über CAN mit Sensoren, Aktoren und intelligenten Feldgeräten kommunizieren müssen.
Jeder Port basiert auf einem CAN-Controller NXP SJA1000T mit 16 MHz Taktfrequenz und den Transceivern 82C250/251, die Busarbitrierung, Fehlererkennung mit automatischer Korrektur und Wiederholung übernehmen. Die Karte bietet direkte Speicherzuordnung zu den CAN-Controllern und einen per Jumper wählbaren 120-Ω-Abschlusswiderstand je Port. Die Baudraten sind von 10 kbit/s bis 1 Mbit/s programmierbar.
Der universelle PCI-Formfaktor unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze (33 MHz, 32 Bit, Plug and Play). Die Treiberunterstützung umfasst Windows und Linux, das SDK enthält Optionen für VB, VC++, BCB, Delphi und .NET, und die Kompatibilität mit LabVIEW, DASYLab und InduSoft ist angegeben.
Anwendungen
- Steuerung und Überwachung in einer Vielzahl industrieller Anwendungen
- Batteriewechselstationen für Elektro-Motorräder
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Montage: | PCI-Steckplatz |
| Produkttyp: | PCI-Karte |
| Protokoll: | CAN 2.0A/2.0B |
| Schnittstelle: | PCI |
| Ports: | 2 |
| Isolation: | 2500 Vrms (Optokoppler) |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows XP/7/8/10 (32-Bit/64-Bit-Betriebssystem), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-Bus | |
| Typ | Universal PCI, 3,3 V und 5 V, 33 MHz, 32 Bit, Plug and Play |
| CAN | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 2 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Leistung | |
| Leistungsaufnahme | 250 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 126 x 85 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
