PISO-CAN200U-FD-T Universeller PCI-CAN-FD-Adapter, 2-Port isolierte CAN-Bus-Schnittstelle

Die PISO-CAN200U-FD-D ist eine PCI-Karte, die einem Host-PC zwei unabhängige CAN-FD-Busanschlüsse bereitstellt, die jeweils über einen 9-poligen D-Sub-Steckverbinder herausgeführt werden. Sie richtet sich an Ingenieure, die einen PC an CAN-FD-Netzwerke anbinden und dabei den Bus elektrisch vom Computer isolieren müssen.Die Karte basiert auf einem Microchip-MCP2518FD-Controller mit Transceivern der TI-TCAN1042HG-Serie. Sie ist kompatibel mit ISO 11898-2 sowie mit CAN 2.0 A/B und CAN FD. Die Konfiguration von Nachrichtenfiltern wird unterstützt, und die Board-Nummer wird über einen DIP-Schalter eingestellt, was hilfreich ist, wenn mehr als eine Karte installiert ist.Treiber werden für Windows 7, 8.1 und 10 sowie für Linux 5.10 mitgeliefert, zusammen mit Demos und Bibliotheken für C#.Net, VB.Net und VC++.Net. Ein integrierter Jumper wählt den 120-Ω-Abschlusswiderstand für den CAN-Bus aus.AnwendungenSteuerung und Überwachung von CAN-FD-Netzwerken von einem PC ausIntegration unterschiedlicher CAN-angebundener Geräte in einem einzigen Host

PISO-CAN200U-D ist eine CAN-Bus-Schnittstellenkarte mit zwei Ports für PCs, die Ingenieuren zwei unabhängige CAN-2.0A/2.0B-Kanäle bietet, jeweils mit optischer Trennung. Sie eignet sich für PC-basierte Überwachungs- und Steuerungssysteme, die über CAN mit Sensoren, Aktoren und intelligenten Feldgeräten kommunizieren müssen.Jeder Port basiert auf einem CAN-Controller NXP SJA1000T mit 16 MHz Taktfrequenz und den Transceivern 82C250/251, die Busarbitrierung, Fehlererkennung mit automatischer Korrektur und Wiederholung übernehmen. Die Karte bietet direkte Speicherzuordnung zu den CAN-Controllern und einen per Jumper wählbaren 120-Ω-Abschlusswiderstand je Port. Die Baudraten sind von 10 kbit/s bis 1 Mbit/s programmierbar.Der universelle PCI-Formfaktor unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze (33 MHz, 32 Bit, Plug and Play). Die Treiberunterstützung umfasst Windows und Linux, das SDK enthält Optionen für VB, VC++, BCB, Delphi und .NET, und die Kompatibilität mit LabVIEW, DASYLab und InduSoft ist angegeben.AnwendungenSteuerung und Überwachung in einer Vielzahl industrieller AnwendungenBatteriewechselstationen für Elektro-Motorräder

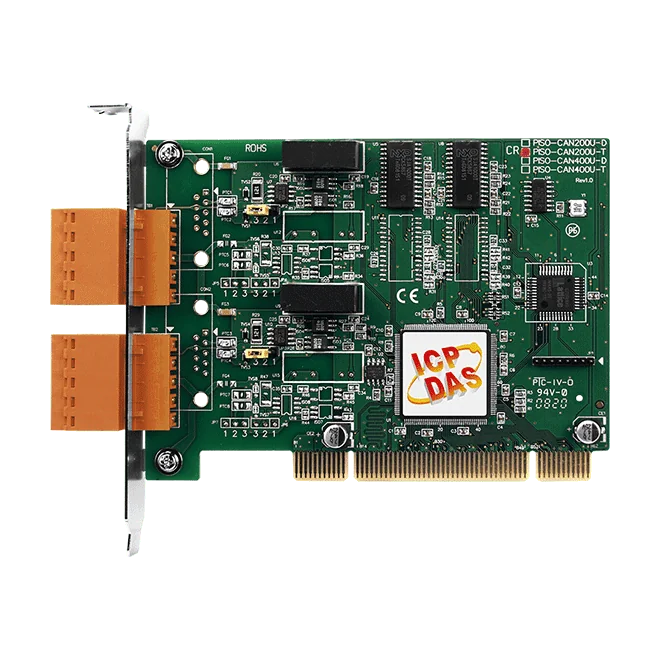

PISO-CAN200U-T ist eine PCI-Karte, die einem PC zwei unabhängige CAN-Bus-Ports hinzufügt. Ingenieure können so Steuerungen, Sensoren und Aktoren mit echtzeitfähiger, priorisierter Kommunikation an ein CAN-Netzwerk anbinden. Jeder Port nutzt einen 5-poligen Schraubklemmenstecker.Die Karte basiert auf einem NXP-SJA1000T-CAN-Controller mit 16-MHz-Takt und verarbeitet CAN-2.0A- und CAN-2.0B-Frames. Die optische Isolation des CAN-Busses mit einer Nennspannung von 2500 Vrms schützt den Host-PC vor Störungen auf der Netzwerkseite. Über einen Jumper wird für jeden Port der 120-Ω-Abschlusswiderstand gewählt.Als Universal-PCI-Karte passt sie sowohl in 5-V- als auch in 3,3-V-PCI-Steckplätze und arbeitet als Plug-and-Play-Gerät. Treiber und SDKs stehen für Windows und Linux bereit, ergänzt durch Unterstützung für LabVIEW, DASYLab und InduSoft. Das Schwestermodell PISO-CAN200U-D wird als ähnliches Produkt geführt.AnwendungenSteuerungs- und Überwachungssysteme in verschiedenen BranchenEinbindung unterschiedlicher Kommunikationsgeräte in ein CAN-NetzwerkBatteriewechselstationen für Elektro-Motorräder

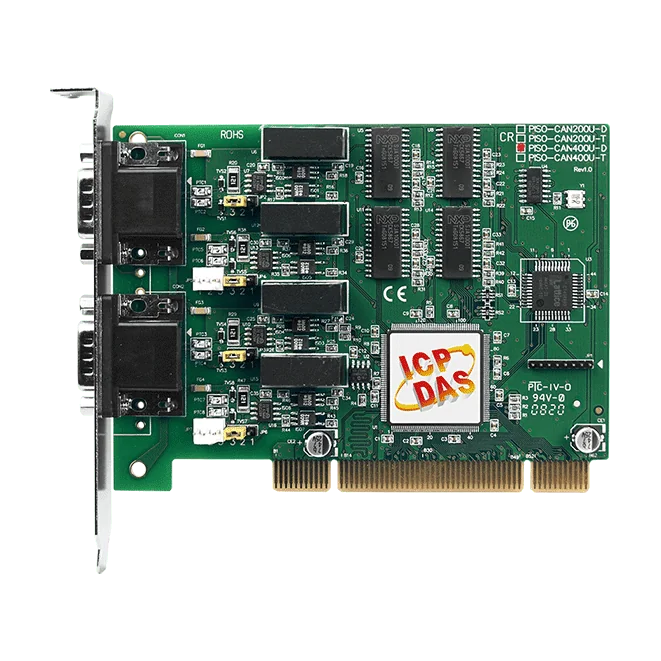

PISO-CAN400U-D erweitert einen PC über eine universelle PCI-Karte um vier unabhängige CAN-Bus-Ports nach CAN 2.0A/2.0B. Jeder Port verwendet einen NXP-SJA1000T-Controller und ist busseitig optisch isoliert, wodurch der Host-PC vor Fehlern und Erdungsstörungen im Netzwerk geschützt wird.Die Karte eignet sich für Ingenieure, die CAN-Netzwerke um ein PC-basiertes Leitsystem oder Datenerfassungssystem aufbauen. Ihr universelles PCI-Design unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze, und sie ist Plug-and-Play auf einem 33-MHz-PCI-Bus mit 32 Bit. Jeder Port besitzt einen per Jumper wählbaren 120-Ω-Abschlusswiderstand, sodass die Terminierung je Port passend zum Netzwerkaufbau eingestellt werden kann.Treiber und SDKs werden für Windows und Linux bereitgestellt, mit Unterstützung für LabVIEW, DASYLab und InduSoft; das SDK deckt mehrere gängige Entwicklungsumgebungen ab. Laut Hersteller wurde die Karte erfolgreich getestet, um 100 CAN-Knoten gleichzeitig anzusteuern.AnwendungenLogistik-ManagementsystemeSteuerung und Überwachung industrieller CAN-Netzwerke, die an einen PC angebunden sindSensor- und Aktornetzwerke innerhalb der Maschinen- oder Teilsystemsteuerung
