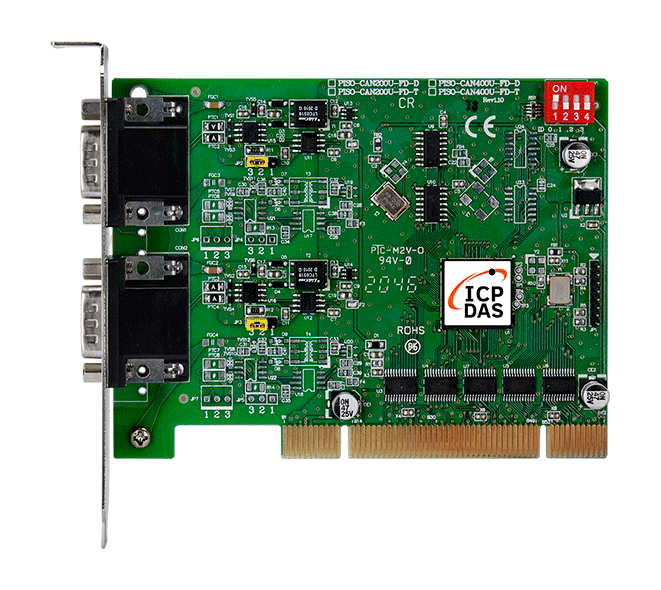

PISO-CAN200U-FD-D 2-Port isolierte CAN-FD-Universal-PCI-Karte

Die PISO-CAN200U-FD-T ist eine PC-montierte CAN-Schnittstelle, die über einen universellen PCI-Steckplatz zwei unabhängige, isolierte CAN-FD-Ports an einen Windows- oder Linux-Host anbindet. CAN FD erweitert den klassischen CAN-2.0-Standard um eine schnellere Datenphase und größere Nutzlasten. Diese Karte ist sowohl mit CAN-2.0-A/B- als auch mit CAN-FD-Verkehr auf ISO-11898-2-Netzwerken kompatibel.Jeder Port verfügt über einen 5-poligen Schraubklemmenanschluss. Die Karte basiert auf dem Microchip-Controller MCP2518FD und den TI-Transceivern TCAN1042HG, die Busarbitrierung und Fehlererkennung übernehmen und mit automatischer Korrektur und Neuübertragung für eine zuverlässige Nachrichtenzustellung sorgen. Die Konfiguration von Nachrichtenfiltern wird unterstützt, und bei mehreren installierten Karten wird die Board-Nummer über einen DIP-Schalter eingestellt.Treiber werden für Windows 7/8.1/10 und Linux 5.10 bereitgestellt, außerdem Demos und Bibliotheken für C#.Net, VB.Net und VC++.Net. Die Bestellnummer PISO-CAN200U-FD-T CR bezeichnet die RoHS-konforme Version.AnwendungenCAN-Bus-Steuerung und -Überwachung von PC-basierten Systemen ausIntegration von CAN- und CAN-FD-Geräten in Anwendungen auf Windows- oder Linux-HostsMehrkarten-CAN-FD-Installationen, bei denen jede Karte eine eindeutige Board-Nummer benötigt

PISO-CAN200U-D ist eine CAN-Bus-Schnittstellenkarte mit zwei Ports für PCs, die Ingenieuren zwei unabhängige CAN-2.0A/2.0B-Kanäle bietet, jeweils mit optischer Trennung. Sie eignet sich für PC-basierte Überwachungs- und Steuerungssysteme, die über CAN mit Sensoren, Aktoren und intelligenten Feldgeräten kommunizieren müssen.Jeder Port basiert auf einem CAN-Controller NXP SJA1000T mit 16 MHz Taktfrequenz und den Transceivern 82C250/251, die Busarbitrierung, Fehlererkennung mit automatischer Korrektur und Wiederholung übernehmen. Die Karte bietet direkte Speicherzuordnung zu den CAN-Controllern und einen per Jumper wählbaren 120-Ω-Abschlusswiderstand je Port. Die Baudraten sind von 10 kbit/s bis 1 Mbit/s programmierbar.Der universelle PCI-Formfaktor unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze (33 MHz, 32 Bit, Plug and Play). Die Treiberunterstützung umfasst Windows und Linux, das SDK enthält Optionen für VB, VC++, BCB, Delphi und .NET, und die Kompatibilität mit LabVIEW, DASYLab und InduSoft ist angegeben.AnwendungenSteuerung und Überwachung in einer Vielzahl industrieller AnwendungenBatteriewechselstationen für Elektro-Motorräder

PISO-CAN200U-T ist eine PCI-Karte, die einem PC zwei unabhängige CAN-Bus-Ports hinzufügt. Ingenieure können so Steuerungen, Sensoren und Aktoren mit echtzeitfähiger, priorisierter Kommunikation an ein CAN-Netzwerk anbinden. Jeder Port nutzt einen 5-poligen Schraubklemmenstecker.Die Karte basiert auf einem NXP-SJA1000T-CAN-Controller mit 16-MHz-Takt und verarbeitet CAN-2.0A- und CAN-2.0B-Frames. Die optische Isolation des CAN-Busses mit einer Nennspannung von 2500 Vrms schützt den Host-PC vor Störungen auf der Netzwerkseite. Über einen Jumper wird für jeden Port der 120-Ω-Abschlusswiderstand gewählt.Als Universal-PCI-Karte passt sie sowohl in 5-V- als auch in 3,3-V-PCI-Steckplätze und arbeitet als Plug-and-Play-Gerät. Treiber und SDKs stehen für Windows und Linux bereit, ergänzt durch Unterstützung für LabVIEW, DASYLab und InduSoft. Das Schwestermodell PISO-CAN200U-D wird als ähnliches Produkt geführt.AnwendungenSteuerungs- und Überwachungssysteme in verschiedenen BranchenEinbindung unterschiedlicher Kommunikationsgeräte in ein CAN-NetzwerkBatteriewechselstationen für Elektro-Motorräder

PISO-CAN400U-D erweitert einen PC über eine universelle PCI-Karte um vier unabhängige CAN-Bus-Ports nach CAN 2.0A/2.0B. Jeder Port verwendet einen NXP-SJA1000T-Controller und ist busseitig optisch isoliert, wodurch der Host-PC vor Fehlern und Erdungsstörungen im Netzwerk geschützt wird.Die Karte eignet sich für Ingenieure, die CAN-Netzwerke um ein PC-basiertes Leitsystem oder Datenerfassungssystem aufbauen. Ihr universelles PCI-Design unterstützt sowohl 5-V- als auch 3,3-V-Steckplätze, und sie ist Plug-and-Play auf einem 33-MHz-PCI-Bus mit 32 Bit. Jeder Port besitzt einen per Jumper wählbaren 120-Ω-Abschlusswiderstand, sodass die Terminierung je Port passend zum Netzwerkaufbau eingestellt werden kann.Treiber und SDKs werden für Windows und Linux bereitgestellt, mit Unterstützung für LabVIEW, DASYLab und InduSoft; das SDK deckt mehrere gängige Entwicklungsumgebungen ab. Laut Hersteller wurde die Karte erfolgreich getestet, um 100 CAN-Knoten gleichzeitig anzusteuern.AnwendungenLogistik-ManagementsystemeSteuerung und Überwachung industrieller CAN-Netzwerke, die an einen PC angebunden sindSensor- und Aktornetzwerke innerhalb der Maschinen- oder Teilsystemsteuerung
