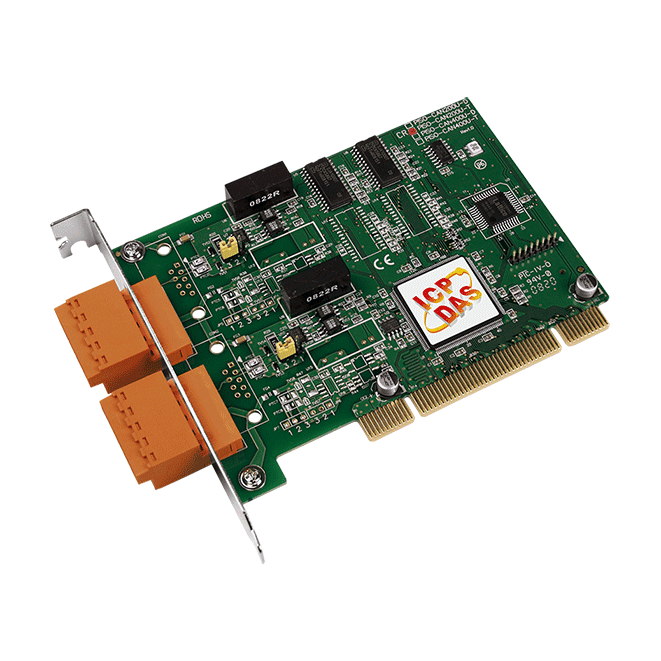

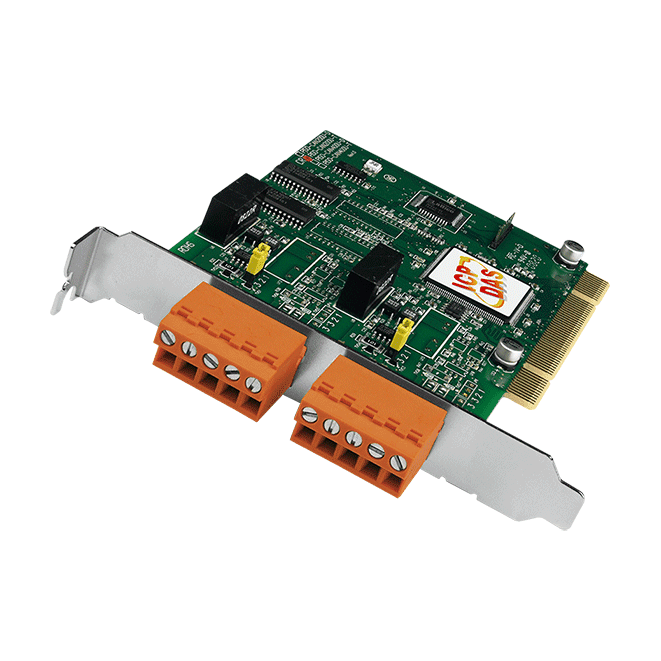

PISO-CAN200U-T 2-Port Isolierte CAN-2.0A/2.0B-Universal-PCI-Karte
Zweikanalige isolierte CAN-2.0A/2.0B-Universal-PCI-Karte für PCs mit 2500 Vrms Optokoppler-Isolation auf dem CAN-Bus und programmierbaren Übertragungsraten bis 1 Mbps.
- Zwei unabhängige CAN-2.0A/2.0B-Kommunikationsports auf 5-poligen Schraubklemmensteckern
- 2500 Vrms Optokoppler-Isolation auf dem CAN-Bus sowie 3000 VDC DC/DC-Isolation
- Programmierbare Übertragungsrate von 10 kbps bis 1 Mbps
- Per Jumper wählbarer 120-Ω-Abschlusswiderstand für jeden Port
- Direkte Speicherabbildung auf die CAN-Controller
- Universelle 33-MHz-32-Bit-PCI-Karte für 3,3-V- und 5-V-Steckplätze, Plug and Play
455,00 € pro Stück
| 1-9 Stück | 455,00 € | |
|---|---|---|
| 10-30 Stück | 432,00 € | −5 % |
| ab 31 Stück | 409,00 € | −10 % |
Produktinformationen "PISO-CAN200U-T 2-Port Isolierte CAN-2.0A/2.0B-Universal-PCI-Karte"
PISO-CAN200U-T ist eine PCI-Karte, die einem PC zwei unabhängige CAN-Bus-Ports hinzufügt. Ingenieure können so Steuerungen, Sensoren und Aktoren mit echtzeitfähiger, priorisierter Kommunikation an ein CAN-Netzwerk anbinden. Jeder Port nutzt einen 5-poligen Schraubklemmenstecker.
Die Karte basiert auf einem NXP-SJA1000T-CAN-Controller mit 16-MHz-Takt und verarbeitet CAN-2.0A- und CAN-2.0B-Frames. Die optische Isolation des CAN-Busses mit einer Nennspannung von 2500 Vrms schützt den Host-PC vor Störungen auf der Netzwerkseite. Über einen Jumper wird für jeden Port der 120-Ω-Abschlusswiderstand gewählt.
Als Universal-PCI-Karte passt sie sowohl in 5-V- als auch in 3,3-V-PCI-Steckplätze und arbeitet als Plug-and-Play-Gerät. Treiber und SDKs stehen für Windows und Linux bereit, ergänzt durch Unterstützung für LabVIEW, DASYLab und InduSoft. Das Schwestermodell PISO-CAN200U-D wird als ähnliches Produkt geführt.
Anwendungen
- Steuerungs- und Überwachungssysteme in verschiedenen Branchen
- Einbindung unterschiedlicher Kommunikationsgeräte in ein CAN-Netzwerk
- Batteriewechselstationen für Elektro-Motorräder
| Betriebstemperatur: | 0 ~ +60 °C |
|---|---|
| Montage: | PCI-Steckplatz |
| Produkttyp: | PCI-Karte |
| Protokoll: | CAN 2.0A/2.0B |
| Schnittstelle: | PCI |
| Stromeingang: | 3.3 V / 5 V PCI-Bus |
| Ports: | 2 |
| Isolation: | 2500 Vrms (Optokoppler) |
Technische Daten
| Software | |
|---|---|
| Treiber | Windows XP/7/8/10 (32-Bit/64-Bit-Betriebssystem), Linux 2.6.x ~ 5.4.0, LabView, DASYLab, InduSoft |
| SDK | VB 6.0, VC++ 6.0, BCB 6.0, Delphi 4.0, C#.Net, VB.Net |
| PC-Bus | |
| Typ | Universal PCI, 3,3 V und 5 V, 33 MHz, 32 Bit, Plug and Play |
| CAN | |
| Controller | NXP SJA1000T mit 16 MHz Takt |
| Ports | 2 |
| Baudrate | 10 k ~ 1 Mbps |
| Isolation | 3000 VDC für DC-DC, 2500 Vrms für Optokoppler |
| Abschlusswiderstand | Jumper für 120 Ω Abschlusswiderstand |
| Leistung | |
| Leistungsaufnahme | 250 mA @ 5 V |
| Mechanisch | |
| Abmessungen (mm) | 126 x 85 x 22 (W x L x D) |
| Umgebung | |
| Betriebstemperatur | 0 ~ +60 °C |
| Lagertemperatur | -20 ~ +70 °C |
| Feuchtigkeit | 5 ~ 85 % rF, nicht kondensierend |
Technische Daten laut Hersteller. Änderungen vorbehalten.
